초음파 유량계란 무엇이며 어떻게 작동합니까?
2026-01-06 1470

초음파 유량계는 액체나 가스가 파이프를 통해 얼마나 빨리 이동하는지 측정하기 위해 만들어졌습니다.초음파 유량계는 움직이는 부품 대신 음파를 사용하므로 신뢰성이 높고 유지 관리가 쉽습니다.이 기사에서는 초음파 유량계의 작동 방식, 유형, 선택 및 설치 방법, 적용 위치에 대해 설명합니다.

카탈로그

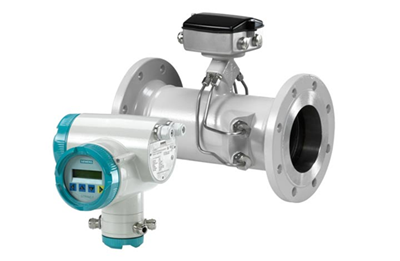

그림 1. 초음파 유량계

초음파 유량계란 무엇입니까?

안 초음파 유량계 액체나 기체의 유량을 측정하는 장치이다. 고주파 음파.초음파 유량계는 움직이는 부품 없이 작동하므로 마모와 유지 관리가 줄어듭니다.미터는 유체를 통해 음파를 보내고 그 변화를 측정합니다. 이동 시간 또는 빈도 흐름으로 인해 발생합니다.이러한 변화는 유량을 계산하는 데 사용됩니다.

두 가지 주요 유형이 있습니다. 운송 시간, 깨끗한 액체 및 가스에 사용되며, 도플러, 더럽거나 폭기된 액체에 사용됩니다.초음파 유량계는 물 시스템, HVAC, 석유 및 가스, 산업 응용 분야에 널리 적용됩니다.

초음파 유량계의 작동 원리

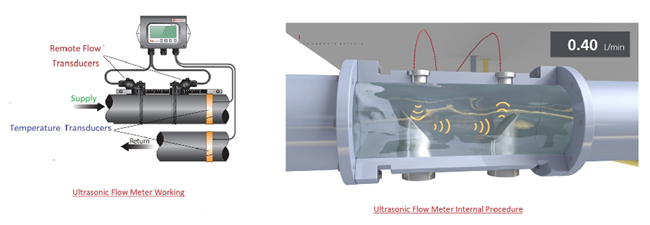

그림 2. 초음파 유량계 작동 원리

초음파 유량계 다음을 사용하여 흐름을 측정합니다. 고주파 음파 파이프 내부의 유체를 통해 보내집니다.센서는 유체를 막거나 접촉하지 않고 초음파 신호를 전송하고 반대쪽에서 수신합니다.

유체가 흐르면 음파의 이동 방식이 변경됩니다. 이동 시간 유량계 소리가 흐름에 따라 움직이거나 흐름에 반대하여 움직이는 데 걸리는 시간의 차이를 측정합니다. 깨끗한 액체와 가스. 도플러 유량계 유체의 입자나 기포로 인한 소리 주파수의 변화를 측정하여 더럽거나 폭기된 액체.움직이는 부분이 없기 때문에 초음파 유량계는 신뢰성이 높고 유지 관리가 적으며 방해가 되지 않습니다..

초음파 유량계의 종류

초음파 유량계는 주로 유량을 측정하는 방법과 설치 방법에 따라 분류됩니다.

이동 시간 초음파 유량계 음파가 흐름과 함께 이동하거나 흐름에 반대하여 이동하는 데 걸리는 시간의 차이를 측정합니다.이는 식수 및 깨끗한 공정 유체와 같은 깨끗한 액체 및 가스에 가장 적합합니다.

도플러 초음파 유량계 유체의 입자나 기포에서 반사되는 음파의 주파수 이동을 사용하여 흐름을 측정합니다.이 측정기는 폐수, 슬러지 등 더럽거나 공기가 함유된 액체에 이상적입니다.

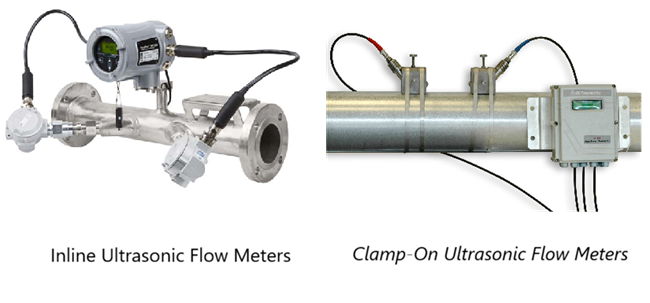

그림 3. 초음파 유량계의 종류

설치에 따라 초음파 유량계는 다음과 같을 수도 있습니다.

• 클램프온 초음파 유량계, 파이프 외부에 부착되어 비침해적 측정이 가능합니다.

• 인라인 초음파 유량계, 영구적이고 고정밀 응용을 위해 파이프에 직접 설치됩니다.

올바른 초음파 유량계 선택

올바른 초음파 유량계를 선택하는 것은 유체, 파이프 및 응용 분야 요구 사항에 따라 다릅니다.는 제일 먼저 에 액체의 종류를 고려하세요.액체가 깨끗한 경우(예: 식수 또는 깨끗한 화학 물질) 운송 시간 초음파 유량계가 현명한 선택입니다.액체에 입자, 기포 또는 슬러지가 포함되어 있는 경우 도플러 초음파 유량계가 더 적합합니다.

다음, 설치 방법을 고려하십시오.클램프온 유량계는 설치가 쉽고 파이프 절단이 필요하지 않으며 임시 또는 휴대용 측정에 적합합니다.인라인 초음파 유량계는 파이프에 직접 설치되며 더 높은 정확도가 요구되는 영구 설치에 더 적합합니다.

당신은 또한해야 파이프 사이즈를 확인하세요, 파이프 재료, 온도, 압력, 그리고 필요한 정확도.마지막으로, 출력 신호를 고려, 전원 공급 장치, 그리고 미터 필요 PLC 또는 SCADA와 같은 제어 시스템에 연결합니다.

초음파 유량계를 올바르게 설치하는 방법

정확하고 안정적인 유량 측정을 위해서는 올바른 설치가 필요합니다.다음은 초음파 유량계를 올바르게 설치하고 최적의 성능을 보장하는 데 도움이 되는 단계입니다.

1단계: 설치 위치 선택

파이프의 직선 단면을 선택합니다.팔꿈치, 밸브, 펌프 또는 굽은 부분 근처를 피하십시오.업스트림 파이프 직경 약 10배, 다운스트림 직경 5배의 직선 파이프 길이가 권장됩니다.

2단계: 설치 유형 결정

클램프온 또는 인라인 초음파 유량계를 설치할지 여부를 결정하십시오.클램프온 미터는 파이프 외부에 부착되는 반면 인라인 미터는 파이프에 직접 설치됩니다.

3단계: 센서 또는 미터 본체 설치

클램프형 계측기의 경우 파이프 표면을 청소하고 커플링 젤을 바르고 권장 간격 및 정렬에 따라 변환기를 장착합니다.인라인 계기의 경우 계기를 파이프에 설치하고 흐름 방향 화살표가 실제 흐름과 일치하는지 확인하십시오.

4단계: 측정기 설정 구성

올바른 파이프 재질, 파이프 크기, 유체 유형 및 흐름 방향을 미터에 입력하십시오.

5단계: 작동 확인 및 검증

측정기의 전원을 켜고 필요한 경우 영점 확인 또는 교정을 수행하십시오.유량 판독값이 안정적이고 합리적인지 확인하십시오.

초음파 유량계의 응용

수처리 - 초음파 유량계는 파이프와 처리장에서 깨끗한 물의 흐름을 측정합니다.

폐수 시스템 - 초음파 유량계는 폐수 및 슬러지와 같이 먼지, 기포 또는 고체가 있는 액체에 적합합니다.

HVAC 시스템 - 초음파 유량계는 온수 및 냉수 흐름을 모니터링하여 난방 및 냉방 효율성을 향상시키는 데 도움이 됩니다.

석유 및 가스 - 초음파 유량계는 압력 손실이나 파이프 손상을 일으키지 않고 파이프라인의 흐름을 측정합니다.

화학공장 - 초음파 유량계는 유체와 직접 접촉하지 않고 부식성 액체를 측정합니다.

발전소 - 초음파 유량계는 발전 과정에서 냉각수와 공정 흐름을 추적합니다.

음식과 음료 - 초음파 유량계는 위생을 유지하면서 생산 라인의 액체 흐름을 측정합니다.

산업 공정 - 초음파 유량계는 안정적이고 유지 관리가 적은 측정이 필요한 공장에서 유량 모니터링을 지원합니다.

초음파 유량계의 장점 및 단점

초음파 유량계의 장점

• 파이프를 절단하거나 유체를 건드리지 않고 유량을 측정합니다.

• 마모, 유지보수 및 기계적 고장을 줄입니다.

• 배관 내부의 흐름을 막지 않습니다.

• 클램프 온 타입은 시스템을 정지하지 않고 설치할 수 있습니다.

• 소형 및 대형 파이프에 적합합니다.

• 센서가 유체에 접촉하지 않으므로 안전합니다.

초음파 유량계의 단점

- 잘못된 정렬이나 파이프 상태는 판독값에 영향을 미칠 수 있습니다.

- 도플러 유형이 제대로 작동하려면 입자나 거품이 필요합니다.

- 일부 파이프는 신호 품질을 저하시킵니다.

- 기본 기계식 계량기보다 비쌀 수 있습니다.

- 배관이 완전히 채워지지 않으면 정확한 측정이 불가능합니다.

결론

초음파 유량계는 유체 흐름을 측정하는 간단하고 비침해적인 방법을 제공합니다.올바른 유형을 선택하고 올바르게 설치하면 초음파 유량계는 물 시스템, HVAC 및 산업 공정과 같은 다양한 응용 분야에서 정확하고 신뢰할 수 있는 결과를 제공할 수 있습니다.
