커패시터는 DC 회로에서 어떻게 작동합니까?
2025-09-02 9875

커패시터는 전기 에너지를 저장하고 방출 할 수 있기 때문에 많은 DC 회로에서 유용한 부품입니다.간단한 와이어와 달리 직접 전류가 곧바로 통과하지 못합니다.대신, 그들은 판에 충전을 수집하고 전기장을 만듭니다.이 독특한 동작은 에너지 저장, 필터링, 타이밍 및 민감한 전자 제품 보호에 광범위하게 사용합니다.커패시터가 다른 조건에 어떻게 충전, 배출 및 반응 하는지를 알게되면 DC 회로를 안정적이고 효율적으로 유지하는 데있어 그들의 역할을 이해할 수 있습니다.

목록

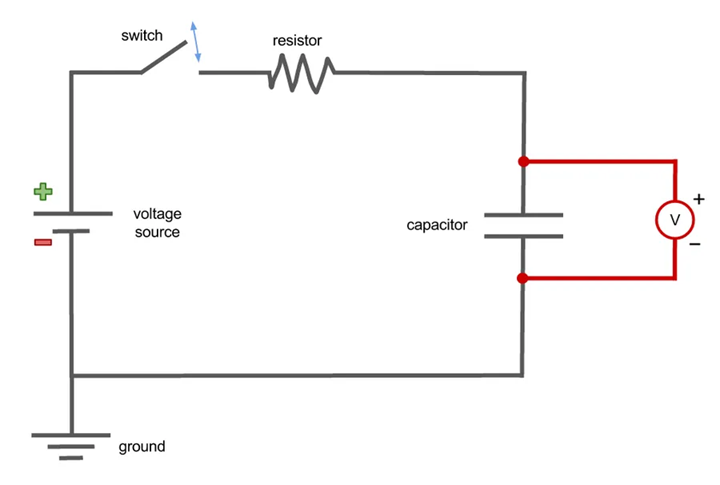

그림 1. DC 회로의 커패시터

DC 회로의 커패시터 충전 프로세스

커패시터에는 단열 재료 인 유전체가 포함되어 있으므로 직류 전류는 도체를 통과하는 방식으로 통과 할 수 없습니다.커패시터를 포함하는 회로에서 전류로 측정하는 것은 실제로 외부 회로에서 자유 전자의 이동이며, 충전소 판에 충전이 축적됩니다.충전 중에 전자는 적용된 전압에 의해 생성 된 전위차의 균형을 유지하기 위해 이동합니다.커패시터를 가로 지르는 전압이 배터리의 전압과 같으면 전위차는 0이고 회로의 전류는 정지됩니다.이 시점에서 커패시터는 완전히 하전 된 것으로 간주됩니다.가해진 전압이 더 증가하면 더 많은 전자가 이동하여 플레이트를 가로 질러 저장된 전하와 더 높은 전압이 생성됩니다.

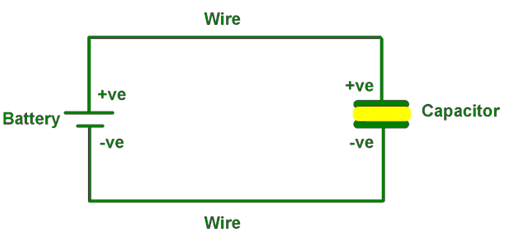

그림 2. 배터리에 연결된 커패시터가있는 간단한 DC 회로

그림 2는 배터리가 커패시터에 연결된 간단한 DC 회로입니다.연결의 순간에 커패시터는 전하가 없으므로 두 플레이트의 자유 전자 수가 거의 동일합니다.충전이 시작되면 배터리의 양극 단자는 연결되는 플레이트에서 전자를 끌어냅니다.이 전자 손실은 그 판이 긍정적으로 충전 된 것을 떠난다.동시에, 전자는 배터리의 네거티브 터미널에 연결된 플레이트에 축적되어 음으로 충전됩니다.

이 전하 분리는 유전체 내에 전기장을 생성하고 커패시터를 가로 질러 점차 전압을 구축합니다.플레이트의 전압이 상승함에 따라 커패시터 전압이 배터리 전압과 일치 할 때까지 충전 전류가 감소합니다.이 시점부터 회로 전류는 중단되고 커패시터는 단순히 에너지를 정전기 필드로 저장합니다.

RC 회로에서 시간 상수

DC 회로에서 커패시터의 충전 및 배출 거동은 회로 저항과 커패시터의 커패시턴스의 두 가지 주요 요인에 따라 다릅니다.이 값은 함께 시간 상수를 결정하며, 커패시터가 전압 변화에 얼마나 빨리 응답하는지 측정합니다.

시간 상수에 대한 공식

커패시터의 전하는 다음과 같이 제공됩니다.

$$큐=\mathrm{기음}\mathrm{다섯}=나티$$

어디:

• Q = 쿨롱에서 충전

• C = 파라드의 커패시턴스

• V = 볼트의 전압

• i = 암페어에서 전류

• t = 초 시간

재 배열되는 시간 상수 공식으로 이어집니다.

$$\tau =\mathrm{아르\; 자형}\mathrm{기음}$$

여기서, τ (tau)는 초의 시간 상수, r은 옴의 저항이고, c는 파라드의 커패시턴스입니다.

시간 상수를 나타내는 시간

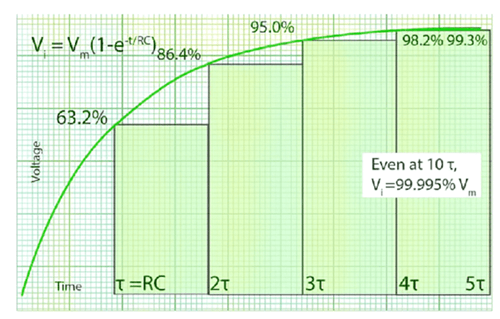

그림 3. RC 회로에서 시간이 지남에 따라 커패시터 충전 전압

시간 상수는 커패시터가 공급 전압의 63.2%로 충전하는 데 걸리는 시간을 정의합니다.성장은 선형이 아닌 기하 급수적입니다.그림 3은 관계를 보여줍니다.

• 1τ에서 커패시터는 약 63.2%에 도달합니다.

• 2τ에서 약 86.5%

• 3τ에서 약 95%

• 4τ에서 약 98.2%

• 5τ에서 약 99.3%

약 5 회 상수 후, 커패시터는 완전히 하전 된 것으로 간주됩니다.커패시터가 배출 될 때도 동일한 원칙이 적용되지만 전압은 0으로 떨어집니다.

예제 계산

500 µF 커패시터와 직렬로 100kΩ 저항을 고려하십시오.

$$\tau =\mathrm{아르\; 자형}\mathrm{기음}=(100000\omega ))(500\times {10}^{-\; -6}\mathrm{에프}))=50\mathrm{에스}$$

이는 커패시터가 공급 전압의 63.2%로 충전하는 데 50 초가 걸린다는 것을 의미합니다.저항이나 커패시턴스를 증가 시키면 충전 시간이 증가하면 감소하면 감소합니다.

DC 회로의 커패시터 배출 공정

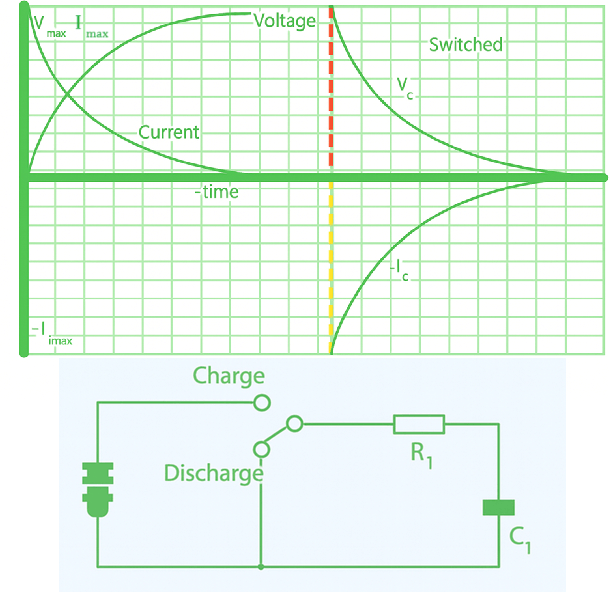

그림 4. 커패시터 충전 및 배출 공정

커패시터가 DC 공급에서 분리되어 저항을 가로 질러 연결되면 배출이 시작됩니다.플레이트 사이의 전기장에 저장된 에너지는 회로로 방출되며, 커패시터의 전압은 시간이 지남에 따라 기하 급수적으로 감소합니다.배출 속도는 충전 중에와 동시에 상수 (τ = rc)에 의해 지배됩니다.

• 방전 시작시 커패시터 전압은 최대 (공급 전압과 동일)입니다.

• 전류는 충전과 비교하여 반대 방향으로 흐르고, 가장 높은 값으로 시작한 다음 기하 급수적으로 부패합니다.

• 전압과 전류는 모두 점차 0에 접근하지만 즉시 떨어지지 않습니다.

방전 방정식 :

방전 중 커패시터의 전압은 다음과 같습니다.

$${\mathrm{다섯}}_{티}={\mathrm{다섯}}_0{\mathrm{이자형}}^{-\frac{티}{\mathrm{아르\; 자형}\mathrm{기음}}}$$

방전 중 저항을 통한 전류는 다음과 같습니다.

$${나}_{티}=\frac{{\mathrm{다섯}}_0}{\mathrm{아르\; 자형}}{\mathrm{이자형}}^{-\frac{티}{\mathrm{아르\; 자형}\mathrm{기음}}}$$

그림 4는 충전 및 배출 중에 전압과 전류가 시간에 따라 어떻게 변하는지를 보여줍니다.스위치가 충전 모드 (저항을 통해 공급 장치에 연결됨)와 방전 모드 (저항에만 연결됨) 사이에서 스위치를 어떻게 이동할 수 있는지 보여줍니다. 두 프로세스를 나란히 보여줍니다.

커패시터는 완벽한 절연체가 아닙니다.시간이 지남에 따라 작은 누설 전류가 천천히 배출됩니다.그러나 대형 커패시터는 오랫동안 전기 충격 위험을 초래할 수 있습니다.

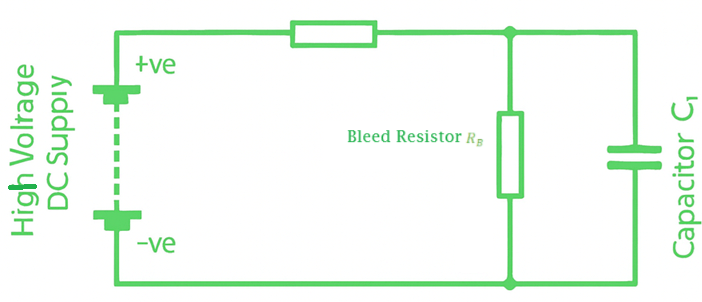

그림 5. 출혈 저항을 갖는 커패시터 방전

회로를 더 안전하게하기 위해, 출혈 저항은 종종 커패시터와 병렬로 연결됩니다 (그림 5).이 저항은 제어 된 배출 경로를 제공하여 전력이 제거 된 후 몇 초 안에 커패시터 전압이 안전한 레벨로 떨어지도록합니다.

커패시터의 에너지 저장

커패시터가 충전되면 전자는 한 판에서 다른 플레이트로 이동하여 전하가 분리됩니다.이것은 판 사이에 정적 전기장을 형성하며, 이는 에너지가 저장되는 곳입니다.저장된 에너지의 양은 커패시턴스와 적용된 전압에 직접적으로 의존합니다.

자기장을 유지하기 위해 연속 전류가 필요한 인덕터와 달리, 커패시터는 전자 흐름없이 에너지를 저장할 수 있습니다.네거티브 플레이트의 과량 전자와 다른 플레이트의 양이온 사이의 인력은 전하를 제자리에 유지합니다.커패시터는 자연적으로 누출되거나 회로를 통해 배출 될 때까지 하전 상태를 유지합니다.

커패시터에 저장된 에너지는 공식을 사용하여 계산됩니다.

$$w=\frac{1}{2}\mathrm{기음}{\mathrm{다섯}}^2$$

어디:

• W = 저장된 에너지 (줄무늬)

• C = 커패시턴스 (Farads)

• V = 전압 (볼트)

이 공식은 커패시턴스와 전압에 따라 에너지가 증가 함을 보여줍니다.두 배의 커패시턴스는 에너지를 두 배로 늘리고 두 배로 전압은 4 배로 늘립니다.

예제 계산

문제 : 1 µF 커패시터는 300 V DC 공급으로 청구됩니다.저장된 에너지를 찾으십시오.

해결책:

$$w=\frac{1}{2}\times 1\times {10}^{-6}\times {(300))}^2$$ $$\mathrm{<br>\; <br>\; <br>\; w}=0.045\mathrm{J.}(45\mathrm{MJ}))$$

답 : 커패시터는 0.045 줄의 에너지를 저장합니다.

충전 된 커패시터의 위험

충전 된 커패시터는 전원이 제거 된 후에도 고전압을 유지하기 때문에 위험 할 수 있습니다.예를 들어, 300V로 충전 된 커패시터는 고통 스럽거나 유해한 충격을 줄 수 있습니다.갑자기 배출되면 전류는 순간적으로 수백 개의 암페어로 급증 할 수 있으며 회로 또는 놀라운 연산자를 손상시킬 수 있습니다.이 원리는 카메라 플래시 장치에서 볼 수 있으며, 커패시터는 에너지가 크세논 튜브에 저장되어 밝은 빛의 파열을 만듭니다.

안전을 위해, 커패시터는 항상 취급하기 전에 배출되어야합니다.작은 것은 때때로 안전하게 단락 될 수 있지만, 더 큰 커패시터는 저항을 사용하여 전류를 제한하기 위해 제어 된 배출이 필요합니다.많은 고전압 설계에는 셧다운 후 자동으로 에너지를 배출하기위한 영구 출혈 저항이 포함됩니다.커패시터를 조심스럽게 처리하고 적절한 방전 방법을 사용하면 사고를 예방하고 장비를 보호 할 수 있습니다.

DC 회로에서 커패시터 사용

• 에너지 저장 - 커패시터는 일시적으로 전기 에너지를 저장하고 필요할 때 해제합니다.예를 들어, 카메라 플래시 및 LED 드라이버에서 빠른 전원 파열을 제공합니다.

• 전원 공급 장치 스무딩 - DC 전원 공급 장치에서 커패시터는 정류 후 전압 잔물결을 줄여 충전기 및 어댑터와 같은 장치의 꾸준한 출력을 보장합니다.

• 신호 커플 링 및 디커플링 - 커패시터를 사용하면 DC를 차단하는 동안 AC 신호가 통과 할 수 있으므로 오디오 증폭기 및 통신 회로를 사용하여 왜곡을 방지합니다.

• 타이밍 회로 - RC 회로는 커패시터를 사용하여 정확한 시간 지연 또는 진동을 생성하며 일반적으로 클록, 펄스 생성기 및 발진기에 적용됩니다.

• 백업 전원 - 대형 커패시터는 미니 파워 매장량으로 작용하여 짧은 전력 중단 동안 마이크로 컨트롤러, BIOS 칩 및 디지털 시계의 메모리 내용을 유지합니다.

• 전압 조절지지 - 커패시터는 갑작스런 부하 변화를 보상하여 민감한 IC 및 프로세서를 보호하여 조절기 회로의 전압을 안정화시킵니다.

• 노이즈 필터링-커패시터는 DC 회로에서 원치 않는 고주파 노이즈를 필터링하여 라디오, 컴퓨터 및 오디오 시스템과 같은 장치의 신호 품질을 향상시킵니다.

DC 회로의 커패시터 유형

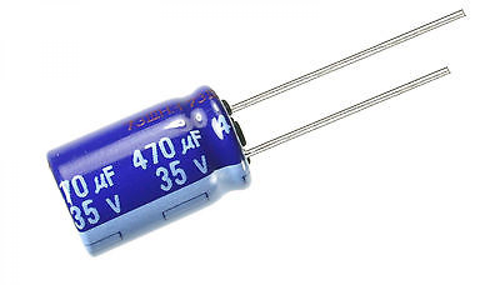

그림 6. 전해 커패시터

전해 커패시터

전해 커패시터는 DC 회로에서 가장 일반적인 선택 중 하나입니다.비교적 작은 패키지에서 매우 높은 커패시턴스 값을 제공하므로 전원 공급 장치의 필터링, 스무딩 및 에너지 저장과 같은 응용 프로그램에 이상적입니다.그것들은 편광이기 때문에 항상 올바른 극성과 연결되어야합니다.그것들을 되돌리면 실패 또는 손상을 유발할 수 있습니다.

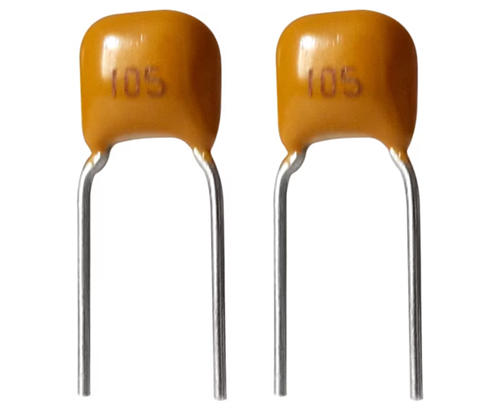

그림 7. 세라믹 커패시터

세라믹 커패시터

세라믹 커패시터는 저렴한 비용, 작은 크기 및 비 분극성 특성으로 인해 DC 회로에서 널리 사용됩니다.이것은 걱정없이 어느 방향 으로든 연결할 수 있음을 의미합니다.이들은 우회 및 분리에 특히 유용하며, 원치 않는 고주파 소음을 걸러 내고 전압 라인을 안정적으로 유지합니다.

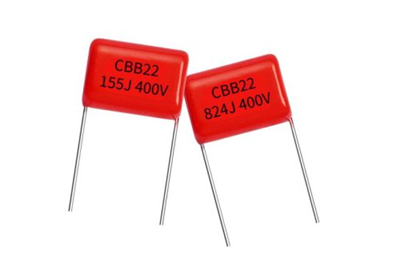

그림 8. 필름 커패시터

필름 커패시터

필름 커패시터는 우수한 신뢰성, 긴 수명 및 안정적인 전기 특성으로 유명합니다.손실이 매우 낮아 타이밍, 커플 링 및 신호 컨디셔닝과 같은 DC 회로의 정확한 응용에 적합합니다.그것들은 비 분극이기 때문에 필름 커패시터는 다재다능하며 모든 방향으로 연결될 수 있습니다.

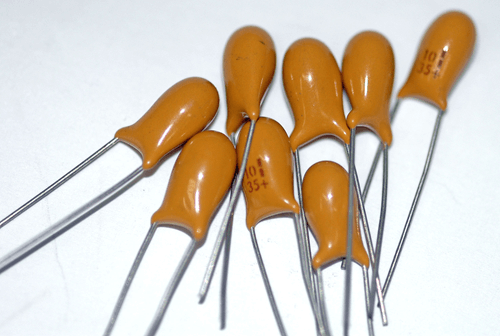

그림 9. 탄탈 룸 커패시터

탄탈 룸 커패시터

탄탈륨 커패시터는 동일한 크기의 세라믹 커패시터보다 더 높은 커패시턴스를 제공하는 소형 장치입니다.전해 유형과 같이 편광되며 특히 공간이 제한되는 휴대용 전자 장치에서 DC 회로에서 필터링 및 디커플링에 널리 사용됩니다.일정한 DC 전압에서의 안정성과 신뢰성은 민감한 회로에서 가치가 있지만 역 극성 또는 과전압 조건을 방지하기 위해주의를 기울여야합니다.

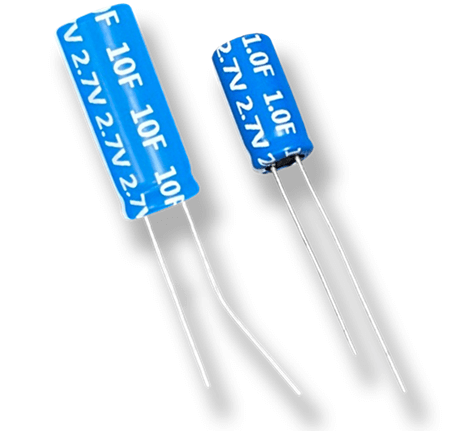

그림 10. 슈퍼 커패시터

슈퍼 커패시터

Ultracapacitors라고도하는 슈퍼 커패시터는 표준 커패시터에 비해 매우 높은 커패시턴스 값을 제공합니다.DC 회로에서는 많은 양의 에너지 저장 또는 빠른 전력 파열이 필요한 경우 사용됩니다.배터리와 달리, 그들은 빠르게 충전하고 배출하여 에너지 집약적 인 DC 시스템에 효과적입니다.

DC의 커패시터 성능에 영향을 미치는 요인

• 온도 - 높은 열은 유전력을 저하시키고 수명을 단축시키고 저온은 ESR을 증가시키고 성능을 줄입니다.

• 전압 등급 - 정격 전압을 초과하면 유전체가 강화되어 누출 또는 파괴가 발생합니다.안전을 위해 Derating을 사용할 수 있습니다.

• ESR (동등한 시리즈 저항) - ESR이 높을수록 열과 손실이 발생하는 반면 ESR은 낮은 효율성과 안정성을 향상시킵니다.

• 노화 - 시간이 지남에 따라 유전체 마모 또는 전해질 증발로 인해 커패시턴스가 감소하고 ESR이 증가합니다.

• 잔물결 전류 - DC 회로의 잔류 AC는 리플 등급을 초과하면 수명을 단축 할 수있는 열을 생성합니다.

• 습도 및 환경 - 수분이 누출 증가합니다.가혹한 조건에는 밀봉 또는 코팅 된 커패시터가 필요합니다.

• 기계적 응력 - 진동 또는 부진한 장착은 커패시터, 특히 세라믹 유형을 손상시킬 수 있습니다.

• 보관-사용하지 않고 긴 저장 공간은 전해질을 분해 할 수 있으며 때로는 재 형성이 필요합니다.

결론

커패시터는 디자인이 간단하지만 올바르게 사용하면 강력한 도구가 될 수 있습니다.적절한 선택과 관리를 통해 전원 공급 장치부터 타이밍 회로에 이르기까지 모든 것에 안전하고 신뢰할 수 있으며 오래 지속되는 서비스를 제공합니다.
