4방향 스위치 설정은 집 안의 여러 장소에서 단일 조명을 제어하는 스마트한 방법입니다.긴 복도, 계단, 입구가 두 개 이상인 방 등의 장소에서 유용합니다.이 기사에서는 4방향 스위치, 4방향 스위치의 기능, 작동 방식, 사용 위치, 배선 및 문제 해결 방법에 대해 설명합니다.

카탈로그

4방향 스위치의 기능은 무엇입니까?

4방향 스위치는 다음을 수행할 수 있는 장치입니다. 세 개 이상의 위치에서 하나의 조명을 제어.2개의 3방향 스위치와 함께 작동하며 그 사이에 설치됩니다.3방향 스위치는 들어오는 전원과 조명 연결을 처리하고 4방향 스위치는 트래블러 와이어를 리디렉션합니다. 회로의 두 끝 사이를 연결합니다.

스위치 내부에는, 두 명의 여행자가 들어오고 두 명의 여행자가 떠납니다..내부 메커니즘은 여행자를 직선으로 유지하거나 교차시킵니다.이것이 4방향 스위치의 유일한 기능입니다.

4방향 스위치 회로는 어떻게 작동합니까?

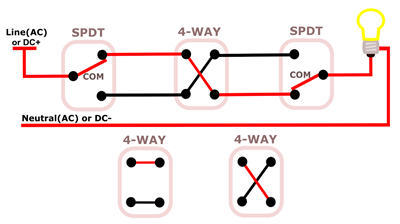

그림 2. 스위칭 동작으로 전기 경로가 변경됨

다중 위치 조명 회로는 트래블러 와이어를 통해 전기 경로를 변경하여 작동합니다.4방향 스위치는 해당 경로의 일부이지만 전원이나 조명 기구에 직접 연결되지는 않습니다.여행자가 두 개의 3방향 스위치 사이를 통과하는 방법에만 영향을 미칩니다.

회로의 작동 방식:

• 첫 번째 3방향 스위치는 어느 여행자가 전력을 운반할지 선택합니다.

• 해당 여행자 쌍은 4방향 스위치에 도달합니다.

• 4방향은 쌍을 정렬하거나 교차시킵니다.

• 여행자는 두 번째 3방향 스위치로 계속 이동합니다.

• 두 번째 3방향은 조명에 전원을 전달하거나 조명을 중지합니다.

체인의 각 스위치는 경로를 변경할 수 있으며, 이것이 바로 스위치 중 하나가 조명을 켜거나 끌 수 있는 이유입니다.

4방향 스위치와 3방향 스위치 비교

카테고리	4방향 스위치	3방향 스위치
주요 기능	3개 중 하나의 조명을 제어하거나 더 많은 위치	두 개의 조명에서 하나의 조명을 제어합니다. 위치
필수 구성 요소	3방향 스위치 2개 + 1개 또는 더 많은 4방향 스위치	3방향 스위치 2개만
내부 메커니즘	직선 간 전환 또는 교차 여행자 연결	어떤 여행자가 받을지 선택합니다. 공통 터미널의 전원
터미널 수	단자 4개 + 접지	단자 3개 + 접지
단자 배열	그룹화된 여행자 쌍 반대편	한쪽엔 흔한 여행자 반대편
사용되는 여행자 전선	4개의 트래블러 와이어(2개, 2개) 아웃)	두 개의 여행자 와이어
전원 연결	절대 전원에 연결하지 마세요. 직접적으로 빛을 내다	핫 피드 또는 조명에 연결 부하
전기 등급	15A 또는 20A;120~277V AC	15A 또는 20A;120~277V AC
스마트 시스템과의 호환성	보통 보조로 대체됨 또는 원격 스마트 스위치	종종 "마스터"로 대체됨 스마트 스위치
일반적인 터미널 동작	여행자 쌍을 리디렉션합니다.아니 공통 터미널	한 번에 한 명의 여행자에게 전력을 보냅니다. 시간
내부 스위칭 동작	DPDT	SPDT
케이블 필요	4심 케이블	3심 케이블
다중 위치 회로에서의 역할	3방향 두 개 사이에 앉아야 합니다. 스위치	회로를 시작하거나 종료합니다.
일반적인 설치 위치	엔드 스위치 사이 어디든지	회로의 끝
상자 크기 요구 사항	더 많은 것을 담으려면 더 깊은 상자가 필요한 경우가 많습니다. 지휘자	표준 상자는 일반적으로 괜찮습니다.
코드 고려 사항	규칙은 동일하지만 지휘자가 더 많습니다. 상자 채우기에 영향을 미침	접지되어야 합니다.상자 채우기 규칙 적용하다
일반적인 물리적 스타일	토글, 로커, 푸시 버튼	토글, 로커, 스마트 마스터
일반적인 비용 범위	약간 높음	낮은
설치 난이도	더 높음;여행자 그룹화는 중요한	보통
유지보수 참고 사항	여행자 경로가 느껴지면 교체하세요. 일관성이 없거나 스위치가 느슨해짐	따뜻하거나 간헐적으로 발생하는 경우 교체

4방향 스위치가 적합한 곳은 어디입니까?

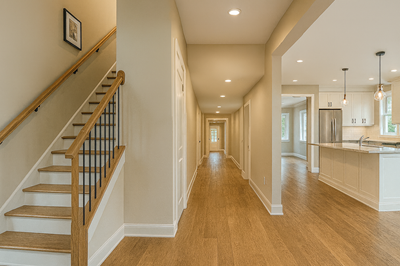

그림 3. 4방향 스위치에 이상적인 방과 계단

2개 이상의 위치에서 조명을 제어해야 하는 경우 4방향 스위치를 사용하십시오.예는 다음과 같습니다:

• 다층 계단

• 출입구가 여러 개 있는 객실

• 긴 복도

• 개방형 레이아웃

• 진입점이 여러 개인 차고

이 레이아웃을 사용하면 스위치를 찾기 위해 어두운 방을 건너갈 필요가 없습니다.

4방향 설정의 이점

더 나은 제어: 여러 지점에서 조명을 켜거나 끌 수 있어 크거나 복잡한 공간에 도움이 됩니다.

에너지 절약: 사람들이 스위치 하나만 찾는 대신 떠날 때 불을 끄도록 유도합니다.스마트 시스템에는 일정, 점유 감지 및 원격 제어가 추가됩니다.

안전: 접근 지점이 여러 개 있어 계단, 긴 복도, 야간 경로에서 넘어지거나 넘어지는 일이 줄어듭니다.

스마트 홈 옵션: 많은 최신 시스템이 앱 및 음성 제어와 통합되어 디밍, 장면 및 자동화 기능을 제공합니다.

4방향 스위치의 일반적인 유형

그림 4. 로커 스타일 4방향 전등 스위치

로커 4방향 스위치- 로커 스위치는 넓고 평평한 패들을 사용하여 상단이나 하단을 눌러 조명을 켜거나 끕니다.현대적인 외관을 갖추고 있으며 업데이트된 인테리어에 잘 어울립니다.많은 로커 모델에는 스위치가 꺼지면 빛이 나는 작은 표시등이 포함되어 있어 어두운 복도나 넓은 방에서 쉽게 찾을 수 있습니다.매끄러운 표면은 양손이 가득할 때에도 사용하기 쉽습니다.

그림 5. 토글형 전등 스위치

4방향 스위치 전환- 토글 스위치에는 위아래로 뒤집히는 고전적인 작은 레버가 있습니다.주거 공간에서 가장 친숙하고 내구성이 뛰어난 스위치 스타일 중 하나입니다.토글 4방향 스위치는 다양한 색상과 등급으로 제공되므로 집 전체의 기존 스위치와 어울리기를 원하는 경우 좋은 선택이 됩니다.심플한 디자인과 신뢰성으로 인해 인기가 높습니다.

그림 6. 푸시버튼 스타일 전등 스위치

푸시버튼 4방향 스위치- 푸시버튼 스위치는 버튼을 누르면 조명이 켜지거나 꺼집니다.이 스타일은 특히 오래된 주택이나 시대적 영감을 받은 인테리어에서 전통적이거나 장식적인 모습으로 선택되는 경우가 많습니다.일부 버전에는 푸시온 및 푸시오프 기능을 유지하면서 밝기를 조정할 수 있는 회전식 조광기가 포함되어 있습니다.이 조합은 유연한 조명 수준이 중요한 공간에 유용합니다.

4방향 스위치를 배선하는 방법은 무엇입니까?

4방향 스위치에는 두 쌍의 여행자 단자와 접지가 있습니다.전원 공급 장치나 조명기구에 연결되지 않습니다.

1.전원을 끄고 꺼져 있는지 확인하세요.

2.스위치에서 두 개의 터미널 쌍을 식별합니다(일반적으로 색상 그룹화).

3.첫 번째 3방향 스위치에서 나오는 여행자 쌍을 한쪽에 연결합니다.

4.나가는 여행자 쌍을 반대쪽에 연결하고 두 번째 3방향 스위치를 계속 진행합니다.

5.스위치를 접지하십시오.

3개 이상의 제어 지점의 경우 동일한 2개의 3방향 스위치 사이에 추가 4방향 스위치를 추가합니다.

일반적인 배선 실수

전원이 꺼지지 않음: 항상 차단기를 차단하고 시험해 보세요.

잘못 식별된 전선: 물건을 옮기기 전에 전선에 라벨을 붙이고 미터로 확인하십시오.

느슨한 연결: 단자 나사를 조이고 와이어 너트를 고정합니다.

혼합 여행자 쌍: 이로 인해 일관되지 않은 동작이 발생합니다.여행자 쌍을 함께 유지하십시오.

3방향 공통 단자 배선이 잘못됨: 하나는 핫 피드에 연결하고 다른 하나는 조명에 연결해야 합니다.

접지 불량: 모든 스위치와 상자에는 적절한 접지가 필요합니다.

4방향 회로 문제 해결

4방향 조명 설정이 제대로 작동하지 않는 경우 일반적으로 배선 실수, 연결 느슨함 또는 스위치 불량으로 인해 발생합니다.간단한 단계별 점검을 사용하면 문제를 더 쉽게 찾을 수 있습니다.

1. 먼저 전원을 꺼주세요

차단기로 가서 회로를 차단하세요.무엇이든 만지기 전에 전원이 실제로 꺼져 있는지 확인하십시오.

2. 4방향 스위치 배선을 확인하세요.

각 트래블러 와이어가 올바른 터미널 쌍에 있는지 확인하십시오.여행자 쌍이 혼합된 경우 표시등이 깜박이거나 가끔씩만 작동할 수 있습니다.

3. 3방향 스위치를 확인하세요.

각 3방향 스위치에는 공통 나사가 있습니다.하나의 공통선은 들어오는 열선에 연결되어야 하고, 다른 하나는 조명으로 가는 전선에 연결되어야 합니다.둘 중 하나라도 틀리면 회로가 제대로 작동하지 않습니다.

4. 연결이 느슨하거나 마모되었는지 확인하세요.

나사가 느슨하거나 와이어 너트가 느슨하거나 와이어가 손상되면 조명이 예기치 않게 작동할 수 있습니다.모든 것을 조이고 낡아 보이는 것은 교체하십시오.

스위치가 따뜻해지거나 가벼운 윙윙거리는 소리가 나면 스위치가 불량일 가능성이 높으므로 교체해야 합니다.

5. 스마트 스위치 설정의 경우

모든 스위치가 함께 작동하도록 만들어졌는지 확인하십시오.그렇다면 재설정하거나 소프트웨어를 업데이트해 보십시오.때때로 문제는 장치 간의 통신일 뿐입니다.

결론

4방향 스위치 설정에는 약간의 학습이 필요하지만 집이 얼마나 편안하고 안전한지에 따라 큰 차이를 만들 수 있습니다.기본 사항을 이해하고 나면 올바른 스위치를 선택하고 작은 문제를 해결하는 것이 훨씬 간단해집니다.올바른 접근 방식을 사용하면 이 시스템은 필요한 곳 ​​어디에서나 안정적인 조명 제어를 제공합니다.
