NPN vs. PNP : 차이점은 무엇입니까?
2025-05-21 86910

트랜지스터, 센서 또는 제어 시스템으로 작업 한 경우 NPN 및 PNP라는 용어를 보았을 것입니다.이 NPN 및 PNP 트랜지스터는 전기 신호를 제어하거나 부스트하는 데 사용되는 구성 요소입니다.그들은 종종 전환 또는 증폭을 위해 회로에서 발견됩니다.이 기사는이 두 가지 유형의 트랜지스터의 작동 방식, 다른 방법, 사용 위치 및 연결된 장치에 어떤 영향을 미치는지 설명합니다.이 안내서는 일상적인 전자 시스템에서 NPN 및 PNP 트랜지스터를 이해하는 데 도움이됩니다.

목록

그림 1. NPN 및 PNP 트랜지스터 기호

NPN 트랜지스터 란 무엇입니까?

NPN 트랜지스터는 얇은 P- 타입 층으로 분리 된 2 개의 N- 타입 반도체 층으로부터 제조 된 바이폴라 접합 트랜지스터 (BJT) 유형이다."싱킹 센서"라고하는 NPN 트랜지스터는 속도, 효율성 및 비용 효율적인 제조를 위해 전자 회로에서 널리 사용됩니다.NPN 트랜지스터는 PNP 트랜지스터에 사용되는 구멍보다 빠르게 발생하기 때문에 전자 (1 차 전하 운반체로 사용)가 고속 스위칭 및 신호 증폭에 특히 적합합니다.이 높은 이동성은 더 빠른 응답 시간을 가능하게하여 NPN 트랜지스터가 디지털 컴퓨팅, 통신 및 신호 처리와 같은 동적 애플리케이션에 이상적입니다.

PNP 트랜지스터 란 무엇입니까?

"소싱 센서"라고하는 PNP 트랜지스터.PNP 트랜지스터는 얇은 N- 타입 층으로 분리 된 2 개의 P 형 반도체 층으로 구성된 바이폴라 접합 트랜지스터 (BJT) 유형입니다.양의 출력 신호가 표준 긍정적 인 논리 규칙과 일치하는 활성 상태를 나타내는 시스템에서 종종 사용됩니다.PNP 트랜지스터는 자동화 및 안전 시스템과 같은 산업 제어 환경에서 사용됩니다.소싱 행동 (전류를 가로 지르지 않고 전류로 제공하는 소싱 동작)은 긍정적으로 참조 된 논리 회로와의 간단한 하이 사이드 스위칭 및 통합이 필요한 응용 프로그램에 적합합니다.

NPN 및 PNP 트랜지스터는 어떻게 작동합니까?

구조적 차이에도 불구하고 NPN 및 PNP 트랜지스터는 동일한 원리로 작동합니다.베이스의 작은 전류는 이미 터와 수집기 사이의 더 큰 전류를 제어합니다.그것들을 차별화시키는 것은 전류 흐름의 방향과 전하 운반체의 유형입니다.NPN 용 전자,,, PNP의 구멍.

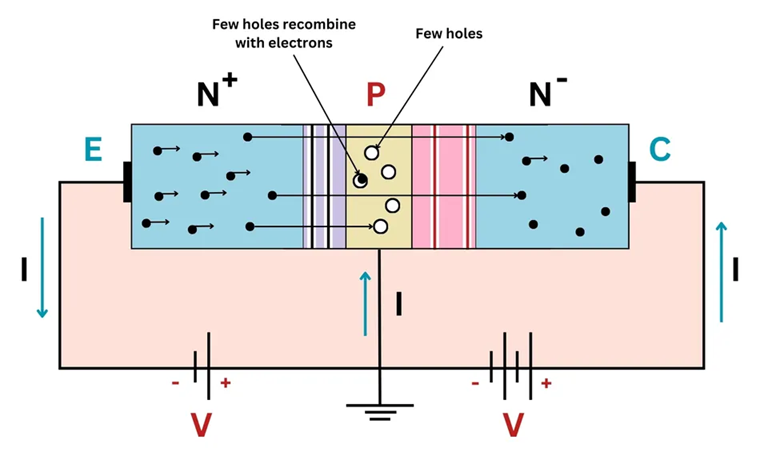

그림 2. NPN 트랜지스터 작업 원리

NPN 트랜지스터 작업 작업

NPN 트랜지스터의 작동은 기본 전류를 조정하여 이미 터와 수집기 사이의 전류 제어에 의존합니다.언제 a 작은 양의 전압 베이스 및 이미 터 (정방향 바이어스베이스-이미 터 접합부) 사이에 적용되는 전자는 N- 타입 이미 터에서 P 형베이스로 흐릅니다.

베이스는 좁고 가볍게 도핑되기 때문에 전자의 작은 부분만이베이스의 구멍과 재결합합니다.대부분의 전자는베이스를 통과하고 수집기로 끌려가되며, 이는 역 바이어스가되어 큰 수집기 전류가 흐르도록합니다.이 프로세스는 NPN 트랜지스터 작동의 기초를 형성합니다.

그만큼 수집기 전류 (IC) 직접적으로 제어됩니다 기본 전류 (IB).이 비율 (IC/IB) 현재 이득을 정의합니다 (β) NPN 트랜지스터의.

NPN 트랜지스터는베이스 이미 터 및베이스 컬렉터 접합부가 어떻게 편향되는지에 따라 3 개의 별개의 영역에서 작동합니다.각 지역은 회로에서 트랜지스터의 동작을 결정합니다.

활성 영역에서,베이스-이미 터 접합부는 전방 바이어스이며,베이스-수집기 정션은 역 바이어스된다.이러한 조건 하에서 트랜지스터는 전류 증폭기로 기능합니다.작은 기본 전류는 수집기에서 이미 터로 훨씬 더 큰 전류가 흐를 수있게합니다.이미 터로 주입 된 대부분의 전자는베이스를 통과하여 수집기에 도달합니다.

컷오프 영역에서,베이스에 미터 및베이스 컬렉터 접합부는 역 바이어스됩니다.결과적으로, 트랜지스터는 효과적으로 OFF 상태에 있으며, 수집기-이미 터 경로를 통한 전류는 전류가 흐르지 않습니다.이 영역은 트랜지스터가 오픈 스위치 역할을해야 할 때 일반적으로 사용됩니다.

포화 영역에서,베이스 에미터 및베이스-컬렉터 접합부는 모두 전진합니다.이 조건은 트랜지스터를 완전히 켜 져 최대 전류가 수집기에서 이미 터로 흐르도록합니다.이 지역에서 트랜지스터는 폐쇄 스위치처럼 작동하며 디지털 스위칭 응용 프로그램에 널리 사용됩니다.

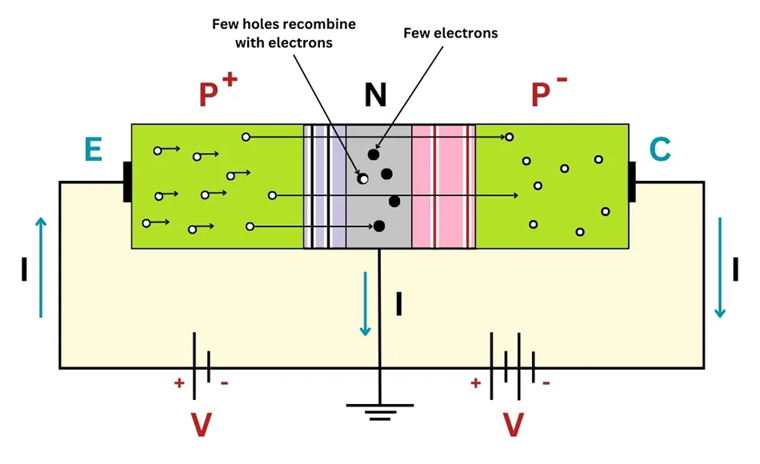

그림 3. PNP 트랜지스터 작업 원리

PNP 트랜지스터 작업 작업

PNP 트랜지스터의 작동 원리는 작은 기본 전류를 변경하여 이미 터에서 수집기로의 전류의 흐름을 제어하는 ​​데 기초합니다.전자를 다수의 운반체로 사용하는 NPN 트랜지스터와 달리 PNP 트랜지스터 작동은 1 차 전하 담체로서 구멍에 따라 다릅니다.PNP 트랜지스터 작업 원리는 접합의 편향 방식에 따라 변경됩니다.이러한 조건은 트랜지스터의 3 가지 주요 운영 영역의 활성, 컷오프 및 채도를 정의합니다.

요컨대, NPN과 PNP 트랜지스터 사이의 작동 차이는 현재 방향 및 극성에있다.NPN 트랜지스터는베이스가 이미 터보다 양수 일 때 전류가 전자를 사용하여 전류가 수집기에서 이미 터로 흐르도록합니다.PNP 트랜지스터는베이스가 이미 터보다 음수 일 때 전류가 구멍을 사용하여 전류가 이미 터에서 수집기로 흐를 수있게합니다.두 사람 모두 활성, 컷오프 및 포화 영역에서 작동하지만 반대의 바이어싱 및 전하 운송 업체는 회로에서 역할을 정의합니다.

로드 장치 - PNP 대 NPN 출력

로드 장치는 PNP 및 NPN 출력으로 작동 할 수 있으며 회로를 설계하고 모터, 릴레이 및 솔레노이드 밸브와 같은 구성 요소를 통합 할 때 유연성을 제공 할 수 있습니다.

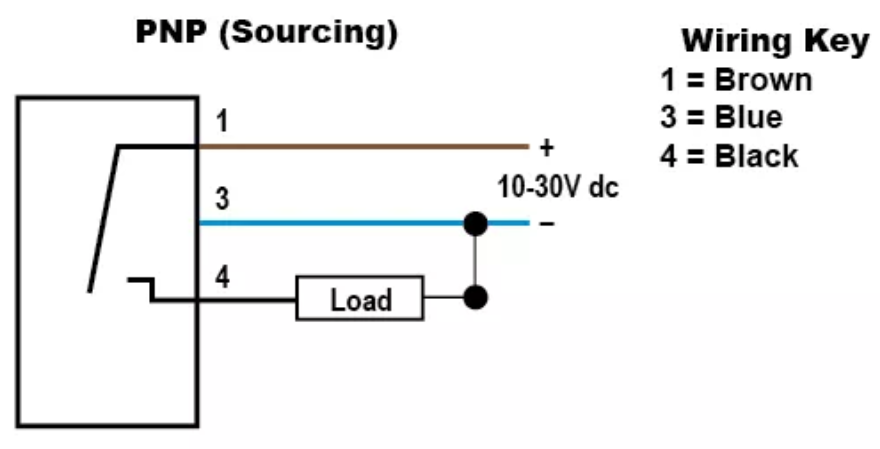

그림 4. PNP (소싱) 구성

a PNP (소싱) 구성, 센서 또는 제어 모듈은 부하에 양의 전압을 제공합니다.전기 부하는 출력과 전원 공급 장치의 음수 (공통) 사이에 연결됩니다.출력이 켜지면 전류는 출력에서 ​​하중으로 흐르고 접지로 흐릅니다.이 설정은 일반적으로 높은 신호가 활성화를 나타내고 Diode Protection이 장착 된 솔레노이드와 호환되는 시스템에서 일반적으로 사용됩니다.

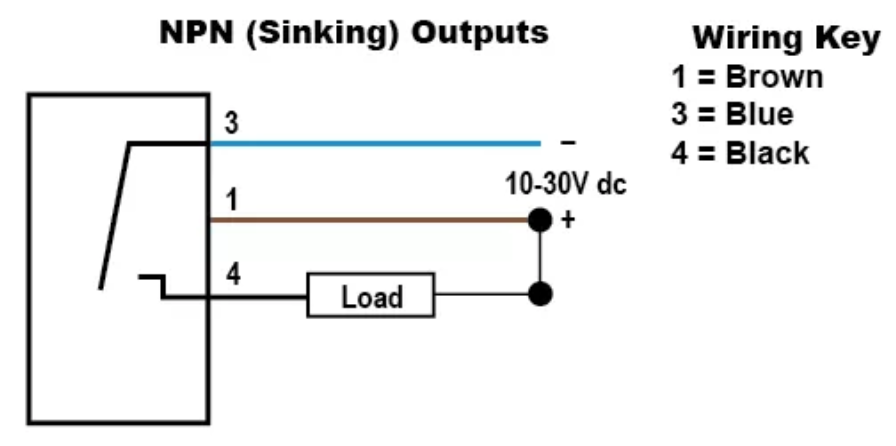

그림 5. NPN (싱킹) 구성

에서 NPN (싱킹) 구성, 센서 또는 제어 모듈은 접지 경로를 제공합니다.부하는 양의 공급과 출력 사이에 연결됩니다.출력이 켜지면 전류는 전원 공급 장치에서 부하 및 출력 (접지)으로 흐릅니다.이 설정은 신호가 낮은 활성화를 나타내고 보호 된 솔레노이드와 잘 작동하는 시스템에 적합합니다.출력 유형을 사용하는 기능은 시스템 설계를 단순화하고 산업 자동화 또는 다목적 장비와 같은 환경에서 유연성을 지원합니다.

NPN 및 PNP 트랜지스터의 응용

애플리케이션 영역	NPN 트랜지스터 응용 프로그램	PNP 트랜지스터 응용 프로그램
디지털 논리 회로	마이크로 컨트롤러에서 빠른 스위치로 사용됩니다 출력 및 논리 게이트	덜 일반적이며 회로에 사용됩니다 긍정적 인 논리 풀업 제어
증폭기 회로	클래스 A/B 앰프에서 일반적입니다 신호 증폭	푸시 풀 증폭기에서 NPN과 짝을 이룹니다 단계
모터 드라이버	전류를 가라 앉히면 모터를 구동합니다 부하	전류를 소싱하여 모터를 구동합니다 짐
릴레이 제어	한쪽을 접지하여 릴레이를 제어합니다 코일	릴레이 코일쪽에 전원을 공급합니다
PLC 시스템 (산업)	소싱 PLC 입력 모듈과 함께 사용됩니다	Sinking PLC 입력 모듈에 선호됩니다
센서 출력 (예 : 근접성)	NPN 센서는 신호를 낮게 당깁니다 활성화를 나타냅니다	PNP 센서는 신호를 높게 밀어 넣습니다 활성화를 나타냅니다
LED 스위칭	캐소드를 연결하여 주도하는 컨트롤 지면	전류를 공급하여 주도하는 컨트롤 양극
낮은 쪽 스위칭	이상적인 선택 (하중 사이에 배치 된 스위치 & 지면)	적합하지 않습니다
하이 사이드 스위칭	이상적이지 않습니다	이상적인 선택 (사이에 배치 된 스위치 전력 및 부하)
배터리 구동 장치	부정적인 지상 시스템에 적합합니다	긍정적 인 지상 시스템에 선호됩니다

NPN 대 PNP 트랜지스터 간의 차이

특징	NPN 트랜지스터	PNP 트랜지스터
반도체 층 구조	음성 양성 음성 (N-P-N)	양성 음성 양성 (P-N-P)
현재 방향	수집가에서 이미 터로	이미 터에서 수집가로
기본 활성화	양의 전압/전류 일 때 켜집니다 베이스에 적용됩니다	베이스가 낮을 때 켜집니다 이미 터보다 잠재력 (전류 또는 약간 음수 없음)
비활성화 조건	기본 전류가 줄어들면 꺼집니다 또는 제거	베이스가 더 많아지면 꺼집니다 긍정적 또는 전류는 기본으로 흐릅니다
작동을위한 전압 요구 사항	베이스에 양의 전압이 필요합니다 이미 터에 비해	베이스에 음수 전압이 필요합니다 이미 터에 비해
내부 구조	두 N- 레이어 사이의 P- 레이어	두 P- 레이어 사이의 N- 레이어
전환 논리	싱킹 센서 - 하중이 있습니다 긍정적 인 공급 및 수집가	소싱 센서 -로드가 있습니다 이미 터와 부정적인 공급
작업	디지털 로직 회로에 널리 사용됩니다 그리고 스위칭	상태의 기본값이있는 회로에 사용됩니다 필요합니다
신호 극성	긍정적 인 논리에 의해 활성화된다 (양성 전압)	부정적인 논리에 의해 활성화 (낮음 또는 지면)
로드 연결	양의 전압 사이에 연결된 부하 및 수집기	이미 터 사이에 연결된 부하 및 음성 (지상)
전류 흐름 시작	수집기 전류 흐름 베이스에 미터 접합부는 앞으로 바이어스됩니다	베이스에 미터시 에뮬레이터 전류가 흐릅니다 정션은 앞으로 바이어스됩니다

NPN과 PNP 트랜지스터 중에서 선택합니다

NPN과 PNP 트랜지스터 중에서 선택하면 회로가 전류 처리, 제어 신호 및로드 연결을 처리하는 방식에 따라 다릅니다. NPN 트랜지스터는 저 측면 스위칭에 이상적입니다, 부하가 양의 전압에 연결되고 트랜지스터가 접지 경로를 완성합니다.그들은 양성 제어 신호에 반응합니다.

대조적으로, PNP 트랜지스터는 하이 사이드 스위칭에 더 적합합니다, 그들은 하중에 전류를 공급합니다.제어 신호가 이미 터 전압보다 낮을 때 켜져 높은 신호가 하중을 활성화시키는 양의 논리 시스템과 잘 정렬됩니다.

시스템 설계는 또한 결정에 영향을 미칩니다.소싱 입력 모듈은 일반적으로 NPN 트랜지스터와 짝을 이루고, 입력 모듈은 PNP 유형과 호환됩니다.산업 환경에서 배선 표준 및 안전 고려 사항은 종종 선호하는 트랜지스터 유형을 지시합니다.

결론

NPN과 PNP 트랜지스터의 차이를 이해해야한다고해서 어려울 필요는 없습니다.일단 작동 방식과 각각이 가장 잘하는 일을 배우면 회로에서 사용하는 것이 훨씬 쉬워집니다.프로젝트를 구축하든 시스템을 고치 든이 지식은 자신감을 가지고 더 똑똑하고 안전한 선택을하는 데 도움이됩니다.
