Fuji Electric 6MBI100S-120은 광범위한 산업 응용 분야에서 효율성, 내구성 및 다양성을 제공하도록 설계된 고성능 IGBT 모듈입니다.1200 V / 100 A 등급, 소형 6 팩 구성 및 고급 NPT 기술을 통해 까다로운 조건에서 강력한 작동을 보장합니다.이 기사는 사양, 기능, 포장, 회로 설계, 대안 및 정보에 근거한 결정을 내리는 데 도움이되는 실질적인 고려 사항을 심층적으로 살펴 봅니다.

목록

6MBI100S-1220 개요

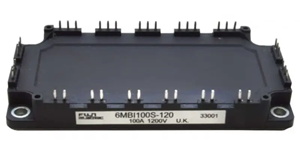

후지 전기 6MBI100S-120 중간 전원 애플리케이션에서 신뢰할 수있는 성능을 위해 설계된 1200 V, 100 A 등급의 컴팩트하고 내구성있는 6 팩 IGBT 모듈입니다.NPT 기술을 특징으로하는 강력한 단락 기능, 낮은 전도 손실 및 EMI 및 열 응력을 최소화하는 소프트 스위칭 특성을 제공합니다.납땜 가능한 패키지는 PCB 장착에 적합하여 드라이브, 공급 및 산업 시스템의 효율적인 설계를 지원합니다.

표준 모델 외에도 6MBI100S-1220-52와 같은 변형은 더 낮은 VCE (SAT) 및 소프트 회복 프리 휠링 다이오드를 더 높은 효율을 제공하는 반면 6MBI100S-1220-02는 핵심 사양을 공유하지만 잉여 채널에서만 사용할 수 있습니다.이 모듈은 함께 AC/DC 모터 드라이브, 서보 증폭기, UPS 및 용접 시스템의 애플리케이션에 적합하며 까다로운 조건에서 신뢰할 수있는 성능을 제공합니다.

6MBI100S-120 구매에 관심이 있으시면 가격과 가용성을 위해 문의하십시오.

6MBI100S-120 대안

대안 모델	설명
6MBI100S-1220-52	최적화 된 변형 더 낮은 VCE (SAT) 및 소프트 레피버리 프리 휠링 다이오드가 더 잘 전달됩니다 효율, 감소 EMI 및 열 성능 향상.
6MBI100S-120-02	중단 된 S- 시리즈 버전 유사한 전압/전류 사양으로, 이제 대부분 잉여 또는 리퍼브 유닛.
6MBI100U4-120	후지의 대안 다른 시리즈에서 비슷한 전력 및 전압 등급을 제공하는 라인업.
6MBI150U4-120	유사한 후지 모듈 건축 및 등급이지만 더 높은 전류 취급 (150 a), 유용 더 큰 마진이 허용되는 곳.
6MBI100S-1220-50	유사한 데 사용되는 또 다른 변형 응용 프로그램;제품 목록에 나타나고 기능적으로 유사합니다. 메인 모델.
6MBI100VA-120-50	유사한 관련 모듈 Fuji의 S- 시리즈 대안 중에 나열된 사양.

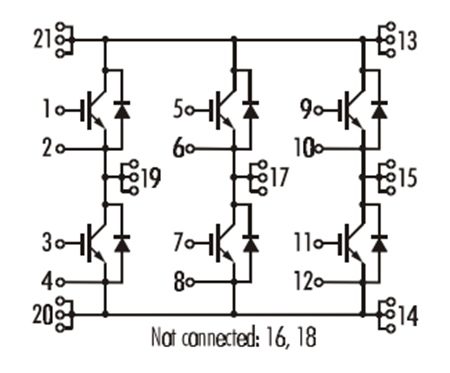

6MBI100S-120 회로도

6MBI100S-120의 동등한 회로도는 내부를 보여줍니다. 6 팩 IGBT 구성.각 팩은 An으로 구성됩니다 절연 게이트 바이폴라 트랜지스터 (IGBT) An과 짝을 이룹니다 반 평행 프리 휠링 다이오드.이 쌍은 배열됩니다 3 개의 하프 브리지 유닛, 3 상 인버터 작동을 활성화합니다.

각 레그 내의 상단 및 하부 IGBT는 양방향으로 전류 제어를 허용하는 반면, 다이오드는 전환 전이 동안 역전 전류를위한 안전한 경로를 제공합니다.터미널 21, 13, 그리고 20 주요 DC 버스 연결을 나타내고 게이트와 이미 터 핀이 (1–2, 5–6, 9–10) 개별 IGBT 스위치를 제어하십시오.사용되지 않은 핀 (16, 18) 내부 연결이 없음을 나타냅니다.

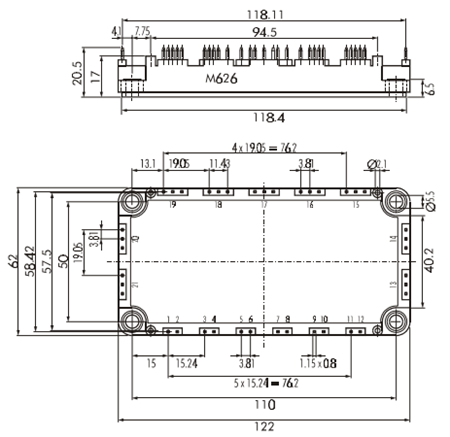

6MBI100S-120 포장 다이어그램

6MBI100S-1220의 개요 도면은 모듈의 상세한 물리적 차원을 보여 주어 전력 전자 시스템에 정확한 통합을 보장합니다.전체 발자국은 측정됩니다 122 mm × 62 mm, 높이가 약 20.5 mm, 고출력 애플리케이션에 적합한 작지만 강력한 패키지로 만듭니다.

다이어그램이 강조 표시됩니다 핀 레이아웃 및 간격 여기서 제어 및 전력 단자가 간단한 PCB 장착을 위해 명확하게 배열됩니다.또한 안전한 기계 고정 및 안정적인 열 소산을 위해 정확한 거리가 제공되는 장착 구멍 위치를 지정합니다.이러한 표준화 된 치수는 히트 싱크와의 호환성을 보장하고 동등한 모듈로 쉽게 교체 할 수 있습니다.

6MBI100S-120 최대 등급

목	상징	등급 (25 ° C / 80 ° C)	단위
수집기-이미 터 전압	다섯CES	1200	다섯
게이트 이미 터 전압	다섯ges	± 20	다섯
수집기 전류 (연속)	나기음	150 / 100	에이
수집기 전류 (1ms 펄스)	나C 펄스	300 / 200	에이
수집기 전류 (연속, 뒤집다)	-나기음	100	에이
수집기 전류 (1ms 펄스, 뒤집다)	-나C 펄스	200	에이
최대 전력 소산	피기음	700	w
작동 온도	티J.	+150	° C
저장 온도	티stg	-40 ~ +125	° C
분리 전압 (A.C. 1 분)	다섯~이다	2500	다섯
스크류 토크 장착	-	3.5 (권장 : 2.5 ~ 3.5, M5)	nm

6MBI100S-1220 특성

범주	목	상징	시험 정황	최소	타이핑.	맥스.	단위
전기 같은	제로 게이트 전압 수집기 현재의	나CES	다섯GE= 0V, vCE= 1200V	-	-	1.0	엄마
	게이트 이미 터 누설 전류	나ges	다섯GE= ± 20V, vCE= 0V	-	-	200	NA
	게이트 이미 터 임계 값 전압	다섯ge (th)	다섯CE= 20V, i기음= 100ma	5.5	7.2	8.5	다섯
	수집기-이미 터 포화 전압	다섯CE (SAT)	다섯GE= 15V, i기음= 100a, tJ.= 25 ° C	-	2.3	2.6
			다섯GE= 15V, i기음= 100a, tJ.= 125 ° C	-	2.8
	입력 커패시턴스	기음IES	다섯GE= 0다섯, vCE= 10V, F = 1MHz	-	12000	-	pf
	출력 커패시턴스	기음OES		-	2500	-
	역 전달 커패시턴스	기음해안		-	2200	-
	턴온 시간	티~에	다섯CC= 600V, i기음= 100a, vGE= ± 15V, 아르 자형G= 12 유도 부하	-	0.35	1.2	µs
	턴온 지연 시간	티두목)		-	0.25	0.6
	상승 시간	티아르 자형		-	0.10
	턴 오프 시간	티끄다		-	0.45	1.0
	턴 오프 지연 시간 가을 시간	티버리다) 티에프		-	0.08	0.3
				-
	다이오드 전방 전압	다섯에프	나에프= 100a, vGE= 0V, tJ.= 25 ° C	-	2.5	3.3	다섯
			나에프= 100a, vGE= 0V, tJ.= 125 ° C	-	2.0	-
	역 복구 시간	티RR	if = 100a	-	-	350	ns
열의	열 저항 (IGBT)	아르 자형Th (J-C)	교차점	-	-	0.18	° C/W
	열 저항 (다이오드)	아르 자형Th (J-C)	교차점	-	-	0.36
	열 저항 (화합물)	아르 자형Th (C-F)	열 화합물로	-	0.05	-

6MBI100S-1220 기능

• 고급 NPT 기술: 고전압 응력 하에서 강력한 성능과 개선 된 신뢰성을 보장합니다.

• 소형 납땜 가능한 패키지: 효율적인 PCB 장착 및 전력 시스템에 쉽게 통합하도록 설계되었습니다.

• 넓은 단락 SOA: 정사각형 안전 운영 영역 조건에서 최대 10 × IC를 견딜 수 있습니다.

• 높은 짧은 회로를 견딜 수 있습니다: 고장 조건 하에서 내구성과 보호를 제공합니다.

• 안정적인 스위칭 특성: 턴 오프 스위칭 손실의 최소 온도 의존성.

• 낮은 전도 및 전환 손실: 시스템 효율성을 향상시키고 전력 소산을 줄입니다.

• 소프트 스위칭 동작: EMI 생성을 제한하고 민감한 환경에서 성능을 향상시킵니다.

• 통합 프리 휠링 다이오드: 외부 구성 요소에 대한 효율적인 역 복구 및 스트레스 감소를 제공합니다.

• 최적화 된 열 성능: 낮은 열 저항은 효과적인 열 소산과 더 긴 수명을 지원합니다.

• 높은 분리 전압 (2500 V ac/min): 산업 및 고전력 응용 분야에서 안전한 운영을 보장합니다.

6MBI100S-1220 응용 프로그램

• 고전력 스위칭 -고전류 회로에서 안정적인 작동.

• AC 모터 제어 - AC 모터를 운전하고 조절합니다.

• DC 모터 제어 - DC 모터의 효율적인 제어.

• 무정전 전원 공급 장치 (UPS) - 안정적인 백업 전원 변환.

• 서보 드라이브 시스템 - 자동화를위한 정확한 모션 제어.

• w엘딩 장비 - 용접기를위한 강력한 파워 취급.

• 재생 가능한 에너지 인버터 - 태양과 풍력 에너지를 변환합니다.

• 산업 전력 변환기 -강력한 사용을위한 안정적인 스위칭.

• HVAC 시스템 - 대규모 기후 시스템의 효율성을 향상시킵니다.

• 철도 트랙션이 운전합니다 - 운송 시스템을위한 신뢰할 수있는 전력.

6MBI100S-1220 문제 및 솔루션

• 과열 및 열 응력.안전한 사례 온도를 유지하기 위해 적절한 히트 싱크, 열 화합물 및 냉각 시스템을 사용하여 방지합니다.

• 단락 및 과전류.불포화 감지, 전류 감지 및 퓨즈와 같은 빠른 보호 회로를 사용하여 완화했습니다.

• 게이트 드라이브 잘못 관리 .올바른 게이트 전압을 적용하고 올바른 저항기를 사용하며 드라이버 설계 최적화를 통해 해결됩니다.

• 기계적 스트레스 및 장착.권장되는 2.5–3.5 nm 토크 범위 내에서 나사를 조이고 압력을 가하는 것도 피합니다.

• 전기 소음 및 EMI.Snubber 회로를 추가하고 PCB 레이아웃 최적화 및 차폐 기술을 사용하여 감소했습니다.

• 노화 및 신뢰성 저하.열 비공개, 예방 유지 보수 및 모니터링 모듈 건강을 적용하여 최소화합니다.

6MBI100S-120 대 6MBI100S-120-52 비교

특징 / 사양	6MBI100S-120	6MBI100S-1220-52
시리즈	후지 S 시리즈	Fuji S-Series (Enhanced Version)
IGBT 기술	NPT (펀치가 아닌)	개선 된 스위칭으로 NPT 형질
구성	6 팩 (3 개의 하프 브리지 유닛)	6 팩 (3 개의 하프 브리지 유닛)
수집기-이미 터 전압 (vCES))	1200 v	1200 v
수집기 전류 (i기음))	150 a (t기음= 25 ° C) / 100 a (t기음= 80 ° C)	150 a (t기음= 25 ° C) / 100 a (t기음= 80 ° C)
펄스 수집기 전류	300 a / 200 a	300 a / 200 a
분리 전압	2500 V AC/분	2500 V AC/분
전력 소산 (p기음))	700 w	700 w
작동 온도	–40 ° C ~ +150 ° C	–40 ° C ~ +150 ° C
스위칭 손실	표준 스위칭 손실 값	더 낮은 스위칭 손실 최적화 된 디자인
다이오드 특성	표준 FWD	소프트 회복 자유 휠링 다이오드 (개선)
다섯CE (SAT) (포화 전압)	2.0–2.5 V (일반)	표준보다 낮고 감소합니다 전도 손실
전환 동작	소프트 스위칭	EMI가 향상되어 더 부드럽습니다 성능
열 저항 (rth))	0.18 ° C/W (IGBT), 0.36 ° C/W. (다이오드)	비슷한 값, 최적화 더 나은 냉각
기계적 패키지	납땜 가능한 PCB 마운트 패키지	동일한 패키지 치수 (상호 교환 가능)
응용 프로그램	AC/DC 모터 드라이브, UPS, 용접, 서보 시스템	동일하지만 더 적합합니다 효율성 크리티컬 시스템

6MBI100S-1220 제조업체

6MBI100S-120은 제조됩니다 Fuji Electric Co., Ltd., 전 세계적으로 인정 된 일본 회사는 전력 전자 장치, 산업 시스템 및 에너지 솔루션을 전문으로합니다.1923 년에 설립 된 Fuji Electric은 고출력 애플리케이션의 효율성과 신뢰성을 구동하는 IGBT 모듈, Power MOSFET 및 정류기를 포함한 고급 반도체 장치를 개발하는 것으로 강력한 명성을 얻었습니다.혁신, 품질 및 지속 가능성에 중점을 둔 Fuji Electric Suppls는 재생 가능 에너지, 운송, 산업 자동화 및 전력 변환 시스템에 널리 사용되는 구성 요소입니다.

결론

6MBI100S-120은 일관된 성능과 장기 안정성을 필요로하는 전력 변환, 모터 드라이브 및 산업 시스템을위한 안정적인 솔루션으로 인식됩니다.강력한 전기 특성, 최적화 된 열 관리 및 여러 변형은 산업 전반에 걸쳐 유연한 선택입니다.입증 된 후지 전기 공학을 설계의 적응성과 결합함으로써,이 모듈은 효율성과 신뢰성이 가장 중요한 최신 응용 프로그램을 계속 지원합니다.
