전계 효과 트랜지스터(FET) 역사, 사양 및 용도에 대한 전체 가이드
2025-10-08 9156

전계 효과 트랜지스터(FET)는 현대 전자공학의 가장 중요한 발명품 중 하나입니다.1920년대 초기 개념부터 오늘날의 고급 MOSFET에 이르기까지 장치가 전류를 제어하고 증폭하는 방식을 변화시켰습니다.FET는 고효율, 저잡음, 빠른 스위칭으로 잘 알려져 있습니다.이 기사에서는 전계 효과 트랜지스터(FET)의 역사, 기본, 작동 원리, 유형, 사양, 회로 설계, 응용, BJT와의 비교, 장점과 단점, 향후 동향에 대해 논의해 보겠습니다.

목록

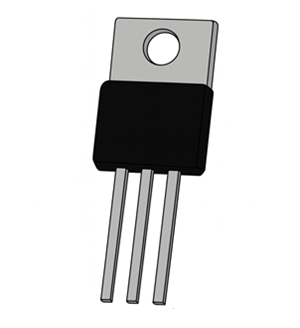

전계 효과 트랜지스터(FET)란 무엇입니까?

FET는 게이트에 전압을 가하여 반도체 채널의 전류를 제어합니다.3개의 터미널은 소스, 드레인, 게이트입니다.게이트 전압은 소스와 드레인 사이의 전류를 설정하는 전도성 경로를 넓히거나 좁힙니다.

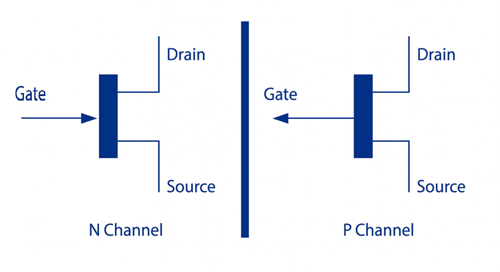

그림 2. 전계 효과 트랜지스터(FET) 기호

채널은 n형 또는 p형일 수 있습니다.장치에는 향상 모드(보통 꺼짐)와 고갈 모드(보통 켜짐)가 있습니다.제어는 게이트 전류가 아닌 전기장에 의해 이루어지기 때문에 FET는 매우 높은 입력 임피던스를 갖습니다.

전계 효과 트랜지스터(FET)는 어떻게 작동하나요?

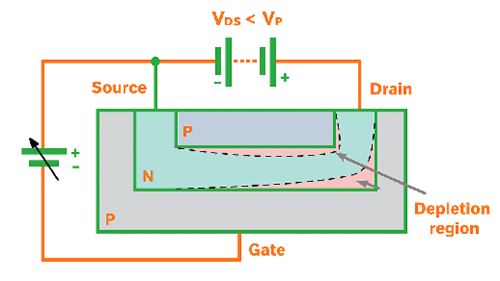

그림 3. 전계 효과 트랜지스터(FET) 작동

FET는 게이트에 인가되는 전압을 사용하여 반도체 채널을 통한 전류 흐름을 제어합니다.이 전압은 채널의 전하 캐리어 전자 또는 정공의 수를 변경하는 전기장을 생성하여 전류가 소스에서 드레인으로 얼마나 쉽게 흐르는지 조정합니다.

n채널 FET에서 양의 게이트 전압은 전자를 끌어당겨 전류 흐름을 증가시키는 반면, 음의 전압은 전자를 감소시킵니다.p-채널 FET에서는 동작이 반대입니다.

절연 게이트에는 전류가 거의 흐르지 않기 때문에 FET는 입력 임피던스가 매우 높습니다.이는 아날로그 및 디지털 애플리케이션 모두에 효율적입니다.

이를 시각화하는 쉬운 방법은 물 밸브를 상상하는 것입니다. 수원은 물 탱크이고 배수구는 배출구이며 게이트는 흐름을 제어하는 ​​밸브 역할을 합니다.게이트 전압을 조절하면 밸브를 돌려 물의 흐름을 조절하는 것처럼 전류를 세밀하게 조절할 수 있습니다.

전계 효과 트랜지스터(FET) 유형 및 기능

1. 접합 FET(JFET): 역방향 바이어스 p-n 접합을 사용하여 전류 흐름을 제어합니다.공핍 모드에서 작동하며 오디오 프리앰프 및 센서와 같은 저잡음 및 고입력 임피던스 애플리케이션에 이상적입니다.

2. MOSFET: 매우 높은 입력 임피던스를 달성하기 위해 절연 게이트를 사용하는 가장 일반적인 FET 유형입니다.

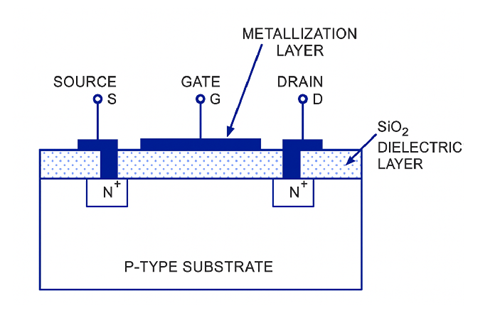

그림 4. 향상된 MOSFET 트랜지스터

• 강화 모드 MOSFET은 제로 전압에서 꺼지고 전압이 가해질 때 전도됩니다.

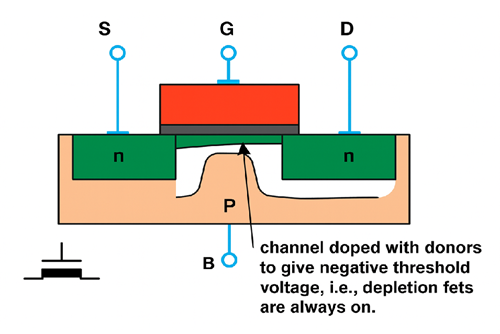

그림 5. 공핍 MOSFET 트랜지스터

• 공핍 모드 MOSFET은 0 전압에서 작동하고 역방향 바이어스로 꺼집니다.

3. 듀얼 게이트 MOSFET: 향상된 절연 및 제어 기능을 제공하며 RF 증폭기 및 통신 회로에 널리 사용됩니다.

4. 메스펫: 고속 마이크로파 및 위성 시스템에 갈륨비소(GaAs)와 같은 재료를 사용합니다.

5. HEMT/pHEMT: 레이더, 무선 통신 등 초고주파 및 저잡음 애플리케이션용으로 설계되었습니다.

6. 핀펫: 전류 누출을 줄이는 3D 구조로 최신 프로세서 및 모바일 장치에 사용됩니다.

7. VMOS/전력 FET: 전원 공급 장치, 컨버터 및 모터 제어 회로의 고효율을 위한 수직 전류 경로가 특징입니다.

전계 효과 트랜지스터(FET) 사양

사양 범주	매개변수	설명
최대 등급	다섯DS (드레인 소스 전압)	드레인과 사이의 최대 전압 고장 전 소스.
	다섯GS (게이트-소스 전압)	안전한 게이트 전압 범위; 이를 초과하면 게이트 산화물이 손상될 수 있습니다.
	나디 (최대 드레인 전류)	가장 높은 연속 전류 FET는 안전하게 취급할 수 있습니다.
	피디 (전력소모)	장치가 견딜 수 있는 최대 열 작동 중에 손상 없이 풀어줍니다.
DC 특성	다섯GS(일) (임계 전압)	전도 시기 결정 시작합니다.
	아르 자형DS(켜짐) (온저항)	효율과 전압에 영향을 미칩니다. 장치가 켜져 있을 때 떨어뜨립니다.
	gm(트랜스컨덕턴스)	게이트가 얼마나 효과적인지 측정 전압은 드레인 전류(증폭 기능)를 제어합니다.
동적 특성	정전 용량(Ciss, Coss, Crss)	충전 및 스위칭 정의 행동;고속 성능에 영향을 미칩니다.
	게이트 차지(Qg)	전환에 필요한 총 요금 FET;값이 낮을수록 전환 속도가 향상됩니다.
	전환 시간	장치가 얼마나 빨리 작동하는지 나타냅니다. 켜지고 꺼집니다.
열 등급	내열성	열이 얼마나 효율적으로 발생하는지 측정 접합부에서 케이스 또는 주변으로 이동합니다.
	접합 온도(Tj 최대)	최대 안전 작동 안정적인 성능을 위한 온도.

전계 효과 트랜지스터(FET) 회로 설계

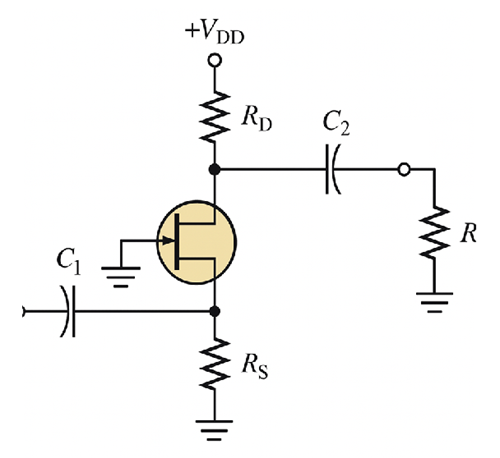

그림 6. FET 회로 설계(JFET 공통 게이트 증폭기)

전계 효과 트랜지스터(FET) 회로 설계는 증폭 및 스위칭을 위한 현대 전자 장치에 유용합니다.위에 표시된 회로는 전류가 아닌 전압이 트랜지스터의 작동을 제어하는 ​​JFET 공통 소스 증폭기입니다.입력 신호는 커패시터 C를 통과합니다.₁, 이는 DC를 차단하고 AC가 게이트에 도달하도록 허용합니다.게이트는 전류를 거의 소모하지 않기 때문에 회로는 매우 높은 입력 임피던스를 제공하여 신호 손실을 줄입니다. 소스 저항 𝑅𝑆은 트랜지스터의 동작을 안정화하기 위해 자체 바이어싱을 제공하고, 드레인 저항 𝑅은_𝐷 전류 변화를 증폭된 전압 신호로 변환합니다.커패시터를 통해 얻은 출력 𝐶₂, 깨끗하게 증폭된 AC 신호를 다음 단계로 전달합니다.전반적으로 이 설계는 우수한 전압 이득, 낮은 잡음 및 안정적인 작동 품질을 제공하여 FET 회로를 아날로그 및 디지털 시스템 모두의 증폭기, 버퍼 및 발진기에 이상적으로 만듭니다.

전계 효과 트랜지스터(FET) 애플리케이션

증폭기 및 신호 처리: FET는 낮은 잡음과 높은 입력 임피던스를 제공하므로 오디오 증폭기, 오실로스코프 및 센서 인터페이스에 이상적입니다.

RF 및 통신 시스템: 빠른 스위칭과 낮은 왜곡으로 인해 라디오, TV, 위성 수신기의 믹서, 발진기 및 증폭기에 사용됩니다.

측정 장비: 정밀도와 최소 부하가 중요한 전압계, 전위계 및 테스트 장비에 일반적으로 사용됩니다.

집적 회로: 스마트폰부터 슈퍼컴퓨터까지 모든 것을 구동하는 CMOS 기술의 기초입니다.

전력전자: 전력 MOSFET은 빠른 스위칭과 효율성을 위해 DC-DC 컨버터, 모터 드라이버, 배터리 시스템의 주요 부품입니다.

신호 혼합 및 변조: 왜곡을 최소화하면서 신호를 결합하고 처리하기 위해 통신 수신기에 사용됩니다.

전계 효과 트랜지스터(FET)와 양극성 접합 트랜지스터(BJT) 비교

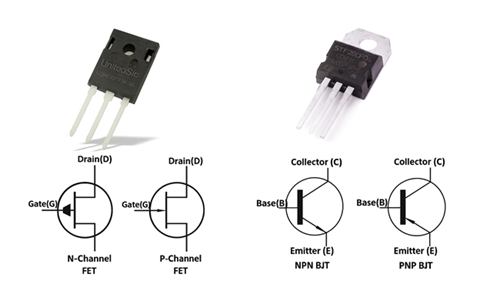

그림 7. 전계 효과 트랜지스터(FET)와 양극 접합 트랜지스터(BJT) 비교

특징	전계 효과 트랜지스터(FET)	양극성 접합 트랜지스터(BJT)
제어 유형	전압 제어 장치	전류 제어 장치
주요 터미널	소스, 게이트, 드레인	이미터, 베이스, 컬렉터
입력 임피던스	매우 높음(메가옴 이상)	낮음 ~ 중간
전력 소비	낮은 게이트 전류로 인해 낮음	높을수록 기본 전류가 필요함
스위칭 속도	빠르고 디지털 및 고속 회로	보통, 충전으로 인해 느려짐 저장
게인(증폭)	적당한 전압 이득	높은 전류 이득 및 더 나은 선형성
열 안정성	훌륭한;자기 조절 온도	가난한;열폭주 경향이 있음
소음 성능	저소음, 민감한 환경에 적합 회로	더 높은 소음 수준
작동 모드	전압 제어 전계 효과	전류 구동 캐리어 주입
선호하는 애플리케이션	디지털 전자제품, CMOS IC, 전원 스위칭, RF 시스템	아날로그 증폭기, 오디오 회로, 선형 레귤레이터
재료 유형	MOSFET, JFET, MESFET, FinFET	NPN, PNP(바이폴라 접합형)
능률	높은;저전력 시스템에 이상적	보통의;덜 효율적 전환 사용

전계 효과 트랜지스터(FET)의 장점과 단점

장점	단점
높은 입력 임피던스는 약한 신호를 정확하게 증폭합니다.	일부 FET는 전압이 제한되어 있습니다. 처리능력.
낮은 전력 소비로 인해 휴대용 및 배터리 구동 장치에 이상적입니다.	MOSFET은 다음에 민감합니다. 정전기 방전(ESD).
저소음 발생 개선 오디오 및 RF 회로의 신호 품질.	FET는 일반적으로 이득이 더 낮습니다. BJT보다
빠른 스위칭 속도 지원 디지털 및 전력 애플리케이션.	온 저항이 높을수록 감소할 수 있습니다. 고전류 회로의 효율성.
안정적인 열 성능 과열을 방지하고 신뢰성을 향상시킵니다.	복잡한 제조 증가 생산 비용.
고전압을 처리할 수 있습니다( 전력 MOSFET).	내부 정전용량 및 누설 전류는 고주파 안정성에 영향을 미칠 수 있습니다.

FET 기술의 미래 동향과 혁신

나노미터 및 FinFET 설계: 최신 프로세서는 이제 누출을 줄이고 나노 크기에서 더 나은 제어를 위해 3D 채널이 있는 FinFET를 사용합니다.

SiC 및 GaN 전력 FET: 탄화규소(SiC) 및 질화갈륨(GaN) 장치는 더 높은 전압 성능, 더 빠른 스위칭 및 향상된 효율성을 제공하여 전력 전자 장치를 변화시키고 있습니다.

유연하고 유기적인 FET: 웨어러블 기술, 의료 센서 및 구부릴 수 있는 디스플레이용 유연한 기판에서 FET를 개발합니다.

양자 및 2D 재료 FET: 그래핀, 이황화몰리브덴(MoS2)과 같은 소재는 초저전력, 극한 속도를 갖춘 차세대 트랜지스터의 가능성을 보여줍니다.

AI 및 IoT 장치에 통합: 엣지 컴퓨팅과 AI의 등장으로 효율적인 데이터 처리와 스마트 시스템 설계에 저전력 FET가 중요해지고 있습니다.

결론

전계 효과 트랜지스터는 현대 전자 장치의 핵심으로 남아 있습니다.전압 제어 작동을 통해 프로세서부터 전력 시스템까지 모든 분야에서 효율적이고 안정적이며 다용도로 사용할 수 있습니다.FinFET, GaN 및 SiC 설계를 통해 기술이 발전함에 따라 FET는 앞으로도 계속해서 더 빠르고, 더 작고, 더 스마트한 장치를 구동할 것입니다.
