50A 전선, 차단기 및 부하 제한에 대한 간단한 가이드
2026-01-01 5726

표준 배선이 무거운 전기 부하를 처리할 수 없는 경우 50A 회로가 사용됩니다.올바른 전선 크기를 사용하는 것은 안전, 성능 및 규정 준수에 중요합니다.이 기사에서는 50암페어 전선, 용도, 부하 제한, NEC 규칙, 전선 크기 요소 및 안전한 설치 팁에 대해 논의합니다.

카탈로그

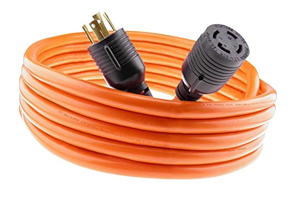

50A 와이어란 무엇입니까?

에이 50암페어 전선 은 전기 전도체 크기 까지 안전하게 운반하기 위해 50암페어 의 현재 과열하지 않고.이는 일반적으로 다음과 같은 여러 도체를 포함하는 완전한 50A 전기 회로의 한 부분입니다. 두 개의 열선, 중립, 그리고 접지 도체.와이어 크기는 안전한 온도 제한 내에서 유지하면서 더 높은 전류를 처리할 수 있을 만큼 커야 합니다.

50A 배선의 일반 애플리케이션

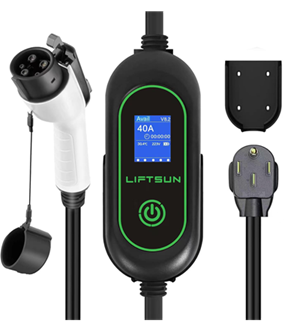

그림 2. 레벨 2 EV 충전기

전기레인지 및 벽오븐: 일정한 가열과 안정적인 조리 성능을 지원합니다.

레벨 2 EV 충전기: 일반 가정용 콘센트보다 빠른 충전 제공

온수 욕조 및 스파: 파워히터, 펌프, 제트, 조명을 동시에 작동

RV 연결: 에어컨, 전자레인지, 콘센트 등 다수의 선내 시스템 공급

용접기 및 공기 압축기: 높은 시동 전류 및 지속적인 작업장 사용 처리

서브패널 및 백업 생성기: 추가 회로에 전력을 분배하거나 정전 시 전기를 공급합니다.

50A 회로의 최대 부하 제한

그림 3. 50Amp 이중 극 회로 차단기

50암페어 회로는 최대 50암페어의 전류를 전달하도록 설계되었지만 전기 안전 표준에 따라 해당 용량을 지속적으로 사용할 수 있는 정도가 제한됩니다.NEC(National Electrical Code)에 따르면 3시간 이상 작동할 것으로 예상되는 부하로 정의된 연속 부하가 회로 정격의 80%를 초과해서는 안 됩니다.50암페어 회로의 경우 이는 최대 연속 부하가 40암페어임을 의미합니다.더 짧은 기간 동안 작동하는 비연속 부하는 전체 50암페어 용량을 사용할 수 있습니다.

연속 전류를 제한하면 도체의 열 축적을 줄이고 시스템 신뢰성을 향상시키며 장기적인 절연 손상을 방지하는 데 도움이 됩니다.최대 정격 이하로 작동하면 향후 전기 요구 사항을 충족할 수 있는 용량도 남습니다.

50A 배선에 대한 NEC 지침

와이어 크기 요구 사항- 일반적인 주거 조건에서 미국 전기 규정(National Electrical Code)은 50A 회로에 대한 최소 도체 크기를 지정합니다.이러한 크기는 전류용량, 절연 등급 및 설치 방법을 기준으로 합니다.어떤 경우에는 도체 길이, 주변 온도 또는 도관 그룹화와 같은 요소를 설명하기 위해 더 큰 도체가 필요할 수 있습니다.

연속 로드 규칙- 연속부하는 3시간 이상 실행될 것으로 예상되는 부하로 정의됩니다.50암페어 회로에서 최대 연속 부하는 40암페어로 제한됩니다.전류를 이 수준 아래로 유지하면 도체 가열이 줄어들고 조기 장비 고장을 방지하는 데 도움이 됩니다.

차단기 및 콘센트- 50암페어 회로는 50암페어 정격 회로 차단기로 보호되어야 합니다.대부분의 설치에서는 이중 극 차단기를 사용하여 240V 전원을 공급합니다.

콘센트도 50암페어 등급을 받아야 합니다.NEMA 14-50 콘센트는 120V 및 240V 연결을 모두 지원하기 때문에 일반적으로 사용됩니다.일부 50암페어 기기에는 설계에 따라 중성선이 필요하지 않습니다.

접지 및 안전 보호- 적절한 접지를 통해 결함 전류를 안전하게 제거할 수 있습니다.차고, 실외 설치 및 RV 연결과 같은 위치에서는 추가 안전을 위해 GFCI 보호가 필요할 수도 있습니다.

지역 코드 및 허가 - 지역 전기 규정은 NEC 이상의 요구 사항을 부과할 수 있습니다.허가와 검사가 필요한 경우가 많으며, 승인된 설치 관행을 따르면 작업이 검사를 통과하고 안전 표준을 충족하는 데 도움이 됩니다.

50A 회로 차단기에 적합한 전선 선택

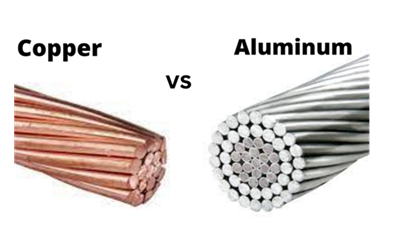

그림 4. 구리 및 알루미늄 도체

도체 재료를 선택하세요

구리는 더 높은 전도성, 더 나은 내열성 및 장기적인 신뢰성을 제공하기 때문에 선호되는 옵션입니다.알루미늄은 비용 효율적인 대안이지만 안전하게 작동하려면 더 큰 와이어 크기와 적절한 등급의 커넥터가 필요합니다.

올바른 전선 게이지를 사용하십시오

50A 회로의 경우 최소 권장 크기는 구리선의 경우 6AWG, 알루미늄선의 경우 4AWG입니다.이러한 크기는 표준 전기 규정 요구 사항을 충족하고 안전한 전류 전달 용량을 제공합니다.

와이어 길이를 고려하십시오.

와이어 길이가 길수록 전기 저항이 증가하여 전압 강하 및 열 축적이 발생할 수 있습니다.와이어 크기를 늘리면 거리에 관계없이 안정적인 성능을 유지하는 데 도움이 됩니다.

커넥터 및 단자 등급 확인

모든 커넥터와 단자는 선택한 전선 크기와 온도에 맞는 등급을 받아야 합니다.적절하게 일치하는 구성 요소는 안전한 연결을 보장하고 과열을 방지합니다.

용도에 맞게 전선을 연결하세요.

레인지, 용접기 및 RV 연결과 같은 수요가 높은 장비는 더 큰 와이어 크기를 통해 지속적인 부하를 지원하고 효율성을 향상시킬 수 있습니다.

회로 차단기 크기 및 전선 크기

회로 차단기의 올바른 전선 크기를 선택하는 것은 전기 안전, 안정적인 성능 및 NEC 준수에 필수적입니다.이는 크기가 작은 도체가 과열되어 고장이나 화재의 위험을 증가시킬 수 있는 고전류 회로의 경우 특히 중요합니다.미국 전기 규정(National Electrical Code)은 도체가 전기 부하를 안전하게 전달할 수 있도록 차단기 등급을 기준으로 최소 와이어 크기 요구 사항을 정의합니다.

연속 로드의 경우 NEC는 125% 규칙을 적용합니다.이는 장기간 작동하는 회로가 예상 부하 이상으로 설계되어야 함을 의미합니다.이 규칙은 차단기 선택에 영향을 주지만 도체 크기 조정은 과도한 열 축적 없이 전류를 안전하게 처리하는 데 중점을 둡니다.

와이어 크기도 도체 재료에 따라 달라집니다.구리선은 알루미늄보다 전류를 더 효율적으로 전달하므로 동일한 전류용량을 달성하려면 알루미늄 도체가 더 커야 합니다.아래 표에는 일반적인 주거용 및 경상업용 애플리케이션을 기준으로 구리 및 알루미늄 도체에 일반적으로 사용되는 NEC 정렬 와이어 크기(최대 100A)가 요약되어 있습니다.

회로 차단기 크기(암페어)	구리 전선 크기(AWG)	알루미늄 전선 크기(AWG)	전형적인 신청
15	14	12	일반조명 및 콘센트 회로
20	12	10	가전제품, 세탁 및 욕실 회로
30	10	8	건조기, 가전제품, 에어컨
40	8	6	피더 및 대형 가전제품
50	6	4	피더 및 대형 가전제품
60	6	4	하위 패널 및 무거운 짐
100	3	1	서비스 입구 및 피더 회로

잘못된 와이어 크기로 인해 발생하는 문제

원인	문제	솔루션
부하에 비해 도체가 너무 작음	과도한 열 및 화재 위험	올바른 도체 크기를 사용하십시오.
긴 길이의 소형 도체 달린다	전압 강하 및 성능 저하	도체 크기 확대
50A의 소형 도체 회로	모터 및 히터 손상	도체를 차단기에 연결하고 부하
필요 이상으로 큰 도체	비용이 더 많이 들고 더 어려워요 설치	코드 승인 사이즈 사용
잘못된 도체 선택	실패한 검사	NEC 및 지역 규정을 따르세요.

결론

50A 회로에 적합한 전선을 선택하면 전기 시스템을 안전하게 유지하고 올바르게 작동하는 데 도움이 됩니다.적절한 크기 조정은 열을 줄이고 장비를 보호하며 장기적인 안정성을 지원합니다.코드 지침과 설치 모범 사례를 따르면 문제를 방지하고 신뢰할 수 있는 전원을 확보하는 데 도움이 됩니다.
