반전 및 비반전 증폭기에 대한 간단한 가이드
2025-12-16 3754

연산 증폭기 또는 연산 증폭기는 신호를 더 강하게 만드는 데 사용되는 전자 부품입니다.두 가지 일반적인 유형의 연산 증폭기 회로 중 두 가지는 반전 증폭기와 비반전 증폭기입니다.이 회로는 많은 전자 프로젝트에 사용됩니다.이 가이드에서는 네거티브 피드백, 반전 및 비반전 증폭기의 작동 방식, 장점, 단점, 적용 및 문제 해결에 대해 설명합니다.

카탈로그

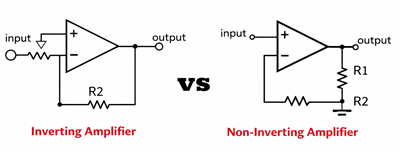

그림 1. 반전 및 비반전 증폭기 회로

연산 증폭기의 부정적인 피드백이란 무엇입니까?

부정적인 피드백 연산 증폭기(op-amp)에서 출력 신호의 일부가 다시 피드백되는 기술입니다. 반전(-) 입력 연산 증폭기의.이 피드백 신호는 입력 신호에 반대되어 연산 증폭기의 매우 높은 개방 루프 이득을 줄이고 증폭기의 동작을 안정적이고 예측 가능하게 만듭니다.

네거티브 피드백이 없으면 연산 증폭기의 이득이 너무 높아 아주 작은 입력이라도 출력을 포화 상태로 만들 수 있습니다.일반적으로 저항과 같은 외부 부품을 통해 네거티브 피드백을 적용함으로써 증폭기는 다음과 같은 방식으로 작동합니다. 폐쇄 루프 구성, 여기서 전체 이득은 연산 증폭기의 내부 특성이 아닌 피드백 네트워크에 의해 정확하게 설정됩니다.

부정적인 피드백이 향상됩니다. 안정성, 선형성, 그리고 대역폭, 잡음, 온도 변화 및 구성 요소 v ariat 이온에 대한 왜곡과 민감도를 줄입니다.이러한 이유로 실제 연산 증폭기 회로에서는 네거티브 피드백이 기본입니다. 반전 및 비반전 증폭기, 안정적이고 제어된 신호 증폭을 보장합니다.

반전 증폭기란 무엇입니까?

안 반전 증폭기 은 일종의 연산 증폭기 신호의 크기와 방향을 모두 변경하도록 설계된 구성입니다.소스 전압은 음극 단자에 적용되고 양극 단자는 고정 기준점에 유지됩니다.

이 배열에서 결과 출력은 원래 신호의 반대 방향으로 이동하고, 양의 변화는 음의 응답을 생성하고, 음의 변화는 양의 응답을 생성합니다.

피드백 경로는 출력을 회로 입력에 다시 연결하여 제어된 동작과 안정적인 성능을 보장합니다.적절한 저항 값을 선택하면 안정성을 유지하면서 원하는 수준의 신호 증가를 제공하도록 회로를 설정할 수 있습니다.

반전 증폭기의 작동 방식

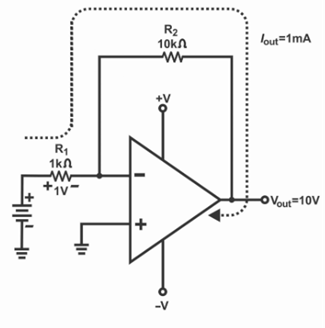

그림 2. 반전 연산 증폭기의 작동 다이어그램

이 회로는 직렬 저항을 통해 연산 증폭기의 한쪽으로 전압 신호를 전달하여 작동합니다.반대쪽 입력 단자는 기준 레벨(일반적으로 0V)로 고정됩니다. 피드백 경로로 인해 증폭기는 내부 입력의 균형을 자동으로 조정하여 접합점이 가상 기준이라고 알려진 조건인 0 전위에 가깝게 유지됩니다.

신호가 입력되면 전기 흐름은 첫 번째 저항기를 통과하고 출력에 연결된 피드백 경로를 통해 계속됩니다.앰프는 이 균형을 유지하기 위해 출력 레벨을 지속적으로 조정합니다.

이 동작으로 인해 최종 출력은 반대 극성을 갖는 비례적으로 조정된 신호로 나타납니다.이 효과의 강도는 두 저항기 간의 관계에 따라 설정되므로 일관되고 제어된 신호 처리가 가능합니다.

비반전 증폭기란 무엇입니까?

에이 비반전 증폭기 극성을 변경하지 않고 전기 신호를 증폭시키는 일종의 연산 증폭기이기도 합니다.들어오는 전압은 플러스 단자에 적용되므로 결과 출력은 원래 신호와 동일한 방식으로 상승 및 하강합니다.

신호 방향을 보존해야 할 경우 비반전 증폭기를 선택합니다.이 증폭기는 원래 파형을 유지해야 하는 사운드 시스템, 측정 장비 및 전압 버퍼링 작업에 사용됩니다.

비반전 증폭기의 작동 방식

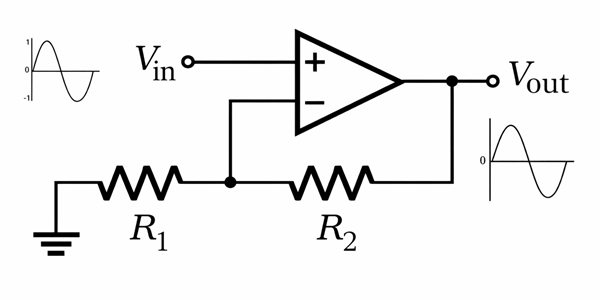

그림 3. 비반전 증폭기 회로

이 회로는 연산 증폭기가 피드백 경로를 통해 출력의 일부를 고정 기준과 비교할 수 있도록 하여 작동합니다.저항기 네트워크는 출력을 반대쪽 입력 단자에 다시 연결하여 장치가 자동으로 응답을 조절할 수 있도록 합니다.

입력 레벨이 변경되면 앰프는 밸런스에 도달할 때까지 출력을 조정합니다.신호 증가 정도는 피드백 구성 요소 간의 관계에 따라 설정되므로 제어된 전압 이득으로 원활하고 안정적인 작동이 가능합니다.

반전 및 비반전 증폭기의 장점

반전 증폭기의 장점:

• 저항비를 이용하여 정확하고 안정적인 이득 제어 제공

• 예측 가능하고 일관된 성능 제공

• 신호 믹싱 및 합산 애플리케이션에 유용합니다.

• 입력 시 소음 효과를 줄이는 데 도움이 됩니다.

• 간단하고 안정적인 회로 설계

비반전 증폭기의 장점:

• 출력 신호는 입력과 동일한 방향으로 유지됩니다.

• 입력 저항이 매우 높으므로 신호 소스가 로드되지 않습니다.

• 원래 신호 모양을 보존합니다.

• 설계 및 조정이 용이함

• 약한 신호를 버퍼링하고 증폭하는 데 이상적입니다.

반전 및 비반전 증폭기의 단점

반전 증폭기의 단점:

• 출력 신호가 반전되어 모든 애플리케이션에 적합하지 않을 수 있습니다.

• 입력 저항은 입력 저항 값에 의해 제한됩니다.

• 임피던스가 매우 높은 신호 소스에는 적합하지 않음

• 정확한 이득을 위해서는 신중한 저항 선택이 필요합니다.

• 입력신호에 따라 노이즈 증폭 가능

비반전 증폭기의 단점:

• 게인은 1보다 작을 수 없습니다(신호를 감쇠할 수 없음).

• 매우 높은 주파수의 소음에 약간 더 민감합니다.

• 입력 신호가 너무 크면 출력이 포화될 수 있습니다.

• 이득 정확도는 저항 허용 오차에 따라 달라집니다.

• 신호 합산 애플리케이션에는 적합하지 않음

반전 및 비반전 증폭기의 응용

반전 증폭기의 응용:

오디오 신호 믹싱 및 합산 회로 - 여러 오디오 입력을 단일 출력 신호로 결합합니다.

측정 시스템의 신호 컨디셔닝 – 계측기의 입력 범위에 맞게 신호 레벨을 조정합니다.

아날로그 계산 회로 – 덧셈, 뺄셈과 같은 수학 연산을 수행합니다.

센서 신호 스케일링 및 처리 – 낮은 수준의 센서 출력을 사용 가능한 전압 수준으로 변환합니다.

파형 형성 및 신호 반전 작업 – 신호 극성을 변경하고 파형 크기를 조정합니다.

능동 필터 회로 - 저항과 커패시터를 사용하여 특정 주파수 범위를 필터링합니다.

발진기 및 함수 발생기 회로 - 안정적인 파형을 생성하는 데 도움이 됩니다.

산업 제어 시스템 - 자동화 장비의 제어 신호를 처리합니다.

계측 및 테스트 장비 – 정확한 측정을 위해 작은 신호를 증폭합니다.

데이터 변환 인터페이스 – 아날로그에서 디지털로 또는 디지털에서 아날로그로 변환하기 전에 신호를 조정합니다.

비반전 증폭기의 응용:

오디오 증폭기 및 프리앰프 스테이지 – 방향을 바꾸지 않고 오디오 신호를 증폭시킵니다.

고임피던스 소스용 버퍼 회로 - 민감한 소스의 신호 손실을 방지합니다.

센서 인터페이싱 회로 - 신호 형태를 유지하면서 센서 출력을 증폭합니다.

전압 팔로어 회로 - 높은 입력 저항과 낮은 출력 저항으로 단위 이득을 제공합니다.

신호 절연 단계 - 부하 효과로부터 민감한 회로를 보호합니다.

생체의학 신호 증폭 – 모니터링 장비의 작은 생체 신호를 강화합니다.

통신 신호 조절 - 전송 또는 처리를 위한 신호 강도를 향상시킵니다.

휴대용 전자 장치 – 배터리 구동 장치의 신호를 효율적으로 증폭합니다.

임피던스 매칭 회로 – 스테이지 간 적절한 신호 전송을 보장합니다.

기준 전압 증폭 – 정밀한 제어 회로를 위한 기준 전압 레벨을 높입니다.

반전 증폭기와 비반전 증폭기를 사용하는 경우

사용 반전 증폭기 방향이 바뀔 때 출력 신호는 중요하지 않습니다 그리고 정확한 이득 제어가 필요합니다.믹싱, 합산, 필터링 및 여러 신호를 결합하거나 수학적으로 조작해야 하는 기타 애플리케이션과 같은 신호 처리 작업을 위해 선택한 반전 증폭기입니다.반전 구성은 안정적이고 예측 가능한 증폭이 필요할 때에도 완벽합니다.

비반전 증폭기 그럴 때 더 적합하다. 출력 신호는 입력과 동일한 방향으로 유지되어야 합니다..민감한 신호 소스를 사용할 때 비반전 증폭기는 높은 입력 저항을 제공하고 소스에 부하를 주지 않으므로 완벽합니다.비반전 증폭기는 신호 형태와 극성을 유지해야 하는 버퍼링, 오디오 증폭 및 센서 신호 조절에 이상적입니다.

반전 및 비반전 증폭기 회로 문제 해결

반전 또는 비반전 증폭기가 예상대로 작동하지 않는 경우 첫 번째 단계는 다음과 같습니다. 전원 공급 장치를 확인하세요 연결하고 연산 증폭기가 올바른지 확인하십시오. 정확한 전압을 받고.부정확하거나 누락된 공급 전압은 오작동의 일반적인 원인입니다.다음으로, 입력 신호 레벨을 확인하십시오. 과도한 입력으로 인해 출력이 포화될 수 있으므로 연산 증폭기의 허용 범위 내에 있습니다.

저항값 그리고 연결 잘못된 저항 배치 또는 잘못된 값으로 인해 예상치 못한 이득이 발생하거나 출력이 전혀 발생하지 않을 수 있으므로 주의 깊게 검사해야 합니다.접지 상태가 불량하거나 연결이 느슨하거나 신호 소스에 잡음이 있을 경우 왜곡이나 불안정이 발생할 수 있습니다.또한 회로 레이아웃이 불량하거나 전원 핀 근처에 적절한 디커플링 커패시터를 사용하지 않는 경우 고주파 발진이 발생할 수 있습니다.

체계적으로 전원 공급 장치 확인, 구성 요소 값, 신호 레벨, 그리고 배선, 반전 및 비반전 증폭기 회로의 대부분의 문제를 신속하게 식별하고 수정할 수 있습니다.

결론

반전 및 비반전 증폭기는 전자 제품의 중요한 회로입니다.부정적인 피드백은 안정적이고 통제된 방식으로 작업하는 데 도움이 됩니다.각 유형에는 신호를 뒤집거나 동일하게 유지해야 하는지에 따라 고유한 용도가 있습니다.이러한 기본 사항을 이해하면 올바른 증폭기를 선택하고 다양한 전자 회로에서 올바르게 사용할 수 있습니다.
