아날로그 오실로스코프 이해를 위한 간단한 가이드
2025-12-01 1682

아날로그 오실로스코프는 여전히 전기 신호의 동작 방식을 확인할 수 있는 가장 자연스러운 방법 중 하나를 제공합니다.즉각적으로 반응하고 추가 처리를 방해하지 않고도 회로를 이해하는 데 도움이 됩니다.이 기사에서는 아날로그 오실로스코프, 작동 방식, 사용 방법 및 여전히 중요한 이유에 대해 논의합니다.

카탈로그

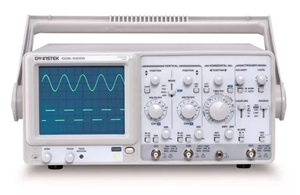

아날로그 오실로스코프란 무엇입니까?

아날로그 오실로스코프는 다음을 보여줍니다. 전압 즉시 변경됩니다.그것은 브라운관 전기 신호를 동물의 움직임으로 바꾸는 것 전자빔, 화면에 보이는 것은 신호에 대한 직접적인 반응입니다.추적은 즉각적으로 반응하므로 이러한 스코프가 여전히 연구실, 강의실 및 오디오 작업에 표시됩니다.

아날로그 오실로스코프는 어떻게 작동합니까?

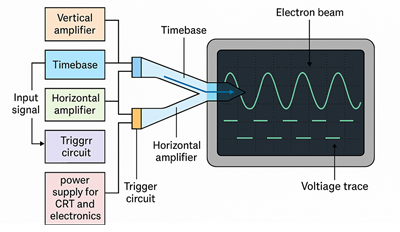

그림 2. 아날로그 오실로스코프가 내부에서 작동하는 방식

범위 내에서 CRT는 가시적인 추적을 형성합니다.입력 신호가 빔을 위아래로 움직이는 동안 전자 빔이 화면을 가로질러 이동합니다.스위프 속도는 빔이 수평으로 이동하는 속도를 설정합니다.

관련된 주요 블록은 다음과 같습니다.

• 수신 신호의 크기를 조정하는 수직 증폭기

• 스윕 속도를 설정하는 타임베이스

• 수평 플레이트를 구동하는 수평 증폭기

• 동일한 지점에서 각 스위프를 시작하는 트리거 회로

• CRT 및 전자 장치용 전원 공급 장치

이를 통해 시간이 지남에 따라 전압이 지속적으로 표시됩니다.

사양

카테고리	사양
디스플레이	CRT 화면, 6~8인치(대각선), 내부 계수선(8×10 분할)
대역폭	20MHz ~ 60MHz(사양에 따라 다름) 모델)
상승 시간	일반 7~10ns
채널	1개 또는 2개의 아날로그 채널
입력 임피던스	1MΩ, 20~30pF
최대 입력 전압	250V(최대 1kHz), 그 이상 고전압 프로브
수직 감도	1mV/div ~ 20V/div
수직 정확도	±3%(통상)
커플링 모드	교류, 직류, 접지
수평 타임베이스	0.1 µs/div ~ 0.5 s/div(다양함) 모델별)
스윕 모드	자동, 일반, 단일, TV-H, TV-V (모델에 따라 다름)
트리거 소스	CH1, CH2, 라인, 외부
트리거 슬로프	상승 또는 하강 에지
트리거 감도	낮은 레벨의 경우 최저 1mV/div 신호
디스플레이 모드	CH1, CH2, ALT, 자르기, 추가, XY
X-Y 모드 위상 오류	3° 미만(최대 50kHz)
교정 출력	1kHz 구형파, 약 0.5V
전력 요구 사항	110~240V AC, 50/60Hz
작동 온도	0°C ~ 40°C
무게	모델에 따라 7~10kg
크기	약 300mm W × 150mm H × 350 mm D

아날로그 오실로스코프 컨트롤

수직 컨트롤- 수직 위치는 트레이스를 위나 아래로 이동하고 구간당 볼트는 파형의 높이를 조정합니다.

수평 컨트롤-수평 위치는 트레이스를 왼쪽이나 오른쪽으로 이동하고 구간당 시간은 화면의 각 구간이 나타내는 시간을 설정합니다.

집중력과 강도 -초점은 빔을 선명하게 하고 강도는 밝기를 제어합니다.너무 많은 밝기를 사용하면 추적이 흐려질 수 있습니다.

트리거링-트리거하면 파형이 제자리에 고정됩니다.Auto는 신호를 찾는 동안 스윕을 계속 실행하고 Normal은 설정된 레벨과 기울기가 충족될 때만 트리거됩니다.

프로브 선택 및 조정

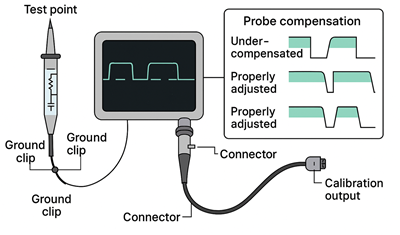

그림 3. 프로브 보상 확인 방법

아날로그 오실로스코프 프로브 측정하려는 회로에 스코프를 연결하십시오.제어된 방식으로 신호를 오실로스코프에 전달하므로 파형이 화면에 정확하게 나타납니다.좋은 프로브는 회로를 보호하고, 노이즈를 낮게 유지하며, 측정의 신뢰성을 유지하는 데 도움이 됩니다.

대부분의 프로브는 겉으로는 단순해 보이지만 내부는 소규모 네트워크를 사용합니다. 저항기와 커패시터 신호가 스코프에 도달하기 전에 신호를 형성합니다.이는 왜곡을 방지하고 파형이 실제 신호에 최대한 가깝게 보이도록 도와줍니다.기본 프로브 설계에는 뾰족한 부분이 포함됩니다. 팁 테스트 포인트를 터치하기 위해 접지 클립, 그리고 커넥터 오실로스코프에 연결되는 것입니다.

올바른 프로브 선택은 수행 중인 작업에 따라 다릅니다.에이 1x 프로브 신호를 직접적으로 보여주며 저전압 및 저주파 테스트에 유용합니다.에이 10x 프로브 감소시키기 때문에 일반적인 선택입니다. 로드 중 회로에서 더 높은 전압을 처리하고 고주파 신호를 깨끗하게 유지합니다. 고전압 프로브 전원 회로에 대한 추가 보호를 추가하는 동시에 전류 프로브 전선 주위의 자기장을 측정하여 회로를 끊지 않고도 전류를 확인할 수 있습니다.

정확한 판독값을 얻으려면 프로브가 다음과 같아야 합니다. 보상.이 작은 조정을 통해 프로브와 오실로스코프가 다양한 주파수에 걸쳐 균일하게 반응하도록 할 수 있습니다.스코프에 내장된 프로브에 프로브를 연결하여 보상을 확인할 수 있습니다. 교정 출력 그리고 작은 것을 조정 나사 까지 구형파 평평한 상단이 있습니다.둥근 모양은 프로브가 보상 부족, 정점이 뾰족한 부분은 다음을 의미합니다. 과잉 보상.

범위를 교정하는 방법?

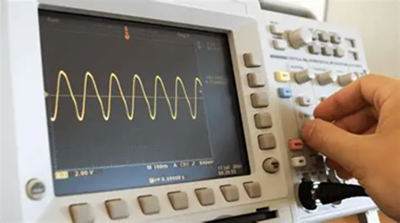

그림 4. 스코프 교정 출력의 사각파 또는 사인파

아날로그 오실로스코프를 교정하면 표시되는 판독값이 실제 값과 일치하는지 확인할 수 있습니다. 전압 그리고 타이밍 당신의 회로에서.스코프가 올바르게 교정되면 파형 높이 그리고 t이미밍 라인 화면에는 신뢰할 수 있는 실제 값이 반영됩니다.이것은 교정 측정을 수행하기 전에 중요한 단계입니다.

프로세스는 일반적으로 안정적인 결과를 제공하는 오실로스코프에 내장된 교정 출력으로 시작됩니다. 구형파 알려진 곳에서 빈도 그리고 진폭.보상된 프로브를 이 출력에 연결하고 수직 규모 그러면 파형이 화면에 명확하게 표시됩니다.측정된 높이는 예상 전압과 일치해야 합니다.그렇지 않은 경우 다음을 사용하여 설정을 수정합니다. 전면 패널 컨트롤.

다음으로 타임베이스.다음을 확인하세요. 기간 교정 신호가 부문별 시간 설정.수직 및 수평 눈금이 모두 알려진 기준과 일치하면 스코프는 다음을 수행할 준비가 된 것입니다. 안정적인 사용.

전체 교정이 더 깊어지고 정밀성이 필요합니다. 참조 장비.이 조정 수준은 일반적으로 수리, 장기 보관, 온도 변화 후 또는 범위가 더 이상 범위와 일치하지 않을 때 수행됩니다. 신뢰할 수 있는 참조.오실로스코프를 사용하는 것과 같은 간단한 습관 워밍업하다 그리고 유지 밝기 중간 정도는 한 세션에서 다음 세션까지 정확성을 유지하는 데 도움이 됩니다.

잘 교정된 오실로스코프는 다음을 제공합니다. 신뢰할 수 있는 측정 회로에서 무슨 일이 일어나고 있는지 더 명확하게 볼 수 있어 읽을 때마다 더 많은 정보를 얻을 수 있습니다. 정확하다 그리고 해석하기 더 쉽습니다.

아날로그 오실로스코프 유지 관리

간단한 유지 관리로 아날로그 스코프의 신뢰성을 유지할 수 있습니다.

• 적절하게 냉각될 수 있도록 먼지 배출구 및 제어 장치

• 손잡이와 스위치의 마모 또는 산화 여부를 검사하세요.

• 교정 출력을 확인한 다음 디스플레이가 여전히 올바르게 보이는지 확인합니다.

아날로그와 디지털 비교

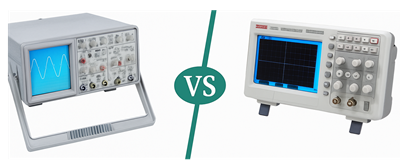

그림 5. 아날로그 오실로스코프와 디지털 오실로스코프의 차이점

특징	아날로그 오실로스코프	디지털 오실로스코프
신호를 표시하는 방법	신호를 직접 보여주세요. 부드러운 실시간 추적이 가능한 CRT	신호를 디지털로 변환 데이터를 저장하고, 화면에 그려요
보기 행동	자연스럽고 흐르는 듯한 디스플레이 즉각적으로 반응한다	일시 정지, 확대, 캡처 가능 일회성 이벤트 및 과거 신호 검토
다음에 가장 적합	오디오 작업, 교육 실험실, 단순 문제 해결	현대 전자제품, 고속 디자인, 임베디드 시스템
신호 세부정보	작은 파형을 찾아내는 데 좋습니다. 변화	자동 측정 기능을 제공하며 심층 분석 도구
추가 기능	대부분의 기본 컨트롤	I2C와 같은 프로토콜을 디코딩할 수 있습니다. SPI, UART
데이터 처리	저장이나 재생 기능 없음	파형, 스크린샷 및 세션 파일
혼합 신호 지원	사용할 수 없음	MSO에는 디지털 채널이 포함되어 있습니다. 아날로그 및 논리 신호를 함께 보기
속도 처리	저속에서 중속까지 최적 신호	빠르고 복잡한 신호 처리 쉽게
실용적 경험	간단한 손잡이와 직접 보기	메뉴 옵션, 수학 도구, 확대/축소 및 고급 트리거
일반적인 사용	교실, 프로젝트 벤치, 수리 작업	고급 실험실, 엔지니어링, 개발 환경

장점과 한계

장점

• 많은 디지털 모델보다 비용이 저렴함

• 즉각적이고 자연스러운 디스플레이

• 간단한 제어

• 저주파 및 중간 주파수 작업에 이상적

제한사항

• 저장, 수학 기능 또는 프로토콜 디코딩 없음

• 빠르거나 복잡한 신호에는 적합하지 않음

• 수동 조정 및 연습 필요

응용

• 전원 켜기 이벤트 및 기타 일회성 동작

• 불규칙하거나 표류하는 신호

• 매우 낮은 주파수와 느린 전압 변화

• 좁은 펄스 및 짧은 버스트

• 빈티지 전자제품 및 오디오 작업

아날로그 오실로스코프가 여전히 중요한 이유는 무엇입니까?

아날로그 오실로스코프는 전기 신호를 시각적으로 보여주기 때문에 여전히 유용합니다. 자연스러운 그리고 즉각적인 방법.이는 누구든지 방법을 이해하는 데 도움이 됩니다. 전압 추가 처리 없이 변경이 가능합니다.심지어 디지털 스코프 표준이 되었지만 아날로그 모델은 여전히 교육, 오디오 작업 및 구형 장치 수리에서 중요한 위치를 차지하고 있습니다.

그들은 당신이 w를 볼 수 있게 함으로써 학습을 더 쉽게 만듭니다.변화를 선도하라 회로를 조정하는 순간.이 실습 피드백은 주파수, 진폭, 위상과 같은 개념을 간단하고 직접적인 방법으로 설명하는 데 도움이 됩니다.

그들의 부드러운 CRT 디스플레이 여전히 즐길 수 있는 모습이 있습니다.꾸준한 빛을 통해 작은 세부 사항도 더 쉽게 알아볼 수 있으므로 아날로그 스코프를 사용하여 찾아낼 수 있습니다. 소리의 미묘한 문제.

또한 다음에도 도움이 됩니다. 빈티지 전자제품 복원.이전 회로는 아날로그 도구를 사용하여 설계되었으므로 동일한 종류의 스코프를 사용하면 문제 해결 더 자연스러워요.아날로그 스코프는 쉽게 볼 수 있으므로 여러분도 감상하실 수 있습니다. 수정하다 그리고 실험하다.

지속적인 추적 디지털 스코프가 놓칠 수 있는 빠르거나 예상치 못한 이벤트를 표시할 수 있습니다.이는 특정 분야에서 가치를 부여합니다. 실험실 그리고 테스트 환경.

아날로그 오실로스코프는 더 이상 현대 전자 제품의 주요 도구는 아니지만 강의실, 스튜디오, 수리대 및 작업장 공간에서 계속해서 그 자리를 차지하고 있습니다.신호에 대한 명확하고 즉각적인 보기를 제공하므로 안정적이고 즐겁게 사용할 수 있습니다.

결론

아날로그 오실로스코프는 읽기 쉽고 신뢰할 수 있는 파형을 명확하고 직접적으로 볼 수 있기 때문에 여전히 유용합니다.사용이 간편하고 학습에 적합하며 오디오 작업이나 오래된 전자 제품에 안정적입니다.어디에나 디지털 스코프가 있어도 아날로그 모델은 부드러운 디스플레이와 즉각적인 선명도로 인해 여전히 그 자리를 유지합니다.
