L7805CV 전압 조절기, 핀아웃, 데이터 시트 및 특성에 대한 완전한 가이드
2024-11-28 10600

L7805CV 전압 조절기는 기본이지만 많은 전자 장치의 주요 부분입니다.3 개의 핀이있는 간단한 설정을 사용하여 꾸준한 5 볼트 출력을 안정적으로 제공합니다.이것은 광범위한 프로젝트에 적합합니다.입력 전압을 7 ~ ​​36 볼트로 처리 할 수 ​​있으며, 자체와 다른 구성 요소가 과열 및 너무 많은 전류를 방지하여 더 오래 지속되는 데 도움이됩니다.작동 방식과 사용 방법을 이해하면 더 좋고 신뢰할 수있는 전자 제품을 구축하는 데 도움이 될 수 있습니다.

목록

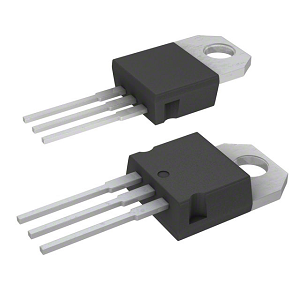

L7805CV 개요

그만큼 L7805CV 꾸준한 5V 출력을 제공하는 간단하고 신뢰할 수있는 전압 조절기입니다.TO-220, SOT-223, TO-263 및 TO-3을 포함하여 다양한 모양으로 제공되므로 공간 제약 조건이 있거나 우수한 열 관리가 필요한 다양한 유형의 프로젝트에 적합 할 수 있습니다.

이 장치는 복잡한 시스템에서 성능을 안정적으로 유지하여 필요한 경우 전압을 조절하여 전압 방울을 방지합니다.전류 제한 및 열 셧다운과 같은 안전 기능이 내장되어있어 너무 많은 부하를 취하거나 너무 뜨거워지지 않도록 보호합니다.이러한 보호는 L7805CV를 특히 어려운 조건에서 신뢰할 수있게합니다.

L7805CV는 적절한 열 관리로 시원하게 유지되면 1 암페어 이상의 출력을 지원할 수 있습니다.일반적으로 고정 된 5V를 제공하도록 설정되었지만 추가 구성 요소로 조정하여 다른 전압을 제공하여 다양한 용도로 더 유연하게 만들 수 있습니다.

L7805CV의 핀 구성

L7805CV의 특성

• 최대 1.5의 출력 전류 a - 장치가 다양한 구성 요소에 전원을 공급하기 위해 최대 1.5 암페어의 정상 전류를 공급할 수 있습니다.

• 다중 출력 전압 (5, 6, 8, 8.5, 9, 12, 15, 18, 24 V) - 다양한 응용 분야에 다양한 전압 레벨을 제공 할 수있는 유연성을 제공합니다.

• 열 과부하 보호 - 과열되면 손상을 방지하기 위해 레귤레이터를 종료합니다.

• 단락 보호 - 단락으로 인해 레귤레이터 및 연결된 장치가 손상되지 않도록 보호합니다.

• 출력 전환 SOA 보호 - 안전한 운영 한도 내에서 레귤레이터를 유지하여 안전한 작동을 보장합니다.

• 2% 출력 전압 공차 (버전) - 민감한 전자 제품에 이상적으로 2% 범위 내에서 정확한 전압 출력을 유지합니다.

• 확장 온도 범위 (버전) - 다양한 환경 조건에 적합한 광범위한 온도에서 안정적으로 작동합니다.

기술 사양

Stmicroelectronics L7805CV의 상세한 사양.

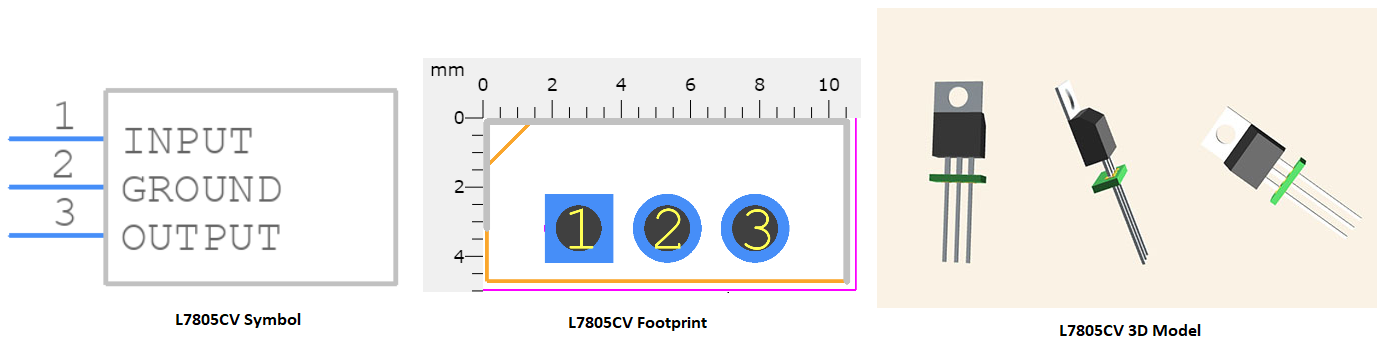

CAD 모델의 L7805CV

L7805CV의 대안

• 78L05

• 78m05

• LT7805

• LM2940

• LM7805

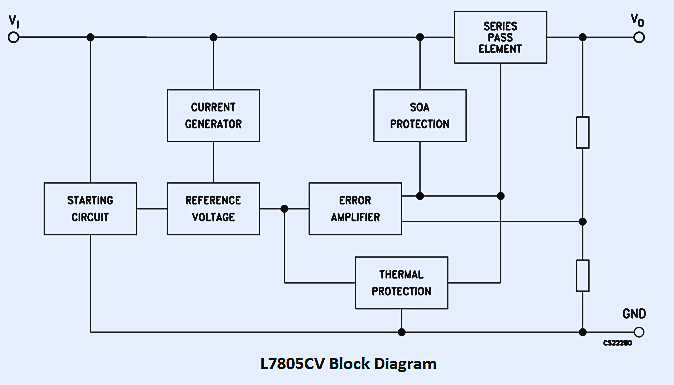

L7805CV의 블록 다이어그램

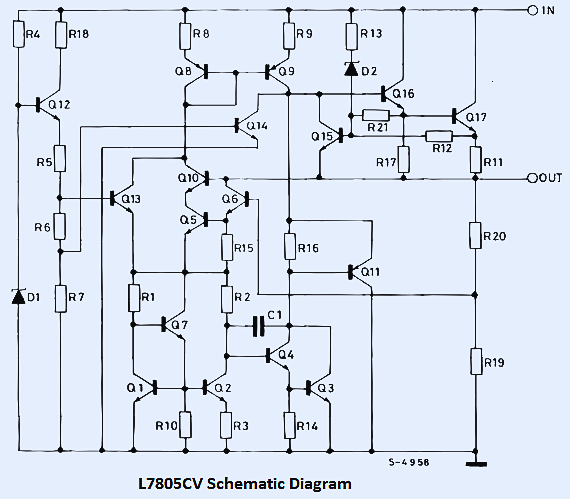

L7805CV의 개략도

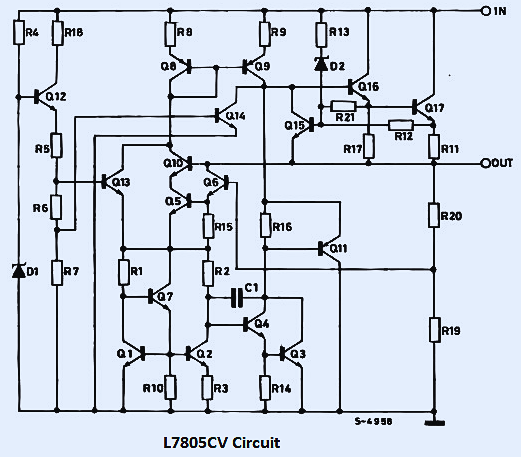

L7805CV 회로

L7805CV 제조업체

Stmicroelectronics는 고급 실리콘 제품을 만드는 것으로 유명한 반도체 산업의 주요 플레이어입니다.이 회사는 다양한 전자 요구를위한 광범위한 반도체 솔루션을 제공합니다.그것은 강력한 특허 및 파트너십 컬렉션으로 인해 System-on-Chip (SOC)과 같은 기술을 이끌도록 도와줍니다.Stmicroelectronics는 혁신과 품질에 중점을 두어 제품을 신뢰할 수 있고 정확하게 만듭니다.전략적 제휴를 형성하고 새로운 시장 동맹에 적응할 수있게함으로써 회사는 빠르게 변화하는 기술 세계에서 계속 발전하고 있습니다.

데이터 시트 PDF

L7805CV 데이터 시트 :
