유형, 용도, 이점 및 비교를 포함한 RGB LED 가이드
2025-10-14 7253

RGB LED는 빛을 사용하는 방식을 변화시켜 빨간색, 녹색, 파란색만으로 수백만 가지 색상을 쉽게 만들 수 있게 되었습니다.강력하고 유연하며 귀하에게 완벽합니다.이 기사에서는 RGB LED의 작동 방식, 유형, 제어 옵션, Arduino 설정, 창의적인 조명 사용, 상위 모델, 이점, 비교, 문제 해결 및 안전 팁에 대해 논의하겠습니다.

목록

RGB LED 작동 방식 이해

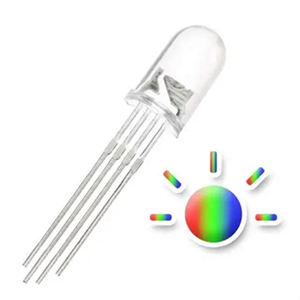

RGB LED는 3개의 작은 발광 다이오드를 결합합니다. 빨간색, 녹색, 파란색 단일 패키지 안에.각 색상의 밝기를 조정하면 가산 색상 모델(컴퓨터 화면 및 디지털 디스플레이에 사용되는 것과 동일한 원리)을 사용하여 다양한 색상을 생성할 수 있습니다.

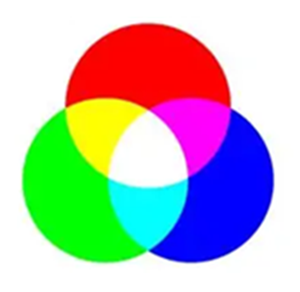

그림 2. 추가 색상 모델

추가 색상 모델

RGB 색상 모델은 빨간색, 녹색, 파란색 빛의 다양한 강도를 혼합하여 색상을 생성합니다.각 색상 채널은 전체 색상과 밝기에 영향을 미칩니다.

• 모든 채널이 최대 밝기 → 흰색

• 모두 꺼짐 → 검정색

• 빨간색 + 녹색 → 노란색

• 녹색 + 파란색 → 청록색

• 빨간색 + 파란색 → 자홍색

색상 혼합은 어떻게 작동합니까?

RGB LED 내부의 각 다이오드는 특정 파장의 빛을 방출합니다.

• 빨간색: 620~630nm

• 녹색: 520~530nm

• 파란색: 460~470nm

이러한 파장이 겹쳐지면 우리의 눈은 이를 혼합된 색상으로 인식합니다.세 가지 사이의 밝기 비율을 조정하면 결과 음영이 결정됩니다.예를 들어 빨간색과 파란색을 높게 유지하면서 녹색 강도를 줄이면 보라색 톤이 만들어집니다.

밝기 및 강도 제어

RGB LED는 펄스 폭 변조(PWM)를 사용하여 밝기를 제어합니다.PWM은 초당 수천 번씩 각 채널을 빠르게 켜고 끕니다.각 사이클(듀티 사이클) 동안 채널이 더 오랫동안 켜져 있을수록 더 밝게 나타납니다.전환이 더욱 부드럽게 보이도록 하기 위해 많은 시스템에서는 인간의 눈이 밝기를 인식하는 방식을 보상하는 감마 보정을 적용합니다.

백색 및 기타 V ariat 이온 생성

세 채널을 모두 동일한 밝기로 설정하면 흰색에 가까운 빛이 생성되지만 RGB 다이오드는 가시 스펙트럼을 완전히 커버하지 못하기 때문에 약간의 색조가 있을 수 있습니다.보다 정확한 흰색을 위해 RGBW LED에는 추가 흰색 다이오드가 포함되어 있습니다.고급 조명은 RGBCCT(이중 흰색) 시스템을 사용하여 색온도를 조절할 수 있고 특히 사진이나 비디오 조명에 유용한 깨끗한 흰색을 사용합니다.

다양한 종류의 RGB LED

표준 RGB LED에는 핀 4개: 색상별 1개, 공유단말 1개.가장 긴 핀이 공통 연결(양극 또는 음극)입니다.각 색상에는 전류를 제한하기 위해 자체 저항이 필요합니다.빨간색 LED는 순방향 전압이 낮기 때문에 저항 값이 약간 다를 수 있습니다.

공통 양극 RGB LED

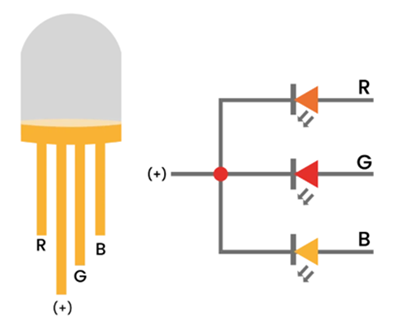

그림 3. 공통 양극 RGB LED

모든 내부 양극은 단일 양극 단자(VCC)에 연결됩니다.각 색상 핀은 저항기를 거쳐 컨트롤러로 이동하며, 컨트롤러는 핀을 LOW로 끌어당겨 해당 색상을 켭니다.

공통 음극 RGB LED

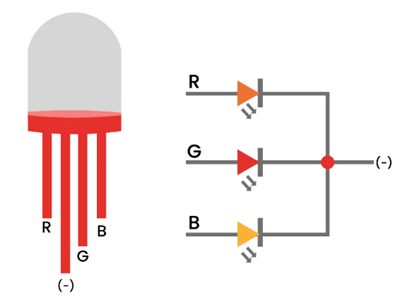

그림 4. 공통 음극 RGB LED

모든 음극은 접지(GND)에 연결됩니다.컨트롤러는 각 색상을 밝히기 위해 HIGH 신호를 보냅니다.

특징	흔한 양극	흔한 음극
공통핀	포지티브(VCC)	접지(GND)
제어 신호	켜려면 낮음	켜려면 높음
컨트롤러 작업	싱크 전류	현재 소스
코딩 용이성	반전된 PWM 필요	표준 PWM
일반적인 용도	LED 스트립, 공유 소모품	간단한 회로

RGB LED 제어 방법

온보드 컨트롤 - 소형 또는 단일 LED 조명의 경우 버튼이나 다이얼이 내장된 온보드 제어 장치가 간단하고 빠르므로 설정이나 빠른 조정에 적합합니다.

앱 제어 - 홈 또는 스튜디오 설정의 경우 COLBOR Studio, Philips Hue 또는 Govee Home과 같은 플랫폼을 통한 앱 제어는 스마트 기능과 완전한 사용자 정의를 제공합니다.색상을 변경하고, 밝기를 조정하고, 조명을 음악과 동기화하고, 여러 설비를 그룹화하거나 Alexa 또는 Google Home과 같은 음성 도우미를 사용할 수도 있습니다.

원격 제어 - LED 조명이 손이 닿지 않는 곳에 설치되어 있는 경우 Wi-Fi나 앱 없이도 쉽게 조정할 수 있으므로 적외선이나 무선 신호를 사용하는 리모컨이 이상적입니다.

고급 제어 시스템 - 스튜디오, 콘서트 또는 영화 세트와 같은 대규모 설정의 경우 DMX512 또는 무선 DMX(CRMX)와 같은 고급 시스템은 여러 조명에 대한 정확하고 확장 가능하며 동기화된 제어를 제공합니다.

RGB LED를 Arduino 보드에 연결하기

Arduino를 사용하여 RGB LED를 제어하는 ​​방법을 배우는 것은 실제 색상 혼합을 확인하는 좋은 방법입니다.

필요한 것

• 아두이노 우노

• 공통음극 RGB LED

• 3 × 220Ω 저항기

• 브레드보드 및 점퍼선

배선도

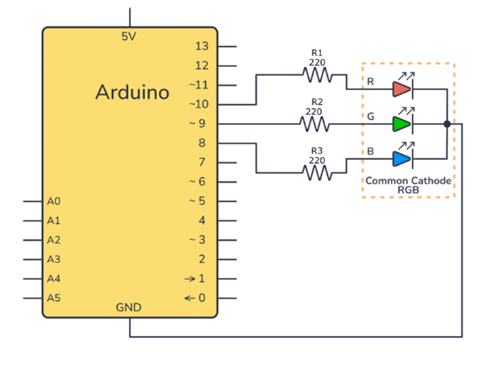

그림 5. Arduino 보드에 대한 공통 음극 RGB LED

각 색상 핀은 자체 저항을 사용합니다.색상 전반에 걸쳐 밝기 균형을 맞추려면 값을 조정하십시오. RGB LED의 공통 음극 핀은 접지(GND)에 연결되어 있습니다. 즉, 모든 색상이 동일한 접지 연결을 공유합니다.Arduino에서 각 색상 핀으로 전송되는 PWM 신호를 조정하여 빨간색, 녹색, 파란색 빛의 밝기와 혼합을 제어하여 다양한 색상을 만들 수 있습니다.

코드 예

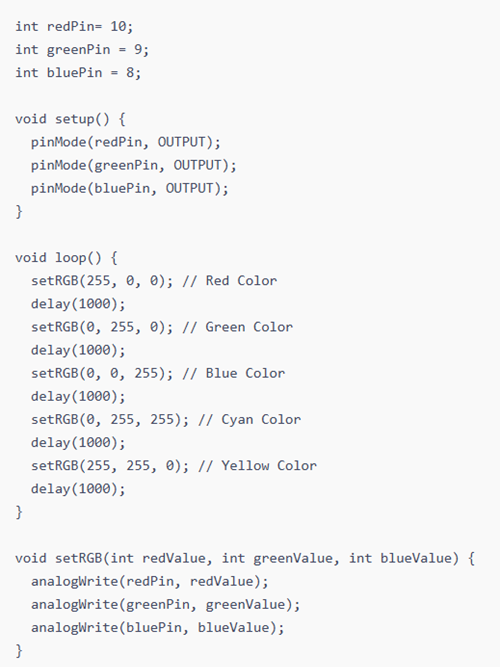

그림 6. 아두이노를 이용하여 다양한 색상을 구현하는 RGB 값

LED 스트립 또는 고전력 RGB LED용 MOSFET 사용

고전력 RGB LED 또는 긴 LED 스트립을 사용하는 경우 Arduino만으로는 이를 안전하게 구동할 만큼 충분한 전류를 공급할 수 없습니다.이를 해결하기 위해 IRLZ44N과 같은 N채널 MOSFET이 스위치로 사용됩니다.각 색상 채널(빨간색, 녹색, 파란색)은 별도의 MOSFET을 통해 제어되므로 Arduino는 핀에 과부하가 걸리지 않고 PWM 신호를 사용하여 밝기와 색상을 관리할 수 있습니다.MOSFET은 전원 공급 장치에서 직접 더 높은 전류를 처리하는 동시에 Arduino와 공통 접지를 공유하여 적절한 작동을 보장합니다.이 설정은 강력한 RGB 조명 시스템을 안전하고 효율적으로 제어할 수 있게 해줍니다.

주소 지정이 가능한 RGB LED(WS2812B / SK6812)

주소 지정이 가능한 LED에는 자체 소형 컨트롤러가 포함되어 있어 독립적인 색상 제어가 가능합니다.

특징	비슷한 물건 RGB	주소 지정 가능 RGB
배선	PWM 핀 3개	데이터 핀 1개
제어	공유 색상	개별 색상
도서관	해당 없음	Adafruit NeoPixel, FastLED
힘	5V/12V	5V
복잡성	쉬운	타이밍에 민감함

전압 스파이크로부터 첫 번째 LED를 보호하려면 데이터 라인에 470Ω 저항을 추가하십시오.스트립 시작 부분의 5V 및 GND 단자에 1000μF 커패시터를 배치하여 전원 공급 장치를 안정화하고 깜박임을 방지합니다.3.3V 마이크로컨트롤러를 사용하는 경우 로직 레벨 시프터를 포함하여 컨트롤러와 5V LED 스트립 간의 적절한 통신을 보장하세요.

사진 및 비디오에 RGB 조명을 사용하는 방법

1. 다채로운 배경: 심도를 위해 밝은 피사체와 배경을 별도로 사용합니다.

2. 시뮬레이션된 그린 스크린: 크로마 작업을 위해 두 개의 녹색 RGB 조명을 벽에 조준합니다.

3. 다중 색상 조명: 영화 같은 대비를 위해 보색 톤(파란색/주황색)을 결합합니다.

4. 영화 같은 분위기: 따뜻한 톤은 아늑함을 줍니다.차가운 톤은 차분함이나 긴장감을 불러일으킵니다.

5. 실용적인 효과: 진정성을 위해 내장된 화재, 경찰 또는 깜박임 효과를 사용하십시오.

COLBOR의 최고의 RGB LED

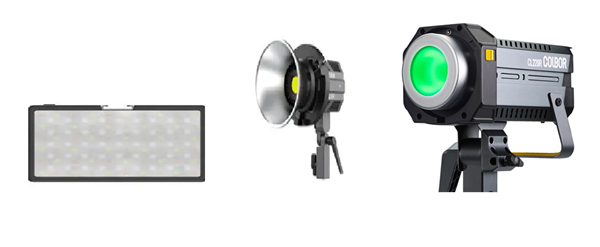

그림 7. 다른 COLBOR RGB 조명 모델

모델	산출 힘	최상의 을 위한	특징
PL8R	8W	여행, 빠른 설정	컴팩트, 13가지 효과, 5000mAh 배터리
CL60R	60W	홈 스튜디오, 스트리밍	오디오 반응형, Bowens 마운트, 앱 제어
CL220R	220W	고급 촬영	RGBCW 시스템, 무선 제어, 알루미늄 본체

RGB 조명의 장점

• 에너지 효율성(종종 기존 전구보다 75% 낮음)

• 긴 수명(일반적으로 25,000시간 이상)

• 수백만 가지 색상 옵션

• 기분과 집중력 향상

• 제작자를 위한 정확한 색상 렌더링(높은 CRI)

• 앱, 원격 및 음성 제어 옵션

• 안전하고 낮은 발열량

• 가정, 스튜디오, 영화 세트장에서 사용 가능

RGB LED와 표준 LED 비교

특징	RGB 주도의	기준 주도의
컬러 출력	빨간색, 녹색, 파란색을 혼합하여 수백만 가지의 그림자	단일 고정 색상
제어	컨트롤러 또는 앱	스위치 또는 조광기
사용 사례	장식적, 창의적, 무대	일반조명
백색 품질	RGBW/RGBCCT는 더 깨끗한 흰색을 제공합니다.	훌륭한
복잡성	더욱 발전된 배선	단순한
비용	약간 높음	낮추다
능률	또한 효율적	높은
수명	비슷한	25,000~50,000시간
최고의 대상	스튜디오, 이벤트, 창작 작품	주택, 사무실

일반적인 RGB LED 문제 해결

잘못된 색상: 배선 혼동으로 인해 발생합니다.핀 순서를 확인하고 LED 유형이 설정과 일치하는지 확인하세요.

깜박임: 일반적으로 불안정한 전원에서 발생합니다.모든 연결을 확보하고 전압을 평활화하기 위해 커패시터를 추가하십시오.

한 가지 색상 꺼짐: 번아웃된 채널이나 추적으로 인해 이 문제가 발생할 수 있습니다.LED를 교체하거나 손상된 경로를 수리하십시오.

밝기가 고르지 않음: 저항이 일치하지 않을 때 발생합니다.조명 수준을 고르게 하기 위해 저항 값의 균형을 맞춥니다.

색상 변화: 감마 보정이 적용되지 않은 경우 발생합니다.더 부드러운 페이드를 위해 감마 보정을 활성화합니다.

전압 강하: 장거리 달리기에서는 일반적입니다.더 두꺼운 전선을 사용하고 스트립을 따라 전원을 주입하여 밝기를 유지하십시오.

과열: 과전류로 인해 발생합니다.저항기 값을 확인하고 열 방출을 개선합니다.

소프트웨어 문제: 잘못된 핀 매핑으로 인해 발생합니다.코드를 다시 확인하고 핀이 하드웨어와 일치하는지 확인하세요.

유지 관리 및 안전 팁

• LED의 전압/전류를 전원 공급 장치와 일치시키십시오.

• 고품질 커넥터와 케이블을 사용하십시오.

• 알루미늄 지지대를 사용하면 방열이 도움이 됩니다.

• 렌즈와 디퓨저를 부드럽게 청소하십시오.

• 조명을 시원하고 건조하게 보관하십시오.

• 펌웨어와 앱을 최신 상태로 유지하세요.

• 중요한 촬영 전에 정기적으로 조명을 테스트하십시오.

결론

RGB LED를 사용하면 색상, 분위기, 밝기를 정밀하게 제어할 수 있습니다.간단한 DIY 프로젝트부터 창의적인 조명 설정까지 원하는 분위기를 쉽게 디자인할 수 있습니다.작동 방식을 이해하고 나면 책상부터 전체 스튜디오 설정까지 어디에서나 사용할 수 있습니다.
