IRLZ44N MOSFET 데이터 시트 : 디자인 요소 및 기능
2024-10-02 9395

고출력 장치와 관련하여 혁신의 흥분은 종종 전력을 효율적으로 관리하고 신뢰할 수있는 성능을 보장하는 문제와 혼합됩니다.이러한 요구를 처리 할 수있는 구성 요소를 선택하는 복잡한 작업에 직면 할 수 있습니다.국제 정류기 (IR)의 IRLZ44N은 핵심 플레이어로 눈에 띄며, 논리 수준 제어의 복잡성과 고전력 응용 프로그램의 균형을 맞추고 있습니다.산업 시스템을 구축하든 DIY 프로젝트를 미세 조정하든이 MOSFET의 뉘앙스를 이해하면 최적의 성능을 달성하는 데 모든 차이가 생길 수 있습니다.이 기사에서는 IRLZ44N의 기능과 전력 시스템 설계를 높이는 방법을 살펴 보겠습니다.

목록

IRLZ44N Power MOSFET을 사용하여 전원 시스템 설계

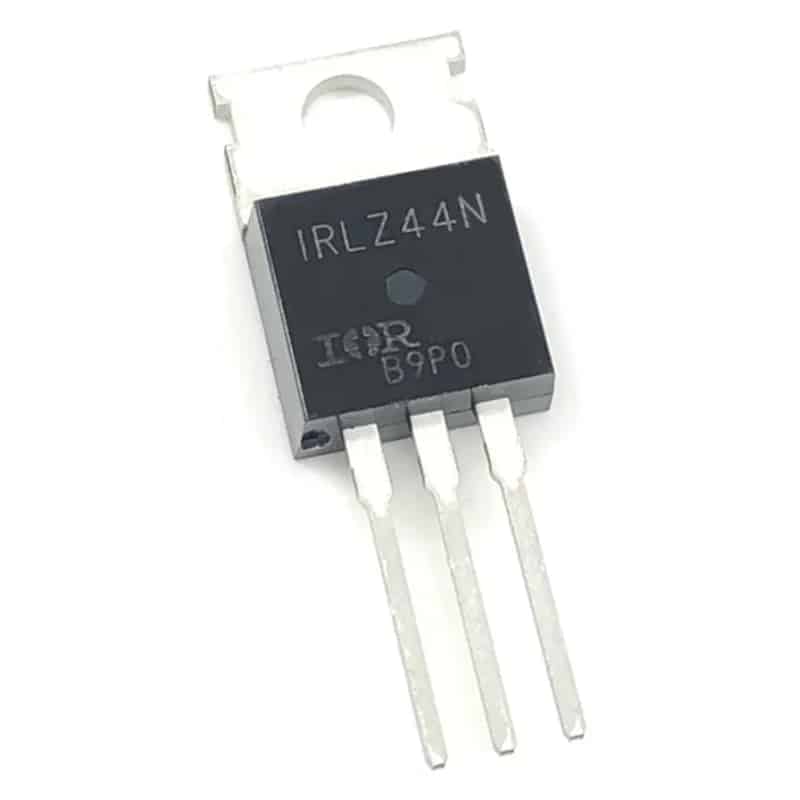

그만큼 irlz44n , N- 채널 향상 모드 MOSFET은 강력한 기능으로 인해 다양한 구성이 뛰어납니다.원래 국제 정류기 출신으로 초기 형태의 중단에도 불구하고 인기가 있습니다.전류 및 전압 처리의 균형은 선호하는 선택으로 인피온과 같은 라이벌에 대한 신뢰성과 비용 효율성을 제공합니다.TO-220 및 D2PAK 패키지로 제공되는 IRLZ44N은 일관된 성능을 제공합니다.아래 표에는 설계에서 고려해야 할 작동 온도 및 전기 등급과 같은 포괄적 인 사양이 포함되어 있습니다.

사양	값
최고 전류 배수	41 a 연속 DC, 160 A 펄스
고장 배수 소스 전압 (VDS)	55 v
한계점 게이트 소스 전압 (VGS)	1 ~ 2 v
베이스에 미터 포화 전압	약 -1.1 v
단말기 커패시턴스 (VGS = 0 V, VDS = 25 V)	입력 : 1.7 nf 출력 : 0.4 nf
국가에서 저항	~ 25 Mohms VGS = 5 v ~ 22 Mohms vgs = 10 v에서
이행 시간	~ 100 ns
운영 온도	-55 ° C ~ 175 ° C

전원 시스템의 다목적 응용

공식적인 자격이 부족함에도 불구하고 IRLZ44N은 전력 시스템 설계에서 다재다능합니다.

• 고전압 선형 조정기,

• 비자기 스위칭 변환기 (예 : 벅 및 부스트 컨버터),

• 공명 변환기 (반 및 풀 브리지 구성).

IRLZ44N을 사용한 로직 레벨 제어

논리 제어에서 IRLZ44N의 이점을 이해합니다

IRLZ44N은 낮은 게이트 전압 임계 값을 자랑하여 마이크로 컨트롤러 GPIO 핀을 통해 제어에 적합합니다.이 호환성은 5V 및 LVCMOS 로직 패밀리로 확장되어 원활한 통합을 제공합니다.이 장치는 또한 낮은 현장 저항을 나타내며 전력 관리를 향상시킵니다.이 기능은 특히 전송 특성에서 강조되어 게이트 전압과 국가 저항 사이의 상호 작용을 보여줍니다.이러한 미묘한 특성은 에너지를 효율적으로 관리 할 수있는 장치의 능력을 보여줍니다.

PWM 제어 기술 및 응용 프로그램

저전력 전환 변환기에서 PWM 드라이버는 전압 안정성을 유지하기 위해 IRLZ44N을 관리합니다.고전압 비교기 또는 전류 센스 증폭기를 사용함으로써 정확한 PWM 듀티 사이클 조정을 통해 정상 조절이 달성됩니다.이 접근법은 LLC 공진 변환기와 같은 응용 분야에서 일반적이며, 여기서 컨트롤러는 최적의 LC 단계 작동을 위해 PWM 주파수를 미세하게 조정합니다.이러한 조정은 정확한 제어가 혁신의 캔버스가되는 전력 전자 제품의 새로운 가능성을 시사합니다.

더 높은 전류 관리에 대한 실질적인 접근

더 높은 전류를 수용하기 위해, 다수의 IRLZ44N을 병렬로 이용할 수있다.이 전략은 전류 흐름 증가를 요구하는 상황에서 전형적입니다.그러나이 설정은 기생 커패시턴스 및 인덕턴스로 인해 진동을 도입 할 수 있습니다.실제적인 접근법은 이러한 과도를 완화하기 위해 게이트와 직렬로 작은 저항 (약 10 옴)을 추가하는 것입니다.데이터 시트에서 종종 누락 된 이러한 세부 사항은 설계의 전력 무결성을 해결해야 할 필요성을 강조합니다.

고급 기능을위한 대체 MOSFET을 탐색합니다

Infineon과 같은 제조업체는 유사한 논리 수준의 운전 능력이 있지만 전력 등급을 향상시키는 다양한 MOSFET을 제공합니다.이러한 대안을 조사하면 전력 처리가 우선하는 설계로 이어질 수 있으며 전력 시스템의 새로운 기술을위한 길을 열어줍니다.이러한 구성 요소에 대한 깊은 이해는 반도체 응용 분야의 복잡하고 유망한 환경을 밝힙니다.
