반파 정류기 학습: 작동, 기호, 회로, 응용 및 출력
2025-12-18 5165

대부분의 전자 장치는 DC 전원을 사용하는 반면, 가정과 산업에 공급되는 주 전력은 교류(AC)입니다.반파정류기는 가장 간단한 정류기이다.이는 하나의 다이오드, 저항기, 때로는 변압기를 사용하여 맥동 DC를 생성합니다.이 기사에서는 반파 정류기의 작동 방식을 설명하고 회로와 기호를 보여주고 기본 공식을 소개합니다.또한 반파 정류기와 전파 정류기를 비교하여 각각의 사용 시기를 보여줍니다.시작해 봅시다!

카탈로그

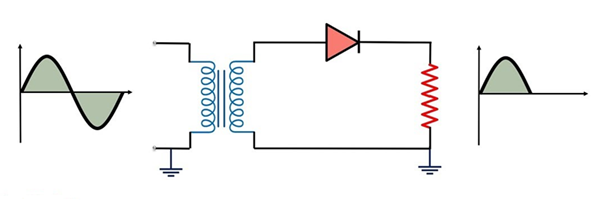

그림 1. 반파 정류기 회로

반파 정류기란 무엇입니까?

반파 정류기 변환하는 데 사용되는 가장 간단한 유형의 정류기입니다. 교류(AC) 으로 직류(DC).반파 정류기는 AC 파형의 절반만 통과시키고 나머지 절반은 차단함으로써 작동합니다.이는 부하 저항기와 함께 단일 다이오드를 사용하고 때로는 절연 또는 전압 조정을 위한 변압기를 사용하여 수행됩니다.

반파정류기에서 생성된 출력은 한 방향으로만 흐르지만 매끄럽지 않습니다.대신에 맥동 DC라고 알려진 일련의 펄스로 나타납니다.이 때문에 일반적으로 출력을 보다 안정적으로 만들기 위해 필터가 추가됩니다.AC 파형의 절반을 사용하지 않기 때문에 반파 정류기의 효율은 전파 정류기의 효율보다 낮습니다.

반파 정류기 기호

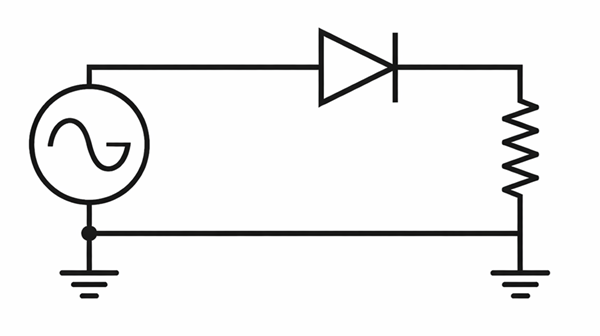

그림 2. 반파 정류기 기호

반파 정류기에는 AC 소스, 다이오드 및 부하 저항이 포함됩니다.다이오드는 전류가 한 방향으로만 흐르도록 허용하므로 AC 파형의 절반만 통과하고 나머지 절반은 차단됩니다.출력 전압은 저항기를 통해 나타나며 단일 방향으로 흐르면서 맥동 DC를 생성합니다.이 기호는 가장 기본적인 정류 형태를 나타내며 AC 전원이 DC로 변환되는 방식을 설명하는 데 사용됩니다.

반파 정류기 회로 다이어그램

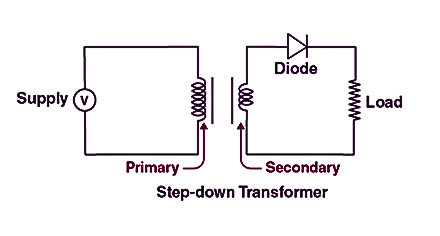

그림 3. 반파 정류기 회로 다이어그램

AC 공급 장치는 먼저 전압을 낮추고 절연을 제공하는 강압 변압기에 연결됩니다.그런 다음 변압기의 AC 출력이 단일 다이오드에 적용됩니다.AC 사이클의 절반 동안 다이오드는 전류가 부하 저항을 통해 흐르도록 허용하여 출력 전압을 생성합니다.나머지 절반 동안에는 다이오드가 전류를 차단합니다.결과적으로 부하 양단의 전압은 한 방향으로만 흐르는 DC 맥동입니다.

반파정류기의 출력파형

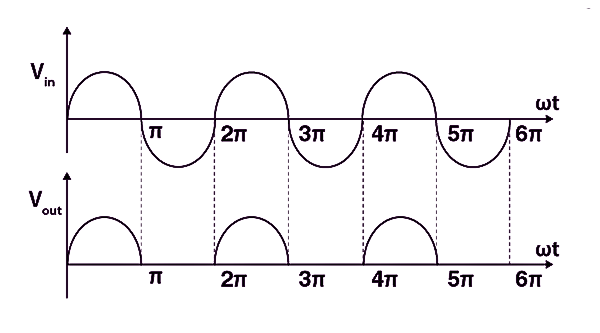

그림 4. 반파 정류기의 출력 파형

상단 파동은 입력 AC 전압으로, 양의 주기와 음의 주기를 모두 갖습니다.하단 파동은 출력 전압으로, AC 신호의 양의 절반만 나타납니다.양의 반주기 동안 다이오드는 전도되고 출력에는 전압이 존재합니다.음의 반주기 동안 다이오드는 전류를 차단하므로 출력 전압은 0이 됩니다.이로 인해 한 방향으로 흐르지만 원활하지 않은 맥동 DC 출력이 발생합니다.

반파 정류기 계산 공식

피크 입력 전압:

뷔_엠 = AC 입력 전압의 최대값

평균(DC) 출력 전압:

평균(DC) 출력 전류:

RMS 출력 전압:

RMS 출력 전류:

파급력:

정류 효율:

다이오드의 피크 역전압(PIV):

반파 정류기의 전력 손실

반파 정류기가 에너지를 낭비하는 이유는 무엇입니까?이 회로는 들어오는 AC 신호의 한 부분만 사용하고 나머지 부분은 다이오드에 의해 차단되어 출력을 생성하지 않습니다.여분의 에너지는 열로 방출됩니다. 다이오드, 연결 전선, 그리고 부하 저항기.이러한 손실로 인해 사용 가능한 출력이 크게 감소하므로 이 정류기는 전력을 많이 요구하는 애플리케이션보다는 교육용, 연구실 시연 및 기본 테스트 회로로 제한됩니다.

반파 정류기의 효율성

반파 정류기의 효율은 입력 AC 전력을 DC 출력 전력으로 얼마나 효과적으로 변경하는지를 나타냅니다.이상적인 조건에서 가능한 최고 효율은 약 40.6%이는 공급된 에너지의 절반 미만이 유용한 출력이 된다는 것을 의미합니다.실제 회로에서는 내부 저항 및 부품 손실로 인해 이 값이 더욱 떨어지므로 정류기가 효율적인 전력 변환에 적합하지 않게 됩니다.

반파 정류기의 리플 요인

리플 인자는 정류된 출력 전압에 남아 있는 ariat 이온의 양을 나타냅니다.반파 정류기는 분리된 펄스에서 DC를 생성하기 때문에 출력에는 안정된 레벨 대신 효율적인 변동이 포함됩니다.스무딩 구성 요소가 없으면 파급 요인은 대략 다음과 같습니다. 1.21, 변동 부분이 평균 출력보다 큰 것을 나타냅니다.이 효과를 줄이기 위해 필터 커패시터를 추가하여 전압을 평활화합니다.

필터 커패시터가 있는 반파 정류기

필터 커패시터가 있는 반파 정류기는 출력 전압을 덜 울퉁불퉁하고 더 안정적으로 만드는 데 도움이 됩니다.커패시터는 부하 저항기 양단에 배치됩니다.다이오드가 전류를 통과시키면 커패시터는 충전을 통해 에너지를 저장합니다.다이오드가 꺼지면 커패시터는 저장된 에너지를 부하로 방출합니다.이는 펄스 사이의 간격을 메우고 출력의 리플을 줄입니다.이는 DC 출력을 향상시키기는 하지만 여전히 다른 정류기 유형만큼 부드럽거나 효율적이지는 않습니다.

반파정류기의 장점과 단점

반파 정류기의 장점:

• 매우 간단한 회로 설계

• 다이오드는 하나만 필요합니다.

• 작은 회로 크기

• 저전류 애플리케이션에 유용

반파 정류기의 단점:

• 효율성이 매우 낮음

• AC 입력주기의 절반만 사용

• 출력 전압에는 큰 리플이 포함되어 있습니다.

• DC 출력이 원활하지 않습니다.

• 불량한 전압 조절

• 고전류 또는 고전력 사용에는 적합하지 않습니다.

• 다른 정류기에 비해 전력 손실이 높음

• 출력 향상을 위해 대형 필터 구성요소 필요

반파 정류기와 전파 정류기

반파 정류기는 AC 파형의 절반만 사용하여 AC를 DC로 변환하므로 간단하지만 비효율적입니다.전파 정류기는 AC 파형의 두 절반을 모두 사용하여 더 부드럽고 효율적인 DC 출력을 생성합니다.

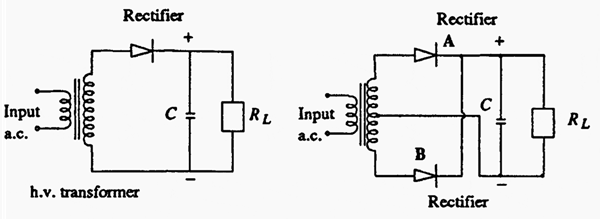

그림 5. 반파 정류기와 전파 정류기 비교

반파 정류기의 응용

교육적인 – 기본 정류기와 다이오드 개념을 가르치는 데 사용됩니다.

연구실 – 간단한 테스트 및 데모 회로에 적용

학생 프로젝트 – 기본 전자 제품 제작에 사용됩니다.

AM 라디오 감지 – 전파에서 오디오 신호를 감지하는 데 도움이 됩니다.

저전력 배터리 충전 – 소형, 저전류 장치에 적합

간단한 전원 공급 장치 – 부드러움이 필요하지 않은 기본 DC 출력 제공

프로토타입 회로 – 심플한 디자인으로 빠른 테스트에 사용

신호 클리핑 회로 – 신호 파형의 일부를 제한합니다.

LED 표시 회로 – 저전류 애플리케이션에서 LED에 전원을 공급합니다.

타이밍 및 트리거링 회로 – 기본 DC 펄스 제공

센서 전원 – 간단한 센서에 DC를 공급합니다.

DIY 전자제품 키트 – 일반적으로 초보자 키트에 포함됨

정류기 시연 – AC-DC 변환을 시각적으로 표시하는 데 사용됩니다.

결론

반파 정류기는 AC를 DC로 변환하는 간단하고 저렴한 방법으로 주로 학습 및 기본 실험에 사용됩니다.효율이 낮고 리플이 높지만 정류의 기본 개념을 이해하는 데 도움이 되며 보다 발전된 정류 회로를 준비할 수 있습니다.
