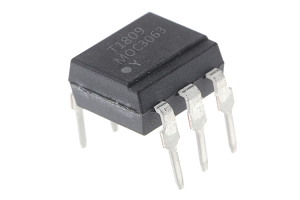

MOC3063 TRIAC OPTOISOLATOR IC 가이드 핀 다이어그램, 기능 및 세부 사항
2024-12-06 3104

MOC3063 IC는 효율적인 광학 분리를 위해 설계된 6 핀 I/O Optocoupler로, 갈륨 아르 세나이드 적외선을 TRIAC 출력 및 제로 크로스 회로와 결합했습니다.이 구성은 스위칭 노이즈를 최소화하고 115/240 VAC 라인으로 구동되는 장치에서 원활한 작동을 보장합니다.IC는 AC 모터 드라이브와 같은 응용 분야에서 널리 사용되며, 에너지 효율적이고 안정적인 모터 제어를위한 정확한 전력 변조를 가능하게합니다.또한 밸브, 솔레노이드 및 기타 전자 기계 장치 관리에 사용되어 산업 및 가정 시스템 모두에서 훌륭합니다.MOC3063은 민감한 회로 손상으로 인해 고전압을 방지 할 수있는 능력으로 다양한 응용 분야에서 안전 및 시스템 신뢰성을 향상시킵니다.

목록

MOC3063 기능 및 사양

MOC3063 IC는 전자 시스템에서 효율적이고 신뢰할 수있는 제어에 사용되는 OptoCoupler입니다.

• 입력 IR 다이오드 - 최대 50mA 전류, 6V 역전 전압 및 120MW 전력 소실을 처리합니다.

• 출력 사진 Triac - 고전압 안정성에 이상적인 600V 전압, 1A 피크 전류 및 150MW 전력 손실을 지원합니다.

• 에너지 효율 - 5mA 전류로 작동하며 -40 ° C에서 100 ° C의 온도에서 작동합니다.

• 고급 기능 - 전압 교차로는 전기 노이즈를 최소화하여 115/240 VAC 전력의 원활한 제어를 가능하게합니다.

MOC3063 핀아웃

IC에는 6 개의 I/O 핀이 있습니다.핀아웃 및 내부 회로 세부 사항은 아래 표와 이미지를 참조 할 수 있습니다.

핀 숫자	핀 유형
1	양극
2	음극
3	NC (아님 연결된)
4	기본 단말기
5	기판 (do 연결되지 않음)
6	기본 단말기

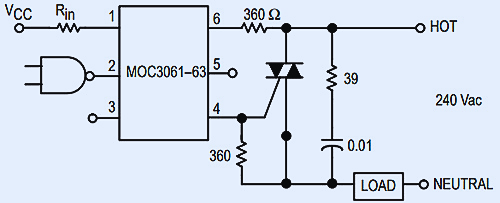

MoC3063은 어떻게 작동합니까?

광선 전환기 또는 Optocoupler는 광 변환기, 포토 도링턴 트랜지스터, 사진 트라이브 및 사진 SCR을 포함한 다양한 유형으로 제공됩니다.사진 트라이어 및 사진 SCR 유형은 일반적으로 AC 및 고전력 회로에서 사용됩니다.그만큼 MOC3063 OptoSolator는 종종 이러한 응용 분야에서 출력에서 ​​입력을 분리하여 AC 라인을 안전하게 전환하여 고전압으로부터 귀하와 민감한 구성 요소를 보호합니다.

MoC3063에는 AC 파형이 0 전압을 가로 지르면 트리릭을 전환하여 노이즈 및 간섭을 최소화하는 제로 크로싱 기능이 포함되어 있습니다.이것은 트라이크의 수명을 연장 할뿐만 아니라 다운 스트림 장비를 보호합니다.소비자 전자 및 산업 자동화의 AC 부하를 제어하는 ​​데 이상적이며 안정적인 작동을 보장합니다.제로 교차 기술을 이해하면 엔지니어는 더 나은 효율성, 안전 및 시스템 수명을 위해 이점을 최적화 할 수 있습니다.

MOC3063 대안

• MOC3020

• MOC3041

• TLP363J

MOC3063 포장 옵션

• 홀 패키지 - 내구성이 뛰어나고 수동으로 조립하기 쉽기 때문에 프로토 타입에 이상적입니다.0.4 인치 리드 간격으로 PCB 구멍을 통해 삽입되고 납땜되어 강력한 연결이 제공됩니다.그들은 기계적 스트레스가있는 응용 프로그램에 선호됩니다.

• 표면 장착 장치 (SMD) 패키지 -SMD 패키지는 소형 설계에 사용되며 PCB 표면에 직접 장착됩니다.그들은 공간을 절약하고 성능을 향상 시키며 고주파 응용 프로그램에 이상적입니다.

• 비교 - 홀 패키지는 강력한 기계적지지를 제공하는 반면 SMD 패키지는 공간을 절약하고 자동 조립에 더 좋습니다.선택은 내구성 및 공간과 같은 프로젝트 요구에 따라 다릅니다.

MOC3063 응용 프로그램

• AC 모터 드라이브 - 제어 회로를 고출력 구성 요소로부터 분리하여 논리를 보호하고 장비 수명을 확장합니다.

• 조명 및 온도 제어 -저전력 제어를 고출력 회로와 분리하여 정확도와 에너지 효율을 향상시킵니다.

• 밸브 및 솔레노이드 제어 - 자동화 된 제조에서 정확한 타이밍을 위해 격리를 제공하고 소음을 줄입니다.

• 일반적인 사용 - 민감한 구성 요소를 보호하고 안정적인 시스템 성능을 보장합니다.

MOC3063 IC 2 차원 모델

MOC3063의 2D 모델은 회로를위한 정확하고 효율적인 설계를 만드는 데 도움이됩니다.이러한 모델을 사용함으로써 설계 프로세스는 더 빠르고 신뢰할 수있어 현대 기술을 따라 잡는 강력하고 적응 가능한 전자 시스템을 생성하게됩니다.
