모터 스타터: 기능, 용도 및 각 스타터를 사용해야 하는 경우
2025-11-27 1605

모터 스타터는 모터가 안전하게 시동되고, 높은 시동 전류를 제어하며, 시스템이 손상되지 않도록 보호합니다.단순한 스위치가 제공할 수 없는 안전성과 제어 기능을 추가합니다.이 기사에서는 모터 스타터의 기본 사항, 모터에 스타터가 필요한 이유, 핵심 기능, 작업 프로세스, 다이어그램, 시동 방법, 비교, 기능, 애플리케이션 및 올바른 스타터를 선택하는 방법에 대해 논의합니다.

카탈로그

모터 스타터 기본 사항

모터 스타터는 모터를 전환하는 데 사용되는 전기 장치입니다. 켜고 끄기 작동 중에 보호하십시오.이는 시동 시 소모되는 높은 전류를 관리하고 전기 조건이 안전하지 않게 되면 모터의 연결을 끊기 때문에 계전기 이상의 기능을 수행합니다.

모터가 시동되면 정상 작동 전류의 몇 배를 끌어당깁니다.이러한 서지를 관리할 스타터가 없으면 모터가 과열되거나 조기에 고장날 수 있습니다.스타터는 전류를 제어하고 문제가 발생하면 시스템을 종료합니다.

모터에 스타터가 필요한 이유는 무엇입니까?

그림 2. 정지 상태의 유도 전동기

유도 전동기는 매우 큰 돌입 전류를 소비하기 때문에 시동 시 전원에 직접 연결할 수 없습니다.이러한 전류 서지는 과열, 절연 손상 및 다른 장비에 영향을 미치는 전압 강하를 유발할 수 있습니다.

유도 전동기가 높은 시동 전류를 소비하는 이유

모터가 정지 상태일 때 슬립은 1입니다. 슬립은 고정자의 회전 자기장과 회전자 속도의 차이입니다.정지 상태에서는 로터의 임피던스가 낮기 때문에 전원을 가하면 큰 전류가 흐릅니다.이 전류는 모터를 자화하고 회전을 시작하는 데 필요합니다.회전자의 속도가 빨라지면 슬립이 감소하고 임피던스가 증가하며 전류는 정상 수준으로 안정됩니다.

돌입 전류가 위험한 이유는 무엇입니까?

높은 돌입 전류는 다음을 가능하게 합니다.

• 전부하 전류의 5~8배에 도달

• 권선 과열 및 절연 손상

• 전압 강하 원인

• 스트레스 케이블 및 스위칭 장비

제어하지 않으면 이러한 효과로 인해 모터 수명이 단축되고 공급 시스템이 불안정해집니다.

스타터가 문제를 어떻게 해결합니까?

스타터는 모터가 작동 속도에 도달할 때까지 초기 전류를 제한하거나 제어합니다.또한 작동 중 상태를 모니터링하고 과부하, 저전압 또는 기타 오류 발생 시 모터 연결을 끊습니다.

모터 스타터의 핵심 기능

• 안전한 모터 시동

• 안전한 정지 또는 제어된 감속

• 필요 시 방향 제어

• 과부하, 저전압, 위상 손실 및 불균형으로부터 보호

모터 스타터는 어떻게 작동합니까?

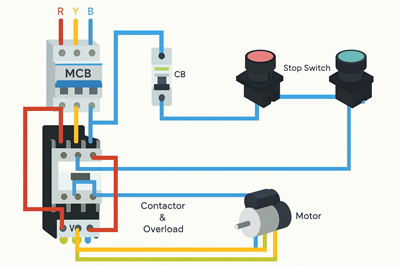

그림 3. 모터 스타터가 완벽하게 작동하는 방법

스타터는 모터를 연결하거나 분리하여 비정상적인 상황으로부터 모터를 보호합니다. 수동 스타터 간단한 레버나 스위치를 사용하지만 보호 기능이 제한적이므로 산업용 설정에서는 거의 사용되지 않습니다.대부분의 애플리케이션은 다음 사항에 의존합니다. 자기 스타터, 접촉기와 과부하 계전기를 사용합니다.제어 코일에 전원이 공급되면 접촉기가 닫히고 모터에 전원이 공급됩니다.과부하가 발생하면 릴레이가 제어 회로를 차단하고 모터를 정지시킵니다.

제어 회로에는 일반적으로 다음이 포함됩니다. 푸시 버튼 쌍 시작 및 중지.시작 버튼을 누르면 코일에 전원이 공급되고 보조 접점은 중지 버튼을 누를 때까지 코일을 래치 상태로 유지합니다.만약에 힘 이다 잃어버린, 전원이 복구되면 접촉기가 떨어지고 모터는 꺼진 상태를 유지하므로 예기치 않은 재시동을 방지할 수 있습니다.

에서 직접 온라인(DOL) 구성에서는 스타터가 전체 라인 전압을 모터에 직접 적용합니다.이 접근 방식은 전기 시스템이 높은 돌입 전류를 견딜 수 있는 중소형 모터에 일반적입니다.

모터 스타터 다이어그램 읽기

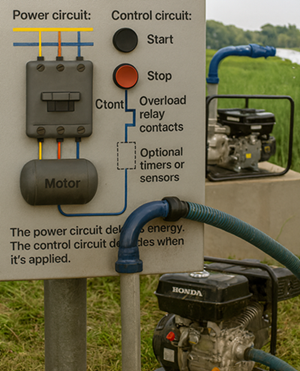

그림 4. 모터 스타터 배선도

전원 회로:

• L1, L2, L3

• 접촉기

• 과부하 릴레이

• 모터

제어 회로:

• 시작 및 중지 버튼

• 접촉기 코일 및 보조 접점

• 과부하 릴레이 접점

• 옵션 타이머 또는 센서

모터 시동 방법

부하와 공급 조건이 다르면 시동 기술도 달라야 합니다.

전체 전압(라인 전체)- 모터를 전체 공급 장치에 직접 연결합니다.고전류, 높은 토크.소형 모터에 적합합니다.

전체 전압 반전- 정방향 및 역방향 작동을 위해 2개의 연동 접촉기를 사용합니다.

다중 속도 스타터- 극이나 권선을 전환하여 미리 설정된 속도로 모터를 작동시킵니다.

감소된 전압 시동- 처음에는 낮은 전압을 공급한 다음 전체 전압으로 전환하여 스트레스를 줄입니다.

일반 스타터 비교

스타터 유형	시작 현재	시작 토크	비용	최고 사용
DOL	매우 높음	높음	낮음	소형 모터
스타-델타	낮음	낮음	중간	중형 모터, 경부하
자동 변압기	낮음 ~ 중간	중간에서 높음	높음	대형 모터
소프트 스타터	부드럽고 통제된	중간	중간에서 높음	펌프, 팬, 컨베이어
VFD	완전히 제어됨	조절 가능	최고	가변 속도 요구 사항

모터 스타터의 특징

• 안전한 시동 및 정지

• 올바른 전력 및 전류 매칭

• 과부하 보호 기능 내장

• 원격 작업 옵션

• 조깅 및 위치 지정을 위한 빠른 전환

응용

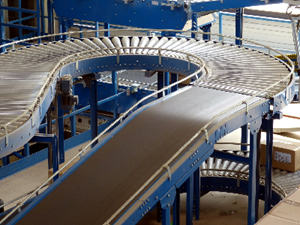

그림 5. 모터 시동이 제어되는 컨베이어 시스템

산업기계: 컨베이어, 믹서, 압축기

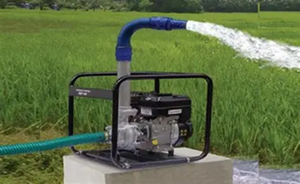

그림 6. 모터 스타터는 펌프 모터의 안전한 작동을 위해 사용됩니다.

워터 펌프: 건물 공급 시스템, 관개, 깊은 우물

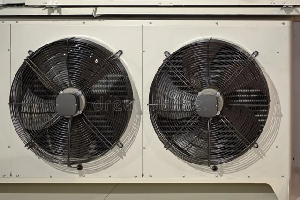

그림 7. 모터 스타터는 HVAC 시스템에 사용됩니다.

공조: 팬, 송풍기, 압축기

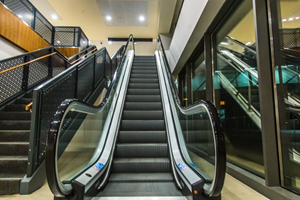

그림 8. 에스컬레이터는 강력한 모터를 사용해 계단을 이동합니다

엘리베이터 및 에스컬레이터: 부드러운 움직임과 안전한 정지

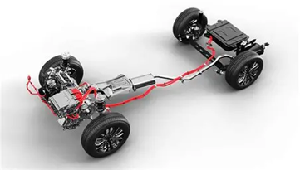

그림 9. 자동차 전기 및 하이브리드 구동 시스템의 모터 스타터 사용

자동차 시스템: 전기 및 하이브리드 구동 부품

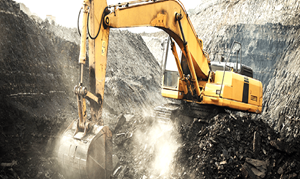

그림 10. 강기동전류 제어에 사용

광업 및 석유: 열악한 환경의 중장비

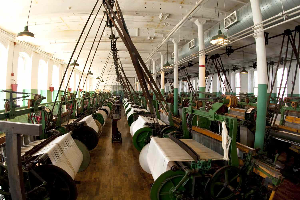

그림 11. 전기 모터를 사용하는 기계

섬유공장: 부드러운 가속이 필요한 직기 및 스핀들

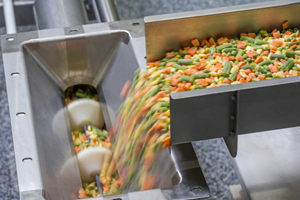

그림 12. 식품 가공에 모터 스타터 사용

식품 가공: 믹서, 슬라이서, 컨베이어 시스템

그림 13. 모터 스타터는 두 애플리케이션 모두에서 중요합니다.

재생에너지: 풍력 터빈 제어 모터 및 태양광 추적

모터 스타터 선택

모터 크기 및 부하 유형 모터가 클수록 시동 전류가 더 높아지며 제어되고 부드러운 시동을 제공하기 위해 소프트 스타터 또는 VFD가 필요할 수 있습니다.관성이 높은 부하는 전압 감소 시동 방법의 이점도 있습니다.

1.기동 전류 제한: 전기 용량이 제한된 시설에서는 돌입 전류를 관리하여 전압 강하를 방지하고 동일한 공급 라인의 다른 장비에 스트레스를 주지 않도록 해야 합니다.

2.전압 및 전력 등급: 스타터는 안전하고 효율적인 작동을 보장하기 위해 모터의 전압, 위상 및 전류 요구 사항과 일치해야 합니다.

3.제어 및 자동화 요구 사항: 원격 제어, 후진, 조정 가능한 가속 또는 자동화된 프로세스가 필요한 애플리케이션에는 소프트 스타터 또는 VFD와 같은 고급 스타터가 필요합니다.

4.보호 요구 사항: 과부하 보호, 저전압 보호 및 열 보호 장치가 필수적입니다.스타터에 적절한 보호 기능이 포함되어 있는지 확인하면 예상치 못한 모터 고장을 방지하는 데 도움이 됩니다.

5.에너지 효율성 및 운영 비용: 지속적으로 또는 가변 부하 하에서 실행되는 시스템은 VFD가 제공하는 에너지 절약 및 프로세스 개선의 이점을 누릴 수 있습니다.

결론

모터 스타터는 모터를 안전하고 안정적으로 유지하며 높은 시동 전류로부터 보호합니다.올바른 것을 선택하면 신뢰성이 향상되고 문제가 줄어들면서 장비를 더 오래 작동할 수 있습니다.이러한 기본 사항을 이해하면 모든 작업에 적합한 스타터를 찾는 것이 더 쉬워집니다.
