Pan4820 DC EMI 필터 모듈 - 사양, 응용 프로그램 및 다이어그램
2025-07-29 1891

TDK-Lambda Americas Inc.의 PAN4820은 76V DC 및 20A에 대한 소형 DC EMI/EMC 필터로, 산업, 통신 및 임베디드 시스템에서 수행 된 소음을 억제하도록 설계되었습니다.통계 장착 및 전체 안전 인증을 통해 PCB, 특히 Lambda의 PAF 시리즈 컨버터와 쉽게 통합됩니다.

목록

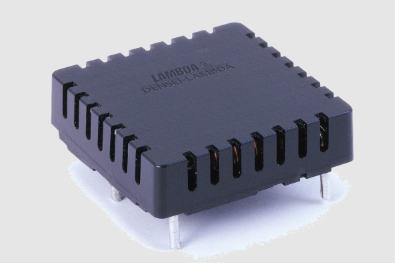

Pan4820 개요

그만큼 Pan4820 TDK-Lambda Americas Inc.의 것은 노이즈를 억제하고 민감한 산업 및 전력 수정 애플리케이션의 시스템 신뢰성을 향상 시키도록 설계된 고성능 DC 전력선 EMC/EMI 필터입니다.정격 전압이 76V DC와 최대 전류 20A를 사용 하여이 통계 구멍 PCB 장착 모듈은 DC 입력 라인에서 효과적인 필터링을 보장합니다.소형 폼 팩터 및 솔더 핀 종료는 다양한 PCB 기반 설계에 직접 통합하는 데 이상적입니다.

이 필터는 강력한 성능과 통합 용이성으로 유명한 TDK-Lambda의 신뢰할 수있는 팬 시리즈에 속합니다.PAN4820은 공식적으로 중단되었지만 Ariat-Tech을 통해 사용할 수 있습니다.

Pan4820 구매에 관심이 있으시면 가격 및 가용성을 위해 문의하십시오.

Pan4820 대안

모델	제조업체	전압 / 현재 등급	장착 유형	상태	메모
VFM-20A	Cui Inc.	75V DC / 20A	통로 / PC 핀	활동적인	가장 가까운 Pan4820의 직접 대체
Pan4824	tdk-lambda	48V DC / 20A	통로 / PC 핀	활동적인	낮은 전압 같은 시리즈의 버전

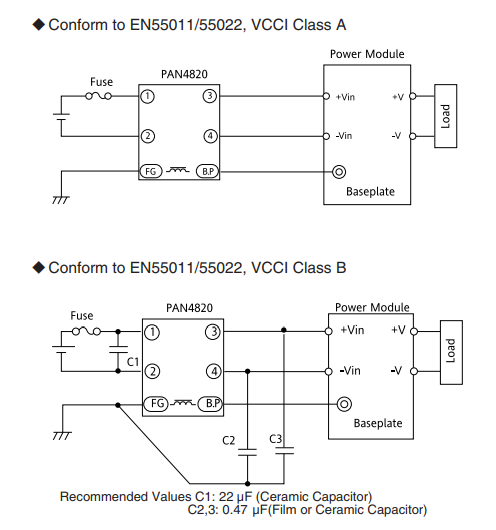

PAN4820 응용 프로그램 회로도

회로 다이어그램은 EMC 표준 EN55011/55022, VCCI 클래스 A 및 클래스 B를 준수하도록 설계된 PAN4820 모듈에 권장되는 EMI 필터 구성을 보여줍니다.

에서 클래스 A 구성 (상단 다이어그램), PAN4820은 입력 전원과 전원 모듈 사이에 연결되어 있습니다.여기에는 입력 보호를위한 퓨즈와 양극 및 음극 레일 모두에 대한 간단한 2 와이어 입력/출력 경로가 포함됩니다.이 설정은 덜 엄격한 산업 또는 상업 환경에 적합한 기본 필터링을 제공합니다.

대조적으로, 클래스 B 구성 (하단 다이어그램) 추가 수동 성분, 커패시터 C1, C2 및 C3을 포함하여 EMI 억제를 강화합니다.C1은 입력 라인을 가로 질러 연결되고 C2 및 C3 브리지는 각 라인에서 섀시 접지로 연결되어 공통 모드 및 차동 노이즈를 효과적으로 필터링합니다.이 설정은 엄격한 EMI 제한이 적용되는 주거용 또는 의료 환경과 같은 소음에 민감한 응용 프로그램에 최적화됩니다.FG (기능 접지) 및 BP (베이스 플레이트) 핀은 차폐 및 열 성능 향상을위한 적절한 접지를 보장합니다.

Pan4820 사양

매개 변수	세부
제조업체 부품 번호	Pan4820
제조업체	tdk-lambda, 주법
범주	이산 반도체
설명	라인 필터 76VDC 20A TH
패키지 / 사례	대부분
전압 - 평가 된 DC	76 v
종료 스타일	PC 핀
시리즈	팬
패키지	대부분
운영 온도	-40 ° C ~ 100 ° C
장착 유형	구멍을 통해
필터 유형	DC
현재의	20 a
승인 대행사	CSA, en, ul
응용 프로그램	일반적인 목적

Pan4820 기능

• 작고 가벼운 디자인 -우주 제약 PCB 어셈블리에 이상적입니다

• PCB 통과 구멍 장착 -솔더 핀 구성을 통해 안정적이고 쉬운 보드 레벨 통합이 가능합니다

• 76V DC / 20A 등급 -신뢰할 수있는 EMI 억제로 고전류 DC 전선을 처리합니다.

• EMI/EMC 필터링 - DC 전원 응용 프로그램에서 실시 된 노이즈를 효과적으로 줄입니다

• 완전히 밀폐 된 건축 - 안전, 차폐 및 기계적 안정성을 향상시킵니다

• 안전 준수 - 국제적 사용을위한 UL1950, CSA 950 및 EN60950 표준 인증

• Lambda 's PAF 시리즈와 함께 사용하도록 설계되었습니다 -Lambda DC-DC 컨버터 모듈과 완벽한 호환성을 제공합니다

• ROHS 준수 -무단 건설을위한 환경 규정을 충족합니다

• 산업 등급 신뢰성 - 일관된 필터링 효율로 견고한 환경에서 수행하도록 구축되었습니다.

Pan4820 응용 프로그램

• DC-DC 변환기 입력 필터링: 고성능 DC-DC 변환기, 특히 Lambda PAF 시리즈의 입력 라인에서 수행 된 EMI를 줄이는 데 이상적입니다.

• 산업 전원 공급품: 전원 공급 시스템에서 사용하여 전기 소음을 억제하고 공장 자동화 및 제어 장비의 EMC 표준 준수를 보장합니다.

• 통신 장비: 기지국, 네트워크 스위치 및 기타 통신 하드웨어의 DC 입력 라인에서 노이즈를 필터링하여 정전 된 전원 전달을 보장합니다.

• 임베디드 시스템: 임베디드 제어 시스템, 측정 기기 및 데이터 수집 플랫폼에서 안정되고 필터링 된 DC 전원을 제공합니다.

• 배터리 구동 시스템: 배터리 지원 또는 DC 구동 장치에서 수행 된 EMI로부터 민감한 회로를 보호합니다.

• 교통 전자 장치: 고전류 DC 라인이 일반적 인 레일, EV 또는 중장비 전자 시스템에서 EMI 필터링을 지원합니다.

비교 : PAN4820 대 VFM-20A

특징	Pan4820	VFM – 20A
제조업체	tdk-lambda 아메리카 인 Inc.	Cui Inc.
기능	DC EMI/EMC 필터 모듈	DC EMI/EMC 필터 모듈
평가 전압	76V DC	75V DC
평가 현재의	20A	20A
설치 유형	통로, PCB 솔더 핀	통로, PCB 솔더 핀
패키지 유형	에워싸는 금속 케이스	에워싸는 금속 케이스
운영 빈도	DC 응용 프로그램	DC 응용 프로그램
안전 승인	UL1950, CSA950, EN60950	UL/CUL 인식, EN60939 준수
로스 규정 준수	예	예
전형적인 유스 케이스	람다 PAF 시리즈 DC-DC 변환기 필터링	범용 DC 라인 노이즈 필터링
치수	콤팩트 (정확한 치수는 다릅니다)	콤팩트 (정확한 치수는 다릅니다)
울로 둘러싼 땅	충분히 밀폐 된 금속 케이스	충분히 밀폐 된 금속 케이스
운영 온도 범위	-25 ° C ~ +85 ° C (일반)	-25 ° C ~ +85 ° C
시리즈	팬 시리즈	VFM 시리즈
특별한 특징	설계 람다 컨버터	범용, 높은 신뢰성

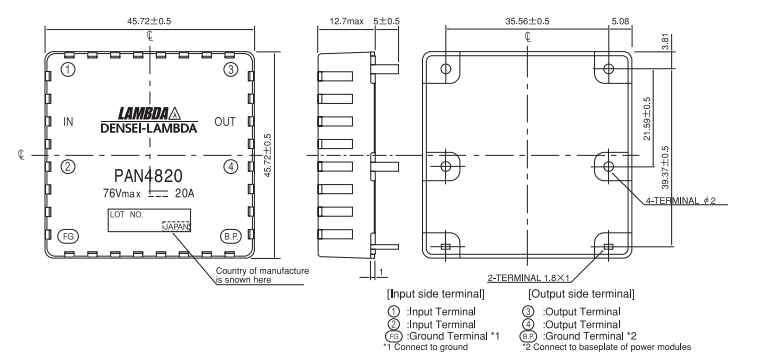

PAN4820 개요 도면

PAN4820의 개요 도면은 적절한 설치를위한 상세한 기계적 치수 및 터미널 할당을 제공합니다.모듈의 사각형 발자국이 있습니다 45.72mm × 45.72mm최대 높이 12.7mm, DC 애플리케이션에서 고전류 필터링을 위해 컴팩트하게 만듭니다.도면에는 터미널 배치 및 장착 구멍 위치를 설명하기 위해 상단, 측면 및 하단보기가 포함됩니다.

터미널 ① 그리고 ② 입력 단자로 지정됩니다 ③ 그리고 ④ 봉사하십시오 출력 단자.그만큼 FG (프레임 접지) 터미널 시스템 접지에 연결되기위한 반면 B.P.(베이스 플레이트) 터미널 효과적인 접지 및 EMI 차폐를 위해 전원 모듈의베이스 플레이트에 연결해야합니다.장착 구멍 및 핀 간격은 안전한 통로 PCB 설치를 위해 정확하게 치수입니다.이 도면은 필요한 모든 공간 참조 및 접지 지침을 제공하여 시스템 레이아웃에 올바른 통합을 보장합니다.

Pan4820 제조업체

PAN4820의 제조업체 인 TDK-Lambda Americas Inc.는 전 세계적으로 인정받는 전원 공급 장치 솔루션의 선두 주자로서 산업, 의료, 통신 및 방어 애플리케이션에 맞게 조정 된 고출성 구성 요소로 유명합니다.이 회사는 엄격한 국제 안전 및 환경 표준을 충족하는 고급 DC-DC 컨버터, EMI/EMC 필터 및 전력 모듈 설계 및 생산을 전문으로합니다.수십 년의 엔지니어링 전문 지식을 통해 TDK Lambda는 품질, 성능 일관성 및 긴 수명주기 지원을 강조하여 PAN 시리즈를 포함한 제품을 강력한 전기 소음 억제 및 안정적인 전력 전달을 요구하는 미션 크리티컬 시스템에 적합합니다.

결론

PAN4820은 공식적으로 중단되었지만 Ariat-Tech을 통해 사용할 수 있습니다.VFM-20A와 같은 대안은 새로운 디자인에 대해 유사한 성능을 제공합니다.Pan4820 또는 호환 대안 구매에 관심이 있으시면 가격 및 가용성을 위해 문의하십시오.
