SMD 다이오드 기본 사항: 유형, 코드, 열 성능 및 테스트 이해
2026-05-13 28

SMD 다이오드는 현대 전자 회로의 전류 방향을 제어하는 소형 반도체 부품입니다.컴팩트한 PCB 레이아웃과 효율적인 고속 동작을 지원하기 때문에 스마트폰, 급속 충전기, 자동차 시스템, 통신 장비 등의 기기에 널리 사용됩니다.다양한 SMD 다이오드 유형은 전력 변환, 전압 조정, 서지 보호 및 신호 스위칭을 포함한 중요한 기능을 수행합니다.안정적이고 효율적인 전자 시스템을 구축하려면 전기적 동작, 열 성능 및 패키지 설계를 이해하는 것이 중요합니다.

카탈로그

SMD(표면 실장 장치) 다이오드란 무엇입니까?

표면 실장 장치(SMD) 다이오드는 현대 전자 회로에서 전류의 방향을 제어하는 데 사용되는 소형 반도체 부품입니다.인쇄 회로 기판(PCB)에 삽입된 와이어 리드를 사용하는 기존 스루홀 다이오드와 달리 SMD 다이오드는 PCB에 직접 장착됩니다. PCB 표면을 사용하여 표면 실장 기술(SMT).

핵심적으로 SMD 다이오드는 다음과 같이 작동합니다. 단방향 전기 밸브.전류가 한 방향으로 흐르도록 하면서 민감한 전자 부품을 손상시킬 수 있는 역전류를 차단합니다.

SMD 다이오드는 다음을 통해 작동합니다. PN 접합 반도체 전기 전도를 제어하는 구조 앞으로 그리고 역방향 바이어스 조건.다이오드 유형에 따라 AC-DC 정류, 전압 조정, 역극성 보호, 정전기 방전(ESD) 억제, 고속 신호 스위칭, RF 주파수 튜닝 등 여러 가지 중요한 회로 기능을 수행할 수 있습니다.

SMD 다이오드는 소형 무연 패키지와 더 짧은 전기 경로를 사용하므로 최신 PCB 설계에서 스위칭 성능, 신호 무결성 및 전기 효율성을 향상시키는 데 도움이 됩니다.

SMD 다이오드가 전자 회로의 전류 흐름을 제어하는 방법

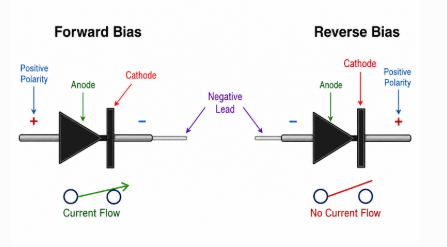

그림 2. 현재 흐름 동작을 보여주는 다이오드의 순방향 및 역방향 바이어스 작동

SMD 다이오드는 순방향 바이어스 동안 전기 전도를 허용하고 역방향 바이어스 작동 동안 전류를 차단하여 전류를 제어합니다.

터미널	기능
양극	양의 전류 항목
음극	현재 출구/차단 측

동안 순방향 바이어스, 전류는 양극에서 음극으로 흐른다.동안 역방향 바이어스, PN 접합 내부의 공핍 영역이 확장되어 전류 흐름을 차단합니다.

음극 측은 일반적으로 다음으로 식별됩니다. 줄무늬 표시, 도트 마킹, 프린트 밴드, 또는 PCB 실크스크린 표시기.

다이오드 방향이 잘못되면 단락, 부품 과열, 역전류 손상, PCB 추적 오류 및 전반적인 전원 공급 장치 불안정이 발생할 수 있으므로 올바른 극성 설치가 중요합니다.

에서 자동차용 LED 조명 시스템, 잘못 설치된 정류기 다이오드로 인해 역배터리 전압이 민감한 드라이버 IC에 도달할 수 있으므로 역방향 보호 쇼트키 다이오드가 일반적으로 추가되는 이유는 다음과 같습니다. 치명적인 ECU 손상 점프 시동 또는 배터리 교체 중에.

현대 전자 제품에서 SMD 다이오드가 선호되는 이유

SMD 다이오드는 다음을 지원하기 때문에 현대 전자 제품에서 널리 선호됩니다. 컴팩트한 PCB 레이아웃, 자동화된 SMT 제조, 경량 장치 디자인, 신뢰할 수 있는 고밀도 회로 조립 .더 작은 패키지 구조도 개선에 도움이 됩니다. 신호 무결성 그리고 지원 효율적인 운영 공간이 제한된 전자 시스템에서.

본질적으로 SMD 다이오드는 전기 성능을 저하시키지 않으면서 더 작고 효율적인 전자 제품을 구현할 수 있도록 도와줍니다.최신 장치가 더 빠른 처리 속도와 더 높은 전력 효율성을 요구하면서 계속해서 소형화됨에 따라 PCB 설계에서 소형 반도체 부품이 점점 더 중요해지고 있습니다.

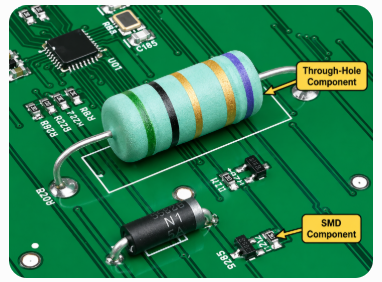

기존 스루홀 부품과 달리 SMD 다이오드는 PCB 표면에 직접 장착되므로 제조업체는 다음을 사용하여 조립을 자동화할 수 있습니다. 고속 픽 앤 플레이스 기계.이는 생산 효율성을 크게 향상시키고 제조 비용을 절감하며 대규모 전자 제품 제조를 지원합니다.

SMD 다이오드는 더 짧은 전기 경로를 사용하기 때문에 기생 인덕턴스 그리고 용량.이는 현대 전자 회로의 스위칭 속도, 신호 무결성 및 고주파 성능을 향상시킵니다.

소형 고주파 전력 시스템에서 전력 손실이 낮으면 열 발생을 줄이고 효율성을 향상시키며 촘촘하게 포장된 전자 장치의 구성 요소 수명을 연장하는 데 도움이 됩니다.

SMD 다이오드는 전반적인 개선에도 도움이 됩니다. PCB 신뢰성 긴 와이어 리드로 인한 기계적 응력을 최소화합니다.컴팩트한 구조로 인해 고밀도 및 진동에 민감한 전자 설계에 매우 적합합니다.

현대 전자 시스템은 소형 크기, 안정적인 전기 보호, 효율적인 스위칭 동작 및 자동화된 PCB 제조 공정과의 강력한 호환성을 결합한 SMD 다이오드에 계속 의존하고 있습니다.

다양한 유형의 SMD 다이오드 및 해당 기능

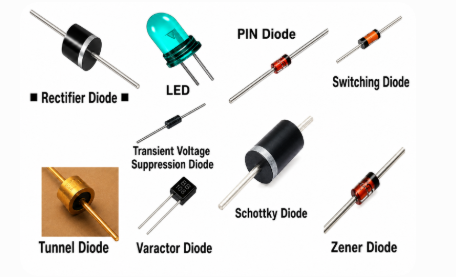

그림 3. 전자회로에 사용되는 일반적인 다이오드 유형

SMD 다이오드는 여러 가지 특수 유형으로 제공되며 각 유형은 전자 회로에서 특정 전기 기능을 수행하도록 설계되었습니다.이들의 역할에는 전류 정류, 전압 조정, 서지 억제, 신호 전환, 광 감지 및 RF 튜닝이 포함됩니다.

정류기 다이오드: 정류기 SMD 다이오드는 교류(AC)를 직류(DC)로 변환합니다.안정적인 DC 출력이 필요한 전력 변환 회로에 일반적으로 사용됩니다.

쇼트키 다이오드: 쇼트키 SMD 다이오드는 낮은 순방향 전압과 빠른 스위칭 동작으로 잘 알려져 있습니다.이는 고효율 전력 회로 및 고속 스위칭 전자 시스템에 일반적으로 사용됩니다.

제너 다이오드: 제너 SMD 다이오드는 역항복 모드에서 작동하여 전압을 조절합니다.안정적인 전압 레벨을 유지하고 과전압 조건으로부터 민감한 구성 요소를 보호하는 데 도움이 됩니다.

스위칭 다이오드: 스위칭 SMD 다이오드는 디지털 및 고주파 신호 회로에서 빠른 스위칭 작동을 위해 설계되었습니다.빠른 응답 시간은 신호 라우팅 성능을 향상시키는 데 도움이 됩니다.

TVS(과도 전압 억제) 다이오드: TVS SMD 다이오드는 반도체 부품을 손상시킬 수 있는 갑작스러운 전압 스파이크, 정전기 방전(ESD) 및 일시적인 서지 이벤트로부터 회로를 보호합니다.

발광 다이오드(LED): SMD LED는 전기 에너지를 조명, 디스플레이 표시기 및 백라이트 시스템을 위한 가시광선으로 변환합니다.

포토다이오드: 포토다이오드는 들어오는 빛을 전류로 변환하며 일반적으로 광학 감지 및 빛 감지 시스템에 사용됩니다.

버랙터(Varicap) 다이오드: 버랙터 SMD 다이오드는 RF 및 통신 회로의 튜닝 주파수를 조정하는 데 도움이 되는 전압 제어 커패시터 역할을 합니다.

터널 다이오드: 터널 SMD 다이오드는 매우 빠른 스위칭 특성으로 인해 마이크로파, 발진기 및 고급 RF 시스템에 사용되는 특수 고속 반도체 소자입니다.

주요 SMD 다이오드 유형 비교 분석

다양한 유형의 SMD 다이오드는 스위칭 속도, 전압 제어, 전력 변환 및 회로 보호와 같은 다양한 전기 요구 사항에 최적화되어 있습니다.이러한 차이점을 이해하면 열 안정성, 전기 성능 및 장기적인 신뢰성을 위한 구성 요소 선택을 개선하는 데 도움이 됩니다.

특징	정류기	쇼트키	제너	TV
주요 기능	AC/DC 전환	빠른 저손실 스위칭	전압 규제	급증 보호
앞으로 전압	더 높음	낮음	보통	다양함
스위칭 속도	보통	매우 빠르다	보통	매우 빨리
힘 효율성	보통	높음	보통	보호 중심
역방향 고장 용도	아니요	아니요	예	예
공통 산업 사용	힘 용품	충전기, SMPS	전압 레일	자동차, USB

쇼트키 다이오드 낮은 순방향 전압과 거의 0에 가까운 복구 시간이 전력 손실과 열 발생을 줄이는 데 도움이 되기 때문에 일반적으로 고주파수 스위칭 회로에서 선호됩니다.빠른 스위칭 특성은 또한 소형 전자 시스템의 효율성을 향상시킵니다.

소형 DC-DC 컨버터에서 쇼트키 다이오드는 순방향 전압이 낮기 때문에 연속 스위칭 작동 중에 열 발생이 줄어들기 때문에 표준 정류기 다이오드보다 전력 손실이 더 낮은 경우가 많습니다.

제너 다이오드 안정적인 전압 조정 및 제어된 역방향 항복 작동이 필요할 때 주로 사용됩니다. TVS 다이오드반면에 과도 억제 및 전압 스파이크 및 ESD 이벤트에 대한 빠른 보호에 최적화되어 있습니다.

표준 정류기 다이오드 초고속 스위칭 성능이 덜 중요한 일반 AC-DC 변환에 더 적합합니다.

각 다이오드 유형에는 특정한 전기적 장단점이 있습니다. 예를 들어, 쇼트키 다이오드는 더 빠른 스위칭과 더 낮은 전압 강하를 제공하지만 표준 실리콘 정류기에 비해 높은 온도에서 더 높은 역방향 누설 전류를 생성할 수도 있습니다.

이러한 성능 차이를 이해하면 회로 신뢰성, 열 안정성 및 전반적인 전자 시스템 효율성을 향상시키는 데 도움이 됩니다.

SMD 다이오드 패키지 크기 및 열 성능

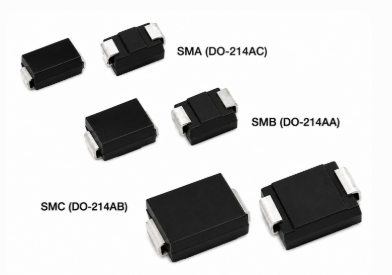

그림 4. 일반적인 SMD 다이오드 패키지 크기: SMA, SMB 및 SMC

표면 실장 다이오드 패키지 크기는 전류 처리 성능, 열 방출, PCB 신뢰성, 스위칭 안정성 및 전반적인 기계적 내구성에 직접적인 영향을 미칩니다.잘못된 열 관리로 인해 효율성이 감소하고 접합 온도가 증가하며 구성 요소 수명이 단축될 수 있으므로 올바른 패키지를 선택하는 것이 중요합니다.

더 작은 다이오드 패키지는 소형 저전력 전자 장치에 일반적으로 사용되는 반면, 더 큰 패키지는 작동 중에 상당한 열을 발생시키는 고전류 및 고전력 애플리케이션에 더 적합합니다.

패키지	최대 전류	열 성능	일반적인 사용
SOD-523	매우 낮음	제한적	신호 스위칭
SOD-323	낮음	보통	작은 논리 회로
SOD-123	중간	더 나은	제너/정류기
SMA	중간-높음	좋음	힘 교정
중소기업	높음	강한	TV 보호
SMC	매우 높음	우수	산업용 힘

더 작은 SMD 패키지 와 같은 SOD-523 그리고 SOD-323 PCB 공간이 제한된 소형 신호 처리 및 저전류 논리 회로에 일반적으로 사용됩니다.그러나 열 방출 성능이 낮기 때문에 고전류 전력 애플리케이션에는 적합하지 않습니다.

더 큰 패키지 와 같은 SMA, 중소기업, 그리고 SMC 더 강력한 열 성능과 전류 처리 기능을 제공합니다.더 넓은 표면적은 열을 보다 효과적으로 분배하는 데 도움이 되며 까다로운 전기 조건에서도 보다 안정적인 작동을 지원합니다.

과도한 접합 온도로 인해 다이오드 수명이 단축되고 전력 효율이 낮아지며 PCB 오류 위험이 높아질 수 있으므로 고전류 및 고주파수 회로에서 열 성능이 점점 더 중요해지고 있습니다.

콤팩트한 PCB 레이아웃에서는 다이오드 접합부 내부에서 발생하는 열이 PCB 구리층으로 효율적으로 전달되어야 합니다.열이 제대로 확산되지 않으면 접합 온도가 빠르게 상승하여 열 폭주, 효율성 감소, 순방향 전압 불안정, 반도체 노화 가속화 및 조기 부품 고장이 발생할 수 있습니다.

PCB 구리 영역 또한 열 거동에 큰 영향을 미칩니다. 더 큰 구리가 부어진다 다이오드 패드에 연결하면 PCB 표면 전체에 열을 분산시키고 국부적인 핫스팟 온도를 낮추며 보다 안정적인 장기 작동을 지원합니다.

고전력 전자 시스템에서 열 안정성은 일반적으로 더 넓은 구리 트레이스, 열 비아, 다층 구리 평면, 더 큰 다이오드 패키지 및 개선된 공기 흐름 설계를 사용하여 열 축적을 줄이고 더 안전한 작동 온도를 유지함으로써 지원됩니다.

열 경감은 다이오드 선택 시 또 다른 중요한 고려 사항입니다.작동 온도가 증가하면 다이오드의 최대 안전 전류 처리 성능이 감소합니다.실제 작동 조건에서 과열을 방지하려면 이러한 경감 동작을 고려해야 합니다.

적절한 패키지 선택은 전력 효율성, 열 안정성, 기계적 내구성, 제조 일관성 및 장기적인 회로 신뢰성을 최적화하는 데 도움이 됩니다.

그림 5. 대형 PCB 구리 영역은 열을 분산시키고 다이오드 온도를 낮추는 데 도움이 됩니다.

PCB 구리 면적이 다이오드 온도에 미치는 영향

PCB 구리 영역은 구리층이 다음과 같은 역할을 하기 때문에 SMD 다이오드 열 성능에 큰 영향을 미칩니다. 열 분산기 반도체 접합에서 열을 멀리 전달하는 것입니다.

전류가 다이오드를 통해 흐를 때 전력 손실로 인해 접합부 내부에 열이 발생합니다.주변 구리 면적이 너무 작으면 열이 다이오드 패키지 근처에 집중되어 접합 온도가 급격히 상승합니다.

더 큰 구리 타설은 감소에 도움이 됩니다. 핫스팟 온도, 열 확산을 강화하다, 낮은 열 저항, 초장기적인 안정성을 지원, 그리고 열 스트레스를 감소 연속 작동 중.

소형 스위칭 조정기 및 고속 충전기에서 구리 면적이 부족하면 정격 전류 제한 내에서 작동할 때에도 소형 쇼트키 다이오드가 과열될 수 있습니다.

열 전달은 일반적으로 구리 패드 크기 확장, 패드를 내부 구리 평면에 연결, 더 두꺼운 구리 층 사용, 열 스티칭 비아 추가를 통해 향상됩니다.

열화상 분석을 통해 구리 분포가 불량하면 전력 다이오드와 스위칭 구성 요소 근처에 국부적인 열 핫스팟이 생성되는 것으로 종종 드러납니다.

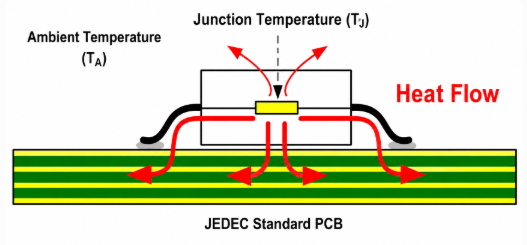

그림 6. 열 방출 중 다이오드 접합에서 PCB로의 열 흐름

열저항(RθJA) 이해

일반적으로 다음과 같이 표현되는 열 저항 RθJA(접합부-주위 열저항), 반도체 접합부에서 주변 공기로 열이 얼마나 효과적으로 전달되는지 측정합니다.

RθJA 값이 낮을수록 냉각 성능이 향상되고 열 전달 효율이 향상됨을 나타냅니다.

전력 손실과 온도 상승 사이의 관계는 다음을 사용하여 추정할 수 있습니다.

티_제이=티_에이+(피_디×R_θJA)

어디에:

• TJ = 접합 온도

• TA = 주변 온도

• PD = 전력 손실

• RθJA = 접합부-주변 열 저항

과도한 접합 온도는 누설 전류를 증가시키고, 효율성을 감소시키고, 반도체 노화를 가속화하고, 열 폭주를 유발하고, 영구적인 다이오드 고장을 유발할 수 있기 때문에 전력 전자 장치에서 이러한 관계는 매우 중요합니다.

예를 들어, 쇼트키 다이오드가 소산됨 1W RθJA 값이 다음과 같은 전력 80°C/W 경험할 수 있습니다 80°C 주변 온도보다 접합 온도가 상승합니다.주변 기온이 다음과 같은 경우 40°C, 접합 온도가 접근할 수 있습니다. 120°C이는 열 응력을 크게 증가시키고 장기적인 신뢰성을 감소시킬 수 있습니다.

실제 PCB 설계에서 콤팩트한 SOD-323 쇼트키 다이오드는 다음과 같이 작동합니다. 1A 전류 접합 온도를 이상으로 올릴 만큼 충분한 전력을 소비할 수 있습니다. 100°C PCB 구리 면적이 제한되어 있는 경우.열 테스트에서는 구리 주입 크기를 늘리고 열 비아를 추가하면 핫스팟 온도를 눈에 띄게 낮추고 보다 안정적인 장기 작동을 지원할 수 있는 것으로 나타났습니다.

RθJA 값은 일반적으로 표면 실장 다이오드 데이터시트에 나열되어 있으며 실제 PCB 조건에서 안전한 작동 온도를 추정하는 데 도움이 됩니다.열 저항 값이 낮을수록 일반적으로 냉각 기능이 더 강력하고 주변 환경으로의 열 전달이 더 효율적이라는 것을 나타냅니다.

더 작은 SMD 패키지는 표면적이 줄어들어 PCB 및 주변 공기로의 열 전달을 제한하기 때문에 일반적으로 열 저항이 더 높습니다.

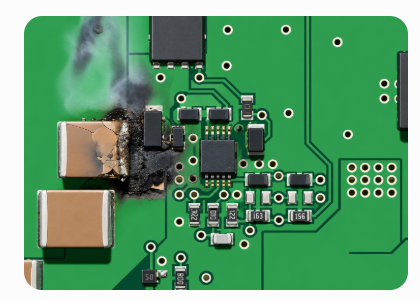

그림 7. 콤팩트 SMD 패키지의 열 방출 부족으로 인한 과열 손상

소형 SMD 패키지가 더 빨리 과열되는 이유

소형 SMD 패키지는 다음과 같은 이유로 더 빨리 과열되는 경우가 많습니다. 제한된 열 질량, 더 작은 방열 면적, 더 높은 열 저항, 그리고 구리 접촉 면적 감소.

예를 들어 , SOD-523 및 SOD-323 패키지는 소형 신호 애플리케이션에 탁월하지만 지속적인 전력 소비로 인해 상당한 열이 발생하는 고전류 스위칭 회로에서는 어려움을 겪을 수 있습니다.

온도가 상승함에 따라 누설 전류가 증가하고 순방향 전압 특성이 변화하며 효율이 감소하고 반도체 열화가 가속화됩니다.

다음과 같은 소형 전자 장치에 스마트폰 그리고 USB-C 충전기, 촘촘하게 포장되어 있는 PCB 레이아웃 열을 가두어 작은 다이오드 패키지 주위에 열 축적을 악화시킬 수 있습니다.공기 흐름이 좋지 않으면 소형 인클로저 내부에서 자연 대류가 제한되기 때문에 열 스트레스가 더욱 증가합니다.

과열 위험은 일반적으로 더 큰 다이오드 패키지 선택, PCB 공기 흐름 최적화, 구리 평면 면적 증가, 작동 전류 감소, 고효율 쇼트키 다이오드 사용을 통해 감소됩니다.

매개변수	설명	중요성
역방향 전압(Vr)	최대 역전압	예방하다 고장
앞으로 전압(Vf)	전압 강하 전도 중	영향을 미침 효율과 발열
누출 전류(IR)	역방향 전류 누출	중요 사항 저전력 회로
복구 시간 (trr)	스위칭 회복 속도	중요 사항 고주파 작동
교차점 정전용량(Cj)	저장된 요금 터미널 간	RF에 영향을 미침 그리고 스위칭 성능
최대 접합 온도(Tj)	최고 안전 작동 온도	예방하다 열 손상

더 큰 다이오드 패키지는 일반적으로 더 낮은 열 저항과 더 나은 열 방출 기능을 제공합니다.패키지 크기가 작아지면 PCB 크기를 줄이는 데 도움이 되지만 지속적인 전류 부하에서는 더욱 주의 깊은 열 관리가 필요한 경우가 많습니다.

더 작은 표면 실장 다이오드 패키지는 PCB 공간 사용량을 줄이는 데 도움이 되지만 표면적이 줄어들면 지속적인 전류 부하에서 열 방출 기능이 제한되기 때문에 더 신중한 열 설계가 필요한 경우가 많습니다.

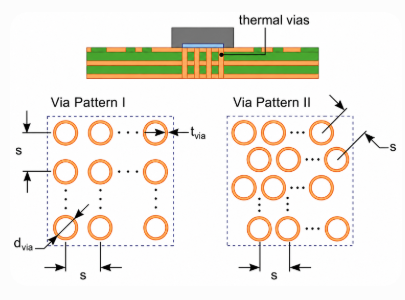

그림 8. PCB 열 방출 및 냉각 효율성을 향상시키는 데 사용되는 열 비아 패턴

써멀 비아 및 다층 PCB 냉각

열 비아는 상단 PCB 층의 열을 내부 또는 하단 구리판으로 전달하는 도금된 구멍입니다.이는 다이오드 패키지 근처에 열을 집중시키는 대신 여러 PCB 레이어에 열을 분산시키는 데 도움이 됩니다.

열 비아는 접합 온도를 낮추고 열 확산을 지원하며 핫스팟 형성을 줄이고 장기적인 신뢰성을 향상시키는 데 도움이 됩니다.

다층 PCB 구리판은 넓은 내부 구리 영역이 열을 보다 효율적으로 흡수하고 분배하는 열 저장소 역할을 하기 때문에 열 방출을 더욱 지원합니다.이는 공기 흐름이 제한된 소형 고전력 전자 장치에서 특히 중요합니다.

그림 9. 공기 흐름으로 SMD 다이오드 냉각 개선

적절한 공기 흐름으로 SMD 다이오드 냉각 및 신뢰성 향상

공기 흐름은 특히 고전력 애플리케이션에서 다이오드 작동 온도에 큰 영향을 미칩니다.열악한 공기 흐름 조건은 PCB 표면 근처에 열을 가두어 접합 온도, 누설 전류, 열 응력 및 고장 확률을 증가시킬 수 있습니다.

냉각 팬의 강제 공기 흐름은 열을 보다 효율적으로 제거하고 지속적인 열 방출이 필요한 고전력 전자 시스템의 작동 온도를 낮추는 데 도움이 됩니다.

적당한 공기 흐름 개선으로도 다이오드 접합 온도를 크게 낮추고 장기적인 작동 안정성을 지원할 수 있습니다.

고전류 설계의 열 경감

열 경감은 작동 온도가 증가함에 따라 다이오드의 허용 가능한 전류 처리 성능이 감소하는 것을 의미합니다.

대부분의 다이오드 데이터시트에는 통제된 실험실 조건(보통 약 25°C 주변 온도)에서의 전류 정격이 지정되어 있습니다.실제 전자 시스템에서는 작동 온도가 훨씬 더 높은 경우가 많습니다.

접합 온도가 증가하면 안전 작동 전류가 감소하고 누설 전류가 증가하며 전력 손실이 증가하고 열 폭주 위험이 높아집니다.

열 경감 마진은 특히 발열이 지속적으로 발생하는 고전력 및 고주파 전자 시스템에서 최악의 작동 조건에서 신뢰성을 지원하기 위해 일반적으로 적용됩니다.

열 부하 감소를 무시하면 조기 구성 요소 고장, 불안정한 회로 동작, 과도한 발열 및 제품 수명 단축이 발생할 수 있습니다.

적절한 열 설계는 SMD 다이오드가 긴 서비스 수명 동안 지속적인 전기 및 환경 스트레스 조건에서 안전하게 작동할 수 있도록 보장합니다.

SMD 다이오드 애플리케이션의 실제 PCB 열 문제

열 관리 문제는 최신 SMD 다이오드 애플리케이션에서 가장 일반적인 신뢰성 문제 중 하나입니다.SMD 패키지는 컴팩트하고 PCB에 촘촘하게 포장되어 있기 때문에 과도한 열 축적은 전기 성능과 장기적인 회로 안정성에 빠르게 영향을 미칠 수 있습니다.

전력 관리 및 역극성 보호를 위해 소형 SOD-323 쇼트키 다이오드를 사용하는 휴대용 전자 장치에서는 일반적인 실제 문제 중 하나가 발생합니다.

실제 PCB 열 문제: SOD-323 과열

소형 고전류 회로에서 SOD-323 쇼트키 다이오드는 PCB 구리 면적이 너무 작거나, 공기 흐름이 제한되거나, 스위칭 전류가 안전 작동 한계를 초과하거나, 열 비아가 없거나, PCB 트레이스 폭이 충분하지 않은 경우 과열될 수 있습니다.

접합 온도가 증가함에 따라 다이오드의 효율 감소, 누설 전류 증가, 열 폭주, 전압 불안정 및 조기 반도체 성능 저하가 발생할 수 있습니다.

눈에 보이는 증상으로는 PCB 변색, 다이오드 근처의 탄 자국, 불안정한 충전 동작, 전력 변환 효율 감소, 간헐적인 회로 작동 등이 있습니다.

소형 USB-C 충전기 및 DC-DC 컨버터에서 과열된 쇼트키 다이오드는 충전 효율을 크게 감소시키고 국부적인 열 스트레스로 인해 주변 부품의 수명을 단축시킬 수 있습니다.

하나의 컴팩트한 USB-C 충전기 설계에서 작은 SOD-323 쇼트키 다이오드는 지속적인 고속 충전 작업 중에 과도하게 뜨거워졌습니다. 주변 PCB 구리 영역이 적절한 열 확산을 하기에는 너무 작기 때문입니다.열화상을 통해 다이오드 패키지 근처의 국부적인 핫스팟 온도가 밝혀졌으며, 이로 인해 장시간 작동 후 충전 성능이 불안정해졌습니다.다이오드를 더 큰 SMA 패키지로 교체하고 열 비아를 추가하면 작동 온도를 낮추고 장기적인 신뢰성을 향상시키는 데 도움이 되었습니다.

이러한 유형의 과열 문제는 PCB 레이아웃 품질이 소형 고전력 전자 시스템의 열 안정성과 반도체 수명에 어떻게 직접적인 영향을 미치는지 보여줍니다.

실용적인 PCB 열 솔루션

다이오드 패드 주위의 구리 주입 영역을 늘리면 더 넓은 PCB 표면에 열을 분산시켜 열 방출을 향상시키는 데 도움이 됩니다.열 안정성은 일반적으로 더 넓은 구리 트레이스, 다층 구리 평면, 열 비아, 향상된 공기 흐름 설계 및 더 높은 전류 부하를 위한 더 큰 다이오드 패키지를 사용하여 지원됩니다.

실제 PCB 설계에서 열 관리가 불량하면 국지적인 핫스팟 온도가 발생하여 반도체 노화가 가속화되고 장기적인 고장률이 높아질 수 있습니다.적절한 열 레이아웃 설계는 특히 공기 흐름과 냉각 공간이 제한된 소형 전자 시스템에서 안정적인 작동을 유지하는 데 도움이 됩니다.

열화상 분석은 PCB 개발 중에 과열 구성 요소를 식별하고 대량 생산 전에 열 분포를 최적화하기 위해 자주 사용됩니다.

현대의 전자 시스템은 온도가 조금만 상승해도 장기적인 신뢰성과 전기적 안정성에 큰 영향을 미칠 수 있으므로 신중한 열 설계에 크게 의존합니다.

SMD 다이오드 선택을 위한 중요한 전기적 매개변수

올바른 SMD 다이오드를 선택하려면 효율성, 열 안정성, 스위칭 성능 및 장기적인 회로 신뢰성에 직접적인 영향을 미치는 몇 가지 중요한 전기 매개변수를 신중하게 평가해야 합니다.

다양한 다이오드 유형은 다양한 작동 조건에 최적화되어 있습니다.일부는 고속 스위칭용으로 설계된 반면 다른 일부는 서지 보호, 전압 조정 또는 고전류 처리 기능을 우선시하도록 설계되었습니다.이러한 전기적 매개변수를 이해하면 특정 애플리케이션에 가장 적합한 다이오드를 결정하는 데 도움이 됩니다.

매개변수	설명	중요성
역방향 전압(Vr)	최대 역전압	예방하다 고장
앞으로 전압(Vf)	전압 강하 전도 중	영향을 미침 효율과 발열
누출 전류(IR)	역방향 전류 누출	중요 사항 저전력 회로
복구 시간 (trr)	스위칭 회복 속도	중요 사항 고주파 작동
교차점 정전용량(Cj)	저장된 요금 터미널 간	RF에 영향을 미침 그리고 스위칭 성능
최대 접합 온도(Tj)	최고 안전 작동 온도	예방하다 열 손상

잘못된 전기 매개변수를 선택하면 과열, 불안정한 작동, 과도한 전력 손실, 효율성 감소, 열 폭주 및 조기 구성 요소 고장이 발생할 수 있습니다.적절한 매개변수 선택은 회로 신뢰성, 열 안정성, 에너지 효율성 및 장기적인 전자 성능을 지원하는 데 도움이 됩니다.

순방향 전압(Vf)

순방향 전압은 순방향 바이어스 작동 중에 전류가 다이오드를 통해 흐를 때 얼마나 많은 전압이 손실되는지를 결정합니다.

다이오드 유형	일반적인 순방향 전압
쇼트키 다이오드	0.2V~0.4V
실리콘 정류기 다이오드	0.7V~1.1V

순방향 전압이 낮아지면 전도 중에 열로 변환되는 전기 에너지가 줄어들기 때문에 전력 효율이 직접적으로 향상됩니다.이는 열 관리 공간이 제한된 소형 전자 장치에서 특히 중요합니다.

쇼트키 다이오드는 전압 강하가 감소하고 스위칭 동작이 빠르기 때문에 고효율 전력 회로에 일반적으로 선택됩니다.그러나 표준 실리콘 정류기는 특정 응용 분야에서 더 나은 역전압 허용 오차와 더 낮은 누설 전류를 제공할 수 있습니다.

낮은 순방향 전압은 또한 열 스트레스를 줄이고, 효율성을 향상시키며, 접합 온도를 낮추고, 부품 수명을 연장하는 데 도움이 됩니다.

전력 소비 관계:

P=V_에프×나는

순방향 전압을 조금만 줄여도 고전류 전자 시스템의 전력 손실을 크게 줄일 수 있습니다.

역전압(Vr)

역전압 정격은 전기적 파손이 발생하기 전에 다이오드가 안전하게 견딜 수 있는 최대 역전압을 정의합니다.인가된 역전압이 정격 한계를 초과하는 경우 다이오드는 전압 서지 중에 눈사태 항복, 과도한 누설 전류, 영구적인 반도체 손상 및 PCB 고장을 경험할 수 있습니다.

역전압 정격은 일반적으로 과도 작동 조건에서 신뢰성을 유지하는 데 도움이 되도록 추가 안전 여유를 두고 선택됩니다.불충분한 역전압 마진은 장기적인 신뢰성 문제와 예상치 못한 현장 고장의 위험을 증가시킵니다.

누설 전류(IR)

누설 전류는 역방향 바이어스 시 다이오드를 통해 흐르는 소량의 역전류를 나타냅니다.일반적으로 누설 전류는 매우 작지만 과도한 누설은 배터리 수명을 단축하고 대기 효율을 낮추며 열 스트레스를 증가시키고 정밀 저전력 회로에 영향을 미칠 수 있습니다.

누설전류는 일반적으로 온도가 상승하고 역전압이 증가하며 반도체 노화가 발생함에 따라 증가합니다.낮은 누설 성능은 휴대용 전자 장치, 배터리 구동 시스템, IoT 장치 및 에너지 효율적인 대기 회로에서 특히 중요합니다.

쇼트키 다이오드는 일반적으로 특히 높은 작동 온도에서 표준 실리콘 정류기보다 누설 전류가 더 높습니다.

예를 들어, 쇼트키 다이오드는 일반적으로 낮은 순방향 전압으로 인해 고속 충전기에서 탁월한 효율을 제공합니다.그러나 높은 온도에서의 누설 전류는 배터리 구동 시스템의 대기 효율을 약간 감소시킬 수 있습니다.

이러한 균형은 긴 배터리 수명과 최소한의 대기 전력 소비가 우선시되는 저전력 전자 설계에서 중요합니다.

복구 시간(trr)

복구 시간은 순방향 바이어스에서 역방향 바이어스로 전환할 때 다이오드가 전도를 멈추는 속도를 측정합니다.

다이오드 유형	일반적인 복구 시간
표준 정류기	2μs~30μs
빠른 회복 다이오드	50ns~500ns
쇼트키 다이오드	거의 0에 가깝다

스위칭 주파수가 증가함에 따라 복구 시간이 점점 더 중요해지고 있습니다.표준 정류기 다이오드는 일반적으로 저주파 전원 공급 장치에 적합하지만 고주파 회로에서는 과도한 스위칭 손실을 초래할 수 있습니다.

고주파 스위칭 전원 공급 장치에서 느린 정류기 다이오드는 스위칭 전환 중에 역회복 전류가 잠시 동안 계속 흐르기 때문에 추가적인 스위칭 손실을 생성할 수 있습니다.빠른 복구 및 쇼트키 다이오드는 이러한 손실을 줄이고 열 발생을 낮추며 전반적인 컨버터 효율성을 향상시키는 데 도움이 됩니다.

고속 복구 및 쇼트키 다이오드는 스위칭 전원 공급 장치, 고속 충전기, DC-DC 컨버터, RF 전력 회로 및 고주파 산업 시스템에서 일반적으로 선호됩니다.

더 빠른 스위칭 동작은 스위칭 손실을 줄이고, 열 발생을 낮추고, 효율성을 개선하고, EMI 잡음을 줄이고, 더 나은 열 안정성을 지원하는 데 도움이 됩니다.

그러나 쇼트키 다이오드는 고온에서 더 높은 역방향 누설 전류를 나타낼 수 있으므로 열적으로 까다로운 환경에서는 이를 고려해야 합니다.

접합 용량(Cj)

접합 용량은 다이오드 단자 사이에 저장된 전하를 나타냅니다.이 매개변수는 스위칭 속도, RF 성능, 신호 무결성 및 고주파수 회로 동작에 직접적인 영향을 미칩니다.

낮은 접합 정전용량은 고주파수 스위칭, RF 신호 안정성, 통신 회로 성능 및 신호 처리 정확도를 향상시키는 데 도움이 됩니다.

접합 용량은 RF 통신 시스템, 무선 전자 장치, 신호 처리 회로 및 고속 디지털 시스템에서 특히 중요합니다.과도한 정전 용량으로 인해 신호 왜곡이 발생하고 스위칭 동작이 느려지며 RF 효율이 감소할 수 있습니다.

최대 접합 온도(Tj)

일반적으로 Tj로 표기되는 최대 접합 온도는 다이오드 내부 반도체 접합의 가장 안전한 작동 온도를 정의합니다.

열 관리가 불충분하면 전압 및 전류 정격이 허용 가능한 것처럼 보일 때에도 다이오드에 오류가 발생할 수 있으므로 이 매개변수는 매우 중요합니다.

접합 온도가 증가함에 따라 다이오드의 누설 전류 증가, 효율 감소, 순방향 전압 불안정, 반도체 노화 가속화 및 영구적인 내부 손상이 발생할 수 있습니다.

고전류 SMD 다이오드 애플리케이션에서는 접합 온도가 과도하면 열 폭주가 발생할 수 있습니다.이는 온도 상승으로 인해 누설 전류 및 전력 손실이 증가하여 더 많은 열이 발생하고 접합 온도가 더욱 상승할 때 발생합니다.

열 폭주가 제어되지 않으면 다이오드가 갑자기 고장나고 주변 PCB 구성 요소가 손상될 수 있습니다.

최대 접합 온도 근처에서 지속적으로 작동하면 즉각적인 오류가 발생하지 않더라도 장기적인 부품 수명이 단축될 수도 있습니다.온도가 상승하면 반도체 마모 메커니즘이 가속화되고 장기적인 신뢰성이 저하됩니다.

열 신뢰성은 일반적으로 더 큰 다이오드 패키지, 더 넓은 구리 트레이스, 더 큰 PCB 구리 주입, 열 비아, 더 나은 공기 흐름 및 전류 경감 기술을 사용하여 향상됩니다.

적절한 열 관리는 안전한 접합 온도를 유지하고 장기적인 신뢰성을 향상시키며 현대 전자 시스템의 조기 부품 고장 위험을 줄이는 데 도움이 됩니다.

예를 들어, 다이오드 데이터시트는 최대 접합 온도를 150°C, RθJA 값을 90°C/W로 지정할 수 있습니다.이러한 값은 예상되는 주변 온도 및 전력 손실 조건에서 다이오드가 안전하게 작동할 수 있는지 여부를 추정하는 데 도움이 됩니다.

SMD 다이오드 코드 및 극성을 식별하는 방법

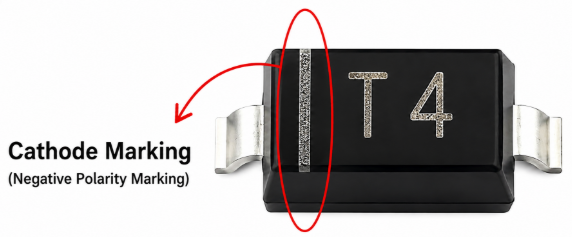

그림 10. SMD 다이오드 음극 극성 표시

SMD 다이오드와 관련된 가장 일반적인 검색어 중 하나는 다음과 같습니다. SMD 다이오드 표시를 식별하는 방법 제조업체에서는 제한된 부품 크기로 인해 다이오드 패키지에 약식 SMD 코드를 인쇄하는 경우가 많기 때문입니다.

코드	가능 다이오드 유형
A7	스위칭 다이오드
M7	정류다이오드
T4	TVS 다이오드

마킹 시스템은 제조업체마다 다르기 때문에 구성요소 식별은 일반적으로 데이터시트, SMD 코드 데이터베이스 및 멀티미터 다이오드 테스트를 사용하여 검증됩니다.

멀티미터를 사용하여 SMD 다이오드를 테스트하는 방법

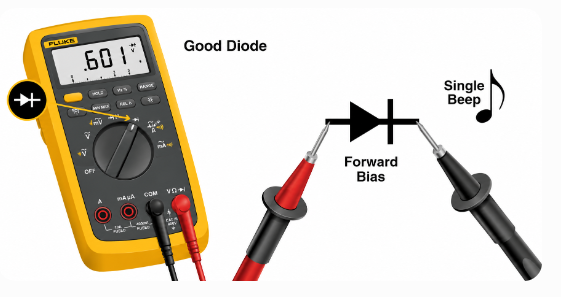

그림 11. 멀티미터를 사용하여 SMD 다이오드 테스트

SMD 다이오드 테스트 멀티미터 단락, 개방 회로, 누출 손상, 열 고장과 같은 일반적인 문제를 식별하는 데 도움이 됩니다.잘못된 측정으로 인해 부정확한 진단이 발생하거나 우발적인 PCB 손상이 발생할 수 있으므로 적절한 테스트 절차가 중요합니다.

테스트 전 안전 예방 조치

다이오드 측정을 수행하기 전에:

1. 회로에서 전원을 분리하고 격리합니다.

2. PCB를 만지기 전에 커패시터를 완전히 방전시키십시오.

3. 전원이 공급된 회로 테스트 방지

4. 민감한 전자 제품을 취급할 때는 ESD 보호 기능을 사용하십시오.

전원 공급 장치, 충전기 및 산업용 전자 장치 내부의 대형 커패시터는 전원이 제거된 후에도 위험한 전압을 유지할 수 있습니다.커패시터를 방전하면 감전 및 우발적인 구성 요소 손상 위험을 줄이는 데 도움이 됩니다.

주변 PCB 구성 요소가 잘못된 판독값을 생성할 수 있기 때문에 회로 내 측정이 항상 완전히 신뢰할 수 있는 것은 아닙니다.병렬 저항기, 커패시터, 인덕터 및 반도체 경로는 멀티미터 측정에 영향을 미치고 잘못된 결과를 생성할 수 있습니다.

보다 정확한 문제 해결을 위해 테스트 중에 다이오드의 한 쪽을 PCB에서 들어 올려 부품을 분리하는 경우가 많습니다.

순방향 바이어스 테스트

멀티미터를 다이오드 테스트 모드로 설정합니다.빨간색 프로브를 양극에 연결하고 검은색 프로브를 음극에 연결합니다.정상적인 다이오드는 일반적으로 쇼트키 다이오드의 경우 약 0.2V~0.4V, 실리콘 다이오드의 경우 약 0.6V~0.7V의 순방향 전압 강하를 나타냅니다.이러한 판독값은 전도 중 다이오드의 순방향 전압 강하를 나타냅니다.쇼트키 다이오드의 낮은 순방향 전압은 고주파수 스위칭 회로의 효율을 향상시키고 열 발생을 줄이는 데 도움이 됩니다.

역바이어스 테스트

검은색 프로브를 양극에 연결하고 빨간색 프로브를 음극에 연결하여 멀티미터 프로브를 반대로 합니다.건강한 다이오드는 역전류 흐름을 차단해야 합니다.멀티미터는 일반적으로 OL(개방 루프) 또는 매우 높은 저항을 표시합니다.측정 가능한 전류가 역방향 바이어스로 흐르면 다이오드가 누설 손상, 접합 파괴 또는 열 열화를 겪을 수 있습니다.역누설 문제는 작동 온도가 높을수록 더욱 심각해지는 경우가 많습니다.

일반적인 오류 표시기

증상	가능한 원인
모두 0V 방향	단락된 다이오드
OL 둘 다 방향	오픈 다이오드
불안정 판독값	열 손상 또는 누출

단락된 다이오드 일반적으로 전기적 과부하, 역극성 이벤트, 심각한 과열 또는 서지 손상 후에 발생합니다.오픈 다이오드 고장은 본드 와이어 손상, 과도한 열 순환, 기계적 균열 또는 제조 결함으로 인해 발생할 수 있습니다.불안정 또는 일관성이 없는 판독값은 내부 열 손상, 누설 전류 문제, 납땜 접합부 균열 또는 부분적인 반도체 성능 저하를 나타낼 수 있습니다.

고주파 스위칭 회로 및 전원 공급 장치에서 결함이 있는 SMD 다이오드는 과도한 발열, 불안정한 출력 전압, 스위칭 소음, 충전 효율 감소 및 간헐적인 회로 작동을 유발할 수도 있습니다.

적절한 멀티미터 테스트는 결함이 있는 다이오드를 신속하게 식별하는 데 도움이 되며 최신 전자 시스템에서 보다 정확한 문제 해결을 지원합니다.

일반적인 SMD 다이오드 오류, PCB 설계 실수 및 신뢰성 표준

SMD 다이오드는 신뢰성이 높지만 부적절한 회로 설계, 열 스트레스, 전기적 과부하, ESD 노출 및 열악한 납땜 관행으로 인해 여전히 조기 고장 및 장기적인 신뢰성 문제가 발생할 수 있습니다.

일반적인 오류 메커니즘을 이해하면 PCB 신뢰성을 향상하고 자동차, 산업, 통신 및 전자 시스템의 현장 오류율을 줄이는 데 도움이 됩니다.

일반적인 SMD 다이오드 오류 및 문제 해결

실패 원인	일반적인 증상	예상되는 결과
전기 과도한 스트레스	과열	초과 현재 피해
과도한 열	화상 자국	열 도망자
ESD 노출	잃어버린 서지 보호	TVS 다이오드 저하
PCB 플렉스 손상	간헐적 작동	금이 간 솔더 조인트
부적절 납땜	전압 불안정	역방향 누출 및 불안정한 작동

과도한 열 스트레스와 전기적 과부하는 현대 전자 장치에서 SMD 다이오드 고장의 가장 일반적인 두 가지 원인으로 남아 있습니다.많은 신뢰성 문제는 불충분한 PCB 열 설계, 부적절한 다이오드 선택, 부적절한 서지 보호, 열악한 납땜 접합 품질 및 잘못된 작동 전압 마진으로 인해 발생합니다.

전기적 과부하는 다이오드가 전압 또는 전류 정격을 초과하여 작동할 때 발생합니다.이로 인해 접합 온도가 급격히 상승하고 반도체 구조가 영구적으로 손상될 수 있습니다.

과도한 열 응력은 PCB 구리 영역이 부족하여 열 발산이 제한되는 소형 전자 장치의 고장을 일으키는 또 다른 주요 원인입니다.

ESD 손상은 일반적으로 USB 포트, HDMI 인터페이스, 자동차 통신 시스템 및 이더넷 보호 회로에 설치된 TVS 다이오드에 영향을 미칩니다.반복적인 서지에 노출되면 시간이 지남에 따라 다이오드의 보호 기능이 점차 저하됩니다.

SMD 다이오드의 일반적인 PCB 설계 실수

• 소형 열 패드

구리 소산이 불량하면 접합 온도가 증가하고 장기적인 신뢰성이 저하됩니다.작은 열 패드는 열이 PCB 전체에 효율적으로 퍼지는 것을 방지할 수 있습니다.

• 잘못된 TVS 배치

외부 커넥터에서 너무 멀리 배치된 TVS 다이오드는 ESD 이벤트 및 과도 전압 스파이크에 대한 효과가 떨어집니다.USB, HDMI 및 자동차 데이터 네트워크와 같은 고속 통신 시스템에서 부적절한 TVS 다이오드 배치로 인해 억제가 발생하기 전에 과도 전압 스파이크가 민감한 IC에 도달하여 영구적인 회로 손상 위험이 높아질 수 있습니다.

• 고속 회로에서 느린 정류기 사용

복구 시간이 느리면 스위칭 잡음, 전력 손실 증가, 효율성 감소 및 EMI 문제가 발생할 수 있습니다.고속 복구 또는 쇼트키 다이오드는 일반적으로 고주파수 스위칭 애플리케이션에서 선호됩니다.

• 역전압 마진이 부적절함

작동 전압에 너무 가까운 다이오드를 선택하면 일시적인 서지 또는 불안정한 작동 조건 중에 파손될 위험이 높아집니다.적절한 열 관리, 적절한 전압 마진, 최적화된 PCB 레이아웃, 취약한 인터페이스 근처의 올바른 다이오드 배치 및 안정적인 납땜 방식을 결합하면 다이오드 신뢰성이 향상되는 경우가 많습니다.

신뢰성 표준 및 규정 준수 인증

신뢰성 표준은 SMD 다이오드가 까다로운 전기, 열 및 환경 조건에서 안전하게 작동할 수 있는지 확인하는 데 도움이 됩니다.

특징	SMD 다이오드	스루홀 다이오드
PCB 크기	콤팩트	더 크게
제조	자동화된 SMT	수동/웨이브 솔더
고주파 성능	더 나은	낮은
수리 가능성	더 어렵다	더 쉽게
열 방출	보통	고전력에 더 적합
일반적인 사용	휴대용 전자 제품	산업 시스템

규정 준수 테스트는 장기적인 신뢰성, 제조 일관성, 제품 안전성, 열 내구성 및 환경 규정 준수를 지원하는 데 도움이 됩니다.

SMD 다이오드와 스루홀 다이오드

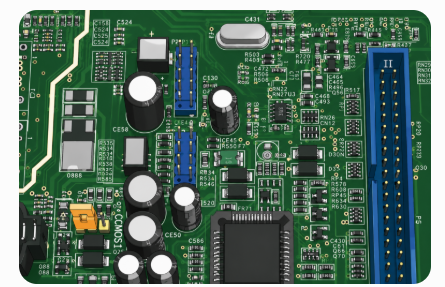

그림 12. SMD와 PCB의 스루홀 구성요소 비교

SMD 다이오드와 스루홀 다이오드는 모두 비슷한 전기적 기능을 수행하지만 크기, 제조 방법, 열 동작, 기계적 내구성 및 PCB 통합 면에서 상당히 다릅니다.

특징	SMD 다이오드	스루홀 다이오드
PCB 크기	콤팩트	더 크게
제조	자동화된 SMT	수동/웨이브 솔더
고주파 성능	더 나은	낮은
수리 가능성	더 어렵다	더 쉽게
열 방출	보통	고전력에 더 적합
일반적인 사용	휴대용 전자 제품	산업 시스템

SMD 다이오드는 일반적으로 더 작은 PCB 레이아웃, 자동화된 대량 생산, 경량 전자 장치 및 향상된 고주파 성능을 지원하기 때문에 현대 전자 제품에서 선호됩니다.

더 짧은 전기 경로는 기생 인덕턴스와 커패시턴스를 줄이는 데 도움이 되므로 고속 스위칭 회로, RF 통신 시스템, 소형 전력 변환기 및 조밀하게 포장된 전자 장치에 적합합니다.

그러나 스루홀 다이오드는 고전력 시스템, 고전류 응용 분야, 열악한 기계 환경 및 더 쉬운 수리 또는 교체가 필요한 장비에서는 여전히 선호될 수 있습니다.

스루홀 구성 요소는 PCB에 삽입된 와이어 리드를 사용하기 때문에 대형 전력 장치에 대해 더 강력한 기계적 고정과 더 나은 열 처리 기능을 제공하는 경우가 많습니다.

현대 전자 장치에서는 콤팩트한 PCB 레이아웃과 자동화된 SMT 조립이 제조 비용을 크게 줄이고 생산 속도를 높이기 때문에 SMD 다이오드가 지배적입니다.

올바른 SMD 다이오드를 선택하는 방법

올바른 SMD 다이오드를 선택하려면 전기 성능, 열 성능, 신뢰성, 스위칭 속도, 패키지 크기 및 애플리케이션 요구 사항의 균형이 필요합니다.

잘못된 다이오드를 사용하면 과열, 전압 불안정, 효율성 감소, 과도한 전력 손실 및 조기 구성 요소 오류가 발생할 수 있습니다.

적절한 다이오드 선택은 장기적인 신뢰성, 열 안정성 및 전반적인 전자 시스템 성능을 지원하는 데 도움이 됩니다.

애플리케이션 기반 선택 가이드

신청	권장 다이오드
급속충전기	쇼트키 다이오드
전압 규제	제너다이오드
USB ESD 보호	TVS 다이오드
RF 튜닝	버랙터 다이오드
교류 교정	정류기 다이오드

선택 시 고려해야 할 주요 요소

• 역전압 정격: 다이오드는 회로에 존재하는 최대 역전압을 안전하게 견뎌야 합니다.전압 마진이 부족하면 일시적인 전압 스파이크 중에 고장이 발생할 위험이 높아집니다.

• 전류 처리 기능: 다이오드는 연속 전류 및 서지 전류 조건을 모두 안전하게 지원해야 합니다.고전류 애플리케이션에는 더 큰 패키지, 더 나은 열 방출 및 더 넓은 PCB 트레이스가 필요한 경우가 많습니다.

• 스위칭 속도: 고주파 회로에는 스위칭 손실을 최소화하고 효율성을 향상시키기 위해 빠른 복구 또는 쇼트키 다이오드가 필요합니다.

• 열 성능: 과도한 접합 온도는 부품 수명을 단축하고 신뢰성을 저하시킬 수 있으므로 열 성능이 중요합니다.

• PCB 공간 제약: 소형 전자 장치에는 고밀도 PCB 레이아웃을 지원하기 위해 더 작은 SMD 패키지가 필요한 경우가 많습니다.

그러나 패키지가 작을수록 열 및 전류 처리 성능이 낮아질 수 있습니다.

다양한 산업 분야에 적합한 다이오드 선택

• 자동차 전자 장치: 높은 서지 신뢰성, 폭넓은 온도 허용 오차, AEC-Q101 준수는 열악한 전기 및 환경 조건에서 안정적인 작동을 유지하는 데 중요합니다.

• 전자 장치: 조밀하게 포장된 PCB 설계 및 휴대용 시스템에서는 일반적으로 컴팩트한 크기, 낮은 전력 손실 및 높은 제조 효율성이 우선시됩니다.

• 산업용 시스템: 까다로운 전기 환경에서 지속적인 작동을 위해서는 열 내구성, 고전류 성능 및 장기 신뢰성이 중요합니다.

• RF 및 통신 시스템: 빠른 스위칭, 낮은 접합 용량, 안정적인 고주파 성능은 신호 무결성과 효율적인 통신 동작을 유지하는 데 도움이 됩니다.

올바른 다이오드 패키지와 전기 사양을 선택하면 현대 전자 시스템의 전력 효율성, 회로 보호 및 장기적인 신뢰성이 크게 향상됩니다.

결론

SMD 다이오드는 효율적인 전력 제어, 회로 보호 및 안정적인 고속 작동을 지원하기 위해 현대 전자 제품에 널리 사용됩니다.적절한 다이오드 선택은 순방향 전압, 복구 시간, 열 성능 및 전류 처리 기능과 같은 요소에 따라 달라집니다.우수한 PCB 열 설계와 올바른 패키지 선택은 과열을 줄이고 장기적인 신뢰성을 향상시키는 데 도움이 됩니다.전자 장치가 계속해서 소형화되고 강력해짐에 따라 현대 회로 설계에서는 SMD 다이오드 동작을 이해하는 것이 점점 더 중요해지고 있습니다.
