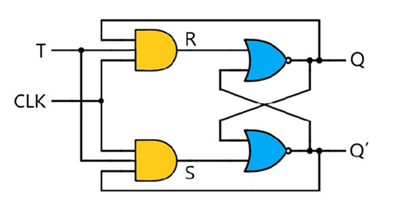

그림 1. T 플립플롭 논리 회로 다이어그램
에이 T 플립플롭,라고도 함 토글 플립플롭는 단일 이진수 값(0 또는 1)을 저장하는 디지털 회로입니다. T 플립플롭에는 시계(Clk) 출력이 변경될 수 있는 시기를 제어하는 입력입니다.이러한 유형의 플립플롭에는 입력이 하나만 있으며 현재 출력을 유지하거나 클록 펄스가 발생할 때마다 토글할 수 있습니다.
T 플립플롭은 다음에 사용됩니다. 디지털 카운터, 주파수 분배기그리고 토글 회로.그들은 또한 JK 플립플롭 J와 K 입력을 함께 연결하여.T 플립플롭은 클록 신호를 따르고 예측 가능한 방식으로 변경되므로 타이밍 및 순차 논리 회로의 주요 구성 요소입니다.
T 플립플롭(토글 플립플롭)은 클럭(Clk) 신호 및 T 입력 값에 따라 출력 상태를 변경합니다.Q 출력은 저장된 값을 나타내고, Next Q는 클럭 펄스 이후 출력이 어떻게 되는지 보여줍니다.
|
클릭 |
티 |
이전의
큐 |
다음
큐 |
설명 |
설명 |
|
0 또는 1 |
엑스 |
큐 |
큐 |
상승 에지 없음, 없음
변화 |
출력은 그렇지 않습니다
클럭 펄스가 없을 때 변경됩니다. |
|
0→1 (↑) |
0 |
큐 |
큐 |
메모리(변경 없음) |
T 입력이 0일 때
클럭 상승 에지가 발생하면 출력은 동일하게 유지됩니다. |
|
0→1 (↑) |
1 |
0 |
1 |
비녀장 |
T = 1이고 Q = 0일 때,
출력은 상승 에지에서 1로 반전됩니다. |
|
0→1 (↑) |
1 |
1 |
0 |
비녀장 |
T = 1이고 Q = 1일 때,
출력은 상승 에지에서 0으로 반전됩니다. |
• 상승 에지 없음(Clk = 0 또는 1, 전환 없음)
클록의 상승 에지가 없으면 플립플롭은 응답하지 않습니다.회로는 클록 신호의 상승 에지에서만 업데이트되기 때문에 출력은 동일하게 유지됩니다.
• T = 0(유지 상태)
클럭에서 상승 에지가 발생했지만 T 입력이 0인 경우 출력은 이전과 동일하게 유지됩니다.이는 플립플롭이 메모리 상태에 있고 현재 값을 유지하고 있음을 의미합니다.
즉, 클럭 펄스 + T = 0 → 출력이 해당 값을 유지합니다.
• T = 1, 이전 Q = 0 (토글)
T 입력이 1이고 클록에 상승 에지가 있으면 출력이 토글됩니다.이전 출력이 0이었다면 1이 됩니다.
• T = 1, 이전 Q = 1 (토글)
마찬가지로, 이전 출력이 1이었다면 플립플롭은 이를 0으로 전환합니다. 이 토글 동작은 T 플립플롭에 이름을 부여합니다.
즉, 클럭 펄스 + T = 1 → 출력이 0으로 반전됩니다.

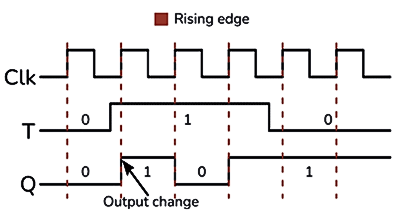

그림 2. T 플립플롭 타이밍 다이어그램
이제 진리표를 통해 T 플립플롭이 어떻게 작동하는지 이해했으므로 T 플립플롭 회로를 구축하고 실제 설정에서 토글 동작을 수행하는 방법을 살펴보겠습니다.
JK 플립플롭의 J 입력과 K 입력을 함께 연결하여 T 플립플롭을 만들 수 있습니다.이 간단한 설정을 통해 회로는 클록 펄스를 수신할 때마다 출력을 토글할 수 있습니다.

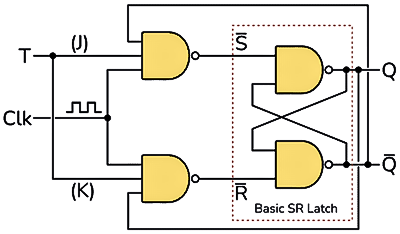

그림 3. SR 래치를 사용하는 기본 T 플립플롭 회로
두 개의 회로를 사용하는 것과 같은 일부 버전의 회로 AND 게이트 그리고 기본 SR 래치, 올바르게 보일 수도 있지만 항상 제대로 작동하는 것은 아닙니다.그 이유는 이 디자인에는 매우 짧은 클럭 펄스가 필요하기 때문입니다.클록이 너무 오랫동안 높게 유지되면 출력 Q는 동일한 펄스 동안 1과 0 사이에서 빠르게 전환됩니다.이 문제를 경주라고 합니다.이 문제를 해결하려면 다음을 사용할 수 있습니다. 에지 트리거 JK 플립플롭, 이는 전체 펄스 대신 클럭의 상승 에지에만 응답합니다.

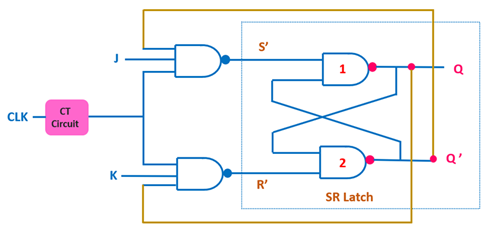

그림 4. 에지 트리거 JK 플립플롭
T 플립플롭을 만드는 또 다른 간단한 방법은 XOR 게이트가 있는 D 플립플롭 .이 설계에서 XOR 게이트는 입력이 토글 컨트롤처럼 동작하도록 하여 안정적이고 완전한 기능을 갖춘 에지 트리거 T 플립플롭을 생성합니다.

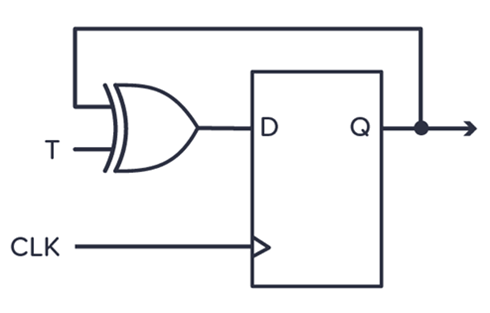

그림 5. D 플립플롭과 XOR 게이트를 사용하는 에지 트리거 T 플립플롭

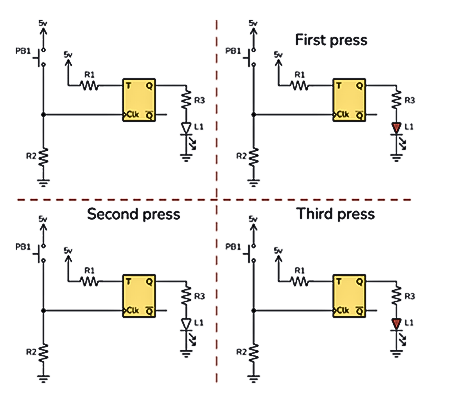

그림 6. T 플립플롭을 사용한 LED 토글 회로
T 플립플롭을 사용하여 버튼을 누를 때마다 LED를 켜고 끄는 간단한 LED 토글 회로를 만들 수 있습니다.이 시스템에서 T 입력은 5V(논리 1)에 연결되므로 플립플롭은 클록 입력에서 상승 에지를 얻을 때마다 출력을 토글합니다.
푸시버튼은 풀다운 저항을 통해 클록(Clk) 입력에 연결되어 있으며, 이는 버튼을 누르지 않을 때 클록을 0으로 유지합니다.버튼을 누르면 시계가 잠시 0에서 1로 바뀌면서 플립플롭이 트리거됩니다.
버튼을 누를 때마다 출력 Q의 상태가 바뀌며, 0이면 1이 되고, 1이면 0이 됩니다. Q에 연결된 LED는 누를 때마다 켜지거나 꺼지므로 간단한 토글 효과가 나타납니다.
~ 안에 디지털 시계와 타이머, T 플립플롭은 두 상태 사이를 쉽게 변경하고 신호의 주파수를 2로 나눌 수 있기 때문에 사용됩니다.클럭 펄스를 얻을 때마다 출력은 0에서 1 또는 1에서 0으로 전환됩니다.
디지털 시계에서는 여러 개의 T 플립플롭이 차례로 연결되어 카운터를 만듭니다.이 카운터는 각 플립플롭이 클록 신호를 반으로 나눌 때 초, 분, 시간을 추적합니다.
타이머에서 T 플립플롭은 시간 간격을 제어하는 데 도움이 됩니다.고정된 시간에 신호를 켜거나 끌 수 있어 스톱워치, 지연 회로 및 경보 시스템에 완벽하게 사용됩니다.
브레드보드에 T 플립플롭을 만드는 것은 실제 생활에서 어떻게 작동하는지 확인하는 간단한 방법입니다.JK 플립플롭 IC(예: CD4027) 또는 XOR 게이트가 있는 D 플립플롭(예: CD4013 및 CD4030)을 만들 수 있습니다.주요 구성 요소를 사용하는 단계별 가이드는 다음과 같습니다.

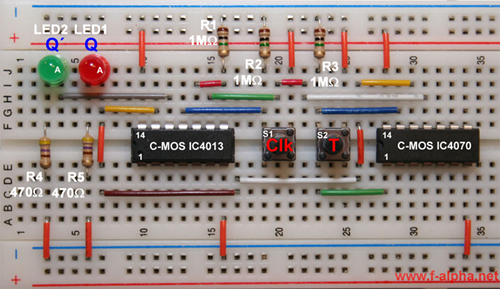

그림 7. CD4013과 CD4070을 사용한 T 플립플롭 브레드보드 회로
필요한 재료
• 1x T 플립플롭 회로(사용 CD4013+ CD4030또는 CD4027IC)
• 브레드보드 1개
• 푸시버튼 1개(PB1)
• 풀업 및 풀다운용 2x 10kΩ 저항기(R1, R2)
• 1x 330Ω 저항기(R3), LED용
• LED 1개
• 전선 연결하기
• 5V DC 전원 공급 장치
연결 단계
1단계 - IC를 브레드보드 중앙에 놓습니다(핀이 양쪽에 위치하도록).
2단계 - 전원을 연결하십시오:
• VCC 핀 → +5V
• GND 핀 → 접지
3단계 - T 입력을 설정합니다:
• T 입력(또는 JK 플립플롭을 사용하는 경우 J와 K를 함께 단락시킴)을 와이어를 통해 5V에 연결합니다.이는 토글을 위해 T = 1을 유지합니다.
4단계 - 시계 버튼 추가:
• 푸시버튼을 Clk 핀에 연결합니다.
• Clk에서 접지까지 10kΩ 풀다운 저항을 사용하여 누르지 않을 때 클록이 0으로 유지되도록 합니다.
• 버튼을 누르면 출력을 전환하기 위해 짧은 0→1 펄스를 보냅니다.
5단계 - 출력을 연결합니다:
• 330Ω 저항(R3)을 통해 LED를 Q 출력 핀에 연결합니다.
• LED의 다른 쪽 다리는 접지됩니다.
6단계 - 배선을 확인하고 전원을 연결합니다.
T 플립플롭의 장점:
사용하기 쉬움 - 입력이 하나만 있으므로 연결하고 이해하기 쉽습니다.
출력 토글 - 매 클럭 펄스마다 상태(ON/OFF)를 변경합니다.
주파수 분할 - 출력 주파수는 클록 입력의 절반이며 클록 및 카운터에 유용합니다.
데이터 저장 - 1비트의 정보를 저장할 수 있습니다.
다른 플립플롭으로 제작 - JK 또는 D 플립플롭을 사용하여 쉽게 제작할 수 있습니다.
T 플립플롭의 단점:
설정 또는 재설정 없음 - 출력을 1 또는 0으로 직접 설정할 수 없습니다.
레이싱 문제 - 클럭 펄스가 너무 길면 출력이 너무 빨리 변경될 수 있습니다.
에지 트리거링 필요 - 클럭 에지에 의해 트리거될 때 가장 잘 작동합니다.
제한된 사용 - 토글만 가능하므로 다른 플립플롭보다 유연성이 떨어집니다.
작은 지연 - 연속해서 사용하는 경우 작은 지연이 타이밍에 영향을 미칠 수 있습니다.
다음은 T 플립플롭과 JK 플립플롭의 차이점과 관련성을 이해하기 위한 간단한 비교입니다.
|
특징 |
티
플립플롭 |
JK
플립플롭 |
|
성명 |
토글 플립플롭 |
JK(잭 킬비)
플립플롭 |
|
입력 수 |
1 (티) |
2(J와 K) |
|
주요 기능 |
출력을 켭니다.
T = 1일 때 모든 클록 펄스 |
설정, 재설정 또는
J 및 K 값에 따라 전환 |
|
입력관계 |
단순화된 버전
JK(T = J = K) |
더욱 유연해진 —
설정 및 재설정을 위한 별도의 제어 |
|
작업 |
T = 0일 때 → 출력
보유;T = 1 → 출력 토글 |
J = 0, K = 0 → 유지;
J = 1, K = 0 → 설정;J = 0, K = 1 → 재설정;J = 1, K = 1 → 토글 |
|
복잡성 |
단순한 |
더 복잡함 |
|
일반적인 사용 |
카운터, 주파수
분배기, LED 토글링 |
범용 플립플롭
모든 기본 플립플롭 연산에 사용 |
|
레이싱 문제 |
다음에서 발생할 수 있음
레벨 트리거 회로 |
또한 발생
레벨 트리거형이지만 에지 트리거형은 고정되어 있습니다. |
|
엣지 트리거
버전 |
예, 종종 다음을 사용하여 만들어집니다.
D 플립플롭 + XOR |
예, 표준 JK
플립플롭은 에지 트리거 가능 |
|
입력 설정/재설정 |
일반적으로 사용할 수 없음 |
일반적으로 포함
사전 설정 및 지우기(설정/재설정) 입력 |
T 플립플롭은 디지털 전자 장치의 중요한 부분입니다.각 클록 펄스로 출력을 토글하고 작업 계산 및 타이밍을 조정하는 데 도움이 됩니다.작동 방식과 연결 방법을 이해하면 카운터, 시계, LED 제어 회로와 같은 다양한 간단한 프로젝트에 사용할 수 있습니다.
우리에 대해
고객 만족을 매번 실현합니다. 상호 신뢰와 공동의 이익.
나트륨 증기 램프 작동 회로 및 용도 안내
2025-10-23
USB는 어떻게 작동하고 데이터와 전력을 전송합니까?
2025-10-22
클럭 신호가 트리거될 때마다 출력이 0과 1 사이에서 교대로(토글)되기 때문에 토글 플립플롭이라고 합니다.
D 플립플롭은 입력을 출력으로 전송하는 반면, T 플립플롭은 T 입력이 높을 때만 출력을 토글합니다.
예.J와 K 입력을 함께 연결하면 JK 플립플롭이 T 플립플롭처럼 작동합니다.
이는 클럭 신호의 상승 또는 하강 에지 동안에만 출력이 변경되므로 다중 토글과 같은 오류가 줄어드는 것을 의미합니다.
클록 펄스가 발생할 때마다 출력이 토글되므로 출력 주파수는 클록 주파수의 절반이 됩니다.
