TDA2030 앰프 IC DIY 오디오 성공을 위해 알아야 할 모든 것
2024-12-02 5833

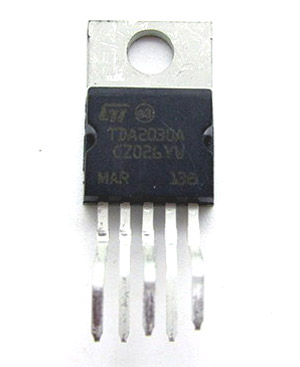

TDA2030 IC는 최대 20W를 제공 할 수있는 강력한 오디오 앰프로 DIY 프로젝트 및 소규모 사운드 시스템에 적합합니다.4Ω 및 8Ω 스피커와 함께 작동하여 명확하고 양질의 사운드를 제공합니다.히트 싱크 나 팬을 사용하면 오랫동안 시원하게 유지하고 원활하게 실행할 수 있습니다.커패시터 및 저항 조정과 같은 회로에 대한 간단한 조정은 다양한 설정을 위해 사운드를 더욱 향상시킬 수 있습니다.

목록

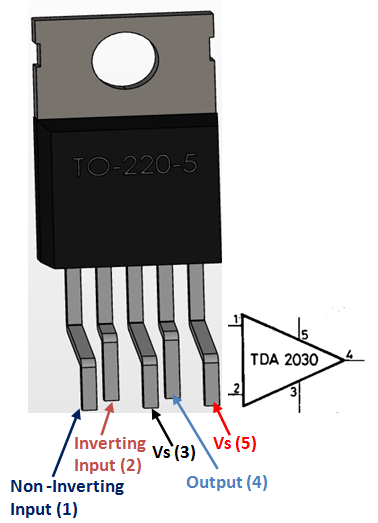

TDA2030A 핀 구성

핀 숫자	핀 이름	설명
1	비 - 반전 입력	비 증폭기의 역 끝 (+)
2	반전 입력	반전 증폭기의 끝 (-)
3	대 (지면)	연결하다 회로의 땅에
4	산출	이것 PIN은 증폭 된 신호를 출력합니다
5	대 (힘)	공급 전압, 최소 6V 및 최대 36V

TDA2030A 특성

• 저주파 클래스 AB 앰프 - 최소한의 왜곡으로 고품질 오디오 증폭을 위해 특별히 설계되었습니다.

• 최대 20 와트의 출력 전원 - 중소형 오디오 시스템에 충분한 전력을 제공합니다.

• 넓은 전원 공급 장치 (6V ~ 36V) - 다양한 전원 공급 장치 옵션에 대한 유연성을 제공하므로 다양한 프로젝트에 다재다능합니다.

• 단락 및 열 보호 - 과부하 또는 과열 중에 손상을 방지하기위한 내장 안전 기능.

• 브레드 보드 친화적 - 프로토 타이핑 및 회로 테스트에 쉽게 사용하기 쉽고 초보자 친화적입니다.

• 5 핀 to220 패키지 -간단한 설치를위한 소형 및 처리하기 쉬운 디자인.

TDA2030A의 동등한 수준

• TDA2050

• NTE1380

• LM386

TDA2030 앰프는 어디에서 사용할 수 있습니까?

그만큼 TDA2030 휴대폰 및 마이크와 같은 소스의 사운드를 향상시키는 강력한 오디오 앰프로서 더 크고 더 명확합니다.최대 20W의 전력을 제공 할 수 있으며, 4Ω 스피커는 12W 또는 8W 스피커에서 8W로 주행하는 데 이상적입니다.이것은 가정 극장, 공개 발표, 소규모 공연 및 야외 행사에 적합합니다.

명확하고 왜곡이없는 사운드를 제공 할 수있는 능력으로 TDA2030은 객실, 강당 및 열린 공간과 같은 곳에서 잘 작동합니다.다양한 오디오 설정으로 사용하기 쉽고 번거 로움없이 사운드 성능을 향상시킵니다.

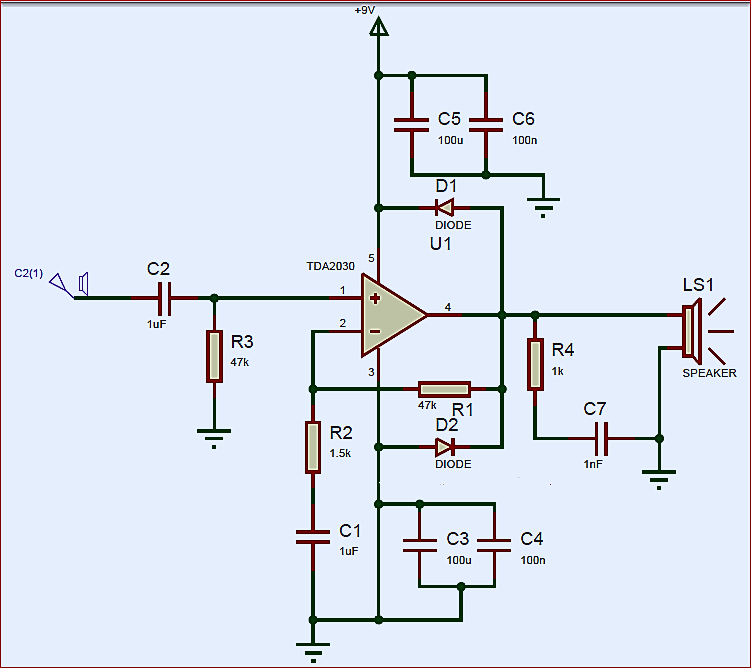

TDA2030 앰프를 사용하는 방법은 무엇입니까?

TDA2030은 작고 브레드 보드 친화적 인 To220 패키지로 인해 브레드 보드에서 쉽게 테스트 할 수 있습니다.단일 전원 및 듀얼 전원 공급 장치와 함께 작동 할 수 있지만 단순화하기 위해 9V 배터리가 여기에서 사용됩니다.5 번째 핀 (vs)을 배터리의 포지티브 터미널에 연결하고 3 번째 핀 (지면)을 네거티브 터미널에 연결하십시오.배터리가 IC의 요구 사항을 충족하기에 충분한 전류를 제공 할 수 있는지 확인하십시오.

이 기본 회로에서 저항 R1 및 R2는 잠재적 분배기를 생성하는 반면 Diodes D1 및 D2는 IC를 역전 전류로부터 보호합니다.스피커 (4Ω, 6Ω 또는 8Ω)는 출력에 연결되며 모바일 잭 또는 마이크와 같은 오디오 소스는 커플 링 커패시터 (C2)를 통해 연결됩니다.TDA2030은 모노 오디오 신호를 증폭 시키므로 필요한 경우 왼쪽 및 오른쪽 채널을 단일 입력으로 결합하십시오.히트 싱크 사용과 같은 적절한 열 관리는 안정적인 작동에 권장됩니다.

다양한 응용 분야에서 TDA2030

• 오디오 신호의 증폭

• 고출력 증폭 시스템

• 이중 또는 분할 전원 공급 장치에 대한 호환성

• 여러 스피커를 쉽게 연결할 수 있습니다

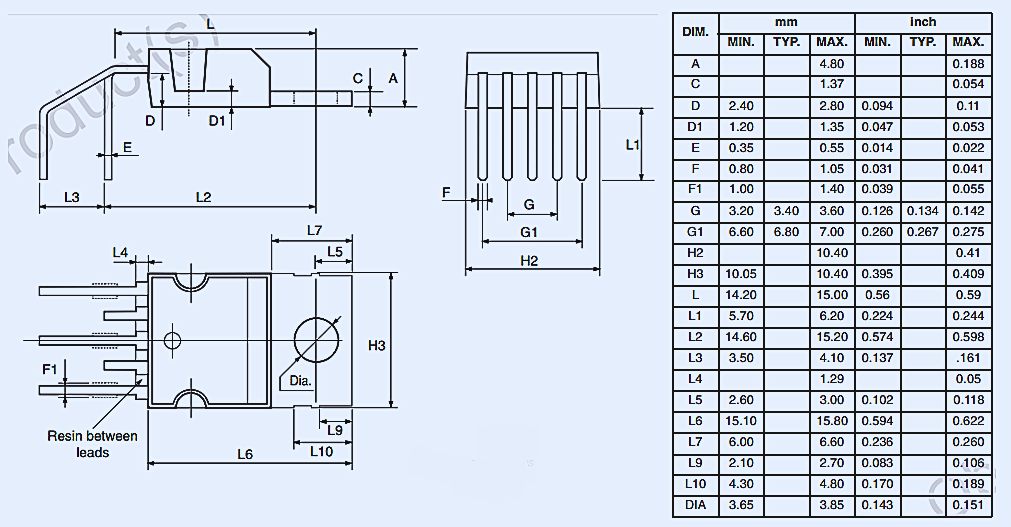

2 차원 모델 (PDIP)
