인덕턴스란 무엇입니까?코일, 전류 및 에너지에 대한 초보자 가이드
2026-01-16 2661

인덕턴스는 회로의 전류 변화를 제어하는 전자 장치의 기본 개념입니다.이는 많은 전기 시스템에서 에너지를 저장하고 소음을 줄이며 전류를 안정적으로 유지하는 데 도움이 됩니다.이 기사에서는 인덕턴스, 정의, 작동 원리, 유형, AC 동작, Q 인자, 계산 및 응용에 대해 논의합니다.

카탈로그

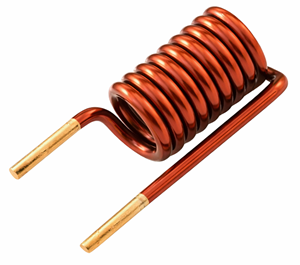

인덕턴스의 기본 정의

인덕턴스 의 재산이다 지휘자 또는 코일 현재의 변화에 반대하는 것입니다.도체에 전류가 흐르면 전류가 생성됩니다. 자기장.전류가 변하면 자기장도 변하여 다음과 같은 현상이 발생합니다. 전압 그 변화에 반대하는 것입니다.

인덕턴스는 전류를 멈추지 않거나 다음과 같은 에너지를 낭비하지 않습니다. 저항.단지 전류의 속도가 느려질 뿐입니다. 상승 또는 가을.인덕턴스가 높을수록 전류 변화가 더 느리게 진행됩니다.

회로에서 인덕턴스는 전류를 유지하는 데 도움이 됩니다. 꾸준한, 소음을 줄이다, 그리고 에너지를 저장하다 자기장에서.

인덕턴스의 작동 원리

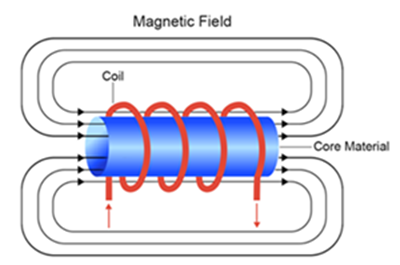

그림 2. 인덕턴스의 작동 원리

직선 도체는 전류가 흐를 때 자기장을 생성합니다.도체가 코일 모양으로 만들어지면 자기장이 더 강해지고 집중되어 인덕턴스가 증가합니다.

현재의 경우 상수, 자기장 일정하게 유지 그리고 전압 없음 유도된다.전류가 변하면 변화하는 자기장이 반대 전압을 생성합니다.이것이 인덕터가 전류의 급격한 변화에 저항하고 일시적으로 에너지를 저장하는 이유입니다.

다양한 유형의 인덕턴스

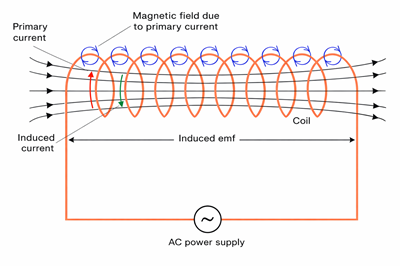

그림 3. 자기 인덕턴스

자기 인덕턴스

자기 인덕턴스는 코일의 전류 변화가 동일한 코일에 전압을 유도하는 경우입니다.

전류가 변하면 코일과 연결된 자속도 변합니다.이는 다음과 같은 반대 전압을 생성합니다. 역기전력 또는 유도된 EMF.

자체 인덕턴스 공식

쇄교자속은 전류에 비례합니다.

NΦ = L * I

그래서,

L = NΦ/I

어디에:

• N = 회전 수

• Φ = 회전당 자속

• 나 = 현재

• L = 자체 인덕턴스

전류가 1암페어인 경우 인덕턴스는 총 쇄교자속과 같습니다.

유도 전압

유도 전압은 다음과 같습니다.

e = −L * (디/dt)

즉, 전압은 전류가 얼마나 빨리 변하는지에 따라 달라집니다.전류가 초당 1암페어로 변하면 유도 전압은 인덕턴스와 같습니다.

저장된 에너지

인덕터에 저장된 에너지는 다음과 같습니다.

W = 1/2 L * I²

에너지는 자기장에 저장되었다가 전류가 감소하면 회로로 반환됩니다.이상적인 인덕터는 에너지를 잃지 않습니다.

자기 인덕턴스의 사용

• 인덕터 및 초크

• 전원 공급 장치

• 변압기 및 모터

• 노이즈 필터링 회로

그림 4. 상호 인덕턴스

상호 인덕턴스

한 코일의 전류 변화가 근처 코일에 전압을 유도할 때 상호 인덕턴스가 발생합니다.

첫 번째 코일의 전류 변화는 변화하는 자기장을 생성합니다.이 자기장이 두 번째 코일과 연결되면 전기적 연결이 없더라도 전압이 유도됩니다.이것이 변압기와 무선 전력 전송의 작동 원리입니다.

Φ2는 1차 전류 I₁, 즉 2차 권선을 연결하는 코일 1의 자속 부분으로 인해 발생하는 코일 2의 턴당 자속을 나타냅니다.

상호 인덕턴스 공식

엔₂Φ₂= M * I₁

그래서,

남 = N₂Φ₂ / 나₁

어디에:

• N² = 2차 코일의 회전수

• Φ2 = 회전당 플럭스

• I₁ = 1차 코일의 전류

• M = 상호 인덕턴스

유도 전압

전자₂ = -M (디₁/dt)

1차 전류가 초당 1암페어로 변하면 유도 전압은 상호 인덕턴스와 같습니다.

AC 회로의 인덕터

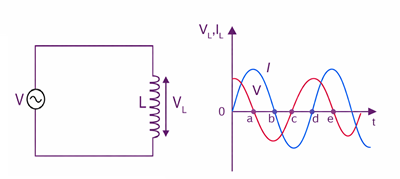

그림 5. 전압-전류 관계를 보여주는 AC 회로의 인덕터

인덕터는 AC 및 DC 회로에서 다르게 동작합니다.

AC 회로에서 인덕터는 저항이 아닌 유도 리액턴스를 통해 전류에 반대합니다.유도성 리액턴스는 주파수와 인덕턴스에 따라 달라집니다.

X₁ = 2πfL

주파수가 증가하면 유도성 리액턴스가 증가합니다.이는 인덕터가 고주파 전류에 더 강하게 저항한다는 것을 의미하며, 이는 인덕터가 필터 및 잡음 억제 회로에 사용되는 이유입니다.

인덕터의 Q 인자

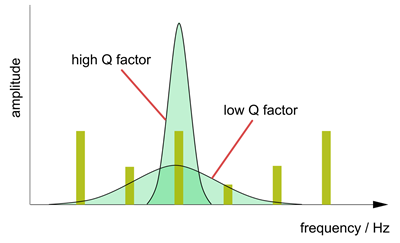

그림 6. 인덕터의 Q 팩터

Q 인자는 인덕터가 손실되는 양에 비해 에너지를 얼마나 효율적으로 저장하는지를 보여줍니다.

Q = X₁ / R

어디에:

• Xₗ = 유도성 리액턴스

• R = 코일 저항

높은 Q 인자는 낮은 에너지 손실과 RF 및 공진 회로의 우수한 성능을 의미합니다.낮은 Q 인덕터는 일반적으로 전원 회로에 사용됩니다.

인덕턴스 계산 예

주어진:

• 턴 = 500

• 전류 = 10A

• 플럭스 = 0.01Wb

L = N(Φ/I)

엘 = 500 × (0.01 / 10)

L = 0.5H = 500mH

이는 필터링 및 에너지 저장에 적합한 중간에서 높은 인덕턴스 값입니다.

인덕턴스에 영향을 미치는 요소

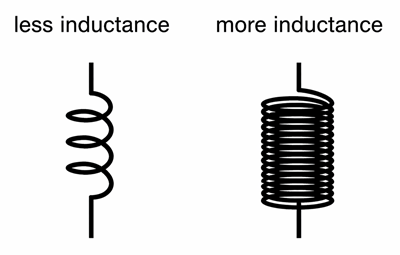

그림 7. 인덕턴스에 대한 턴 수의 영향

- 턴이 많을수록 인덕턴스가 증가합니다.

- 자기 코어는 인덕턴스를 증가시킵니다.

- 코어 면적이 커질수록 인덕턴스가 증가합니다.

- 투자율이 높을수록 유량이 증가합니다.

- 가까운 권선으로 커플 링이 향상됩니다.

- 고주파수는 유효 인덕턴스를 감소시킵니다.

- 온도는 안정성에 영향을 미칩니다.

직렬 및 병렬 인덕터

시리즈

커플링 없이:

엘_초 = 엘₁ + 엘₂

커플링 포함:

엘_초 = 엘₁ + 엘₂±2M

병렬

커플링 없이:

엘_피 = (엘₁* L₂) / (엘₁ + 엘₂)

커플링 포함:

Lp = (엘₁* 엘₂ - 남²) / (엘₁ + 엘₂ ±2M)

인덕턴스의 응용

그림 8. 인덕턴스를 응용한 무선충전

• 전원 공급 장치의 에너지 저장

• 필터링 및 리플 감소

• 변압기 및 절연

• 발진기

• EMI 및 소음 제어

• 무선 충전

공통 인덕터 비교

유형	코어	장점	신청
에어 코어	공기	포화 없음, 높은 수준에서 안정적 빈도	RF 회로
페라이트 코어	페라이트	작은 크기, 높은 인덕턴스	전원 공급 장치
철심	철	고전류 처리	오디오 회로
토로이달	페라이트 또는 철	낮은 EMI, 고효율	컴팩트한 디자인

인덕턴스 측정

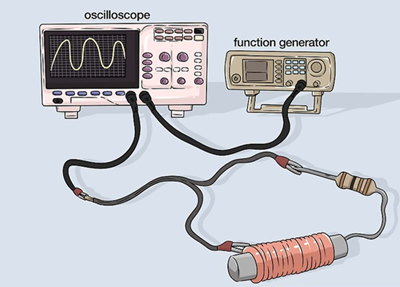

그림 9. 오실로스코프와 함수 발생기 사용

• 빠른 측정을 위한 LCR 미터

• RL 회로를 사용한 오실로스코프 및 함수 발생기

• 높은 정확도를 위한 브리지 회로

인덕터의 한계

1.저항으로 인해 전력 손실이 발생함

2.코어 포화로 인덕턴스 감소

3.기생 용량은 고주파수 사용을 제한합니다.

4.코어 손실로 인해 효율성이 저하됨

결론

인덕턴스는 전류 변화 방식과 에너지가 전자 회로에 저장되는 방식을 제어하는 데 도움이 됩니다.동작, 유형 및 한계를 이해하면 안정적이고 효율적으로 작동하는 회로를 더 쉽게 설계할 수 있습니다.실질적인 제한에도 불구하고 인덕터는 전원 공급 장치, 필터링 및 통신 회로에 널리 사용됩니다.
