일시적 전압이란 무엇인가? 원인, 영향 및 보호
2026-06-08 480

일시적 전압은 전기 회로에서 발생하는 갑작스러운 전압 스파이크, 하강 또는 진동입니다. 일반적으로 전류가 빠르게 변화하거나 저장된 에너지가 방출되거나 스위칭, 번개 또는 정전기 방전과 같은 사건이 시스템에 영향을 미칠 때 발생합니다. 일시적 전압은 매우 짧은 시간 동안만 지속되지만, 구성 요소를 손상시키고 시스템 오류를 초래하며 신호를 방해하고 장비 수명을 줄일 수 있습니다. 이 기사에서는 일시적 전압의 원인, 출처, 전자 기기에 미치는 영향, 이를 감지하는 방법 및 보호 방법이 그 영향을 줄일 수 있는 방법에 대해 배울 것입니다.

카탈로그

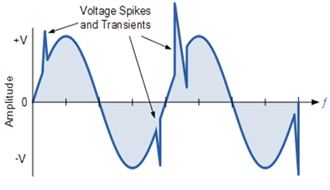

그림 1. 일시적 전압 스파이크가 포함된 AC 전압 파형

전기 일시적 현상의 원인

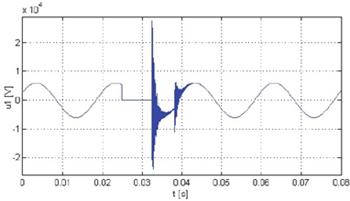

그림 2. 측정된 일시적 전압 파형

전기 일시적 현상은 회로 내에서 전류 또는 전압이 갑자기 변할 때 발생합니다. 전류와 자기장은 즉시 변할 수 없기 때문에 회로는 짧은 전압 스파이크, 하강 또는 진동으로 반응합니다. 일반적인 원인 중 하나는 유도 반작용입니다. 유도 경로를 흐르는 전류가 중단되면, 회로는 전류 흐름을 유지하려는 전압을 생성합니다. 이로 인해 짧지만 높은 일시적 전압이 발생할 수 있습니다.

또 다른 원인은 자기장 붕괴입니다. 전류가 흐를 때 자기장에 에너지가 저장됩니다. 전류가 빠르게 변화하면 자기장이 저장된 에너지를 다시 회로로 방출하여 일시적 전압을 생성합니다.

스위칭 현상 도 일시적 현상을 생성할 수 있습니다. 회로가 한 작동 상태에서 다른 상태로 빠르게 전환될 때, 전압과 전류는 안정화되는 데 시간이 필요하므로 일시적인 전압 방해가 발생합니다.

일시적 전압의 일반적인 원천

일시적 전압은 전환, 방전 또는 갑작스러운 작동 변화를 경험하는 전기 장비 및 전력 시스템에서 일반적으로 발생합니다.

번개 는 이스트라이크 중 방출되는 매우 높은 에너지 때문에 전력선, 통신 케이블 및 인근 전기 시스템에 큰 전압 스파이크를 유도할 수 있습니다.

모터 는 기동, 정지 또는 속도 변화 동안 일시적 전압을 생성할 수 있습니다. 이러한 작동 전환은 전기 시스템 내에서 일시적인 전압 방해를 초래할 수 있습니다.

릴레이 는 특히 유도 부하를 전환할 때 접점이 열리거나 닫힐 때 전압 스파이크를 발생할 수 있습니다.

변압기 는 에너자이징, 디에너자이징 또는 전력 시스템 스위칭 중에 과도 전압을 생성할 수 있습니다. 이러한 사건은 전력 분배 시스템에서 일반적입니다.

커패시터 뱅크 는 전력 시스템에 연결되거나 연결 해제될 때 저장된 전기 에너지의 급격한 변화로 인해 전압 스파이크와 진동을 생성할 수 있습니다.

정전기 방전 (ESD) 는 서로 다른 전기적 전위를 가진 물체 간에 축적된 정전기가 갑자기 방출될 때 발생합니다.

유틸리티 스위칭 은 전력 그리드 내에서 부하, 피더 또는 보호 장치가 스위칭될 때 일시적인 전압 장애를 일으킬 수 있습니다.

과도 전압 수준의 일반적인 예

과도 전압의 크기는 그 출처와 작동 조건에 따라 달라집니다. 아래 표는 가능한 과도 전압 범위의 예를 보여줍니다.

출처	일반적인 과도 전압
릴레이 코일 킥백	100 V에서 1,000 V까지
모터 스위칭	수백 볼트에서 수 킬로볼트
정전기 방전 (ESD)	2 kV에서 15 kV 또는 그 이상
유틸리티 스위칭	1 kV에서 6 kV
커패시터 뱅크 스위칭	수백 볼트에서 수 킬로볼트까지
번개 유도 과도 전압	10 kV에서 수십 킬로볼트까지
산업용 전력 시스템	수백 볼트에서 수 킬로볼트까지

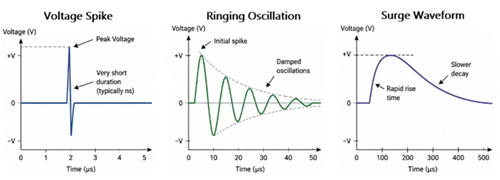

그림 3. 일반적인 과도 전압 파형

주의: 예시로 제시된 과도 전압 값은 일반적인 설명일 뿐입니다. 실제 과도 전압 수준은 시험 기준, 출처 임피던스, 케이블 길이, 부하 조건, 스위칭 특성 및 시스템 내 보호 장치의 위치와 같은 요인에 따라 달라집니다.

전자기기에 대한 과도 전압의 영향

과도 전압은 여러 가지 방법으로 전자기기에 영향을 미칠 수 있습니다. 일부 문제는 즉시 발생하고, 다른 문제는 반복적인 전기 스트레스 후에 나타날 수 있습니다.

구성 요소 손상 - 전압 스파이크는 IC, 마이크로컨트롤러, 트랜지스터, MOSFET, 다이오드 및 전압 조정기를 손상시킬 수 있습니다. 심각한 스파이크는 즉각적인 고장을 유발할 수 있습니다.

절연 고장 - 높은 과도 전압은 케이블, PCB 트레이스, 커넥터, 변압기 및 전기 장비의 절연을 약화시킬 수 있습니다. 이는 누설 전류, 아크, 또는 단락을 초래할 수 있습니다.

데이터 문제 - 디지털 시스템에서 과도 전압은 논리 신호 및 메모리 데이터를 방해할 수 있습니다. 이로 인해 데이터 손상, 시스템 오류, 잘못된 트리거 발생 또는 예기치 않은 작동이 발생할 수 있습니다.

신호 방해 - 통신선은 노이즈, 신호 왜곡, 패킷 오류 또는 일시적인 연결 손실을 경험할 수 있습니다.

소프트 실패 - 소프트 실패는 과도로 인해 발생하는 일시적인 문제입니다. 장비는 재시작되거나 멈추거나 오류를 표시할 수 있으며, 이후 과도가 사라진 후 다시 작동할 수 있습니다.

잠재적 손상 - 잠재적 손상은 구성 요소가 약해지지만 즉시 고장나지 않는 것을 의미합니다. 내부 스트레스로 인해 어느 정도 시간이 지난 후 고장을 일으킬 수 있습니다.

장비 수명 단축 - 반복적인 과도 스트레스는 구성 요소를 서서히 약화시키고 장기 신뢰성을 감소시킬 수 있습니다, 특히 전원 공급 장치, 제어 시스템, 통신 장치 및 산업용 전자 장치에서 특히 그렇습니다.

과도 전압 식별 및 측정

당신의 장비가 갑작스럽거나 무작위의 문제를 나타내면 과도 전압 문제가 있을 수 있습니다. 예를 들어:

• 예기치 않은 재시작

• 간헐적인 결함

• 통신 오류

• 손상된 데이터

• 설명할 수 없는 구성 요소 고장

• 불규칙한 작동

과도 전압 문제를 확인하려면 적절한 측정 도구가 필요합니다. 일반적인 멀티미터는 빠른 전압 스파이크를 포착할 수 없습니다.

오실로스코프 - 오실로스코프는 빠른 전압 스파이크를 캡처하고 스파이크의 피크 전압, 파형 모양, 상승 시간 및 지속 시간을 보여줍니다. 예를 들어, 플라이백 다이오드가 없는 24 V 릴레이 코일은 꺼졌을 때 200 V를 초과하는 스파이크를 생성할 수 있습니다.

차동 프로브 - 차동 프로브는 전압을 측정하기 위해 오실로스코프와 함께 사용되며, 안전하게 접지되지 않은 두 지점 간의 전압을 측정합니다. 이는 고전압 회로, 모터 드라이브, 인버터, 스위칭 전원 공급 장치 및 배터리 시스템에 적합합니다.

전력 품질 분석기 - 전력 품질 분석기는 시간 경과에 따른 전압 문제를 기록합니다. 이는 결함이 무작위로 발생하고 오실로스코프로 잡기 어려울 때 유용합니다. 전압 스파이크, 강하, 중단, 고조파 및 과도 이벤트 로그를 기록할 수 있습니다.

ESD 건 - ESD 건은 제어된 정전기 방전을 생성합니다. 이는 장비가 사람, 도구 또는 인근 물체로부터 발생하는 정전기를 견딜 수 있는지를 테스트하는 데 사용됩니다. 일반적인 테스트 수준에는 ±2 kV, ±4 kV, ±8 kV 및 ±15 kV 공기 방전이 포함됩니다.

서지 테스터 - 서지 테스터는 장비가 번개 관련 서지 또는 스위칭 과도 현상을 견딜 수 있는지를 확인하기 위해 제어된 서지 펄스를 적용합니다. 일반적인 서지 파형에는 IEC 61000-4-5 서지 테스트에서 자주 사용되는 1.2/50 μs 전압 및 8/20 μs 전류가 포함됩니다.

데이터 로깅 및 이벤트 상관관계 - 데이터 로깅은 몇 시간, 며칠 또는 몇 주에 걸쳐 전압 활동을 기록합니다. 이는 전압 스파이크를 리셋, 통신 오류 또는 정지와 비교하는 데 도움이 됩니다.

과도 전압 vs 서지 전압 vs 과전압

과도 전압, 서지 전압 및 과전압은 관련 용어이지만 서로 다른 전압 조건을 설명합니다. 아래 표는 그들의 정의, 지속 시간, 원인, 심각도 및 일반적인 예를 비교합니다.

특성	과도 전압	서지 전압	과전압
정의	짧은 기간의 전압 스파이크 또는 진동	고에너지 과도 전압 사건	정상 전압 수준을 초과하는 지속적인 증가
지속시간	나노초에서 밀리초까지	마이크로초에서 밀리초까지	초, 분 또는 그 이상
일반적인 원인	스위칭 작업, ESD, 유도 부하	번개, 유틸리티 스위칭, 대량 부하 변화	전력 시스템 결함, 전압 조정 문제, 유틸리티 문제
심각도	크기에 따라 보통에서 높음	더 큰 에너지 함량으로 인해 보통 더 높음	전압 수준 및 지속시간에 따라 다름
일반적인 예	릴레이 스위칭이 일으키는 짧은 전압 스파이크	전력선에서의 번개 유도 전압 서지	비정상적으로 높은 전압에서 장시간 운영되는 230 V 시스템
전압 동작	갑작스러운 스파이크, 하락 또는 진동	효율적인 에너지를 가진 큰 전압 스파이크	전압이 지속적으로 정상 값을 초과함
주요 차이점	빠른 일시적 방해	고에너지 과도 사건	장기적인 비정상 전압 상태

과도 전압 보호 방법 및 장치

과도 전압 보호는 전압 스파이크가 민감한 장비에 도달하는 것을 방지하는 것을 목표로 합니다. 다양한 보호 방법은 시스템에 영향을 미치기 전에 과도 전압을 우회, 차단, 고립, 필터링 또는 제한하는 방식으로 작동합니다.

• 접지 - 과도 에너지를 안전하게 지면으로 우회합니다.

• 차폐 - 전선과 회로에 들어가는 전기 잡음 및 과도 간섭의 양을 줄입니다.

• 고립 - 민감한 장비를 전압 방해의 원천으로부터 분리합니다.

• 필터링 - 전력 또는 신호선에서 원하지 않는 고주파 과도 신호를 제거합니다.

• TVS 다이오드 - 전자 부품을 위한 안전한 수준으로 전압 스파이크를 빠르게 클램프합니다.

• MOVs (금속 산화물 바리스터) - 과도 에너지를 흡수하고 전압 상승을 제한합니다.

• GDTs (가스 방전관) - 고에너지 과도를 보호 장비에서 멀리 우회합니다.

• SPD (서지 보호 장치) - 전력 및 통신 라인에서 과도 전압을 줄여 전체 시스템 보호를 제공합니다.

보호 장치 비교

장치	최적의 사용 용도	일반적인 응답 시간	장점	제한 사항
TVS 다이오드	민감한 전자기기, 신호선, 마이크로컨트롤러	피코초에서 나노초까지	매우 빠른 응답, 정밀한 클램프 전압	낮은 에너지 처리 능력
MOV	AC 전력 라인, 산업 장비, 전원 공급 장치	나노초	더 높은 서지 에너지를 처리하며 비용 효율적임	반복된 서지 후 성능이 점차 저하됨
GDT	번개 보호, 통신 라인, 실외 설치	마이크로초	매우 높은 서지 전류 처리 능력, 긴 수명	TVS 다이오드 및 MOV보다 느린 응답
SPD	건물 전력 시스템, 배급 패널, 산업 시설	내부 기술에 따라 다름	시스템 수준의 보호를 제공하며 여러 기술을 결합할 수 있음	개별 보호 장치보다 더 크고 비용이 더 높은 경향이 있음

일시 전압 보호 기준

일시 전압 보호는 종종 국제 기준을 사용하여 테스트됩니다. 이 기준은 테스트 중 장비가 ESD, 빠른 전기 버스트 및 서지 이벤트에 어떻게 노출되는지를 정의합니다.

표준	초점	테스트 항목
IEC 61000-4-2	정전기 방전 (ESD)	장비가 사람이나 물체에서 발생하는 정전기 방전을 처리하는 방법을 테스트합니다.
IEC 61000-4-4	전기 빠른 과도 현상 (EFT)	스위칭 작업으로 인한 빠른 버스트를 테스트합니다.
IEC 61000-4-5	서지 면역성	번개나 유틸리티 스위칭으로 인한 고에너지 서지를 테스트합니다.
IEEE C62.41	서지 환경	저전압 AC 전력 회로의 서지 조건을 설명합니다.
IEEE C62.45	서지 테스트	서지 테스트 절차에 대한 지침을 제공합니다.

일시 전압 보호의 실제 용도

응용 프로그램	일반적인 일시적인 원인	권장 보호 방향
릴레이 및 솔레노이드 회로	유도성 킥백	플라이백 다이오드, TVS 다이오드 또는 RC 스너버
자동차 전자제품	하중 덤프, 릴레이 스위칭, 모터 스위칭, ESD	자동차 등급 TVS 다이오드 및 필터링
USB 및 데이터 인터페이스	커넥터와 케이블에서의 ESD	저용량 TVS 다이오드 배열
산업 제어 시스템	모터, 접촉기, 긴 케이블, 전력 스위칭	TVS 다이오드, MOV, 스너버, 접지 및 필터링
AC 전력 입력	유틸리티 스위칭 및 번개 유도 서지	MOV, 퓨즈, GDT 및 서지 보호 회로

일시 전압 문제 및 문제 해결

증상	가능한 원인	제안된 해결책
모터가 시작될 때 PLC가 재설정됩니다.	모터, 접촉기 또는 릴레이에서 오는 스위칭 과도 현상이 PLC 전원/제어 회로에 도달합니다.	접지를 확인하고, MOV 또는 SPD 보호 장치를 추가하며, 모터 회로와 PLC 회로 간에 분리를 사용합니다.
전원 공급 장치가 반복적으로 고장납니다.	전압 스파이크가 AC 또는 DC 전원 입력을 통해 유입됩니다.	전원 입력에 SPD를 추가하고, 접지를 확인하고, 적절한 서지 면역성을 가진 전원 공급 장치를 사용합니다.
통신 실패가 무작위로 발생합니다.	일시적인 노이즈가 신호 또는 통신 선에 유입됩니다.	통신선에 서지 보호 장치를 사용하고, 차폐된 케이블을 사용하며, 신호 배선을 전력 배선과 분리합니다.
센서가 잘못된 값을 반환합니다.	전압 스파이크가 센서 전원선이나 신호선에 영향을 미칩니다.	TVS 다이오드 또는 신호선 보호 장치를 추가하고, 필요한 경우 격리된 입력을 사용하며, 센서 배선을 고전력 케이블로부터 멀리 배치합니다.
장비가 폭풍이나 유틸리티 스위칭 후에 고장납니다.	번개로 인한 서지 또는 그리드 스위칭 과도 현상이 시스템에 유입됩니다.	패널 수준 SPDs를 설치하고, 전원 및 통신 진입 지점을 보호하며, 접지 및 접속 상태를 확인합니다.
명확한 원인 없이 반복적인 장비 손상이 발생합니다.	일시적인 사건이 발생하지만 측정되거나 기록되지 않습니다.	오실로스코프나 전력 품질 분석기를 사용하여 스파이크를 확인한 후 서지 보호, 접지, 차폐 및 격리를 검토합니다.
