디지털 온도계란 무엇이며 어떻게 작동하나요?
2025-10-29 12180

온도계는 물체, 사람 또는 환경의 온도를 확인하거나 측정하는 데 사용되는 장치입니다.과거에는 수은이나 바이메탈 온도계를 사용했지만 이제는 더 빠르고 안전하며 정확하기 때문에 대부분 디지털 온도계를 사용합니다.이 기사에서는 디지털 온도계가 무엇인지, 작동 방식, 유형, 용도 및 장점에 대해 설명합니다.

카탈로그

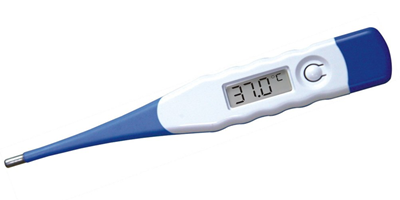

그림 1. 디지털 온도계

온도계란 무엇입니까?

온도계는 온도를 측정하는 데 사용되는 도구로, 물체가 얼마나 뜨겁거나 차가운지를 보여줍니다.오래된 온도계는 열에 의해 위아래로 움직이는 수은이나 액체를 사용했습니다.최신 제품은 온도를 감지하고 판독값을 디지털 화면에 표시하는 센서를 사용합니다.온도계는 체온, 날씨, 요리, 기계 등을 확인하여 모든 것이 적절한 온도를 유지하는지 확인하는 등 다양한 장소에서 찾을 수 있습니다.

2가지 오래된 유형의 온도계

디지털 온도계가 개발되기 전에는 수은과 바이메탈 온도계를 사용하여 온도를 측정했습니다.

수은 온도계

수은 온도계는 수은이라는 은색 액체가 들어 있는 유리관입니다.뜨거워지면 수은이 튜브 위로 올라갑니다.추워지면 내려갑니다.유리에 있는 눈금을 사용하여 온도를 읽습니다.

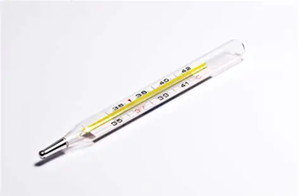

그림 2. 수은 온도계

이것들은 상당히 정확한 판독값을 제공했기 때문에 가정, 병원, 실험실에 있었습니다.하지만 쉽게 부서질 수 있고, 수은이 새어나오면 유독합니다.또한 수은이 얼 수 있기 때문에 매우 추운 날씨에는 제대로 작동하지 않습니다.

바이메탈 온도계

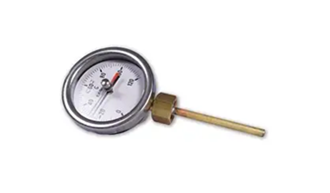

그림 3. 바이메탈 온도계

바이메탈 온도계는 두 개의 금속이 결합되어 있습니다.뜨거워지면 금속이 다르게 팽창하여 스트립이 구부러집니다.이 무브먼트는 다이얼의 바늘을 돌려 온도를 표시합니다.

이는 오븐, 에어컨, 냉장고에서 볼 수 있습니다.강력하고 사용하기 쉽지만 점차 정확도가 떨어지고 온도 변화에 느리게 반응할 수 있습니다.

디지털 온도계란 무엇입니까?

에이 디지털 온도계 어떤 것이 얼마나 뜨겁거나 차가운지를 측정하는 현대적인 온도계입니다.디지털 온도계는 전자 부품을 사용해 온도를 감지하고 그 결과를 작은 화면에 숫자로 표시한다.

센서가 신체, 공기 또는 물체에 닿으면 내부 회로에 신호를 보냅니다.그런 다음 회로는 해당 신호를 화면에 나타나는 숫자(일반적으로 °C 또는 °F)로 변경합니다.디지털 온도계는 빠르고 안전하며 사용하기 쉽습니다.수은을 사용하지 않기 때문에 더 안전하고 오래된 온도계보다 더 정확한 판독값을 제공합니다.

디지털 온도계의 주요 부품

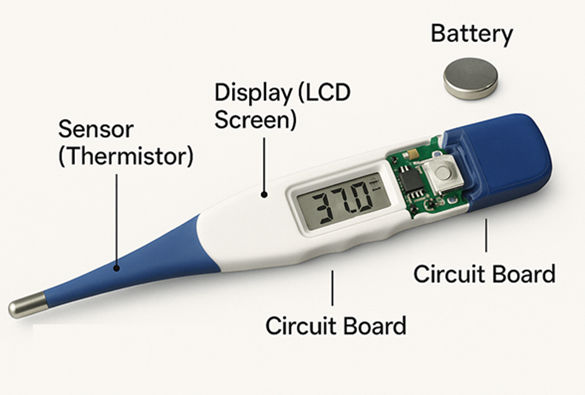

그림 4. 디지털 온도계의 부품

디지털 온도계에는 온도를 정확하게 측정하고 표시하기 위해 함께 작동하는 여러 주요 부품이 있습니다.

배터리 - 온도계는 소형 LR41 버튼 셀 배터리(LR736이라고도 함)로 전원이 공급됩니다.이 금속 배터리는 약 1.5V의 전력을 제공하며, 이는 온도계를 교체하기 전까지 몇 달 동안 온도계를 작동할 수 있을 만큼 충분합니다.

센서(서미스터) - 서미스터는 온도계 끝에 위치한 작은 세라믹 반도체 센서입니다.온도가 높아지거나 추워지면 전기 저항을 변화시켜 온도를 감지합니다.서미스터는 스테인리스 스틸 캡 내부에 밀봉되어 있으며 습기와 손상으로부터 보호하기 위해 에폭시로 고정되어 있습니다.

회로 기판 - 회로에는 ADC(아날로그-디지털 변환기), 마이크로 컨트롤러 및 기타 소형 구성 요소가 포함되어 있습니다.서미스터로부터 신호를 받아 디지털 값으로 변환하고 그 결과를 디스플레이에 보냅니다.또한 전원 버튼 및 경고음과 같은 기능을 관리합니다.

디스플레이(LCD 화면) - LCD 화면에는 측정된 온도가 °C 또는 °F 단위로 표시됩니다.일반적으로 길이가 15.5mm, 너비가 6.5mm 정도이므로 읽기 쉽습니다.디스플레이에는 약 3초 동안 판독값이 표시되고 측정이 완료되었으며 다음 사용 준비가 되었음을 알리기 위해 깜박입니다.

외장(케이싱) - 온도계 본체는 단단한 플라스틱으로 제작되었으며 길이는 약 100mm이며 바닥은 가늘고 상단은 넓어 취급이 용이합니다.온도계를 가볍고 안전하게 사용하는 동시에 모든 내부 부품을 먼지, 물 및 손상으로부터 보호합니다.

디지털 온도계의 작동 원리

디지털 온도계는 센서를 사용하여 온도를 감지한 다음 해당 정보를 화면에 표시되는 숫자로 바꾸는 방식으로 작동합니다.팁에 있는 서미스터가 신체나 물체에 닿으면 전기 저항이 변화하여 열이나 추위에 반응합니다.

이 변경 사항은 ADC(아날로그-디지털 변환기)가 신호를 디지털 형식으로 변경하는 회로 기판으로 전송됩니다.그런 다음 마이크로컨트롤러는 온도를 계산하여 이를 LCD 디스플레이로 보냅니다.

단 몇 초 만에 최종 온도 판독값이 화면에 표시되며, 준비가 되었음을 알리는 짧은 신호음이 울리는 경우도 많습니다.이 프로세스를 통해 온도계는 일상적인 온도 측정에 빠르고 안정적이며 사용하기 쉽습니다.

디지털 온도계 회로 설계

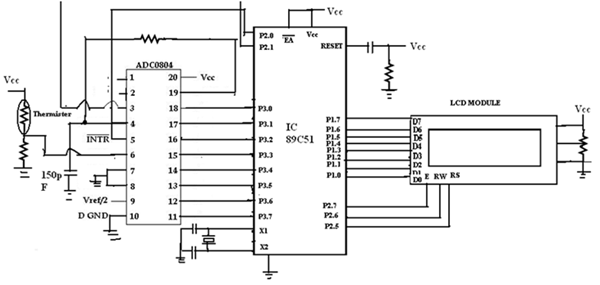

그림 5. 디지털 온도계 회로 설계

이 이미지는 디지털 온도계의 작동 회로를 보여줍니다.그것은 네 가지 주요 부분으로 구성됩니다. 센서 (서미스터), ADC 칩, 마이크로컨트롤러, 그리고 LCD 화면.

서미스터는 온도를 느끼고 그것이 얼마나 뜨겁거나 차가운지에 따라 저항을 변화시킵니다.이 변화는 작은 전기 신호를 생성합니다.그런 다음 ADC0804 칩은 이 신호를 아날로그에서 디지털 형식으로 변경하므로 마이크로컨트롤러(89C51)가 이를 이해할 수 있습니다.

마이크로컨트롤러는 디지털 신호를 읽고, 온도를 계산하고, 그 결과를 LCD 화면에 보내며, LCD 화면에 온도가 숫자로 표시됩니다.

DS1620 센서를 사용한 디지털 온도계

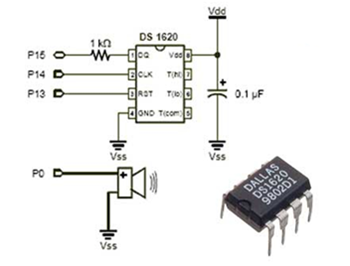

그림 6. DS1620 센서를 사용한 디지털 온도계

이 이미지는 DS1620 온도 센서를 사용하는 간단한 디지털 온도계 회로를 보여줍니다.DS1620은 온도를 측정하고 데이터를 마이크로컨트롤러에 직접 보내는 8핀 디지털 센서입니다.이는 센서와 마이크로컨트롤러 간의 통신을 처리하는 CLK(클럭), RST(리셋), DQ(데이터)의 세 가지 기본 핀을 통해 연결됩니다.

VDD 및 VSS 핀은 칩에 전원을 공급하는 반면, TH 및 TL 핀은 온도가 설정된 한도보다 높거나 낮을 때 경보를 트리거할 수 있습니다.전류를 제한하고 데이터 라인을 보호하기 위해 1kΩ 저항이 사용되며, 0.1μF 커패시터는 전원 공급 장치를 안정화하고 노이즈를 제거하는 데 도움이 됩니다.회로에는 측정된 온도가 설정된 임계값을 통과할 때 경고음을 울리는 부저도 포함되어 있습니다.

디지털 온도계의 종류

디지털 온도계는 다양한 유형으로 제공되며 각 유형은 특정 목적에 맞게 제작됩니다.모두 전자 센서를 사용해 온도를 측정하고 그 결과를 디지털 화면에 표시하지만, 사용 방법과 장소가 다릅니다.

• 구강 디지털 온도계 - 혀 밑에 넣어 체온을 측정합니다.빠르고 정확한 판독값을 제공하며 가정과 병원에서 사용됩니다.

• 직장 디지털 온도계 - 주로 아기나 애완동물의 경우 이 체온계를 직장에 부드럽게 삽입하여 매우 정확한 체온 판독값을 제공합니다.

• 겨드랑이(겨드랑이) 온도계 - 팔 아래에 놓으세요.사용하기 쉽고 안전하지만 구강이나 직장 유형에 비해 정확도가 약간 떨어질 수 있습니다.

• 귀(고막) 온도계 - 적외선 센서를 이용하여 고막의 열을 측정합니다.단 몇 초 안에 결과를 제공합니다.

• 이마(적외선) 온도계 - 비접촉 체온계라고도 하며 이마에서 나오는 적외선 에너지를 감지하여 체온을 측정합니다.빠르고 위생적이며 여러 사람을 만지지 않고 검사하는 데 이상적입니다.

• 프로브 또는 산업용 온도계 - 프로브에는 액체, 식품 또는 기계의 온도를 확인하기 위한 금속 프로브가 있습니다.그들은 부엌, 실험실, 공장에 있습니다.

현대 디지털 온도계의 예

다음은 다양한 분야에서 사용되는 디지털 온도계 모델의 몇 가지 예입니다.

디지털 온도계 ECT-1(의료용) - ECT-1은 체온 측정을 위해 제작된 임상 체온계입니다.0.1°C의 높은 정확도로 32°C~42°C까지 측정할 수 있습니다.

디지털 온도계 EFT-3 (식품 온도) - EFT-3은 고체 및 액체 식품의 온도를 확인하는 데 사용됩니다.측정 범위는 50°C ~ 125°C입니다.

Thermolab 디지털 온도계 IP65(산업용) - Thermolab IP65 온도계는 산업 및 실험실 응용 분야용으로 제작되었습니다.±1°C의 정확도로 50°C ~ 200°C의 온도를 측정합니다.IP65 등급은 먼지와 물에 강하다는 것을 의미합니다.

디지털 온도계 사용의 장점

• 정확함 - 판독값이 화면에 바로 표시되므로 보기 쉽고 정확합니다.

• 빠르게 - 기존 온도계보다 훨씬 빠른 5~10초 만에 최종 온도를 보여줍니다.

• 안전함 - 수은을 사용하지 않아 떨어뜨리거나 깨져도 안전합니다.

• 읽기 쉬움 - 디지털 화면에 온도가 °C 또는 °F 단위로 명확하게 표시되므로 결과를 바로 확인할 수 있습니다.

• 내구성 - 튼튼한 재질로 제작되어 사용 전 흔들 필요가 없어 깨질 확률이 적습니다.

• 유용함 - 디지털 온도계는 모델에 따라 신체, 음식, 액체 또는 기계 온도를 확인할 수 있습니다.

디지털 온도계의 응용

다음은 디지털 온도계가 사용되는 일부 장소입니다.

의료용 - 병원, 진료소, 가정에서 체온을 측정합니다.의사와 가족은 이를 사용하여 누군가 열이 있는지 알아냅니다.

음식과 요리 - 이 온도계는 고기, 국, 기타 음식의 온도를 확인하여 안전하게 조리되거나 보관되는지 확인하는 데 도움이 됩니다.

산업용 - 공장에서는 디지털 온도계를 사용하여 기계와 엔진의 온도를 모니터링하여 과열을 방지합니다.

실험실 사용 - 실험 중이나 화학 물질을 혼합할 때 온도를 측정하기 위해 실험실에서 발견됩니다.

환경적 사용 - 기상 관측소 및 환경 연구에서 공기, 물 또는 토양의 온도를 확인하는 데 사용됩니다.

홈 - 디지털 온도계는 집에 있는 방, 아기욕조, 냉장고, 수족관의 온도도 확인할 수 있습니다.

디지털 온도계와 아날로그 온도계

특징	디지털 온도계	아날로그 온도계
디스플레이 유형	온도를 다음과 같이 표시합니다. LCD 화면의 숫자	눈금, 다이얼을 사용합니다. 또는 수은 기둥
작동 원리	전자를 사용한다 열을 감지하는 서미스터와 같은 센서	액체에서 작동하거나 금속 팽창(예: 수은 또는 바이메탈 스트립)
정확도	매우 정확함 (±0.1°C)	정확도가 떨어집니다. 당신의 독서에 달려있습니다
읽기 속도	빠르고 결과를 보여줍니다 5~10초 안에	느림, 최대 1~2 소요 분
안전	안전하고 수은이 없거나 유리	수은을 함유할 수 있음, 깨지면 독성이 있는 것
전원	작은 배터리가 필요합니다 (LR41처럼)	배터리가 필요하지 않습니다.
읽기의 용이성	쉽고 선명한 디지털 디스플레이	더 어렵고 필요합니다 작은 저울 읽기
내구성	강하고 충격에 강한	깨지기 쉬움, 유리가 있을 수 있음 쉽게 부서지다
유지보수	배터리 필요 시간이 지남에 따라 교체	유지보수가 필요하지 않음
비용	일반적으로 더 많은 비싼	일반적으로 저렴함
온도 범위	넓은 범위에서 작동 모델에 따라 범위	특정 항목으로 제한됨 범위
응답 시간	즉시 또는 몇 가지 초	느린 응답 시간
데이터 기능	일부는 저장하거나 과거의 독서를 회상하다	메모리나 데이터 없음 저장
어두운 곳에서 사용	백라이트를 포함할 수 있음 디스플레이용	없이는 읽기가 어렵습니다. 빛
환경에 미치는 영향	친환경, 무수은	수은이면 해롭다 누출

결론

디지털 온도계를 사용하면 빠르고 안전하게 온도를 쉽게 확인할 수 있습니다.단순하고 신뢰할 수 있으며 수은이 없기 때문에 가정, 병원, 공장, 주방에서 흔히 볼 수 있습니다.오늘날 그들은 일상적인 사용을 위한 더 좋고 안전한 선택으로 오래된 온도계를 대체했습니다.
