반파 정류기란 무엇입니까?
2025-12-26 3310

반파 정류기는 AC 주기의 절반 동안만 전류를 흐르게 하여 교류(AC)를 직류(DC)로 변환하는 기본적인 전자 회로입니다.단일 다이오드를 사용하고 단방향이지만 맥동하는 DC 출력을 생성합니다.단순한 디자인과 저렴한 가격으로 인해 주로 교육용 및 저전력 애플리케이션에 사용됩니다.

카탈로그

반파 정류기 이해

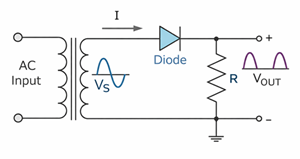

에이 반파 정류기 변환하는 전자회로이다. 교류(AC) 으로 직류(DC) 허용함으로써 현재 입력 AC 사이클의 절반 동안만 흐르도록 합니다.그것은 단일 다이오드, 실시하는 반주기 동안 전류 차단 반대쪽 반주기 동안.결과적으로 출력은 단방향 DC 전압 와 잔물결.

반파정류기는 설계가 단순하고 부품수가 매우 적기 때문에 주로 학습용이나 고효율과 원활한 출력이 중요하지 않은 저전력 회로에 사용된다.

반파 정류기의 작동

정류회로에 교류전압을 인가하면 다이오드는 입력전압의 극성에 따라 동작한다.

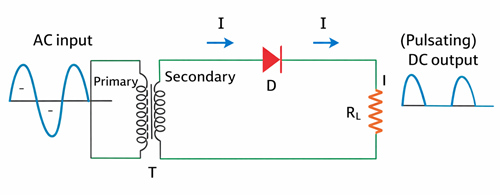

그림 2.포지티브 반주기 작동

포지티브 하프 사이클

AC 입력의 양의 반주기 동안 다이오드는 순방향 바이어스됩니다.전류는 2차 변압기에서 다이오드와 부하 저항기를 통해 흘러 부하 전체에 양의 전압을 생성합니다.

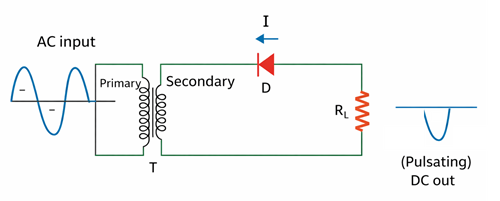

그림 3. 음의 반주기 작동

네거티브 하프 사이클

음의 반주기 동안 다이오드는 역방향 바이어스됩니다.전류 흐름이 멈추고 부하 전체의 출력 전압이 0으로 떨어집니다.

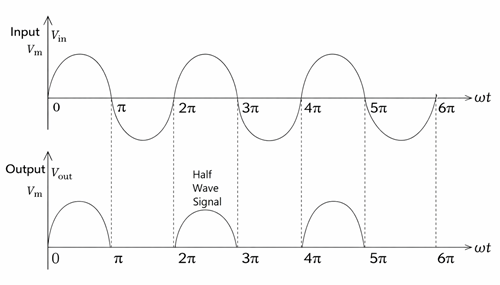

그림 4. 반파정류기의 출력파형

출력 파형

이러한 교번 전도 및 차단 동작은 제로 전압 간격으로 분리된 양의 전압 펄스로 구성된 출력 파형을 생성하여 맥동 DC를 생성합니다.

회로 동작

회로는 전도 반주기 동안 폐쇄 루프로 작동하고 차단된 반주기 동안 개방 회로로 작동하며, 이는 출력 파형의 모양을 직접 결정합니다.

반파 정류의 목적

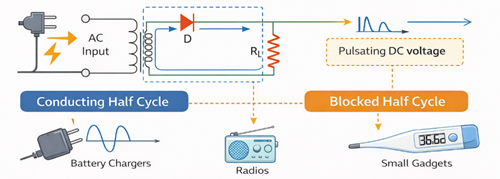

그림 5. AC를 사용 가능한 DC로 변환

대부분의 전자 회로에는 직류 전압 제대로 작동하려면 AC를 직접 사용하면 DC 구성 요소가 손상될 수 있습니다.반파 정류기가 변환합니다. AC를 단방향 DC로, 저전력 애플리케이션에 적합합니다.입력 전압은 정현파 AC그러나 정류 후에는 부하 전체에 걸쳐 파형의 절반만 나타납니다.출력은 단일 극성 하지만 크기가 변하므로 이렇게 불립니다. 리플이 있는 맥동 DC.이 출력은 매끄럽지 않거나 고효율이 아니더라도 고효율과 원활한 출력보다 단순한 디자인과 저렴한 비용이 더 중요한 경우에는 허용됩니다.

반파 정류기의 구성 요소

변압기: AC 전압을 필요한 수준까지 높이거나 낮춥니다.

다이오드: 전류 흐름의 방향을 제어합니다.

부하저항: 정류된 출력전압을 받습니다.

반파 정류기의 유형

포지티브 반파 정류기: 양의 반주기가 통과하도록 허용합니다.

네거티브 반파 정류기: 음의 반주기가 통과하도록 허용합니다.

작동 원리는 동일하게 유지됩니다.다이오드 방향만 반전됩니다.

반파 정류기에서 필터링

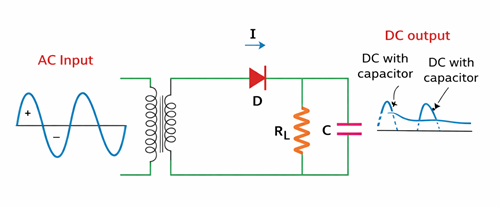

그림 6. 반파 정류기의 필터링

커패시터 필터를 추가하면 리플을 줄여 정류된 출력의 품질이 향상됩니다.커패시터는 전도 반주기의 피크 동안 충전되고 입력 전압이 감소할 때 부하를 통해 방전됩니다.

리플 감소의 효과는 다음에 따라 달라집니다.

• 필터 커패시터의 값

• 부하 저항

커패시턴스가 크고 부하 저항이 높을수록 DC 출력이 더 원활해집니다.

반파정류기의 특성

피크 역전압(PIV)

피크 역전압은 다이오드가 견뎌야 하는 최대 역전압입니다.비전도성 반주기 동안 전체 2차 전압은 다이오드 전체에 나타납니다.

$$\mathrm{PIV}={뷔}_{엠\left(\mathrm{최대}\right)}$$

적절한 PIV 등급을 가진 다이오드를 선택하면 안정적인 작동이 보장됩니다.

반파 정류기의 중요한 공식

리플 계수(γ)

리플 인자는 정류된 DC 출력에 존재하는 AC 함량의 양을 나타냅니다.

$$\gamma =\sqrt{{\frac{{뷔}_{\mathrm{rms}}}{{뷔}_{\mathrm{DC}}}}^2-1}$$

반파 정류기의 경우:

$$\gamma =1.21$$

높은 리플 요인은 출력에 큰 AC 구성 요소가 포함되어 있음을 나타내며 이는 필터링의 필요성을 설명합니다.

정류 효율(θ)

효율은 정류기가 AC 입력 전력을 DC 출력 전력으로 얼마나 효과적으로 변환하는지 나타냅니다.

$$\mathrm{에타}=\frac{{피}_{\mathrm{직류}}}{{피}_{\mathrm{교류}}}$$

반파 정류기의 이론상 최대 효율:

$${\mathrm{에타}}_{\mathrm{최대}}=40.6\%$$

AC 입력 파형의 절반만 활용되므로 효율이 낮습니다.

부하 전류

피크 전류를 Im이라 하자.

피크 전류:

$${나}_{\mathrm{피크}}={나}_{엠}$$

평균(DC) 전류:

$${나}_{\mathrm{DC}}=\frac{{나}_{엠}}{\pi }$$

RMS 전류:

$${나}_{\mathrm{rms}}=\frac{{나}_{엠}}{2}$$

이 값은 반파 정류기의 제한된 전류 및 전력 처리 기능을 나타냅니다.

폼 팩터(F.F)

폼 팩터는 출력 파형의 모양과 리플 내용을 나타냅니다.

$$\mathrm{에프}.\mathrm{에프}=\frac{\text{RMS 값}}{\text{평균값}}$$

반파 정류기의 경우:

$$\text{폼 팩터}=1.57$$

출력 DC 전압

평균 DC 출력 전압은 다음과 같이 계산됩니다.

$${뷔}_{\mathrm{DC}}=\frac{{뷔}_{\mathrm{최대}}}{\pi },\text{어디서}{뷔}_{\mathrm{최대}}=\text{2차 전압의 최대 진폭}$$

어디서

$${뷔}_{엠}=\text{2차 전압의 최대(피크) 값}$$

낮은 DC 출력 전압은 반파 정류기를 저전력 애플리케이션으로 제한합니다.

반파 정류기의 장단점

장점

간단한 회로 설계

저렴한 비용

컴팩트한 사이즈

저전력 애플리케이션에 적합

단점

낮은 효율성

높은 리플 팩터

전력 활용도가 낮음

낮은 DC 출력 전압

반파 정류기는 어디에 사용됩니까?

• 단순 전원 공급 장치의 저전력 정류

• AM 라디오 수신기의 신호 복조

• 피크 감지 회로

• 교육 및 실험실 시연

반파 정류기와 전파 정류기의 비교

특징	절반 파 정류기	전체 파 정류기
사용된 AC 사이클	절반	양쪽 반쪽
다이오드 수	1	2 또는 4
평균 DC 출력	0.318Vm	0.637Vm
파급력	높음	낮음
효율성	낮음	높음
출력 부드러움	나쁨	더 나은
응용	저전력, 교육	전원 공급 장치, 충전기

3상 반파 정류기 설명

3상 반파 정류기는 다음을 변환합니다. 삼상 교류 으로 DC 사용하여 세 개의 다이오드.각 다이오드는 다음과 같이 연결됩니다. 한 단계 AC 공급 장치가 작동하고 다음과 같은 경우에만 작동합니다. 상 전압 은 최고.주어진 시간에 하나의 다이오드만 전도되고 각 다이오드는 다음과 같이 전도됩니다. 120도 전기주기의.회로는 일반적으로 스타 연결 변압기를 사용하여 2차측을 제공합니다. 중립 경로, 3개 다이오드의 출력이 모두 결합되어 부하를 공급합니다.는 DC 출력 포함 잔물결, 그러나 리플 주파수는 공급 주파수의 3배입니다.예를 들어, 50Hz AC 공급, 리플 주파수는 150Hz.단상 반파 정류기와 비교하여 3상 버전은 더 높은 DC 출력, 더 낮은 리플, 더 나은 효율성을 제공하지만 성능은 3상 전파 정류기보다 여전히 낮습니다.

3상 반파 정류기의 평균 DC 출력 전압은 다음과 같이 계산됩니다.

$${뷔}_{\mathrm{DC}}=\frac{3\sqrt{3}}{2\pi }{뷔}_{엠}$$

여기서 Vm은 위상 전압의 피크 값입니다.

결론

반파 정류기는 AC-DC 변환의 간단한 방법을 제공하지만 효율이 낮고 리플이 높은 등의 한계가 있습니다.필터와 3상 동작으로 성능을 향상시킬 수는 있지만 전파 정류기보다는 여전히 열등합니다.그럼에도 불구하고 전자 회로의 정류 원리와 다이오드 동작을 이해하는 것은 여전히 ​​중요합니다.
