HeNe 레이저란 무엇이며 어떻게 작동합니까?
2026-03-03 867

HeNe(헬륨-네온) 레이저는 매우 안정적이고 선명한 광선을 생성하는 일종의 가스 레이저입니다.그들은 632.8 nm의 밝은 붉은 빛으로 가장 잘 알려져 있습니다.오늘날 최신 레이저를 사용할 수 있음에도 불구하고 HeNe 레이저는 안정적이고 신뢰할 수 있기 때문에 실험실 및 측정 시스템에서 여전히 사용되고 있습니다.이 기사에서는 HeNe 레이저가 무엇인지, 어떻게 작동하는지, 어떻게 제작되는지 알아봅니다.또한 용도, 장점, 단점 및 올바른 제품을 선택하는 방법도 이해하게 됩니다.

카탈로그

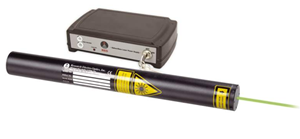

그림 1. HeNe 레이저

HeNe 레이저란 무엇입니까?

HeNe 레이저(헬륨-네온 레이저) 은 일종의 가스 레이저 그것은 매우 꾸준하고 선명한 광선을 만들어냅니다.HeNe 레이저는 두 가지 가스를 사용합니다. 헬륨과 네온, 유리관 내부에 밀봉되어 있습니다.전기가 튜브를 통과하면 가스가 여기되어 레이저 빛을 생성합니다.

가장 일반적인 HeNe 레이저는 밝은 붉은 빛 ~에 632.8nm, 그러나 녹색, 노란색, 적외선과 같은 다른 색상도 가능합니다.

HeNe 레이저 매우 가지고 있는 것으로 알려져 있습니다. 똑바로, 깨끗한, 그리고 안정적인 빔.그 결과 실험실, 정렬 도구, 측정 장비 및 홀로그래피에 사용됩니다.

소형 다이오드 레이저와 달리 HeNe 레이저는 가스와 고전압을 사용하여 빛을 생성합니다.에너지는 먼저 헬륨 원자를 여기시키고, 그 다음 에너지를 네온 원자로 전달합니다.이 과정을 통해 튜브 내부에 강력하고 집중된 레이저 빔이 생성됩니다.

HeNe 레이저의 역사

HeNe 레이저 에서 처음 개발되었습니다. 1960년.HeNe 레이저는 벨 연구소 팀, 포함 알리 자바, 윌리엄 베넷, 그리고 도널드 헤리엇.이것은 역사상 최초로 성공한 가스 레이저가 되었습니다.

이전에는 대부분의 초기 레이저가 다음과 같은 견고한 재료로 만들어졌습니다. 루비 크리스탈.HeNe 레이저는 헬륨과 네온 가스의 혼합물을 사용하여 빛을 생성한다는 점에서 달랐습니다.이는 레이저 기술의 획기적인 발전이었습니다.

최초의 HeNe 레이저는 적외선을 생성했습니다.얼마 지나지 않아 그들은 디자인을 개선하고 그 유명한 붉은 파장을 달성했습니다. 632.8nm, 이는 가장 일반적인 HeNe 레이저 색상이 되었습니다.

안정적이고 선명한 빔으로 인해 HeNe 레이저는 실험실과 연구 센터에서 빠르게 인기를 얻었습니다.수년 동안 과학과 교육 분야에서 가장 많이 사용되는 레이저 중 하나였습니다.

HeNe 레이저의 작동 원리

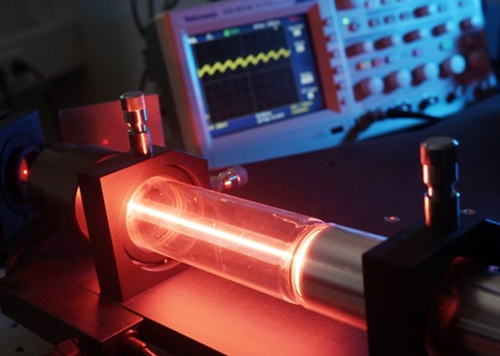

그림 2. HeNe 레이저의 작동 원리

HeNe 레이저 전기를 이용해 작동한다 두 가지 기체를 여기시키다, 헬륨 및 네온, 내부 밀봉된 유리관.고전압이 가해지면 가스에 전류가 흐릅니다.이것은 먼저 헬륨 원자에 ​​에너지를 제공합니다.여기된 헬륨 원자는 에너지를 다음으로 전달합니다. 네온 원자 충돌할 때.네온 원자가 실제로 레이저 광을 생성하는 원자이기 때문에 이러한 에너지 전달이 필요합니다.

네온 원자가 정상적인 에너지 수준으로 돌아오면 빛을 방출합니다.이 빛은 튜브의 양쪽 끝에 위치한 두 개의 거울 사이에서 앞뒤로 반사됩니다.하나의 거울은 거의 모든 빛을 반사하는 반면, 다른 거울은 소량만 방출합니다.빛은 여러 번 반사될수록 강해지고 조직화됩니다.마지막으로, 관에서 좁고 꾸준한 광선이 나옵니다. 일반적으로 밝은 빨간색 광선이 관에서 나옵니다. 632.8nm.

HeNe 레이저 튜브 건설

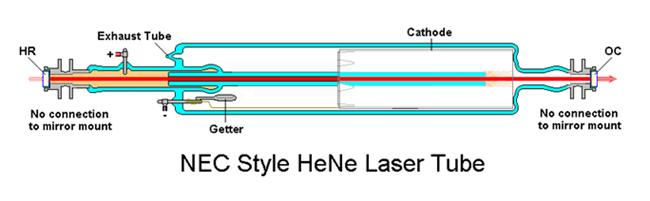

그림 3. HeNe 레이저 튜브 구성

HeNe 레이저 튜브 는 밀봉된 유리관 헬륨과 네온 가스의 혼합물로 채워져 있습니다.튜브는 가스를 안전하게 담고 전기 방전이 통과할 수 있도록 만들어졌습니다.

튜브의 각 끝에는 전극(양극과 음극).고전압을 가하면 전극 사이에 전기가 흐르면서 내부의 가스가 여기됩니다.이 전기 방전은 레이저 공정을 시작하는 것입니다.

튜브 내부에는, 두 개의 거울이 광학 공동을 형성합니다. .하나의 거울은 거의 모든 빛을 반사하는 반면, 다른 하나는 빛의 작은 부분이 레이저 빔으로 방출되도록 허용합니다.이 거울은 빛이 앞뒤로 튕겨져 빛을 강화하도록 조심스럽게 정렬되어 있습니다.

일부 HeNe 튜브에는 다음이 포함됩니다. 게터와 같은 부품 (불필요한 가스를 흡수하기 위해) 및 제조 중에 가스 혼합물을 채우고 밀봉하는 데 사용되는 배출 튜브.전체 디자인은 안정적인 작동과 긴 레이저 수명을 보장합니다.

단일 모드 및 다중 모드 HeNe 레이저

HeNe 레이저는 빛이 튜브 내부에서 이동하는 방식에 따라 단일 모드 또는 다중 모드로 작동할 수 있습니다.

에이 단일 모드 HeNe 레이저 일반적으로 매우 깨끗하고 안정적인 광선을 생성합니다. TEM₀₀ 모드.빔은 왜곡이 최소화되어 부드럽고 둥글며 고르게 밝습니다.단일 모드 HeNe 레이저는 뛰어난 일관성과 낮은 노이즈를 제공하므로 간섭계, 홀로그래피 및 과학 측정과 같은 응용 분야에 이상적입니다.단일 모드 레이저는 일반적으로 다중 모드 버전에 비해 출력 전력이 낮지만 뛰어난 빔 품질과 정확도를 제공합니다.

에이 다중 모드 HeNe 레이저 동시에 튜브 내부에 여러 개의 빛 패턴을 생성합니다.이로 인해 단일 모드 빔보다 약간 더 넓거나 덜 균일하게 나타날 수 있는 빔이 생성됩니다.그러나 다중 모드 레이저는 더 높은 출력을 제공하고 일반적으로 더 저렴합니다.정확도가 요구되지 않는 정렬, 위치 지정 및 일반 실험실 작업에 사용됩니다.

HeNe 레이저의 전기 및 전력 요구 사항

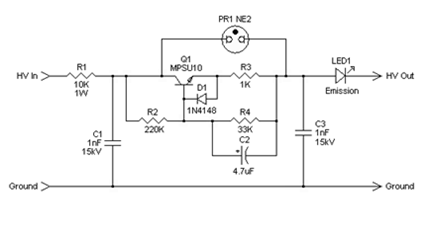

그림 4. HeNe 레이저 전원 공급 장치 리플 감소기 1

• 높은 시동 전압 – HeNe 레이저를 시작하려면 튜브 내부의 가스를 이온화하기 위해 일반적으로 5,000~10,000V 사이의 높은 DC 전압이 필요합니다.

• 낮은 작동 전압 – 시작한 후 전압은 튜브 길이와 디자인에 따라 일반적으로 약 1,000~3,000V의 안정적인 작동 수준으로 떨어집니다.

• 낮은 작동 전류 – 레이저는 일반적으로 3~10mA의 낮은 전류에서 작동합니다.

• 전류 제어 작동 – HeNe 레이저는 전류 제어 장치입니다.안정적인 출력 전력을 유지하고 손상을 방지하려면 안정적인 전류가 필요합니다.

• 규제된 전원 공급 장치 필요 – 전원 공급 장치는 안정적인 레이저 성능을 보장하기 위해 일관되고 조절된 DC 출력을 제공해야 합니다.

• 안전 고려 사항 – 고전압이므로 전기적 위험을 방지하기 위해 적절한 절연 및 취급이 필요합니다.

• 일치하는 전원 공급 장치 – 특정 HeNe 튜브에 맞게 설계된 올바른 전원 공급 장치를 사용하면 신뢰성이 향상되고 레이저 수명이 연장됩니다.

HeNe 레이저의 응용

과학 연구 – HeNe 레이저는 안정적이고 정확한 광원이 필요한 실험실에서 사용됩니다.

간섭계 – 일관성 길이가 길어 매우 작은 거리와 표면 변화를 측정하는 데 이상적입니다.

홀로그래피 – 안정적이고 깨끗한 빔은 고품질 홀로그램 제작에 적합합니다.

정렬 및 위치 지정 – HeNe 레이저는 광학 시스템, 기계 및 산업 장비를 정렬하는 데 사용됩니다.

계측 및 측정 – 교정 도구 및 검사 장치를 포함한 정확한 측정 시스템에 도움이 됩니다.

교육 실험실 – 많은 학교와 대학에서는 HeNe 레이저를 사용하여 레이저 원리와 광학 테스트를 시연합니다.

바코드 스캐닝(초기 시스템) – 일부 초기 바코드 스캐너는 다이오드 레이저가 알려지기 전에 빨간색 HeNe 레이저를 사용했습니다.

광학 계측 – 분광계 및 빔 분석 시스템과 같은 장치에 적용됩니다.

HeNe 레이저의 장점과 단점

HeNe 레이저의 장점

• 깨끗하고 둥글며 안정적인 빔을 생성합니다(주로 TEM₀₀ 모드).

• 시간이 지나도 매우 안정적인 출력 전력을 제공합니다.

• 간섭계 및 정밀 측정에 적합합니다.

• 부드럽고 일관된 조명 출력을 제공합니다.

• 많은 HeNe 튜브는 수천 시간 동안 작동할 수 있습니다.

• 빨간색 빔은 밝고 보기 쉽습니다.

• 연구 및 실험실 응용 분야에서 신뢰를 받고 있습니다.

HeNe 레이저의 단점

- 작동하려면 수천 볼트가 필요합니다.

- 다이오드 레이저보다 크고 길다.

- 주의해서 다루지 않으면 깨질 수 있습니다.

- 일반적으로 밀리와트 수준의 전력만 생산합니다.

- 안정적인 작동에 도달하는 데 시간이 필요할 수 있습니다.

- 설계 및 제조 복잡성으로 인해 가격이 더 비쌉니다.

HeNe 레이저 대 다이오드 레이저

특징	HeNe 레이저	다이오드 레이저
작동 원리	헬륨과 네온을 사용합니다. 고전압으로 여기된 가스	반도체를 사용한다 빛을 내는 칩
크기	더 큰 유리관 디자인	아주 작고 콤팩트
전압 요구 사항	높은 요구 사항 시동 및 작동 전압	낮은 상태에서 작동 전압
빔 품질	아주 깨끗하고 둥글고, 안정적인 빔(종종 TEM₀₀)	빔은 더 넓거나 광학 장치가 없으면 덜 균일함
출력 전력	일반적으로 낮음 (밀리와트)	낮은 수준에서 사용 가능 초고전력 버전
비용	더 비싸다	더욱 저렴하고 대량생산된
내구성	유리관은 일 수 있습니다 깨지기 쉬운	솔리드 스테이트 디자인, 더 내구성
응용	연구, 간섭계, 홀로그래피, 정렬	레이저 포인터, 바코드 스캐너, 통신, 소비자 장치

HeNe 레이저를 선택하기 전에 고려해야 할 사항

HeNe 레이저를 선택할 때는 특정 요구 사항과 작업 조건을 이해해야 합니다.

먼저, 파장(빛의 색).대부분의 HeNe 레이저는 적색광(632.8nm)을 생성하지만 다른 색상도 사용할 수 있습니다.귀하의 응용 분야에 가장 적합한 파장을 선택하십시오.

다음으로, 출력 전력.HeNe 레이저는 일반적으로 0.5mW에서 20mW 사이의 낮은 전력을 생성합니다.작업에 전력 수준이 충분한지 확인하세요.

또한 다음 중 하나를 결정해야 합니다. 단일 모드 및 다중 모드.단일 모드 레이저는 더 깨끗하고 정확한 빔을 제공하므로 정확한 측정에 더 좋습니다.다중 모드 레이저는 약간 더 많은 출력을 제공할 수 있지만 정확도는 떨어집니다.

확인해보세요 전원 공급 장치 요구 사항.HeNe 레이저에는 특별한 고전압 전원 공급 장치가 필요하므로 레이저 튜브와 일치해야 합니다.

마지막으로, 크기, 평생, 작업 환경, 그리고 예산.레이저가 귀하의 설정에 적합하고, 오랜 시간 동안 작동할 수 있고, 귀하의 환경에서 잘 작동하고, 예산 범위 내에서 유지되는지 확인하십시오.

결론

HeNe 레이저는 깨끗하고 안정적인 빔으로 신뢰를 받고 있습니다.이는 연구, 정렬, 측정 및 교육에 적용됩니다.더 크고 작동하려면 높은 전압이 필요하지만 뛰어난 빔 품질과 정확도를 제공합니다.해당 기능과 요구 사항을 이해함으로써 HeNe 레이저가 귀하의 응용 분야에 적합한 선택인지 결정할 수 있습니다.
