정류기 다이오드란 무엇이며 어떻게 작동합니까?
2025-10-13 10762

정류기 다이오드는 전자제품의 작지만 중요한 부분입니다.주요 임무는 전원의 AC(교류)를 장치가 사용할 수 있는 DC(직류)로 바꾸는 것입니다.전기가 한 방향으로만 흐르게 하므로 충전기, 라디오, 컴퓨터 등을 안전하고 안정적으로 사용할 수 있습니다.이 기사는 정류 다이오드가 무엇인지, 어떻게 작동하는지, 찾을 수 있는 유형, 테스트 방법 및 일상 생활에서 사용되는 위치를 이해하는 데 도움이 될 것입니다.뛰어 들어보세요!

목록

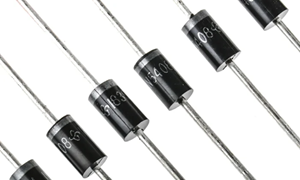

그림 1. 정류기 다이오드

정류기 다이오드란 무엇입니까?

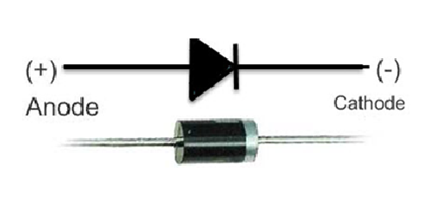

그림 2. 정류기 다이오드 기호 및 단자

에이 정류기 다이오드 교류(AC)를 직류(DC)로 바꾸는 반도체 소자이다.전자 장치에 DC 전원을 공급하는 반파 또는 브리지 정류기와 같은 정류기 회로에서 발견되는 주요 구성 요소 중 하나입니다.

대부분의 정류 다이오드는 다음과 같은 재료로 만들어집니다. 실리콘(Si) 높은 전류와 전압 레벨을 효율적으로 처리할 수 있기 때문입니다.일부는 또한 게르마늄(Ge) 또는 갈륨비소(GaAs) 특별한 용도로 사용됩니다.게르마늄 다이오드는 순방향 전압 강하가 더 낮습니다. 즉, 더 작은 전압에서 전도를 시작할 수 있지만 실리콘 유형만큼 많은 열이나 역전압을 견딜 수는 없습니다.

정류기 다이오드는 최대 정격(허용 전류, 전압, 온도 등)과 전기적 특성(순방향 전압, 역방향 복구 시간 등)이라는 두 가지 주요 매개변수 세트로 설명됩니다.정류 다이오드의 회로 기호에는 양극에서 음극으로의 일반적인 전류 흐름 방향을 가리키는 화살표가 포함되어 있습니다.

정류기 다이오드의 작동 방식

정류 다이오드는 전기를 한 방향으로만 흐르게 하여 작동합니다.정류기 다이오드는 전류가 양극 에 음극, 그러나 다른 방향으로 가는 것을 차단합니다.이 간단한 행동은 방향을 바꾸는 데 도움이 됩니다. 교류(AC) ~ 안으로 직류(DC).

다이오드가 AC 소스에 연결되면 사이클의 양의 절반 동안에만 전류가 흐르도록 하고 음의 절반 동안 전류를 차단합니다.정류라고 하는 이 프로세스는 AC를 맥동 DC라고 하는 단방향 전류로 변경합니다.

때로는 더 부드럽고 강력한 DC 출력을 얻기 위해 두 개 이상의 다이오드가 사용됩니다.반파 정류기는 하나의 다이오드를 사용하는 반면, 전파 또는 브리지 정류기는 4개의 다이오드를 사용하여 AC 신호의 두 절반을 모두 사용합니다.DC 출력을보다 안정적으로 만들기 위해, 커패시터 또는 전압 조정기 추가됩니다.전류의 작은 잔물결을 제거하여 전자 장치에 원활한 DC 공급을 제공합니다.

편견 정류기 다이오드

안 편견 정류기 다이오드 다이오드는 전압이 인가되지 않음 그것에.이는 전원이나 바이어스에 연결되어 있지 않음을 의미합니다.이 상태에서 다이오드는 비활성 그리고 그렇습니다 전류가 흐르지 않게 하라.다이오드 내부에는 다음과 같은 작은 영역이 있습니다. 공핍층 자연스럽게 전류를 차단합니다.있을 때 외부 전압 없음, 이 층은 동일하게 유지되고 다이오드는 다음과 같이 작동합니다. 개방 회로.예를 들어, 다이오드 양단의 전압이 다음과 같다면 0.7V 미만 (실리콘 다이오드의 경우) 또는 0.3볼트 (게르마늄 다이오드의 경우) 전기가 통하지 않습니다.한 번 순방향 전압 인가되고 해당 레벨 이상으로 올라가면 다이오드가 전도되기 시작하고 전류가 한 방향으로 흐르게 됩니다.

순방향 바이어스 다이오드

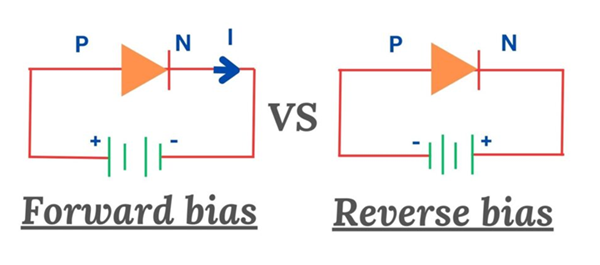

그림 3. 다이오드의 순방향 바이어스와 역방향 바이어스

순방향 바이어스 다이오드는 배터리의 양극이 배터리에 연결되어 있음을 의미합니다. 양극(P측) 다이오드의 음극측은 음극(N측).이러한 방식으로 다이오드는 전류를 흐르게 합니다.

배터리의 전압은 다이오드 내부의 저항을 낮추어 전하의 이동을 더 쉽게 만듭니다.전압이 실리콘 다이오드의 경우 약 0.7V, 게르마늄 다이오드의 경우 약 0.3V에 도달하면 다이오드가 켜지고 전류가 한 방향으로 흐르게 됩니다.

역방향 바이어스 다이오드

역방향 바이어스 다이오드는 순방향 바이어스 다이오드의 반대 방향으로 연결됩니다.배터리의 양극은 음극(N측)에 연결되고, 음극은 양극(P측)에 연결됩니다.

이 조건에서 다이오드는 전류를 흐르지 않는다.P측과 N측 사이의 영역을 공핍층, 폭이 넓어져 저항이 증가하고 전류가 흐르지 않게 됩니다.오직 매우 작은 전류, 으로 알려져 있음 누설 전류, 통과할 수 있습니다.

역전압이 너무 높아지면 다이오드가 파손되어 전류가 흘러 파손될 수 있습니다.

반파 및 전파 정류기 작동

정류기에는 반파와 전파의 두 가지 주요 유형이 있습니다.사용하는 AC 신호의 양과 DC 출력이 얼마나 부드러운지에 따라 다양한 방식으로 작동합니다.

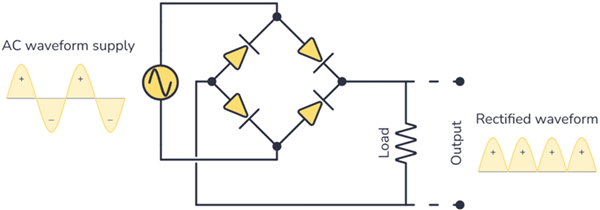

그림 4. 브리지 정류기 회로 다이어그램

반파 정류기

반파 정류기는 다음을 사용합니다. 하나의 다이오드 AC 파형의 절반(일반적으로 양의 절반)이 통과하도록 만들고 나머지 절반은 차단합니다.이 과정은 AC를 맥동 DC 출력.반파정류기는 교류신호의 절반만을 사용하기 때문에 전파정류기에 비해 효율이 약 40% 정도 낮다.출력이 고르지 않아서 전압을 더 부드럽게 만들기 위해 커패시터를 추가합니다.

반파 정류기는 효율은 떨어지지만 간단하고 저렴하며 고효율이 필요하지 않은 소형 장치나 신호 감지 회로에 사용됩니다.

전파 정류기

전파 정류기는 AC 신호의 양쪽 절반을 DC로 변환하여 더 부드럽고 효율적인 출력을 제공합니다.두 가지 방법으로 구축할 수 있습니다.

• 중앙 탭 전파 정류기 - 중앙 탭 변압기와 2개의 다이오드를 사용합니다.각 다이오드는 AC 사이클의 절반 동안 전도됩니다.

• 브리지 정류기 - 브리지 설정으로 배열된 4개의 다이오드를 사용합니다.이 설계에는 중앙 탭 변압기가 필요하지 않으며 최신 전원 공급 장치에서 널리 볼 수 있습니다.

정류기 다이오드의 매개변수

정류기 다이오드에는 작동 방식과 처리할 수 있는 전력량을 정의하는 몇 가지 주요 매개변수가 있습니다.복구 시간, 전압 제한, 전류 용량 등을 살펴보면 전원 공급 장치나 신호 회로 등 다양한 용도에 적합한 다이오드를 선택할 수 있습니다.이러한 매개변수는 정류기 다이오드가 AC(교류)를 DC(직류)로 안전하고 효율적으로 변환하여 전자 장치에 안정적이고 안정적인 전기 흐름을 제공하는 데 도움이 됩니다.이러한 한계를 알면 다이오드가 더 잘 작동하고 더 오래 지속되는 데 도움이 됩니다.

정류기 다이오드의 온도 한계

정류기 다이오드가 제대로 작동하려면 안전한 온도 범위 내에서 작동해야 합니다.온도가 너무 높아지면 다이오드 내부 부품이 약해져서 성능이 저하되거나 영구적인 손상이 발생할 수 있습니다.정상 작동 중에 다이오드는 특히 열을 발생시킵니다. 고전력 회로 전류가 많이 흐르는 곳.이 열을 조절하기 위해 냉각 방법 ~와 같은 방열판 또는 팬 필수입니다.다이오드가 과열되면 효율성 저하, 점진적으로 실패할 수 있습니다.적절한 온도 범위 내로 유지하면 제대로 작동하고, 더 오래 지속되며, 신뢰성을 유지하는 데 도움이 됩니다.

정류기 다이오드의 고전류 용량

고전류 용량은 정류 다이오드의 가장 중요한 특징 중 하나입니다.이는 다이오드가 안전하고 효율적으로 작동하면서 처리할 수 있는 전류의 양을 보여줍니다.고전류 다이오드는 다음과 같은 재료와 구조로 제작됩니다. 전압 강하를 최소화 그리고 열 발생을 줄이다 작동 중.이러한 개선 사항은 과도한 전기 부하에서도 안정적인 성능을 유지하는 데 도움이 됩니다.

정류기 다이오드의 유형

정류기 다이오드는 다양한 유형으로 제공되며 각각 특정 전기 작업에 맞게 설계되었습니다.처리할 수 있는 전압, 전류 및 스위칭 속도가 다릅니다.다음은 다양한 회로에 사용되는 일반적인 유형입니다.

범용 정류기 다이오드 - 전원 공급 장치 및 AC-DC 변환기에 사용되는 이 유형은 적당한 전류 및 전압 레벨을 처리합니다.기본 전자 장비에 신뢰성이 높습니다. 예: 1N4001–1N4007 시리즈

패스트 리커버리 다이오드 - 이 다이오드는 매우 빠르게 켜고 끌 수 있으므로 인버터, 스위칭 전원 장치 및 모터 드라이브와 같은 고주파 회로에 적합합니다.

쇼트키 다이오드 - 금속-반도체 접합으로 제작되어 순방향 전압 강하(약 0.2~0.3V)가 낮고 스위칭 속도가 빠릅니다.DC-DC 컨버터와 같은 저전압 및 에너지 효율적인 애플리케이션에 이상적입니다.

고전류 다이오드 - 대전류 부하용으로 제작된 이 유형은 산업 시스템, 배터리 충전기 및 모터 컨트롤러에 사용됩니다.견고한 구조로 인해 효과적인 열 방출과 안정적인 성능이 가능합니다.

브리지 정류기 – 브리지 정류기는 브리지 회로에 배열된 4개의 다이오드를 사용하여 두 반주기 모두에서 AC를 DC로 변환합니다.이는 보다 부드러운 출력을 제공하며 어댑터, 충전기 및 DC 전원 모듈에서 일반적입니다.

멀티미터를 사용하여 정류기 다이오드 테스트

정류기 다이오드 테스트는 작동 여부를 확인하는 쉬운 방법입니다. 제대로.두 가지 테스트가 포함된 디지털 멀티미터(DMM)를 사용하여 이 작업을 수행할 수 있습니다. 리드, 하나는 빨간색이고 다른 하나는 검정색입니다.

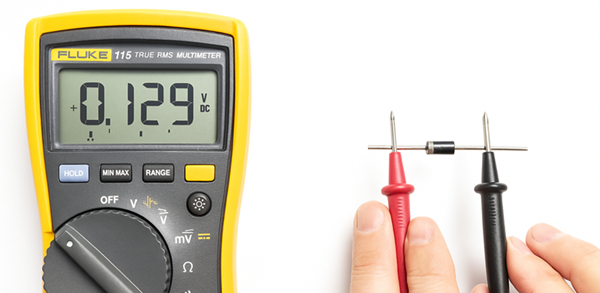

그림 5. 멀티미터로 다이오드 테스트

단계:

• 테스트하기 전에 전원이 꺼져 있는지 확인하십시오.

• 멀티미터 다이얼을 다이오드 테스트 설정으로 돌립니다(다이오드 기호 찾기).

• 다이오드의 양극(+)과 음극(-)을 찾으세요.음극에는 일반적으로 띠나 줄무늬가 있습니다.

• 빨간색 프로브를 양극에 연결하고 검은색 프로브를 음극에 연결합니다.

• 작동 다이오드는 실리콘 다이오드의 경우 0.5~0.7V, 게르마늄 유형의 경우 0.3V 사이의 판독값을 표시합니다.

• 이제 전선을 전환합니다(빨간색은 음극으로, 검은색은 양극으로).디스플레이에 OL이 표시되거나 판독값이 표시되지 않아야 합니다. 이는 다이오드가 전류를 적절하게 차단하고 있음을 의미합니다.

• 양방향으로 판독값이 표시되거나 전혀 표시되지 않으면 다이오드가 불량이므로 교체해야 합니다.

저항계를 사용한 다이오드 테스트

멀티미터의 옴(Ω) 설정을 사용하여 다이오드가 작동하는지 확인할 수도 있습니다.이 테스트는 다이오드가 전기 흐름에 얼마나 저항하는지 보여줍니다.

단계:

• 시작하기 전에 기기를 끄세요.

• 멀티미터를 옴(Ω) 또는 저항 모드로 설정합니다.

• 다이오드의 두 끝, 즉 양극(+)과 음극(-)을 찾으십시오.음극에는 줄무늬가 있습니다.

• 빨간색 프로브를 양극에, 검은색 프로브를 음극에 접촉시킵니다.

- 낮은 숫자가 표시되어야 합니다. 이는 다이오드가 전류 통과를 허용한다는 의미입니다.

• 이제 프로브를 전환합니다(빨간색은 음극으로, 검은색은 양극으로).

- 화면에 높은 숫자 또는 OL이 표시되어야 합니다. 이는 다이오드가 전류를 차단하고 있음을 의미합니다.

전압 측정 모드를 사용하여 다이오드 테스트

멀티미터의 VDC 설정을 통해 다이오드의 전압 강하도 확인할 수 있습니다.

단계:

• 다이얼을 VDC 모드로 돌립니다.

• 빨간색은 VΩmA에 연결하고 검정색은 COM에 연결합니다.

• 예상보다 높은 전압 범위를 선택하십시오.

• 빨간색을 양극에, 검정색을 음극에 연결하고 값을 읽습니다.

• 프로브를 교환하여 반대 방향을 확인합니다.

정류 다이오드의 응용

전화 및 노트북 충전기 - 정류기 다이오드는 벽면 콘센트의 AC를 휴대폰, 노트북 또는 보조 배터리를 안전하게 충전하는 데 필요한 DC로 변경합니다.

전원 공급 장치 - 라디오, TV, 컴퓨터, 앰프에 사용되며 AC에서 안정적인 DC 전원을 출력하여 장치가 원활하게 작동할 수 있도록 도와줍니다.

모터 제어 시스템(VFD) - 공장과 기계에서 다이오드는 VFD(가변 주파수 드라이브)에 사용되어 전기 모터의 속도와 출력을 제어합니다.

브리지 정류기 - 브리지 정류기는 4개의 다이오드가 서로 연결되어 구성됩니다.AC 신호의 양쪽 절반을 DC로 변경하며 배터리 충전기 및 어댑터에서 찾을 수 있습니다.

라디오 및 신호 회로 - 라디오 수신기에서 정류 다이오드는 전파에서 소리 신호를 포착하고 분리하여 명확하게 들을 수 있도록 도와줍니다.

보호 회로 - 정류 다이오드는 전류가 잘못된 방향으로 흐르는 것을 방지합니다.부품이 손상되지 않도록 보호하기 위해 태양광 패널, 자동차 교류 발전기 및 제어 보드에 사용됩니다.

에어컨 및 난방 시스템(HVAC) - 에어컨, 히터의 제어보드에 사용되어 시스템 내부의 신호 및 전력 흐름을 관리합니다.

변압기 및 전력 시스템 - 전력 변환기 및 변압기에서 다이오드는 산업용 도구 및 기계의 고전압 AC를 저전압 DC로 변경하는 데 도움이 됩니다.

LED 조명 - 정류다이오드는 LED 전구에 안정적인 DC 전원을 공급하여 깜박임 없이 균일하게 빛나게 합니다.

용접 기계 - 아크 용접기 및 산업용 공구에서는 안정적인 DC 전류를 생성하여 용접 아크를 부드럽고 강하게 만듭니다.

올바른 정류기 다이오드를 선택하는 방법

회로가 안전하고 효율적으로 작동하려면 올바른 정류기 다이오드를 선택하는 것이 중요합니다.올바른 제품을 선택하는 데 도움이 되는 쉬운 가이드는 다음과 같습니다.

최대 전류(IF) 확인 - 회로가 얼마나 많은 전류를 사용할지 알아보십시오.예상 전류보다 최소 20~30% 더 많은 전류를 처리할 수 있는 다이오드를 선택하십시오.

예: 회로가 2A를 사용하는 경우 정격이 3A 이상인 다이오드를 선택하십시오.

역전압 확인(VR 또는 PIV) - 역방향 바이어스 시 다이오드가 차단할 수 있는 최대 전압입니다.회로의 최대 AC 전압보다 높은 정격 전압을 가진 것을 선택하십시오.

예: 50V AC의 경우 정격 100V 이상의 다이오드를 사용하십시오.

순방향 전압 강하(VF) 살펴보기 - 순방향 전압 강하가 낮을수록 전력 손실이 적고 효율이 향상됩니다.

• 실리콘 다이오드: 약 0.7V 강하

• 쇼트키 다이오드: 약 0.3V 강하(저전압 회로에 적합)

역복구 시간 확인 - 고속 또는 스위칭 회로로 작업하는 경우 빠른 신호 변경을 처리하려면 복구 시간이 짧은 다이오드(예: 빠른 복구 또는 쇼트키 다이오드)를 선택하세요.

전력 소모를 고려하세요 - 다이오드가 발생하는 열을 처리할 수 있는지 확인하십시오.회로가 고전류에서 작동하는 경우 방열판을 사용하거나 더 높은 전력 정격의 다이오드를 선택하십시오.

환경과 규모 - 다이오드가 어디에 사용될지 생각해 보세요.고온 또는 산업 환경의 경우 더 높은 온도 한계를 처리할 수 있는 제품을 사용하십시오.또한 다이오드의 패키지 크기가 회로 기판에 맞는지 확인하십시오.

애플리케이션 유형

• 일반 회로의 경우: 사용 1N4001–1N4007시리즈

• 빠른 전환을 위해: 다음을 사용하세요. 1N4148또는 유사한

• 고전류의 경우: 다음과 같은 다이오드를 사용하십시오. 6A10 또는 브리지 정류기

• 저전압, 고효율 회로의 경우: 쇼트키 다이오드 선택

결론

정류 다이오드는 거의 모든 전기 장치에 사용됩니다.이는 전기 흐름을 변경, 제어 및 보호하여 모든 것이 원활하게 작동하도록 돕습니다.작동 방식과 올바른 회로를 선택하는 방법을 배우면 간단한 회로를 수정하거나 구축하는 데 도움이 될 수 있습니다.
