가속도계란 무엇입니까: 작동 방식 및 사용 위치
2025-12-16 2657

가속도계는 움직임, 진동, 방향을 감지하는 데 사용되는 센서입니다.가속도계는 전화기, 차량, 기계 및 많은 전자 장치에서 사용됩니다.이 가이드에서는 가속도계의 정의, 작동 방식, 유형, 용도, 선택 및 설치 방법을 설명합니다.

카탈로그

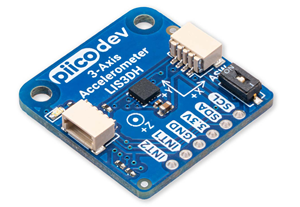

그림 1. 가속도계

가속도계 개요

가속도계 움직임을 측정하는 감지 장치입니다.가속도계는 물체가 움직이고, 흔들리고, 기울어지고, 속도가 빨라지거나 느려지는 시기를 알 수 있습니다.가속도계는 중력의 당김도 감지하여 방향과 위치를 감지하는 데 도움이 됩니다.가속도계 내부에는 장치가 움직일 때 움직이는 작은 부품이 있습니다.이 부분이 움직이면 센서가 이를 전기 신호로 변환합니다.이 신호는 움직임의 강도와 진행 방향을 알려줍니다.가속도계는 물체의 속도가 빨라지는지, 느려지는지, 기울어지는지, 진동하는지를 확인할 수 있습니다.

가속도계 작동 방식

위에서 설명한 것처럼 가속도계는 다음과 같이 작동합니다. 움직임 감지 그리고 움직임의 변화를 전기 신호로 변환.장치 내부에는 움직임, 진동 또는 힘이 가해질 때 반응하는 매우 작은 내부 질량이 있습니다.장치에 가속이 발생하면 이 질량이 약간 이동하여 센서 설계에 따라 정전 용량, 저항 또는 전하와 같은 전기적 특성이 변경됩니다.

가속도계는 1개, 2개 또는 3개의 축을 따라 이러한 변화를 측정하여 방향, 진동 및 방향을 감지할 수 있습니다.중력은 내부 질량에도 영향을 미치므로 기울기와 위치를 감지할 수 있습니다.센서에서 생성된 작은 전기 신호는 제어 시스템이나 프로세서로 전송되기 전에 내부 회로에서 증폭, 필터링 및 처리됩니다.이렇게 처리된 신호를 통해 전자 시스템은 실제 응용 분야에서 동작을 정확하게 모니터링하고, 진동을 감지하고, 속도나 방향 변화에 반응할 수 있습니다.

가속도계 성능 및 사양

사양	단순 설명
측정 범위	최대 센서가 측정할 수 있는 가속도는 일반적으로 g로 표시됩니다.
감도	출력이 얼마나 되는지 움직임이 변하면 변한다.감도가 높을수록 작은 움직임도 감지됩니다.
정확도	독서가 얼마나 가까웠는가 실제 가속도 값입니다.
해상도	가장 작은 움직임 센서가 감지할 수 있습니다.
소음 수준	원치 않는 신호 명확한 판독값에 영향을 줄 수 있는 변경 사항입니다.
주파수 응답	센서가 얼마나 좋은지 느리고 빠른 움직임을 감지합니다.
대역폭	운동 범위 센서가 정확하게 측정할 수 있는 속도.
축 구성	수 센서가 측정할 수 있는 방향(1축, 2축 또는 3축).
출력 유형	신호 유형 아날로그나 디지털처럼 생산됩니다.
작동 온도 범위	온도 범위 센서가 제대로 작동하는 곳.
충격 및 진동 저항	얼마나 영향을 미치거나 센서가 손상 없이 진동을 처리할 수 있습니다.
전력 요구 사항	전압과 센서가 작동하는 데 필요한 전류.
환경 보호	보호 먼지, 습기 및 전기 간섭.

가속도계의 전력 요구 사항

• 공급 전압 – 가속도계가 작동하는 데 필요한 전압(예: 3.3V 또는 5V)

• 현재 사용량 – 작동 중에 센서가 사용하는 전류량.낮은 전류는 배터리 전력을 절약하는 데 도움이 됩니다.

• 전력 소비 – 작동 중에 가속도계가 사용하는 총 전력량입니다.

• 저전력 모드 – 일부 가속도계는 활성 상태가 아닐 때 전력을 덜 사용하기 위해 절전 또는 대기 모드로 전환할 수 있습니다.

• 시작 시간 – 전원을 켠 후 센서가 안정적인 판독값을 제공하기까지 짧은 시간이 필요합니다.

• 안정적인 전원 – 안정적인 전원 공급 장치는 측정의 정확성을 유지하고 신호 노이즈를 줄이는 데 도움이 됩니다.

• 배터리 사용 – 많은 가속도계는 배터리 구동 장치에서 잘 작동하도록 설계되었습니다.

가속도계 감도 및 범위

감도는 모션이 변경될 때 가속도계의 출력이 얼마나 변경되는지를 보여줍니다.감도가 높을수록 센서가 매우 작은 움직임이나 진동을 감지할 수 있어 정밀한 측정에 적합합니다.센서에 과부하가 걸리지 않고 강하거나 갑작스러운 움직임을 측정하려면 감도가 낮을수록 좋습니다.측정 범위는 가속도계가 측정할 수 있는 최대 가속도를 정의하며 일반적으로 다음과 같이 표시됩니다. 지.작은 범위는 부드러운 움직임과 기울기 감지에 이상적인 반면, 충격이 크거나 진동이 심한 응용 분야에는 넓은 범위가 필요합니다.

감도와 범위는 밀접한 관련이 있습니다.감도가 높은 가속도계는 일반적으로 범위가 더 낮고, 범위가 높은 가속도계는 감도가 낮은 경우가 많습니다.올바른 저울을 선택하면 의도한 응용 분야에 대한 정확하고 안정적인 모션 측정이 보장됩니다.

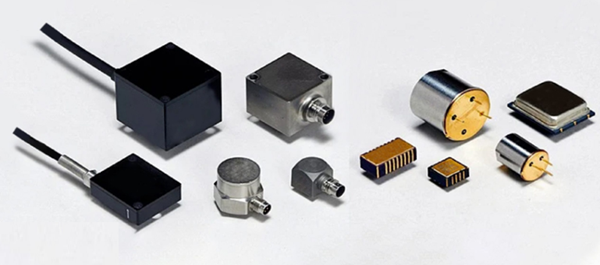

그림 2. 가속도계 유형

다양한 유형의 가속도계

압전 가속도계

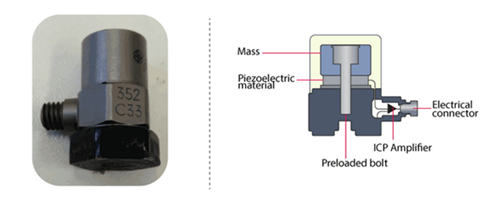

그림 3. 압전 가속도계 및 내부 구조

압전 가속도계는 진동이나 동적 가속이 발생할 때 전기 신호를 생성하여 작동합니다.이는 지진 덩어리에 부착된 감지 수정으로 구성됩니다.가속이 발생하면 질량이 수정에 힘을 가해 적용된 힘에 비례하는 전기 신호를 생성합니다.압전 가속도계는 산업 응용 분야에서 진동과 충격을 측정하는 데 매우 효과적입니다.

압저항 가속도계

압저항 가속도계는 가속을 받을 때 전기 저항을 변경하여 작동합니다.힘이 가해지면 감지 요소의 저항이 변하여 가속도를 측정할 수 있습니다.이러한 가속도계는 저주파 및 정적 가속도에서 우수한 성능을 발휘하며 차량 충돌 테스트 및 무기 테스트와 같은 충격이 큰 응용 분야에서 사용됩니다.

용량성 가속도계

용량성 가속도계는 내부 플레이트 사이의 정전용량 변화를 감지하여 가속도를 측정합니다.가속이 발생하면 다이어프램이 이동하여 플레이트 사이의 거리가 변경되고 정전 용량이 변경됩니다.이 변화는 측정되어 가속도 값으로 변환됩니다.용량성 MEMS 가속도계는 스마트폰과 가전제품에 적용됩니다.

3축 가속도계

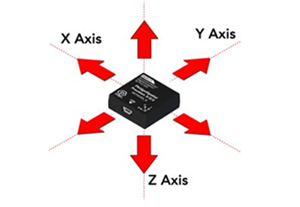

그림 4. 3축 가속도계(X, Y, Z 축)

3축 가속도계는 3개의 수직 축(X, Y, Z)을 따라 가속도를 측정합니다.이 센서에는 직각으로 향하는 세 개의 감지 요소가 포함되어 있어 모든 방향의 움직임과 진동을 포착할 수 있습니다.이 가속도계는 구조 모니터링, 터빈 및 고속 기계에 적합합니다.

MEMS 가속도계

MEMS(Micro-Electro-Mechanical Systems) 가속도계는 매우 작고 가볍습니다.낮은 전력 소비와 컴팩트한 크기로 인해 모바일 기기, IoT 제품, 가전제품에 사용됩니다.

가속도계의 응용

휴대폰 및 웨어러블 – 화면 회전, 걸음 수 계산, 움직임 감지를 도와주세요.

자동차 및 차량 – 에어백 시스템, 충돌 감지, 차량 안정성 제어에 사용됩니다.

기계 및 장비 – 진동을 측정하여 모터 및 기계의 문제점을 조기에 발견합니다.

건물 및 구조물 – 교량과 건물의 움직임과 진동을 모니터링합니다.

의료기기 – 건강 및 피트니스 기기에서 신체 움직임을 추적합니다.

로봇과 자동화 – 로봇이 움직이고, 균형을 잡고, 방향을 바꿀 수 있도록 도와주세요.

항공우주 및 항공기 – 내비게이션 및 진동 모니터링에 사용됩니다.

보안 시스템 – 경보 및 안전 장치의 움직임이나 충격을 감지합니다.

가속도계와 자이로스코프 비교

특징	가속도계	자이로스코프
측정 대상	선형 운동과 가속도	회전 및 각도 운동
감지	모션, 진동, 기울기와 중력	회전 속도와 방향
메인 출력	가속도(g)	각속도 (도/초 또는 rad/초)
중력 감지	예	아니요
일반적인 용도	걸음수 계산, 화면 회전, 진동 감지	방향 추적, 회전 제어
정지 상태에서도 작동	예(감지 가능 중력)	아니요(다음으로 회전 필요) 출력을 제공)
일반적인 애플리케이션	전화, 차량, 기계, 안전 시스템	드론, 게임 컨트롤러, 내비게이션 시스템
소비전력	보통 낮음	보통보다 높음 가속도계

결론

가속도계는 장치가 동작을 감지하고 이해하는 데 도움이 됩니다.작동 방식, 유형, 올바르게 사용하는 방법을 알면 필요에 맞는 올바른 가속도계를 선택하고 정확한 결과를 얻을 수 있습니다.
