전기광학 적외선(EO/IR) 시스템이란 무엇이며 어떻게 작동합니까?
2026-03-10 1731

EO/IR(Electro-Optic Infrared) 시스템은 빛과 열 에너지를 사용하여 물체를 감지하는 기술입니다.이러한 시스템은 일반 카메라가 제대로 작동하지 않는 어둠, 안개, 연기 또는 기타 가시성이 낮은 조건에서도 작동할 수 있습니다.이러한 능력으로 인해 EO/IR 시스템은 국방, 항공우주, 보안, 로봇 공학 및 모니터링 시스템에서 널리 사용됩니다.이 기사에서는 EO/IR 시스템이 무엇인지, 작동 방식, 주요 구성 요소, 설계 과제, 애플리케이션 및 미래 기술 동향에 대해 설명합니다.

카탈로그

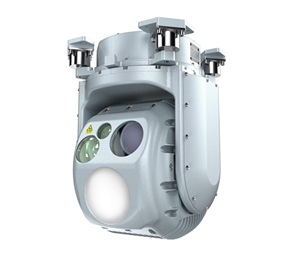

그림 1. 전기광학 적외선 시스템

전기광학 적외선 시스템이란 무엇입니까?

안 전기광학 적외선(EO/IR) 시스템 은 일종의 센서 빛과 열을 사용하여 물체를 감지하고 보는 시스템.그것 광학 부품을 결합 (렌즈 및 카메라와 같은) 전자 부품 (신호 프로세서 및 디스플레이와 같은) 이미지 생성 또는 정보 수집.

전기 광학 부품은 시스템이 빛과 전자 기술을 사용하여 이미지를 캡처하고 처리한다는 것을 의미합니다.적외선 부분은 물체가 방출하는 열 에너지를 감지할 수 있음을 의미합니다.이로 인해 EO/IR 시스템은 사물을 볼 수 있습니다. 어두운, 안개가 낀, 연기가 자욱한, 또는 일반 카메라로는 보기 힘든.

EO/IR 시스템에는 일반적으로 다음이 포함됩니다. 렌즈, 적외선 센서, 이미지 프로세서, 그리고 디스플레이 화면.렌즈는 물체로부터 빛이나 열을 수집하고, 센서는 이를 감지하며, 전자 장치는 이를 사람들이 보고 사용할 수 있는 이미지나 데이터로 변환합니다.

모든 물체는 어느 정도 열을 발생시키기 때문에 EO/IR 시스템은 주변 영역과의 열 차이를 감지하여 물체를 찾아 추적할 수 있습니다.따라서 특히 가시성이 좋지 않은 경우 감시, 보안, 항법 및 군사 시스템에 적합합니다.

EO/IR 시스템 작동 방식

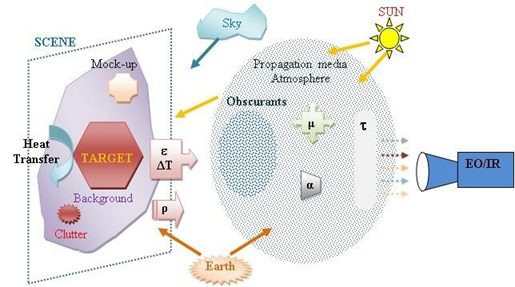

그림 2. EO/IR 감지 프로세스

전기광학 적외선(EO/IR) 시스템은 물체의 빛과 열을 감지하여 이미지로 변환하는 방식으로 작동합니다.이러한 시스템은 어둡거나 보기 어려울 때에도 사람들이 물체를 볼 수 있도록 도와줍니다.

첫째, 렌즈는 빛이나 열 에너지를 수집합니다. 환경의 물체로부터.이 에너지는 물체가 자연적으로 생성하는 가시광선 또는 적외선 열일 수 있습니다.

다음으로, 센서는 렌즈에 수집된 빛이나 열을 감지합니다..그런 다음 센서는 이 에너지를 전기 신호로 변경합니다.

그 후, 전자 프로세서가 신호를 읽습니다. 그리고 이미지로 변환합니다.시스템은 또한 물체가 더 선명하도록 이미지를 개선할 수도 있습니다.

마지막으로, 화면이나 모니터에 이미지가 나타남.이를 통해 어둠, 연기, 안개 또는 기타 가시성이 낮은 조건에서도 해당 지역을 관찰하고, 물체를 감지하거나, 움직임을 추적할 수 있습니다.

EO/IR 시스템의 주요 구성 요소

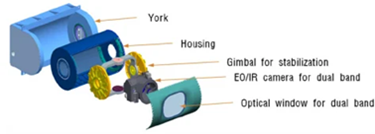

그림 3. EO/IR 짐벌 카메라 구성 요소

전기 광학 적외선(EO/IR) 시스템은 함께 작동하여 빛이나 열을 감지하고 이미지를 생성하는 여러 부품으로 구성됩니다.각 부분에는 환경에서 정보를 캡처하고 처리하는 특정 역할이 있습니다.

광학렌즈

광학렌즈는 물체로부터 가시광선과 적외선 에너지를 수집합니다.광학 렌즈는 이 에너지를 센서에 집중시켜 시스템이 대상을 명확하게 감지할 수 있도록 합니다.

적외선 감지기 또는 센서

적외선 감지기는 물체에서 방출되는 열 에너지를 감지합니다.적외선 감지기는 감지된 적외선을 시스템이 처리할 수 있는 전기 신호로 변환합니다.

신호 처리기

신호 프로세서는 감지기로부터 전기 신호를 수신합니다.신호 처리기는 이러한 신호를 처리하여 이미지나 유용한 데이터로 변환합니다.

이미지 디스플레이 또는 출력 시스템

디스플레이 시스템은 최종 이미지를 보여줍니다.열화상 이미지, 가시 이미지 또는 결합 이미지를 화면이나 모니터링 장치에 표시할 수 있습니다.

제어 및 처리 장치

제어 장치는 시스템 작동 방식을 관리합니다.설정을 제어하고 시스템 데이터를 처리하며 개체 감지 및 추적과 같은 작업을 수행하는 데 도움을 줍니다.

EO/IR 기술의 설계 과제

EO/IR(전기 광학 적외선) 시스템을 설계할 때 고려해야 할 몇 가지 과제가 있습니다.

성능 최적화 - 시스템은 다양한 기상 조건, 하루 중 다양한 시간, 다양한 환경에서 잘 작동해야 합니다.안개, 연기, 어둠 또는 기타 어려운 조건에서도 물체를 명확하게 감지하고 표시해야 합니다.

크기, 무게, 전력(SWaP) 제한 - EO/IR 시스템은 공간과 전력이 제한된 항공기, 드론 또는 위성에 사용됩니다.우수한 성능을 유지하면서 시스템을 작고 가벼우며 에너지 효율적으로 유지해야 합니다.

비용 고려 사항 - EO/IR 시스템을 개발하고 생산하는 데 비용이 많이 들 수 있습니다.비용을 합리적으로 유지하면서 제대로 작동할 수 있도록 시스템을 신중하게 설계해야 합니다.

시스템 복잡성 - EO/IR 시스템에는 센서, 렌즈, 프로세서, 제어 장치 등 많은 부품이 포함되어 있습니다.이러한 모든 부품은 함께 올바르게 작동해야 하며, 이로 인해 시스템 설계 및 테스트가 복잡해질 수 있습니다.

제조상의 과제 - EO/IR 시스템을 구축하려면 특수한 제조 방법과 정확한 조립이 필요할 수 있습니다.이로 인해 생산이 더욱 어려워지고 엄격한 품질 관리가 필요할 수 있습니다.

EO/IR 시스템의 시뮬레이션 및 모델링

시뮬레이션 및 모델링 EO/IR(전기 광학 적외선) 시스템을 설계하는 데 필요한 단계입니다.이러한 방법을 사용하면 실제 하드웨어를 구축하기 전에 시스템이 어떻게 작동할지 테스트하고 연구할 수 있습니다.

시뮬레이션에서는 EO/IR 시스템의 가상 모델 컴퓨터 소프트웨어를 사용하여.이 모델에는 광학 렌즈, 적외선 감지기, 전자 장치 및 환경 조건과 같은 부품이 포함될 수 있습니다.이러한 모델을 사용하면 시스템이 빛이나 열을 감지하는 방법과 이미지가 어떻게 나타나는지 관찰할 수 있습니다.

시뮬레이션도 도움이 됩니다 시스템 성능 예측.주간, 야간, 안개 또는 장거리 감지와 같은 다양한 상황에서 EO/IR 시스템이 어떻게 작동하는지 테스트할 수 있습니다.이는 설계를 개선하고 문제를 조기에 해결하는 데 도움이 됩니다.

시뮬레이션의 또 다른 장점은 개발 시간과 비용 절감.많은 실제 프로토타입을 제작하는 대신 컴퓨터 모델을 사용하여 다양한 디자인을 테스트할 수 있습니다.

EO/IR 시스템은 복잡합니다. 시뮬레이션과 모델링은 시스템이 제조되기 전에 설계를 최적화하고 이미지 품질을 개선하며 안정적인 작동을 보장하는 데 도움이 됩니다.

EO/IR 개발을 위한 Ansys 도구

EO/IR(전기 광학 적외선) 시스템의 설계 문제를 해결하기 위해 Ansys는 실제 하드웨어를 구축하기 전에 시스템 성능을 연구하고 개선하는 데 도움이 되는 여러 시뮬레이션 도구를 제공합니다.이러한 도구를 함께 사용하면 광학 동작, 환경 영향 및 시스템 성능을 시뮬레이션할 수 있습니다.

Ansys Zemax OpticStudio 렌즈, 거울, 이미징 부품과 같은 광학 시스템을 설계하고 분석하는 데 적용됩니다.이는 빛과 적외선 복사가 시스템을 통해 어떻게 이동하는지, 그리고 이들이 감지기에 어떻게 초점을 맞추는지 연구하는 데 도움이 됩니다.

앤시스 스페오스 EO/IR 시스템이 실제 환경에서 어떻게 작동하는지 시뮬레이션하는 데 도움이 됩니다.안개, 비, 연기 및 다양한 조명 조건과 같은 기상 조건의 영향을 연구할 수 있습니다.이는 시스템 가시성과 탐지 성능을 향상시키는 데 도움이 됩니다.

앤시스 루메리컬 광전자 및 광전자 부품을 시뮬레이션하는 데 사용됩니다.이는 빛이 재료 및 장치와 상호 작용하는 방식을 세부적인 수준에서 이해하는 데 도움이 됩니다.

Ansys AVxcelerate 센서 가상 환경에서 센서 동작을 모델링하고 테스트하는 데 도움이 됩니다.이를 통해 다양한 운전 또는 작동 시나리오에서 센서의 성능을 평가할 수 있습니다.

Ansys 시스템 툴 키트(STK) 위성, 항공기 및 기타 이동 시스템과 같은 플랫폼에서 EO/IR 센서 성능을 분석하기 위해 만들어졌습니다.STK는 임무를 시뮬레이션하고 시스템 범위 및 탐지 기능을 평가하는 데 도움이 됩니다.

EO/IR 시스템의 응용

전기광학적외선(EO/IR) 시스템은 어둠이나 시야가 좋지 않은 곳에서도 빛과 열을 이용해 물체를 감지할 수 있기 때문에 다양한 분야에 적용됩니다.

군사 및 국방 - 군사작전에서 표적탐지, 감시, 추적, 야간투시 등에 사용됩니다.

항공우주 및 항공 - 환경을 관찰하고, 물체를 추적하고, 항법과 안전을 개선하기 위해 항공기와 위성에서 발견됩니다.

보안 및 감시 - 건물, 국경 및 공공 장소를 모니터링하는 카메라.조명이 어둡거나 날씨가 좋지 않은 경우에도 사람이나 차량을 감지하는 데 도움이 됩니다.

자율주행차 및 로봇공학 - 장애물을 감지하고, 물체를 인식하고, 기계가 안전하게 움직일 수 있도록 도와줍니다.

수색 및 구조 작전 - 사람의 체온을 감지하여 어둠, 연기, 재난 지역에 있는 사람의 위치를 확인합니다.

산업 모니터링 - 과열이나 결함을 감지하기 위해 기계 및 전기 장비의 열 검사에 사용됩니다.

환경 모니터링 – 야생 동물을 관찰하고, 자연 환경을 연구하고, 온도나 열 패턴의 변화를 감지하는 데 적용됩니다.

EO/IR 기술의 미래 동향

전기광학적외선(EO/IR) 기술 새로운 센서, 처리 방법 및 시스템 설계가 개발됨에 따라 계속해서 발전하고 있습니다.미래의 EO/IR 시스템은 다음을 사용할 것으로 예상됩니다. 고해상도 적외선 탐지기 생산하다 더 명확하게 그리고 더 상세한 열화상.이러한 시스템도 점점 발전하고 있습니다. 더 작고 가벼워짐, 드론, 차량 및 휴대용 장치에서 더 쉽게 사용할 수 있습니다.

새로운 디자인을 목표로 전력 소비를 줄이다 강력한 성능을 유지하면서. 인공지능과 머신러닝 또한 EO/IR 이미지에서 물체를 자동으로 감지, 식별 및 추적하는 데 도움이 되도록 통합되고 있습니다.향상된 이미지 처리 기술은 노이즈를 줄이고 이미지 품질을 향상시키는 데 도움이 됩니다.많은 최신 EO/IR 시스템은 다른 시스템과도 결합됩니다. 감지 기술 와 같은 레이더, LiDAR, GPS 더 나은 감지 및 상황 인식을 제공합니다.이러한 변화로 인해 EO/IR 시스템은 국방, 항공우주, 보안, 로봇공학, 환경 모니터링과 같은 분야에 더욱 효율적이고 안정적이며 적합해졌습니다.

결론

전기 광학 적외선(EO/IR) 시스템은 빛과 열을 사용하여 물체를 감지하고 관찰하는 데 도움이 됩니다.일반 카메라가 할 수 없는 어려운 환경에서도 작동할 수 있습니다.더 나은 센서, 시뮬레이션 도구 및 신기술을 통해 EO/IR 시스템은 계속해서 개선되고 있습니다.이러한 시스템은 국방, 항공우주, 보안, 환경 모니터링 등 다양한 분야에서 여전히 필요합니다.
