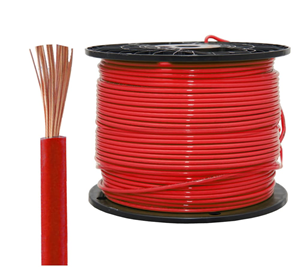

10게이지 와이어는 많은 가정 및 소규모 상업용 회로에서 일반적으로 사용되지만 재료, 절연체 및 설치 조건에 따라 전류 등급이 달라집니다.이러한 제한 사항을 알면 과열을 방지하고 시스템을 안전하게 유지하는 데 도움이 됩니다.이 기사에서는 10게이지 전선의 암페어 수, 전류 용량을 줄여야 하는 경우, 케이블 유형, 정격, 장점, 와트 용량, 색상 코드 및 설치 단계에 대해 논의합니다.

카탈로그

10게이지 와이어에 대한 앰프 등급 가이드

10게이지 와이어의 전류용량은 도체 재질, 절연 등급 및 장비 온도 제한에 따라 달라집니다.NEC 표는 표준 조건(30°C 주변 및 최대 3개의 전류 전달 도체)에서 기본 값을 제공합니다.

10AWG 구리

60°C에서 30A

75°C에서 35A

90°C에서 40A

10 AWG 알루미늄 또는 CCA

60°C에서 25A

75°C에서 30A

90°C에서 35A

더 높은 온도의 절연이 더 높은 전류용량을 지원하더라도 대부분의 장비는 60°C 또는 75°C 종단으로 제한됩니다.일반 분기 회로의 경우 NEC 소형 도체 규칙은 10 AWG 구리를 30A 차단기로 제한하고 10 AWG 알루미늄을 25A로 제한합니다.

전류용량을 줄여야 하는 경우는 언제입니까?

특정 조건으로 인해 전선이 평소보다 더 뜨거워지면 전선의 전류용량을 낮춰야 합니다.일반적인 상황 중 하나는 전류가 흐르는 여러 전선이 함께 묶인 경우입니다.만약 있다면 4~6선, 전류용량은 다음과 같이 감소합니다. 80퍼센트 정상적인 값입니다.만약 있다면 7~9선, 그것은로 떨어진다 70퍼센트.다락방이나 기계실과 같은 고온 영역에서도 추가 열이 와이어가 안전하게 전달할 수 있는 전류량에 영향을 미치기 때문에 수정을 강요할 수 있습니다.이러한 조정을 수행한 후에도 차단기 크기는 장비 제한 및 소형 도체 규칙을 따라야 합니다.

10게이지 케이블 등급

전압- 대부분의 10 AWG 케이블은 600V 정격이므로 주거용 및 상업용 애플리케이션에 적합합니다.

온도- NM-B 및 UF-B 케이블에 사용되는 PVC 절연체의 정격은 일반적으로 60°C 또는 75°C인 반면 XHHW-2 및 USE-2에 사용되는 XLPE 절연체의 정격은 최대 90°C입니다.

환경적 사용- NM-B는 실내의 건조한 장소에 사용되며, UF-B와 USE-2는 습한 장소, 습한 장소, 지하 장소에 적합합니다.THHN, THWN-2 및 XHHW-2는 전선관에 일반적이며 USE-2 또는 RHW-2는 옥외 노출 설치에 자주 사용됩니다.

10게이지 와이어의 와트 용량

공식을 사용하십시오:

와트 = 볼트 × 암페어

구리 10AWG 와이어 최대 30암페어를 전달할 수 있으며, 이는 120볼트에서 약 3,600와트, 240볼트에서 7,200와트를 제공합니다.

알루미늄 10AWG 와이어 25암페어 정격으로 120볼트에서 약 3,000와트, 240볼트에서 6,000와트를 제공합니다.

연속 부하(3시간 이상 실행)는 정격의 80%로 제한되어야 합니다.

다양한 종류의 10게이지 케이블

THHN / THWN-2- 건조하거나 습하거나 습한 장소의 도관에 사용됩니다.정격 600V이며 90°C 작동을 지원합니다.주거용 및 상업용 피더와 분기 회로에 이상적입니다.

NM-B(로멕스)- 가전제품 및 일반배선에 사용되는 실내전용 건조지역용 케이블입니다.습기가 많은 곳이나 실외에는 적합하지 않습니다.

UF-B- 방습 재킷이 있는 직접 매립 케이블.외부 피더, 펌프 및 조경용 전력에 공통입니다.

XHHW-2- 가교 폴리에틸렌 단열재는 열을 잘 처리하고 습하거나 건조한 장소에서도 작동합니다.장거리 달리기나 다락방과 같은 더운 공간에 적합합니다.

사용-2 / RHH / RHW-2- 옥외 등급의 햇빛 저항성 도체는 종종 직접 매설 목록에 표시됩니다.태양열, 외부 공급 장치 및 지하 통로에 자주 사용됩니다.

MC케이블- 기갑 보호 기능이 있는 금속 피복 케이블.추가적인 기계적 보호가 필요한 상업 및 산업 환경에 적합합니다.

TECK90 - 화학 공장, 공장, 실외 공정 구역과 같은 열악한 환경을 위해 설계된 견고한 캐나다 산업용 케이블입니다.

10게이지 와이어의 색상 코드

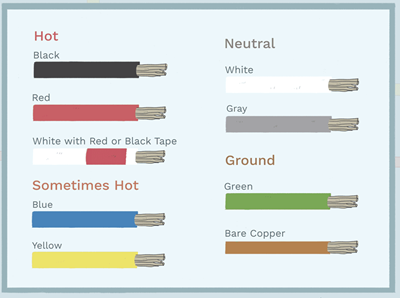

그림 2. 다른 와이어 색상

열선 소스에서 장치로 전력을 전달합니다.10 AWG 배선에서는 일반적으로 열선이 사용됩니다. 검정색, 빨간색 또는 파란색.파란색은 다중선 또는 3상 시스템에 자주 사용됩니다.흰색, 회색, 녹색 또는 순수 색상을 제외한 모든 색상은 중성색과 바탕색으로 예약되어 있으므로 핫할 수 있습니다.

중성선 전기를 전원으로 다시 보냅니다.10AWG에서는 항상 흰색 또는 회색.이 색상은 중성색으로만 사용되며 양쪽 끝에 명확하게 표시하지 않으면 핫으로 사용할 수 없습니다.

접지선 오류 발생 시 회로를 보호합니다.10AWG의 경우 접지선은 항상 녹색 또는 벌거벗은 구리.이 색상은 접지용으로만 사용되며 다른 용도로는 사용할 수 없습니다.

에이 흰 선 때로는 특정 스위치 설정에서 열선 역할을 하기 위해 컬러 테이프로 표시할 수 있지만 이 표시는 영구적이어야 하며 양쪽 끝에서 수행되어야 합니다.접지선은 다시 표시할 수 없습니다.

일부 전기 시스템은 상 전선을 더 쉽게 식별할 수 있도록 추가 색상 패턴을 사용합니다.예를 들어, 오렌지 델타 시스템에서 높은 다리를 표시할 수 있습니다. 검정, 빨강, 파랑 120/208V 시스템에서는 일반적이지만 갈색, 주황색, 노란색 277/480V 시스템에서 자주 사용됩니다.이러한 색상은 안전과 일관성에 도움이 되지만 지역에 따라 다를 수 있으므로 항상 현지 코드를 확인하는 것이 가장 좋습니다.

10 AWG 와이어는 어떤 용도로 사용되나요?

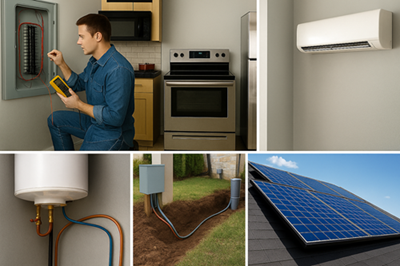

그림 3. 10 AWG가 일반적으로 사용됩니다

수요가 높은 지역의 분기 회로: 10 AWG 구리는 가전제품이 표준 15 또는 20A 회로가 지원할 수 있는 것보다 더 많은 전력을 소비하는 주방, 세탁실, 차고 및 작업장에서 자주 사용됩니다.

대형 가전제품: 많은 가전제품의 명판에는 최대 30A 차단기가 표시되어 있습니다.일반적인 예로는 특정 전기 건조기, 오븐, 온수기가 있습니다.항상 제조업체의 요구 사항에 맞게 와이어 크기를 일치시키십시오.

소형 에어컨 장치: 미니 분할 시스템과 소형 에어컨은 전류 용량이 10AWG 이내인 경우가 많습니다.항상 장비 라벨의 MCA 및 MOCP에 따라 크기를 조정하십시오.

전기온수기: 일부 소형 또는 단일 요소 전기 온수기는 전류 소비량이 와이어가 처리할 수 있는 범위 내에 있는 한 10AWG 와이어를 사용할 수 있습니다.

실외 및 지하 피드: UF-B 케이블을 사용하여 마당등, 별채, 펌프 등을 직접 매설할 수 있습니다.도관의 THWN-2 도체는 습하거나 노출된 지역에서 잘 작동합니다.

태양광 및 재생 에너지: 10 AWG PV 와이어는 태양광 패널을 소규모 주거용 시스템의 결합기 박스 및 인버터에 연결하는 데 일반적입니다.USE-2는 햇빛 저항성과 내구성으로 인해 야외에서 자주 사용됩니다.

연선 대 단선 10 AWG

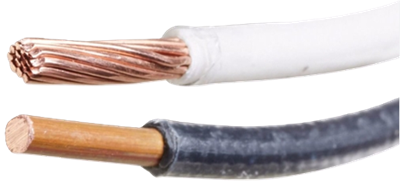

그림 4. 연선 구리선과 단선 구리선

특징	좌초 10AWG	솔리드 10AWG
유연성	유연하고 당기기 쉬움	단단하고 모양이 유지됩니다.
이상적인 용도	긴 도관이 흐르고, 진동에 취약한 장비	실내 배선 고정, 나사 터미널
취급	단단한 굴곡에 좋습니다.	좁은 공간에서는 구부리기가 더 어렵습니다.
해고	연선 정격이 필요할 수 있음 터미널	표준 나사와 함께 작동 터미널

10게이지 와이어의 장점과 단점

장점

작은 게이지보다 높은 전류용량

거리에 따른 낮은 전압 강하

실내, 실외 및 지하 사용을 위한 다양한 케이블 유형과 함께 작동

유연하거나 견고한 버전으로 제공

단점

작은 게이지보다 더 비싸고 구부리기가 더 어렵습니다.

긴 도관을 통과하는 것이 어려울 수 있습니다.

특히 연선 또는 알루미늄 도체의 경우 올바른 종단이 필요합니다.

단선은 뻣뻣하여 설치 속도가 느려질 수 있습니다.

10 AWG 설치를 위한 올바른 단계

1. 회로 계획: 부하, 전압, 장비의 연속 작동 여부를 확인하십시오.최소 전선 크기, 차단기 등급 및 단자 온도 제한은 제조업체의 라벨을 확인하세요.

2. 올바른 케이블 유형 선택 : 설치 환경에 맞는 케이블을 선택하세요.건조한 실내 배관에는 NM-B를 사용하고, 도관에는 THHN 또는 THWN-2를, 습하거나 지하 공간에는 UF-B 또는 USE-2를, 기계적 보호가 필요한 곳에는 MC 또는 TECK90을 사용하십시오.

3. 와이어 측정 및 배선: 패널에서 장치까지 깔끔한 경로를 계획합니다.날카로운 굴곡을 피하고 최소 굴곡 반경을 유지하여 단열재를 보호하십시오.과열을 방지하고 쉽게 당길 수 있도록 상자 채우기 및 도관 채우기 제한을 따르십시오.

4. 전압 강하로부터 보호: 장거리의 경우 전압 강하를 확인하고 필요한 경우 도체 크기를 늘리십시오.전압 강하를 3% 미만으로 유지하면 장비 성능을 유지하는 데 도움이 됩니다.

5. 종단을 위한 전선 준비: 구리나 알루미늄에 흠집이 나지 않도록 조심스럽게 절연체를 벗겨냅니다.연선의 경우 연선 등급의 단자를 사용하십시오.알루미늄의 경우 CU/AL 등급 러그를 사용하고 필요한 경우 항산화 화합물을 바르십시오.

6. 보안 연결 만들기: 도체를 단자에 완전히 삽입하고 제조업체의 토크 사양에 맞게 조입니다.적절한 토크는 과열로 이어질 수 있는 느슨한 연결을 방지합니다.

7. 올바른 차단기 설치: 조정된 전류용량과 기기 정격에 맞는 차단기를 선택하세요.대부분의 구리 설치의 경우 이는 30A 차단기입니다.달리 명시하지 않는 한 알루미늄은 일반적으로 25A로 제한됩니다.

8. 회로 라벨링 및 테스트: 향후 식별을 위해 와이어의 양쪽 끝에 라벨을 붙입니다.설치한 후에는 부하가 걸린 상태에서 회로를 테스트하여 적절한 전압과 안정적인 작동을 확인하십시오.

결론

10게이지 전선의 암페어 제한을 이해하면 모든 프로젝트에 적합한 케이블과 차단기를 더 쉽게 선택할 수 있습니다.올바른 조건과 적절한 취급을 통해 10AWG는 많은 일상 회로에 안전하게 전력을 공급할 수 있습니다.이 지식을 활용하여 더 나은 계획을 세우고, 과열을 방지하고, 배선을 안정적으로 유지하십시오.
