LED란 무엇입니까?기호, 구조, 작동, 응용 등
2025-12-03 4180

LED 또는 발광 다이오드는 소형 전자 부품입니다. 전류가 통과하면 불이 켜집니다. 그들은 많은 것들에 사용됩니다 조명, 스크린, 간판, 전자제품 등 우리가 매일 보는 이 콘텐츠에서는 LED 조명이 무엇인지, 어떻게 작동하는지, 부품, 유형, 용도 및 다른 전구와 비교하는 방법.

카테고리

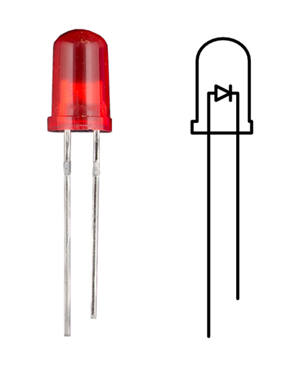

그림 1. 발광 다이오드

LED 조명이란 무엇입니까?

하나 LED 조명 또는 발광 다이오드 이다 전류를 가하면 빛을 내는 반도체 소자 이를 통해 전기발광이라는 과정이 진행됩니다. LED가 구성됩니다. 전자와 정공이 결합하여 형성되는 p-n 접합 재료 광자의 형태로 에너지를 방출하여 빛을 생성합니다. 이 색상은 빛은 사용된 반도체 재료에 따라 달라지므로 LED를 허용합니다. 가시광선, 적외선, 자외선 등 다양한 색상으로 만들어졌습니다. LED 조명은 에너지 효율이 높고 열 발생이 거의 없으며 켜집니다. 즉각적이고 작동 수명이 길어서 사용하기에 이상적입니다. 표시등, 디스플레이, 조명 시스템, 자동차 헤드라이트 및 기타 여러 장치 일상 전자 기기.

발광 다이오드 기호

그림 2. 발광 다이오드 기호

이미지는 하나의 표준 회로 기호를 보여줍니다. LED 조명 (빛난다 다이오드). 기호의 왼쪽에는 다음과 같이 표시되는 양극 단자가 있습니다. 삼각형은 전류가 들어오는 양극 단자입니다. 장치. 오른쪽에는 수직선으로 표시된 음극이 있습니다. 그것은 전류가 나가는 음극입니다. LED만 켜져요 전류가 양극에서 음극으로 흐를 때, 즉, 순방향 편향. 다이오드 바깥쪽을 가리키는 두 개의 화살표는 다음을 나타냅니다. 이 구성 요소는 빛을 방출하며 이는 LED와 구별됩니다. 일반 다이오드.

발광다이오드의 구조

그림 3. 발광 다이오드의 구조

이미지는 LED의 기본 구조를 보여줍니다. 장치는 내부에 내장되어 있습니다. 내부에는 투명한 돔이 있습니다. 두 개의 반도체 영역: a P형 영역 그리고 하나 N 지역을 입력. 그들은 빛이 생성되는 PN 접합을 형성합니다. LED가 켜지면 순방향 바이어스(양극에 연결된 양극과 양극에 연결된 음극) 음), N형 물질의 전자와 P형 물질의 정공 재료는 접합부에서 재결합됩니다. 이 재결합은 에너지를 방출합니다 위쪽을 가리키는 화살표로 표시되는 빛 도표. LED는 투명한 하우징 내부에 배치되어 있습니다. 반도체를 보호하면서 빛을 방출하여 탈출합니다. 베이스 내부 구조를 지지하고 두 개의 외부 도체와 연결되며, 는 양극(+) 그리고 음극(-).LED의 내부 구조를 간단하면서도 정확하게 표현한 것입니다.

발광 다이오드 포장

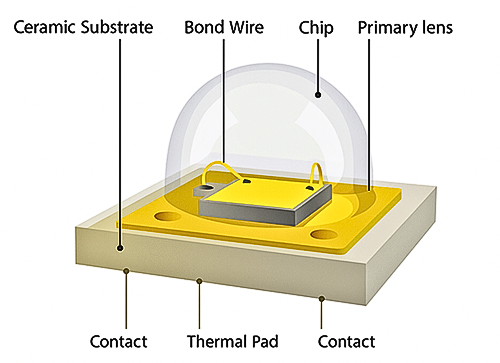

그림 4. 발광 다이오드 패키징

이 이미지는 강조 표시된 LED 패키징의 간단한 보기를 보여줍니다. LED의 작동을 구성하는 주요 부품. 세라믹 기판이 베이스를 형성합니다. 우수한 기계적 지지력과 열 발산 기능을 제공합니다. 무엇보다도 실제 빛을 내는 반도체인 LED 칩을 배치합니다. 얇은 본딩 와이어는 칩을 접촉 패드에 연결하여 다음을 허용합니다. 전류가 장치에 흐릅니다. 열 패드는 제거에 도움이 됩니다. LED를 시원하고 효율적으로 유지하기 위해 칩에서 생성된 열 전체 구조는 메인 렌즈, 투명한 돔으로 덮여 있습니다. 칩을 보호하고 방출되는 빛의 모양을 지정합니다. 이 다이어그램은 다음을 제공합니다. 패키지된 LED 조명 내부에 설치하는 방법을 이해하는 쉬운 방법입니다.

발광 다이오드는 어떻게 작동하나요?

LED 조명은 전기 에너지를 빛으로 변환하여 작동합니다. 그 안에는 P형과 N형이라고 불리는 두 개의 반도체 층이 PN을 형성합니다. 접합. LED가 제대로 연결되면 전자와 정공이 서로를 향해 걸어가서 교차로에서 만나세요. 그들이 결합하면, 그들은 빛의 형태로 에너지를 방출합니다. 빛의 색깔은 상태에 따라 달라요 LED 조명에 사용되는 재료. 이 간단한 과정을 통해 LED 조명이 가능해졌습니다. 매우 적은 에너지를 사용하면서 밝은 빛을 생성합니다.

발광다이오드의 기원과 역사

LED 조명의 아이디어는 1900년대 초에 시작되었습니다. HJ 링 일부 물질은 전류가 통과할 때 빛을 낼 수 있다는 사실을 발견했습니다. 1927년, 올렉 로세프, 러시아 발명가가 이 빛나는 효과를 자세히 연구하여 만들어냈습니다. 실제로 사용되지는 않았지만 최초의 LED 유사 장치 아직 전자제품. 최초의 실제 사용 가능한 LED는 1962년에 만들어졌습니다. 닉 홀로냐크 주니어., 빨간색으로 빛나는 작은 LED를 만든 사람. 다음 해에 연구원들은 더 많은 색상의 LED를 개발했으며 1972년에는 조지 크로포드 더 밝은 노란색 LED를 생성합니다. 원래 파란색 LED도 나타납니다. 1970년대, 그러나 그들은 매우 부진했습니다. 1990년대에 획기적인 발전이 이루어졌습니다. 언제 나카무라 슈지, 아카사키 이사무그리고 아마노 히로시 개발하다 밝은 파란색 LED는 질화 갈륨을 사용합니다. 이를 통해 백색 LED가 가능해지고, 가정에서 에너지 효율적인 LED 조명의 광범위한 사용으로 이어지며, 오늘날 사무실, 학교 및 기타 여러 장소에서.

발광 다이오드 바이어스 회로

LED가 점등되게 하려면 정방향으로 연결해야 합니다. 전원 공급 장치의 양극이 양극에 연결되고 음극은 음극에 연결됩니다. LED 표시등이 켜져 있을 때 순방향 바이어스, 전류가 흐르고 빛을 방출할 수 있습니다. 그러나 LED는 고전류에 매우 민감합니다. 전류가 너무 많으면 녹으면 LED가 타버릴 수 있습니다. 이를 방지하기 위해 직렬 저항이 추가됩니다. 회로에. 이 저항은 전류를 제한하고 LED를 켜진 상태로 유지합니다. 안전하다.

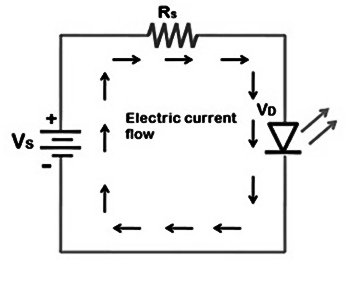

그림 5. LED 바이어스 회로

저항의 값은 다음 공식을 사용하여 찾을 수 있습니다.

나는 = (Vs − Vd) / R

어디에:

나 = LED 전류

대 = 공급 전압

예: = LED 순방향 전압(빨간색의 경우 약 1.8~2.2V, 흰색/파란색의 경우 2.8~3.3V)

R = 저항 값

대부분의 소형 LED 표시기는 10~20mA에서 안전하게 작동합니다. 고전력 LED는 더 많은 전류를 사용하지만 특수 드라이버도 필요합니다. 그리고 방열판. LED를 반대방향으로 연결하면 LED가 켜지지 않습니다. 너무 많은 역전압을 사용하면 손상될 수 있습니다.

발광 다이오드의 종류

LED 조명은 다양한 유형으로 제공되며 각 유형은 서로 다른 목적으로 만들어집니다. 목적. 일부는 매우 작은 표시등이고 다른 일부는 조명용으로 매우 밝습니다. 일부는 색상을 변경하거나 눈에 보이지 않는 빛을 생성할 수도 있습니다. 여기 있습니다. 가장 널리 사용되는 LED 조명 유형과 용도.

소형 LED(LED 표시기) - 일상적인 기기에서 볼 수 있는 작은 LED입니다. 그들은 다음과 같이 사용됩니다 무언가가 켜져 있는지 꺼져 있는지를 나타내는 작은 불빛. 당신은 그들을 찾을 수 있습니다 리모콘, 장난감, 충전기, 전자보드 등에 사용됩니다. 그들은 그렇지 않습니다 많은 에너지가 필요하며 적은 전류를 사용하면 종종 빛납니다.

고출력 LED 조명 - 고용량 LED는 매우 밝은 빛을 생성하도록 만들어졌습니다. 그들은 훨씬 더 많은 것을 처리할 수 있습니다 일반 소형 LED보다 전류가 더 많습니다. 이 LED는 다음과 같은 용도로 사용됩니다. 손전등, 자동차 헤드라이트, 가로등 및 실내 조명. 뜨거워지기 때문에 시원함을 유지하기 위해 라디에이터가 필요한 경우가 많습니다.

SMD LED(표면 실장 LED) - 이 LED는 매우 작으며 회로 표면에 직접 장착됩니다. 보드. 요즘은 2835 등 다양한 사이즈로 인기가 많아 3528, 5050 및 5630. LED 스트립 조명, TV에 사용되는 SMD LED 백라이트, 간판 및 가장 현대적인 LED 전구.그들은 알려져 있습니다 밝고 효율적입니다.

COB LED(칩 온보드) - COB LED에는 여러 개의 작은 LED 칩이 하나로 촘촘하게 그룹화되어 있습니다. 보드. 칩이 서로 가까이 붙어 있기 때문에 소리가 납니다. 강하고 균일하며 눈에 보이는 "점"이 없습니다. 그들은 스포트라이트에서 발견됩니다. 넓고 부드러운 빛이 필요한 헤드라이트, 스포트라이트 및 기타 유형의 조명.

RGB LED - RGB LED 포함 LED 내부의 세 가지 색상: 빨간색, 녹색, 파란색. 이 세가지를 섞어서 색상, 그들은 당신이 원하는 거의 모든 색상을 만들 수 있습니다. 색상을 변경할 수 있습니다. 부드럽고 장식용 조명, LED 스트립, 게임에 적용 다채로운 세트, 무대 조명 및 스크린.

적외선 LED (적외선 LED) - IR LED는 적외선 영역에 있기 때문에 우리가 볼 수 없는 빛을 방출합니다. 범위. 우리가 볼 수는 없지만 장치는 볼 수 있습니다. 그래서 적외선 LED가 리모콘, 야간투시경 카메라, 자동문 등에서 볼 수 있습니다. 다양한 종류의 센서.

UV LED (자외선 LED) - UV LED 조명은 우리 눈에 보이지 않는 자외선을 방출합니다. 이 LED는 물 및 표면 살균, 건조 또는 경화에 사용됩니다. 플라스틱, 위조 지폐 테스트 및 과학 도구에서. 자외선이 너무 많으면 해로울 수 있으므로 조심해서 다루십시오.

2색 및 3색 LED 조명 - 바이컬러 LED는 하나의 LED에 두 가지 색상이 있습니다. 3색 LED에는 3가지 색상이 있습니다. 색상. 방식에 따라 색상이 변경되거나 혼합 색상이 표시될 수 있습니다. 그들은 연결되어 있습니다. 이 LED는 간판, 제어판, 간단한 표시기와 디스플레이 패널.

LED 표시등이 깜박입니다. - 깜박이는 LED 조명 그들은 스스로 깜박입니다. 그 안에는 그들을 돕는 작은 회로가 있습니다. 자동으로 켜고 꺼집니다. 장난감, 작은 경고 등에 사용됩니다. 조명, 장식 및 간단한 신호 장치.

OLED(유기 LED) - OLED 빛을 발하는 특수 유기 소재(탄소 기반)로 제작되었습니다. 전류가 그들을 통과합니다. 이 LED는 매우 얇을 수 있습니다. 유연하고 밝고 선명한 색상을 제공합니다. 최신 응용 프로그램에 사용됩니다. 고품질 TV, 스마트폰, 스마트 시계 및 디스플레이.

LED I-V 곡선 특성

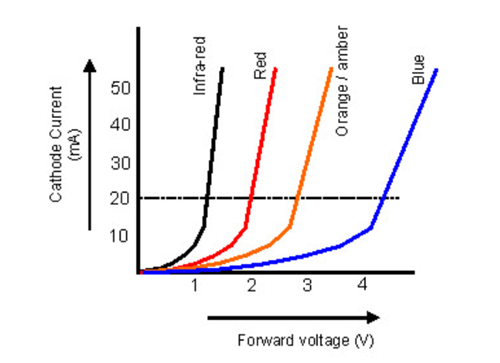

그림 6. LED의 I-V 곡선 특성

LED의 I-V 곡선은 주어진 시간에 LED를 통해 흐르는 전류를 보여줍니다. 전압 레벨이 다르며 내부 LED 작동 방식을 설명하는 데 도움이 됩니다. 회로. LED를 순방향(양극에서 양극으로, 음극에서 음극으로) 처음에는 전류가 거의 흐르지 않습니다. 전압은 LED의 순방향 전압에 도달하며 일반적으로 약 1.6~2.0V입니다. 빨간색, 노란색과 황색의 경우 2.0~2.2V, 녹색의 경우 2.0~3.2V, 2.8~3.6V 파란색과 흰색의 경우 전류가 급격히 증가합니다. 이 전류 때문에 증가가 너무 강하면 이를 방지하기 위해 저항기나 정전류 컨트롤러가 필요합니다. 과도한 전류로부터 LED를 보호합니다. 역 극성 모드에서 (연결됨 역방향) 전류가 거의 흐르지 않지만 역전압이 너무 크면 LED는 역방향 높이를 차단하도록 설계되지 않았기 때문에 LED가 손상될 수 있습니다. 전압. 다양한 LED 색상은 색상별로 I-V 곡선이 다릅니다. 색상은 다른 반도체 재료를 사용하여 다른 순방향 전압.

LED 조명의 장점과 단점

LED 조명의 장점:

에너지 절약 - LED 조명은 다른 전구에 비해 훨씬 적은 전력을 사용합니다.

오랜 시간 지속 - 교체가 필요할 때까지 수년 동안 작동할 수 있습니다.

매우 밝음 - LED 조명은 다양한 색상으로 밝고 선명한 빛을 생성할 수 있습니다.

시원하게 유지하세요. 너무 뜨거워지지 않아 더욱 안전하게 사용할 수 있습니다.

견고하고 내구성이 뛰어남 - LED 조명은 깨지는 부분이 없기 때문에 깨지기 어렵습니다.

환경 친화적 - 에너지 효율적이며 독성 물질을 포함하지 않습니다.

즉시 켜짐 - 예열 시간 없이 LED가 즉시 켜집니다.

작은 크기 - 다양한 장치에 맞게 매우 작게 만들 수 있습니다.

LED 조명의 단점:

높은 초기 비용 - 일반 전구보다 구입 비용이 더 많이 듭니다.

열의 영향을 받을 수 있습니다. LED 조명이 너무 뜨거워지면 제대로 작동하지 않을 수 있습니다.

전류 제한 저항기 또는 드라이버가 필요합니다. - 적절한 전류 컨트롤러가 없으면 LED가 소손될 수 있습니다.

시간이 지남에 따라 빛이 바뀔 수 있습니다. - 일부 LED 조명은 시간이 지남에 따라 색상이 천천히 변하거나 어두워질 수 있습니다.

방향성 조명 - LED는 한 방향으로 빛나므로 빛을 전달하려면 추가 구성 요소가 필요할 수 있습니다.

발광 다이오드의 응용

표시 등 - 충전기, TV, 컴퓨터 등의 기기에서 전원이나 활동 상태를 표시하는 데 사용됩니다.

전자 스크린 - 전화기 화면, 디지털 시계, 점수판, 옥외 표지판에서 발견됩니다.

조명 시스템 - 강력하고 효과적인 빛을 제공하기 때문에 가정, 사무실, 거리, 손전등, 자동차 헤드라이트에 사용됩니다.

교통 신호 및 안전 - 반응속도가 빨라 신호등, 브레이크등, 방향지시등, 경고등 등에 사용됩니다.

백라이트 소스 - 가시성을 향상시키기 위해 모니터, TV 및 제어판의 LCD 화면 뒤에 사용됩니다.

적외선 장치 - 적외선 LED는 리모컨, 야간 투시 카메라, 자동문 및 각종 센서에 나타납니다.

의료 및 과학 기기 - UV 살균기, 치과 장비, 광선 요법 장비 및 실험실 장비에 사용됩니다.

통신기술 - 광신호 형태로 정보를 전송하기 위해 광섬유 케이블 시스템에 적용됩니다.

장식 조명 - LED 스트립, 무드 조명, 무대 조명 및 휴일 장식에 적용하여 다채로운 효과를 만듭니다.

자동차 전자 - 수명이 길고 신뢰성이 높아 대시보드, 실내등, 헤드라이트, 신호등 등에 사용됩니다.

다이오드와 LED 비교

특징	다이오드	LED 조명 (발광 다이오드)
정의	전류가 흐르도록 허용 한 방향으로 흐른다	다음과 같은 경우 빛을 발산합니다. 그쪽으로 전류가 흐른다
주요 용도	교정, 보호, 전환	조명, 표시기, 디스플레이
광 출력	생산하지 않음 가시광선	가시광선, IR, 아니면 자외선
순방향 전압	낮음: 0.3~0.7V	더 높음: 1.6~3.6V (색상에 따라 다름)
재료	실리콘 또는 게르마늄	GaAs, GaP, GaN, InGaN, AlGaInP 등
전류 제어	덜 민감한;자주 저항이 필요하지 않습니다	저항이 필요하거나 전류를 제한하는 드라이버
열생산	저온	빛을 창조하고 약간의 열기
응답 시간	LED 조명보다 느림	매우 빠르고 조명 즉시
비용	보통 더 저렴해요	비해 비용이 더 높음 일반 다이오드
신청	전원 공급 장치, 잘라내다, 바로잡다	조명, 표시등, 신호등, 스크린

LED 전구와 기존 전구 비교

LED 전구는 기존 전구보다 훨씬 효율적입니다. 전기 소모가 적고 수명이 길며 열 발생도 거의 없습니다. 또한 내구성이 뛰어나고 환경 친화적입니다.기존 전구는 비용이 더 저렴할 수 있습니다. 구매하기는 쉽지만 더 많은 전기를 사용하고 더 빨리 연소되며 매우 뜨거워질 수 있습니다.

특징	LED 조명 전구	전통적인 전구(백열등/할로겐/형광등)
에너지 사용량	매우 낮은 에너지 소비	더 많이 사용하세요 전기
장수	장수 (15,000~50,000시간)	인생은 짧다 (1,000~8,000시간)
열 출력	침착하세요. 조금 열	많은 열이 발생함
밝기	밝고 효율적 적은 힘으로	더 많은 힘이 필요해 같은 밝기
비용	초기 비용이 높음	더 저렴하게 구매하세요
운영비	매우 낮음(돈 절약 시간이 지남에 따라)	높은 전기 비용
내구성	강하고 충격 방지	깨지기 쉬움; 쉽게 부서진다
환경에 미치는 영향	환경 친화적인, 아니 수은	일부 유형에는 다음이 포함됩니다. 수은(형광등), 더 많은 에너지 낭비
켜기/끄기	즉시 켜짐, 아니요 부팅 시간	일부는 워밍업이 필요합니다. (형광)
색상 옵션	다양한 색상과 톤 사용 가능	일반적으로 다음으로 제한됩니다. 따뜻하거나 차가운 백인
열 안전	만져도 안전합니다. 낮음 화상 위험	매우 뜨거울 수 있음
빛의 방향	방향(초점 빛)	방향 없음 (빛이 사방으로 퍼진다)

결론

LED 조명은 에너지 효율적이고 수명이 길며, 밝은 빛을 위해. 요즘에는 단순한 것부터 거의 모든 곳에서 사용됩니다. 가정용 조명 및 대형 스크린용 표시기. LED 조명 사용법 이해하기 작업은 오늘날의 기술에서 그것이 왜 중요한지 이해하는 데 도움이 됩니다.
