전력 전자 장치의 N- 채널 향상 모드 MOSFET
2025-05-13 29643

N- 채널 향상 모드 MOSFET은 전기 흐름을 제어하기 위해 전자 제품에 사용되는 작은 스위치입니다.올바른 전압을 줄 때만 켜지므로 전원을 절약하고 빠르게 작동하는 데 좋습니다.이 기사에서는 그것이 무엇인지, 어떻게 작동하는지, 사용되는 위치 및 올바른 것을 선택하는 방법을 배울 것입니다.

목록

N- 채널 MOSFET 란 무엇입니까?

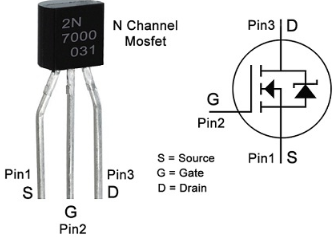

그림 1 : N- 채널 MOSFET 다이어그램

N- 채널 MOSFET (금속-산화물-세미 컨덕터 전계 효과 트랜지스터)는 전류가 회로를 통한 흐르는 방식을 제어하는 ​​전자 스위치입니다. P- 타입 실리콘 내부의 N 형 경로를 기반으로 한 게이트, 배수 및 소스의 3 개의 터미널이 있습니다.얇은 산화물 층은 장치의 나머지 부분에서 게이트를 절연하므로 거의 전류가 게이트 자체로 흐르지 않습니다.

게이트가 소스와 동일한 (또는 하위) 전압으로, MOSFET은 꺼져 있고 드레인과 소스 사이의 전류를 차단합니다.게이트를 소스 위로 올리면 전기장은 배수와 소스 사이에 전도성 채널을 그립니다.

N- 채널 향상 모드 MOSFET이란 무엇입니까?

N- 채널 향상 모드 MOSFET은 전기를 제어하는 ​​작은 스위치와 같습니다. 대부분의 경우 스위치가 꺼져 있으므로 전기가 흐르지 않습니다. 그러나 게이트에 양의 전압을 추가하면 배수에서 소스로 전기가 흐르고 전기가 흐릅니다. 게이트가 여분의 전압을 얻을 때만 켜지므로 Enhancement-Mode라고합니다. 이러한 유형의 MOSFET은 턴온 및 끄기를 빠르게 향상시키고 유사한 스위치보다 더 많은 전력을 처리하며 많은 에너지를 낭비하지 않습니다.

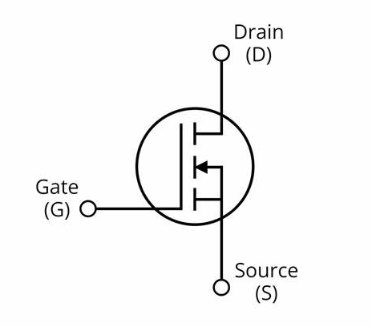

그림 2 : N- 채널 향상 모드 MOSFET 기호

N- 채널 향상 모드 MOSFET의 작동 원리

시작 (채널 없음)

MOSFET 내부에는 2 개의 N 형 영역, 배수 및 소스가있는 P 형 실리콘 슬래브가 있습니다.게이트가 소스와 동일한 전압의 경우, 배수를 소스에 연결하는 N 형 경로가 없으므로 전류는 흐르지 않습니다.

포지티브 게이트 전압은 채널을 "향상시킵니다"

최소한 임계 값 전압 (VTH)만큼 소스 위의 게이트를 올리면 강한 전기장이 생성됩니다.이 필드는 자유 전자를 표면으로 끌어 당겨 P- 실리콘의 얇은 슬라이스를 N 형 재료로 거꾸로하고 전도성 채널을 형성합니다.

전류는 배수에서 소스로 흐릅니다

채널이 제자리에 있으면 양의 배수로 소스 전압을 적용하면 전자가 전자를 이동할 수 있습니다.게이트 투 소스 전압 (VGS)이 높을수록 채널이 더 넓어지고 저항성이 더 넓어 더 많은 (ID)가 흐를 수 있습니다.

운영의 두 분야

• 선형 (OHMIC) 영역 : 드레인-소스 전압 (VDS)이 작을 때 MOSFET은 가변 저항처럼 작동합니다.ID는 VDS와 대략 선형으로 상승합니다.

• 포화 영역 : VDS가 VGS-Vth에 접근하면 채널이 배수 근처에서 핀치되고 ID 레벨이 꺼집니다.이 장치는 이제 VGS가 설정 한 현재 소스처럼 작동합니다.

향상 모드 사용의 장점

• 게이트 전류가 거의 필요하지 않으므로 전원을 절약합니다.

• 매우 빠르게 켜지고 끄므로 고속 회로에 이상적입니다.

• 저항성이 낮 으면 열이 줄어들고 효율성이 향상됩니다.

• 유사한 크기의 P 채널 MOSFET보다 더 많은 전류를 처리 할 수 ​​있습니다.

• 로직 레벨 게이트 전압과 함께 작동하므로 마이크로 컨트롤러가 직접 구동 할 수 있습니다.

• 대부분의 디자인에 대해 작고 저렴하며 쉽게 찾을 수 있습니다.

N- 채널 향상 모드 MOSFET의 장치 구조

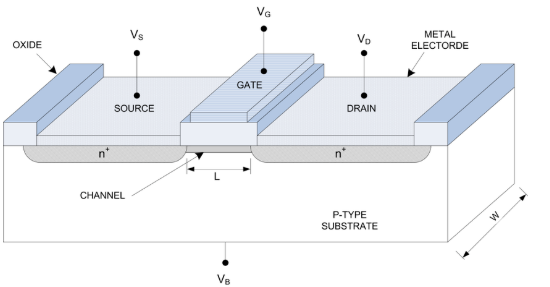

그림 3 : N- 채널 향상 모드 MOSFET의 장치 구조

이 다이어그램은 N- 채널 강화 모드 MOSFET의 내부 구조를 보여줍니다.기본 재료 인 P- 타입 기판에 제작되었습니다.또한 소스와 드레인이라는 2 개의 N+ 영역이 있으며, 이는 전류가 장치에 들어가서 종료하는 터미널입니다.게이트는 그들 사이에 배치되고 얇은 산화물 층에 의해 기판으로부터 분리된다.이 산화물은 절연체 역할을하므로 현재는 게이트로 흐르지 않습니다.

게이트 (VG)가 양의 전압을 얻을 때 게이트 영역 아래에 전자를 끌어 들여 소스와 배수 사이의 채널을 형성합니다.이를 통해 전류가 드레인 (VD)에서 소스 (V)로 흐를 수 있습니다.게이트에 전압이 없으면 채널이 형성되지 않으며 MOSFET이 꺼져 있습니다.하단의 VB 레이블은 신체 또는 기판에 적용되는 전압을 보여줍니다.

N- 채널 향상 모드 MOSFET의 응용

파워 스위칭

DC-DC 컨버터, 전원 공급 장치 및 배터리 보호 시스템과 같은 전원 회로에서 장치를 켜고 끄는 데 사용됩니다.

모터 제어

DC 모터 및 스테퍼 모터를 구동하기위한 H- 브리지 및 PWM 회로에서 일반적으로 발견됩니다.

드라이버로드

램프, 히터 및 릴레이와 같은 고전류 하중을 유도하는 데 가장 좋습니다.

증폭기

오디오, RF 및 센서 시스템에서 작은 신호를 증폭시키기 위해 아날로그 회로에 사용됩니다.

인버터 회로

태양 전지판 또는 UPS 시스템을위한 단상 또는 3 상 인버터를 구축하는 주요 구성 요소.

디지털 논리 회로

로직 레벨 회로 및 마이크로 컨트롤러 GPIO 인터페이스의 스위치로 사용됩니다.

LED 디밍 및 제어

조명 응용 분야에서 LED 밝기를 제어하기 위해 PWM과 함께 사용됩니다.

배터리 관리 시스템 (BMS)

충전 및 배출 사이클에서 배터리 셀을 전환하고 보호하는 데 도움이됩니다.

N- 채널 향상 모드와 고갈 모드의 차이

특징	N- 채널 향상 모드	N- 채널 고갈 모드
기본 상태 (게이트 전압 없음)	끄다 (전류 흐름 없음)	에 (전류 흐름)
언제 켜집니다	문 전압은 양수입니다 (vgsthreshold))	문 전압은 0 또는 양수입니다
제어 행동	필요합니다 전압 전압	할 수 있다 음수 전압을 적용하여 꺼집니다
기호 (채널 라인)	고장난 배수구와 소스 사이에 라인	단단한 배수구와 소스 사이에 라인
유스 케이스	흔한 전환 및 전원 응용 프로그램에서	사용된 아날로그 및 특수 제어 응용 프로그램
유효성	넓게 사용 가능하고 일반적으로 사용됩니다	더 적은 일반적으로 틈새 회로에 사용되는 공통
전력 효율성	높은 스위칭의 효율성	더 적은 기본 전도로 인해 효율적입니다

N- 채널 대 P 채널 향상 모드 MOSFET

유사성
특징	n 채널 & P 채널 향상 모드 MOSFETS
유형	둘 다 향상 모드 MOSFETS입니다
제어 방법	둘 다 게이트에 적용되는 전압을 켜야합니다.
구조	둘 다 게이트, 배수, 소스의 세 터미널이 있습니다
응용 분야	사용된 스위칭, 증폭 및 전력 제어 회로
높은 입력 임피던스	그만큼 게이트는 거의 전류를 그립니다.
빠른 스위칭	적합한 고속 디지털 및 전원 응용 프로그램의 경우

차이
특징	n 채널 MOSFET	P 채널 MOSFET
기본 전도 방향	현재의 배수구에서 소스로 흐릅니다	현재의 소스에서 배수로 흐릅니다
게이트 드라이브 요구 사항	회전 게이트가 소스에 비해 양수 일 때	회전 게이트가 소스에 비해 부정적인 경우
운송 업체의 이동성	용도 전자 (더 높은 이동성)	용도 구멍 (더 낮은 이동성)
스위칭 속도	더 빠르게	느리게
아르 자형DS (on)	낮추다	더 높은
스위칭 측에 사용됩니다	낮은 쪽 전환	하이 사이드 전환
능률	더 더 높은 전류에서 효율적입니다	더 적은 고전류에 효율적입니다

올바른 N 채널 향상 모드 MOSFET을 선택하는 방법은 무엇입니까?

로드 전압 및 전류를 알고 있습니다

MOSFET을 선택하기 전에 부하의 전압 및 현재 요구 사항을 이해하십시오.선택한 MOSFET은 안전하고 안정적인 작동을 보장하기 위해 회로의 최대 전압 및 전류보다 높은 등급을 가져야합니다.

배수 소스 전압 (VDS) 확인

이것은 MOSFET이 드레인과 소스 사이에서 차단할 수있는 최대 전압입니다.전기 고장을 피하기 위해 VDS 등급이 애플리케이션의 공급 전압을 초과하는지 확인하십시오.

연속 드레인 전류 (ID) 확인

이 등급은 MOSFET이 손상없이 처리 할 수있는 현재의 양을 보여줍니다.회로의 최대 전류 흐름보다 현재 등급이 높은 MOSFET을 선택하십시오.

게이트 임계 값 전압을보십시오 (vgs (th))

게이트 임계 값 전압은 MOSFET을 켜는 데 필요한 최소 전압입니다.낮은 임계 값 전압의 MOSFET을 선택하여 특히 저전압 제어 신호로 구동 될 때 완전히 켜집니다.

낮은 RDS (on)를 선택하십시오.

RDS (on)는 MOSFET이 켜져있을 때 배수구와 소스 사이의 저항을 나타냅니다.값이 낮 으면 작동 중 효율이 향상되고 열 발생이 줄어 듭니다.

확인 게이트 요금 (QG)

게이트 전하는 MOSFET이 얼마나 빨리 켜지거나 꺼질 수 있는지에 영향을 미칩니다.낮은 게이트 전하는 더 빠른 스위칭을 허용하여 고속 또는 PWM 기반 회로에서 중요합니다.

열 저항 및 전력 소산

열 저항은 MOSFET이 열을 얼마나 잘 처리 할 수 ​​있는지를 나타냅니다.열 저항이 낮아지면 과열 방지에 도움이됩니다.필요한 경우 적절한 방열판으로 적절한 열 관리를 보장하십시오.

결론

N 채널 MOSFET은 빠르고 강력하며 많은 전자 프로젝트에 적합합니다.그들은 모터, 조명, 배터리 등을 제어하는 ​​데 도움이됩니다.그들은 에너지를 절약하고 작은 회로로 잘 작동하기 때문에 오늘날 어디에서나 사용됩니다.이제 오늘날의 전자 시장에서 수요가 증가하고 스마트 한 에너지 절약 설계를 지원하기 위해 대량으로 구매할 때입니다.
