BT151 대 기타 SCRS : 대체, 등가 및 성능 Analysiss
2024-08-21 24738

목록

일방 통행 사이리스터는 무엇입니까?

일방 통행 사이리스터는 일반적으로 실리콘 제어 정류기 (SCR)를 나타냅니다.사이리스터를 기반으로하고 지능형 디지털 제어 회로와 통합 된 핵심 전력 제어 어플라이언스입니다.고효율, 작은 크기, 경량, 빠른 응답 속도 및 기계적 노이즈 및 마모와 같은 많은 장점이 있습니다.

양극, 음극 및 게이트로 구성됩니다.그 중에서도 양극과 음극은 P 형 반도체이며 게이트는 N 형 반도체입니다.양극과 음극 사이에 전압이 적용되면 전류는 양극과 음극 사이에 자유롭게 흐를 수 있습니다.동시에 게이트 제어 전압은 전류 켜기 및 OFF를 제어 할 수 있습니다.

단방향 갑상선의 작동은 게이트를 조작하여 음극과 양극 사이의 전류의 흐름을 조절하는 것을 포함한다.게이트 전압이없는 경우 (0 일 때), 음극과 양극 사이의 PN 접합은 역 바이어스 상태에 있으므로 전류가 이들 사이에 흐르는 것을 방지합니다.반대로, 게이트 전압이 0을 초과 할 때, 게이트와 음극 사이의 PN 접합은 전방 바이어스가된다.이 순방향 바이어스는 전류가 캐소드와 양극 사이의 PN 접합을 가로 질러이 둘 사이의 전류의 통과를 용이하게 할 수있게한다.

BT151의 개요

BT151 TO-220 패키지의 12A 중형 전력 SCR입니다.이 유형의 사이리스터는 표준 주 메인 AC 또는 DC 부하를 전환하고 주로 전원 전환 목적으로 높은 DC 신호를 관리하는 데 사용됩니다.SCR은 트랜지스터와 유사하지만 래칭 기능이 있습니다.일단 트리거되면 게이트 신호가 사라져도 계속됩니다.이 속성은 SCR이 많은 응용 프로그램에서 매우 유용하게 만듭니다.그러나 전류가 특정 값 (홀딩 전류라고 함)으로 떨어지면 SCR은 전도를 중지합니다.

교체 및 등가

• BTA16

• CR10am

• 2N2222

• 2N3904

• 2N2907

BT151의 기능은 무엇입니까?

• 고품질 전력 증폭을 제공하기위한 전압 강하가 적고 전류 기능이 높습니다.

• 우수한 열 사이클링 기능을 보여 주어 수많은 열 사이클에서 일관되고 신뢰할 수있는 성능을 보장합니다.

• BT151은 전도 중 전압 강하가 낮아서 전력 손실을 줄이고 회로 효율을 향상시킬 수 있습니다.

• BT151에는 4 층 PNPN 구조가 있으며, 이는 전류 제어의 스위칭 기능을 실현하고 양방향 전도 특성을 갖습니다.교대 전류의 2 반 사이클을 제어 할 수 있습니다.양성 반 사이클과 음의 반 사이클 동안 트리거 될 수 있습니다.

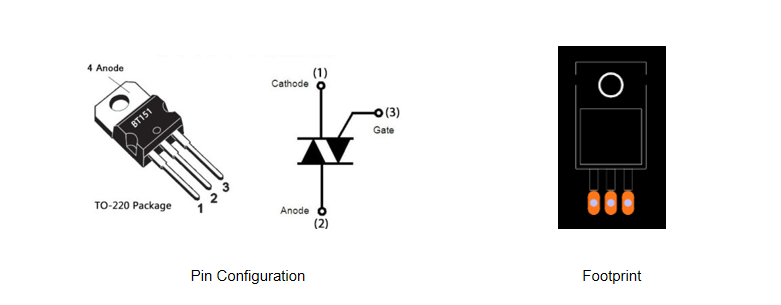

BT151의 발자국 및 핀 구성

BT151의 발자국 및 핀 구성은 다음과 같습니다.

BT151은 일반적으로 3 개의 핀, 즉 제어 전극, 양극 및 음극으로 구성됩니다.제어 전극은 전류 스위치를 제어하는 ​​데 사용되는 반면 양극과 음극은 전류를 전도하는 데 사용됩니다.그들의 이름과 설명은 다음과 같습니다.

핀 1 (양극) : 전류 가이 터미널에 제공됩니다.

핀 2 (캐소드) : 기존의 전류는 음극에서 나옵니다.

핀 3 (게이트) : 양극과 음극 단자 사이의 전도를 제어 할 수 있습니다.

BT151의 기술 매개 변수

• 패키지 : TO-252

• 피크 게이트 파워 : 5W

• 피크 게이트 전류 : 2A

• 국가 외 반복 피크 전압 : 650V

• 평균 게이트 전력 소비 PG : 0.5W

• 반복 피크 역전 전압 : 650V

• rms 온 화폐 IT : 12a

• 작업 접촉 온도 범위 : -40 ~ 125 ℃

• 저장 접점 온도 범위 : -40 ~ 150 ℃

• 비 반복적 인 서지 피크 정전 전류 : 120A

BT151 사이리스터의 품질을 측정하는 방법은 무엇입니까?

먼저, 테스트 기기가 적절한 측정 범위로 설정되고 전원 공급 장치에서 분리되어 있는지 확인해야합니다.멀티 미터를 사용하여 다이오드 테스트 모드로 전환합니다.이 모드에서 미터는 작은 전압을 적용하고 사이리스터를 통해 전류를 측정합니다.우리는 적색 테스트 프로브를 BT151의 양극 (a)에 연결하고 검은 색 테스트 프로브를 음극 (k)에 연결합니다.

이시기에, 사이리스터가 정상 인 경우, 멀티 미터는 일반적으로 0.6V와 0.8V 사이의 전방 전도 전압 값을 나타냅니다.이것은 사이리스터가 정상 전도 상태에 있음을 나타냅니다.멀티 미터에 개방 회로 또는 역전도가 표시되면 결함이 있거나 손상된 사이리스터가 나타날 수 있습니다.

BT151 SCR은 어떻게 작동합니까?

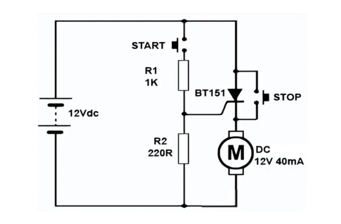

사이리스터는 저전압, 낮은 전류 장비 및 주 (라인) 전압에서 매우 높은 전류를 전환 할 수 있으며 AC 또는 DC 하중을 조절할 수 있습니다.DC 회로에서 BT151 SCR의 사용은 아래 회로도를 참조 할 수 있습니다.

BT151 사이리스터는 모터를 12V DC 공급에 연결합니다.그러나 티리스터가 전도 될 때까지 모터는 작동하지 않습니다.이는 시동 스위치를 잠깐 닫아서 전류 펄스를 사이리스터의 게이트 터미널로 보냅니다.사이리스터가 켜지면 모터가 작동하기 시작하고 저항이 급락합니다.

START 스위치가 정상적으로 개방 상태에있을 때, 티리 스터는 계속 행동하지만 게이트 전류는 없습니다.DC 회로에서는 전류가 계속 흐르고 모터가 계속 구동됩니다.시동 스위치의 모든 작업에는 영향이 없으며 사이리스터는 전류가 티리스터의 홀딩 전류 임계 값 아래로 떨어질 때만 꺼집니다.

이것은 STOP 스위치를 잠깐 닫음으로써 이루어지며,이 시점에서 갑상선 단락은 회로입니다.사이리스터의 전류는 이미 홀딩 전류 값보다 적기 때문에 회로 전류는 정지 스위치를 통과하여 사이리스터가 즉시 꺼집니다.동시에, 사이리스터와 함께 정상적으로 닫힌 스위치를 사용하여 모터를 중지 할 수도 있습니다.스위치를 누르면 정상적으로 폐쇄 된 스위치는 일시적으로 사이리스터를 통해 흐르는 전류를 차단하여 사이리스터가 꺼집니다.

BT151의 응용은 무엇입니까?

• 누출 보호기 : 회로에서 누출이 발생하면 BT151 사이리스터는 비정상적인 전류를 감지하고 회로 및 장비의 안전성을 보호하기 위해 즉시 전원 공급 장치를 차단할 수 있습니다.이 자동 차단 기능은 전기 누출로 인한 화재 및 전기 충격과 같은 안전 사고를 효과적으로 피할 수 있습니다.

• 전동 공구 : BT151은 전기 모터의 속도를 조절하기 위해 사용될 수 있습니다.BT151의 발사 각도를 조작함으로써 모터의 듀티 사이클을 조정하여 공구의 회전 속도를 변경할 수 있습니다.

• AC 전압 조절 : 회로에 BT151을 도입하고 발사 각도를 제어함으로써 회로의 유효 전압을 조정할 수 있습니다.

• 모터 드라이브 :이 구성 요소는 DC 모터 및 스테퍼 모터를 포함하여 모터 드라이브 회로에서 응용 프로그램을 찾습니다.온 및 오프 시간 조작을 통해 모터의 속도와 방향을 모두 조절할 수 있습니다.

• 전기 및 유도 쿡탑 :이 외에도 BT151은 전기 및 유도 쿡탑의 가열 요소를 제어하는 ​​데 사용될 수 있습니다.BT151의 발사 각도를 제어함으로써 가열 요소의 전력을 조정하고 온도 조절을 달성 할 수 있습니다.

• 전원 스위치 : BT151 사이리스터는 효율적인 전력 전송 및 활용을 달성하기 위해 충전기, 전력 어댑터 등과 같은 다양한 전원 스위치 회로에서 사용할 수 있습니다.
