ADC0808에 대한 포괄적 인 안내서 : 기능, 응용 프로그램 및 통합
2024-11-20 9708

ADC0808은 아날로그 신호를 디지털 표현으로 정확한 변환이 필요한 다양한 프로젝트에서 찾은 주목할만한 아날로그-디지털 컨버터 (ADC) 모듈로 두드러집니다.그 평판은 신뢰할 수있는 성능과 운영 효율성에서 비롯됩니다.이 장치는 외부 ADC 기능이 필요한 여러 도메인에서 응용 프로그램을 찾습니다.

목록

ADC0808 핀 구성

ADC0808은 특징적인 핀 레이아웃이있는 아날로그-디지털 컨버터이며, 기능성과 다양한 전자 구성 요소와의 호환성에 대한 도구입니다.각 핀의 세부 설계 및 기능을 파악하면 전자 시스템 에서이 구성 요소의 통합 및 작동이 풍부합니다.

핀 번호	핀 이름	설명
1 ~ 5, 27, 28	아날로그 채널 1 ~ 5	이 7 핀은 아날로그 전압 (센서)의 입력 핀
6	시작	이것은 입력 핀입니다 그것은 변환을 시작하기 위해 높게 만들어졌습니다
7	전환의 끝 (EOC)	이것은 출력 핀입니다 변환이 끝나면 높아집니다
8,14,15,18,19,20,21	출력 (2-1 ~ 2-7)	출력 디지털 핀 ADC 변환의 결과를 제공합니다
9	Outen	높게 만들어야합니다 출력 핀에서 출력을 얻습니다
10	시계	시계를 주어야합니다 신호 (0V-5V) 20MHz 약.
11	VCC	IC에 힘을줍니다 일반적으로 5V
12	v ref (+)	기준 전압 핀, 일반적으로 +5V는 정상적으로 사용됩니다
13	지면	땅에 연결하십시오 회로의
16	vref (-)	VREF가 연결되어 있습니다 일반적으로 땅
22	주소 걸쇠 활성화 (에일)	이 핀은 있어야합니다 ADC 채널을 선택하기 위해 일시적으로 높게 만들었습니다
23,24,25	A를 추가하고 B를 추가하고 C를 추가하십시오	이 세 핀이 있습니다 채널을 선택하는 데 사용됩니다

ADC0808의 CAD 모델

ADC0808의 CAD 모델은 기호, 발자국 및 3D 모델의 여러 중요한 구성 요소로 구성됩니다.이러한 각 요소는 설계 및 시각화 워크 플로에서 뚜렷한 목적을 제공합니다.이 기호는 회로도 캡처 단계를 통해 엔지니어를 안내하는 성분의 전기 회로도 표현을 구현합니다.발자국은 레이아웃 디자이너에게 PCB (Printed Circuit Board) 디자인에 필요한 물리적 속성을 제공하는 반면, 3D 모델은 공간 요구 사항을 충족시킬 수있는 현실적인 묘사를 제공합니다.이 포괄적 인 모델은 기계적 제약을 이해하고 어셈블리 프로세스를 간소화하는 데 필수적입니다.

ADC0808 기호

ADC0808 발자국

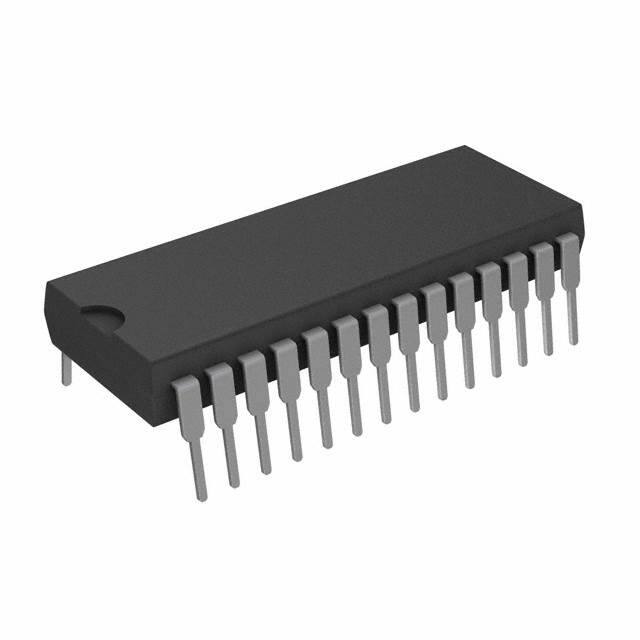

ADC0808 3D 모델

ADC0808의 포괄적 인 분석

그만큼 ADC0808 수많은 전자 시스템의 핵심에서 자주 발견되는 주목할만한 28 핀, 8 비트 아날로그-디지털 컨버터 (ADC) 모듈입니다.이 적응성 구성 요소는 8 개의 입력 채널을 수용하여 0 ~ 5V 범위 내의 다양한 아날로그 신호를 능숙하게 관리하고이를 정확한 디지털 표현으로 변환합니다.각 변환은 핀 9에 연결된 신뢰할 수있는 5V 기준 전압에 근사한 19.53MV의 대략적인 측정을 뉘앙스합니다.

ADC0808의 광범위한 기능은 다음을 포함한 다양한 응용 프로그램에 적합합니다.

- 데이터 수집 시스템

- 디지털 신호 처리

- 산업 자동화

다 채널 설계를 통해 여러 센서를 동시 모니터링 할 수있어 복잡한 환경에서도 데이터 수집 효율성을 크게 향상시킵니다.실무자들은 종종 소음 간섭을 줄이기 위해 강력한 접지 및 차폐 방법을 보장하는 데 중점을 두어 변환의 정확성을 손상시킬 수 있습니다.또한, 기준 전압 핀을 미세 조정하면 특히 고소도 데이터가 가장 중요한 응용 분야에서 디지털 출력의 정밀도를 향상시키는 데 중요한 역할을합니다.

포괄적 인 기술 사양

ADC0808은 다각적 인 아날로그-디지털 컨버터 역할을하며 다양한 응용 프로그램에 원활하게 통합 할 수있는 목적으로 제작되었습니다.기술 속성을 통해 디지털 변환 작업에서 운영적인 반점을 인식 할 수 있으며 Texas Instruments의 광범위한 ADC 제품 배열 내에서 경쟁력있는 자세를 보여줍니다.

유형	매개 변수
산	구멍을 통해	장착 유형	구멍을 통해
패키지 / 케이스	28-DIP (0.600, 15.24mm)	핀 수	28
요소 수	1	작동 온도	-40 ° C ~ 85 ° C
포장	튜브	JESD-609 코드	E0
부품 상태	쓸모없는	수분 감도 수준 (MSL)	1 (무제한)
종료 수	28	ECCN 코드	귀 99
터미널 마감	주석/납 (SN/PB)	최대 전력 소산	875MW
터미널 위치	이중	기능 수	1
공급 전압	5V	터미널 피치	2.54mm
기본 부품 번호	ADC0808	핀 수	28
공급 전압	5V	극성	단극
전원 공급 장치	5V	구성	MUX-S/H-ADC
채널 수	8	최대 공급 전압	6V
최소 공급 전압	4.5V	공칭 공급 전류	300μa
전력 소산	875MW	비트 수	8
입력 유형	싱글 종료	건축학	SAR
변환기 유형	ADC, 연속 근사	공급 유형	하나의
참조 유형	외부	데이터 인터페이스	평행한
해결	1 b	샘플링 속도	10 KSP
전압 - 공급, 아날로그	4.5V ~ 6.5V	전압 - 공급, 디지털	4.5V ~ 6.5V
채널의 아날로그 수	8	샘플링 속도 (초당)	10k
출력 비트 코드	이진	전력 소비	1.5MW
샘플링 및 고정 / 추적 및 고정	견본	A/D 변환기 수	1
전환율	10 KSP	비율 -S/H : ADC	1 : 1
키	3.81mm	길이	36.83mm
너비	13.72mm	SVHC에 도달하십시오	SVHC 없음
방사선 경화	아니요	ROHS 상태	비 로HS 준수
무료로 리드	리드를 포함합니다

비슷한 사양이있는 부품

ADC0808과 유사한 ADC 구성 요소를 검사하려면 겹치는 사양과 기능을 가진 사람들에 중점을 두어야합니다.그러나 ADC0808은 뚜렷한 기능과 디자인 기능을 보여주는 기능을 보여줍니다.

부품 번호	ADC0808CCN	ADC0804LCN	max118cpi+	ADC0803LCN/NOPB	ADC0809CCN
제조업체	텍사스 악기	텍사스 악기	최대 통합	텍사스 악기	텍사스 악기
패키지 / 케이스	28-DIP (0.600.15.24mm)	28-DIP (0.600.15.24mm)	28-DIP (0.600.15.24mm)	20-DIP (0.300.7.62mm)	20-DIP (0.300.7.62mm)
핀 수	28	28	28	20	20
비트 수	8	8	8	8	8
샘플링 속도	10 KSP	10 KSP	1msps	10 KSP	10 KSP
극성	단극	단극	단극	단극	단극
A/D 변환기 수	1	1	1	-	-
최소 공급 전압	4.5 v	4.5 v	4.75 v	4.5 v	4.5 v
공급 전압	5 v	5 v	5 v	5 v	5 v

ADC0808의 저명한 특성

마이크로 프로세서와의 다목적 인터페이스

ADC0808 모듈은 마이크로 프로세서와 쉽게 인터페이스하여 독립적으로 기능 할 수있는 놀라운 기능을 보여줍니다.이 이중 기능은 다목적 성을 풍부하게 할뿐만 아니라 간단한 작업에서 복잡한 시스템에 이르기까지 다양한 응용 프로그램에 완벽하게 적응할 수 있습니다.인터페이스 기술을 견고하게 파악하면 통합 효율성을 크게 향상시켜 엔지니어와 깊이 공명하는 실용적인 경험을 통해 개발 된 귀중한 통찰력을 드러냅니다.

다 채널 아날로그 입력

8 개의 고유 한 채널을 자랑하는 ADC0808은 다양한 아날로그 신호를 동시에 측정 할 수 있으므로 다수의 모니터링 및 데이터 수집 시나리오에 이상적입니다.이 멀티 채널 기능은 다양한 센서 입력의 관리를 지원하여 신호 라우팅 및 처리를위한 구조화 된 방법의 필요성을 강조합니다. 이는 효율성과 신뢰성이 가장 중요한 산업 환경에서 널리 퍼져 있습니다.

외부 발진기 요구 사항

ADC0808이 효과적으로 작동하려면 외부 시계에 의존합니다.이 요구 사항은 정확한 변환을 달성하기 위해 올바른 발진기를 선택하는 것의 중요성을 강조합니다.오실레이터를 신중하게 선택함으로써 장치의 전반적인 성능을 현저하게 향상시켜 현대 전자 설계에서 수용된 세심한 전략을 반향하여 프로젝트 수명주기 전체에서 동기화와 정확성을 유지합니다.

디지털 출력 범위 및 효율성

ADC0808은 아날로그 신호를 0에서 255 범위의 디지털 값으로 변환하여 균형 잡힌 수준의 정밀도를 요구하는 응용 프로그램으로 제공됩니다.에너지 효율적인 수준의 15MW에서 작동하면 전력 소비가 결정적인 요소 인 환경에서는 매우 중요합니다.이 분야에서 경험 한 사람들은 에너지 사용과 함께 해상도를 조정하는 기술, 특히 배터리 수명을 연장하는 임베디드 시스템에서 중추적 인 관심사로 나타납니다.

변환 속도

100μs의 전환 시간을 사용하면 ADC0808은 중간 속도의 데이터 변환이 필요한 시나리오에 적합합니다.이 속도는 타이밍 및 운영 속도가 전반적인 설계 목표와 신중하게 일치해야하며 엔지니어링 노력의 전략 계획의 필요성을 강조하는 기존의 많은 디지털 시스템과 잘 어울립니다.

포장 옵션

ADC0808은 PDIP 및 SOIC 형식의 포장을 제공하므로 시스템 내에서 다양한 선호도와 공간 제한을 충족 할 수있는 상당한 설계 유연성을 제공합니다.이 적응성은 프로토 타이핑과 생산 모델의 스케일링, 특히 공간 효율성을 극대화하고 구성 요소 액세스를 향상시키기위한 진화하는 엔지니어링 방법론에 정통한 사람들에게 중요한 이점으로 작용합니다.

ADC0808 응용 프로그램

8 비트 마이크로 프로세서와의 호환성

ADC0808은 8 비트 마이크로 프로세서 시스템과 완벽하게 통합되어 이러한 프로세서와 관련된 응용 프로그램에 다재다능합니다.또한 독립적으로 작동하여 설계의 유연성을 허용합니다.

다 채널 측정

최대 8 개의 입력 채널을 지원함으로써 ADC0808은 여러 소스에서 동시 데이터 수집이 필요한 프로젝트에 이상적입니다.이를 통해 다중 센서 모니터링 또는 데이터 집약적 인 시스템과 같은 응용 프로그램에 특히 적합합니다.

소형 폼 팩터

소규모 패키지로 가용성을 통해 우주 제한 디자인으로 쉽게 통합 할 수 있습니다.이 특성은 크기를 손상시키지 않고 고성능을 요구하는 휴대용 전자 장치에 선호되는 선택입니다.

개발 플랫폼과의 호환성

ADC0808은 Raspberry Pi 및 Beaglebone과 같은 인기있는 개발 플랫폼과 함께 널리 사용됩니다.간단한 인터페이스 기능은 다양한 임베디드 애플리케이션을 위해 이러한 마이크로 프로세서 기반 플랫폼과 통합하는 프로세스를 단순화합니다.

센서 및 소스 인터페이스

ADC0808은 온도 센서, 전압 소스 및 변환기와 직접 인터페이스 할 수 있습니다.이를 통해 환경 모니터링, 산업 자동화 및 정밀 계측과 같은 응용 분야에서 정확한 아날로그 대 디지털 전환이 가능합니다.통합 중 신호 컨디셔닝 및 노이즈 감소에 대한 적절한주의는 최적의 성능을 보장합니다.

동등한 모듈

ADC0804, ADC 모듈

ADC0808 블록 다이어그램

기능 블록 다이어그램은 ADC0808의 내부 아키텍처를 풀기위한 통찰력있는 도구 역할을하며 작동 역학에 대한 명쾌한 시야를 제공합니다.이 다이어그램은 별개의 구성 요소와 그 상호 연결을 설명함으로써 아날로그-디지털 변환 프로세스의 복잡성을 보여줍니다.

ADC0808에 대한 이상적인 응용 프로그램

ADC0808은 최대 8 개의 아날로그 입력의 관리 능력으로 인해 외부 아날로그-디지털 전환과 관련된 프로젝트에 선호되는 선택입니다.예를 들어, 여러 센서를 한 번에 사용하는 데이터 수집 시스템 내에서 ADC0808은 아날로그 신호를 디지털 형식으로 캡처하고 변환하여 처리 구성 요소를 과부하시키지 않고 정확한 데이터 표현을 제공합니다.

다양한 플랫폼과의 호환성

Raspberry Pi와 같은 플랫폼과 의이 모듈의 호환성은 기능을 확장하여 애호가와 전문가 모두가 노력 내에서 정교한 데이터 수집을 구현하도록 촉진합니다.Raspberry Pi의 GPIO 기능을 활용하면 개발자가 ADC0808을 완벽하게 구성 할 수 있으므로 여러 아날로그 소스에서 정확한 측정을 원하는 프로젝트를위한 안정적인 솔루션입니다.또한 ADC0808의 독립적 인 운영 특성은 유연성을 강조하며, 통합 솔루션이 제한 될 수있는 독립형 애플리케이션에 이상적입니다.

외부 시계 소스의 역할

ADC0808을 사용하는 외부 시계의 필요성은 중요한 요소를 강조하여 다양한 클록 주파수 옵션을 제공하여 다양한 응용 프로그램 사양에 적응할 수 있습니다.사용자는 외부 시계를 맞춤화하여 다양한 샘플링 속도와 정렬하여 처리 속도와 신호 해상도 간의 균형을 맞출 수 있습니다.실제로,이 용량은 사용중인 센서가 별개의 주파수에서 작동 할 때 유용하며, 이는 ADC0808과 함께 가능한 맞춤형 타이밍 접근법이 필요합니다.

ADC0808을 사용하는 방법?

IC 전원

-ADC0808은 작동하려면 +5V 공급이 필요합니다.VCC 핀을 조절 된 +5V 소스에 연결하여 정확한 측정을 위해 안정적인 전원 공급 장치를 보장하십시오.

- 출력 기능을 활성화하려면 VREF + 및 출력 활성화 핀에 + 5V를 적용하십시오.VREF +가 + 5V로 설정되면 IC는 약 19.53MV의 단계 크기를 달성하여 아날로그-디지털 변환에 대한 미세 해상도를 제공합니다.

시계 신호 설정

- ADC0808에는 내부 시계가 없으므로 외부 시계 신호를 제공해야합니다.이것은 오실레이터 회로를 사용하여 또는 마이크로 컨트롤러 (MCU) 또는 마이크로 프로세서 (MPU)를 사용하여 생성 할 수 있습니다.시계 신호를 IC의 클럭 핀에 연결하십시오.안정적인 성능을 위해 클럭 주파수가 데이터 시트에 지정된 작동 범위 내에 있는지 확인하십시오.

아날로그 입력 채널

-IC는 IN0에서 in7 핀을 통해 최대 8 개의 아날로그 입력을 측정 할 수 있습니다.그러나 한 번에 하나의 채널 만 읽을 수 있습니다.원하는 입력 채널을 선택하려면 :

-A를 추가하고 B를 추가하고 C 핀을 추가하여 채널을 정의하십시오.이 핀은 이진 선택기 역할을하며 해당 조합은 채널 선택 테이블에 표시된대로 활성 채널을 결정합니다.

- 채널을 설정 한 후 주소 Latch Enable (ALE) 핀을 간략하게 구동하여 선택을 걸러냅니다.

ADC0808- 아날로그 채널 선택

입력 전압 연결

- 아날로그 전압 소스 (예 : 센서 또는 모듈)를 ADC0808의 VIN (+) 핀에 연결하십시오.전압 소스의 다른 터미널이 공통 참조를 유지하기 위해 회로에 접지되어 있는지 확인하십시오.

디지털 출력을 얻습니다

- 변환 된 디지털 출력은 핀 Out1 (d0)에서 Out8 (D7)을 가로 질러 나타납니다.8 비트 이진 출력은 선택된 아날로그 채널의 전압 레벨에 해당합니다.추가 처리를 위해이 핀을 MCU와 같은 수신 장치로 올바르게 라우팅하십시오.

전환 프로세스 시작

- 시작 핀을 높이고 변환을 시작하십시오.변환이 완료되면 변환 종료 (EOC) 핀이 높아집니다.

- 자동화의 경우 예제 다이어그램과 같이 점퍼 또는 로직 회로를 사용하여 EOC 핀을 시작 핀에 직접 연결할 수 있습니다.또는 MCU와 인터페이스하는 경우이 프로세스는 프로그래밍 방식으로 제어 될 수 있습니다.

실용적인 메모

- 아날로그 신호에서 노이즈 간섭을 피하기 위해 항상 전체 회로의 접지를 확인하십시오.

- IC의 전원 공급 장치 핀 근처의 디커플링 커패시터를 사용하여 전압 변동을 필터링하십시오.

- 정확한 측정을 위해, 최소한의 노이즈로 깨끗하고 안정적인 아날로그 입력을 보장하십시오.고 진수 애플리케이션에는 필터링과 같은 신호 조절 기술이 필요할 수 있습니다.

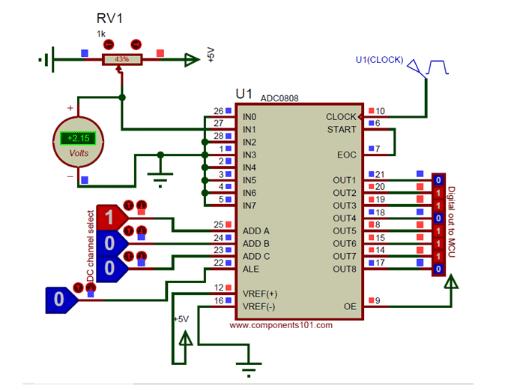

ADC0808 사용 방법

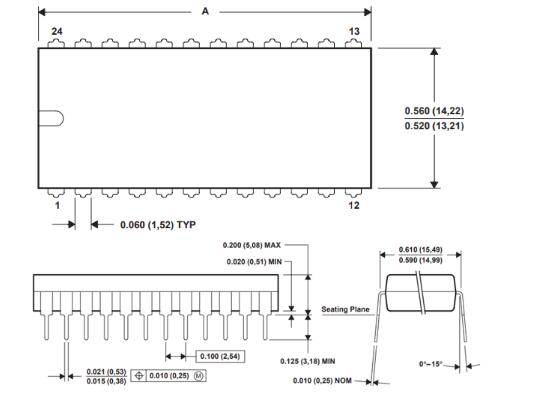

ADC0808 패키지 사양

ADC0808 제조업체

Texas Instruments (TI)는 반도체 부문에서 선두 주자로 구별되며, 일상 생활을 형성하는 기술에 연료를 공급하는 풍부한 혁신의 유산에 의해 뒷받침됩니다.Hallmark 제품 중 하나 인 ADC0808은 정교한 아날로그-디지털 전환 솔루션을 제공하기위한 TI의 헌신을 보여줍니다.이 솔루션은 통신에서 자동차 설계에 이르기까지 다양한 분야에서 적용하여 최신 장치의 기능을 높입니다.
