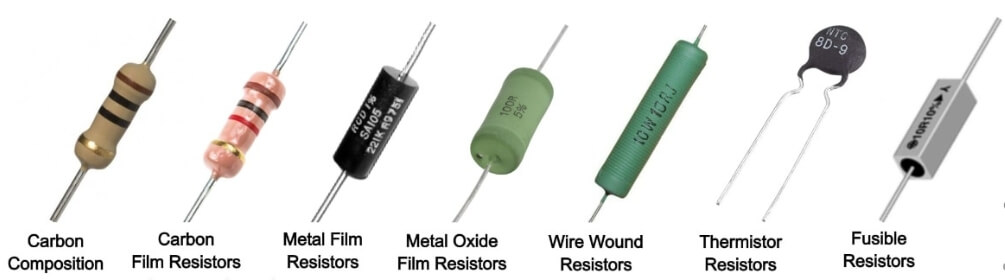

그림 1 : 다른 종류의 저항
4.7k 저항은 저항 값이 4,700 옴의 저항입니다.정확한 작동과 신뢰성을 보장하기 위해 회로에 종종 사용됩니다.4.7K 저항의 정확도는 다른 저항기와 비슷하므로 잘 정리 된 회로가 안정적인 성능을 유지하기 위해 적합합니다.
일반적으로 4.7k 저항은 금속 필름으로 만들어졌으며 하우징은 스테인레스 스틸 또는 탄소 세라믹 재료로 만들어집니다.이 재료는 내구성과 부식 저항을 위해 선택되어 다양한 환경에서 저항이 제대로 작동하도록합니다.금속 필름 저항기는 높은 정확도와 저음이 필요한 응용 분야에 적합합니다.탄소 세라믹 재료는 우수한 내열성과 기계적 강도를 가지므로 가혹한 환경에 이상적입니다.

그림 2 : 4.7k 저항
4.7K 저항은 내성이 높고 내식성이지만 과도한 온도 또는 습도와 같은 극한 조건에서 정확도가 감소하거나 실패 할 수 있습니다.고온은 저항 물질의 물리적 및 화학적 변화를 유발하여 저항 값이 드리프트 될 수 있습니다.습한 환경에서 수증기는 저항을 침투하여 단락 또는 저항 값의 변화를 일으킬 수 있습니다.이러한 문제는 불안정한 회로 성능 또는 고장을 유발할 수 있습니다.
고온 환경에서 이러한 위험을 완화하려면 고온 저항성 저항을 선택해야하거나 성능 저항을 방지하기 위해 열 소산 조치를 구현해야합니다.습한 환경에서는 수분 방지 코팅을 적용하거나 밀봉 된 저항 사용과 같은 수분 방지 측정이 수분 침입을 방지해야합니다.저항의 장기 신뢰할 수있는 작동을 보장하기 위해 정기 검사 및 유지 보수가 필요합니다.
4.7K 저항 색상 코드는 저항 값과 공차를 식별하는 시각적 방법입니다.이 시스템은 일련의 컬러 링을 사용하여 특정 값을 나타내므로 전자 회로 설계 및 수리에서 정확한 식별 및 응용 프로그램을 보장합니다.
4.7k 옴 저항에서, 첫 번째 컬러 링은 노란색이며,이 표준화 된 색상 수 시스템은 전자 구성 요소를 식별 할 때 일관성과 신뢰성을 보장합니다.예를 들어, 전압 분배기 회로를 설계 할 때, 표시된 저항 값을 사용하면 엔지니어가 원하는 출력 전압의 저항 비율을 정확하게 설정할 수 있습니다.유지 보수 중에이 색상 코드는 노화 또는 손상으로 인해 교체해야 할 저항을 신속하게 식별하는 데 도움이됩니다.
제조 공정에서 컬러 링 마킹은 색상 정확도와 내구성을 보장하기 위해 엄격한 제어가 필요합니다.고정밀 코팅 기술, 특히 금속 필름 저항기에 사용하면 컬러 링이 거친 환경에서도 희미 해지거나 마모되지 않도록합니다.이는 저항의 식별 및 서비스 수명을 향상시켜 회로의 전반적인 신뢰성을 향상시킵니다.

그림 3 : 저항 색상 테이블
4.7k 옴 저항의 두 번째 컬러 링은 보라색이며, 숫자 7을 나타냅니다. 이것은 첫 번째 숫자와 결합 된 저항 값의 상당 부분을 형성합니다.필터 작동 주파수를 설계 사양 내에 유지하는 것과 같은.오해로 인해 회로 성능이 저하되거나 고장이 발생할 수 있습니다.색상 코드는 또한 구매 및 수리 중 저항 값을 빠르게 검증하여 효율성을 향상시키고 가동 중지 시간을 줄일 수 있습니다.
4.7k Ohm 저항의 세 번째 컬러 밴드는 주황색이며 1,000의 승수를 나타냅니다.따라서, 유의 한 숫자 47에 1,000을 곱하여 47,000 옴, 또는 4.7k 옴의 저항 값을 제공합니다.전압 분배기 회로와 같은 응용 분야에서는 정확한 저항 값이 출력 전압이 설계 요구 사항을 충족하도록 보장하기 때문에 승수에 대한 정확한 해석이 필요합니다.잘못된 해석으로 회로 성능의 편차가 발생할 수 있습니다.

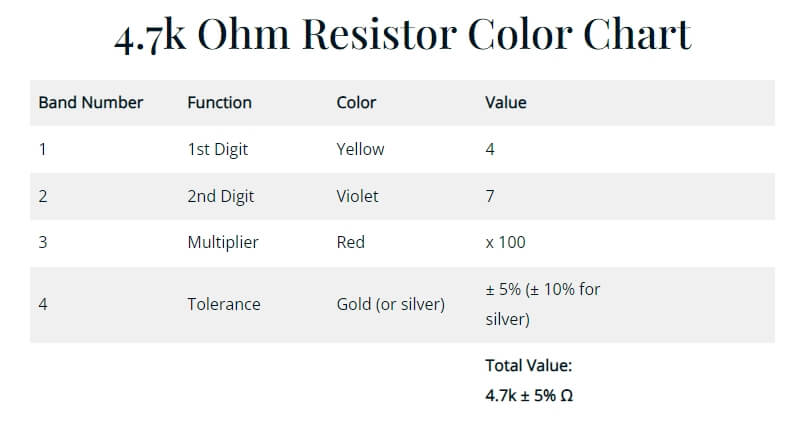

그림 4 : 4.7k 저항기 색상 차트
네 번째 컬러 밴드는 저항의 내성을 나타내며, 공칭 값으로부터 허용 가능한 편차를 나타냅니다.일반적인 공차는 각각 브라운, 금 및은 밴드로 표시되는 1%, 5%및 10%입니다.4.7K 저항의 경우, 금 고리는 5% 내성을 나타내며, 이는 실제 저항 값이 4,465 옴에서 4,935 옴 사이 일 수 있음을 의미합니다.이 범위는 대부분의 응용 분야에서 허용되지만 고정밀 회로는 1% 이하와 같은 공차가 더 엄격한 저항기를 필요로 할 수 있습니다.
공차는 회로의 성능과 안정성에 영향을 미칩니다.증폭기 또는 필터와 같은 고정밀 애플리케이션에서 저항 값은 원하는 성능을 유지하기 위해 설계 사양과 밀접하게 일치해야합니다.더 큰 공차는 회로의 작동 지점을 변경하여 전반적인 성능에 영향을 미칩니다.고정밀 저항기는 일반적으로 금속 필름 또는 금속 포일 재료를 사용하며, 이는 다양한 조건에서 일관된 저항 값을 보장하기 위해 우수한 온도 계수 및 장기 안정성을 갖습니다.
제조업체는 저항 공차가 지정된 요구 사항을 충족 할 수 있도록 엄격한 품질 관리를 구현합니다.여기에는 신중한 재료 처리 및 완제품 테스트가 포함됩니다.높은 정밀도와 안정성이 필요한 응용 프로그램의 경우 저항 값과 공차가 고객의 정확한 요구를 충족시키기 위해 추가 스크리닝 및 매칭 서비스를 제공합니다.
4.7K 저항의 내성은 공칭 값과의 실제 저항의 차이를 반영하며, 일반적으로 백분율로 표현됩니다.이 차이는 제조 공정과 특정 유형의 저항에 기인합니다.
공차 제어는 일관된 저항 값을 보장하기 위해 고급 재료를 선택하는 것으로 시작합니다.고급 코팅 기술은 균일 성을 유지하는 데 사용됩니다.제조 공정에서 엄격한 프로세스 제어 및 철저한 최종 제품 테스트를 포함하여 여러 단계가 정확도를 보장합니다.이러한 측정은 고품질 출력을 보장하기 위해 특정 공차 요구 사항을 충족하는 스크린 저항을 측정합니다.
온도, 습도 및 기계적 응력과 같은 환경 적 요인은 4.7K 저항의 실제 저항에 영향을 줄 수 있습니다.온도 변화는 재료의 저항성을 변화시켜 저항 값에 영향을 미칩니다.고품질 저항은 저온 계수를 가지며 넓은 온도 범위에 걸쳐 안정적인 저항을 유지합니다.또한 습도와 기계적 스트레스는 장기 안정성에 영향을 줄 수 있습니다.
표준 공차 값은 공칭 값에서 저항의 실제 저항 값의 허용 가능한 편차 범위를 나타냅니다.저항기의 일반적인 공차에는 1%, 5%및 10%가 포함됩니다.예를 들어, 5% 내성이있는 4.7k 저항은 4,465 옴에서 4,935 옴 사이의 실제 저항 값을 갖습니다.
적절한 공차로 저항을 선택하면 응용 프로그램에 도움이 될 수 있습니다.증폭기 및 필터와 같은 고정밀 회로의 경우, 더 엄격한 공차가있는 저항 (예 : 1%)은 회로가 설계된대로 작동하도록 보장 할 수 있습니다.반대로, 덜 중요한 응용 분야에서는 5% 또는 10% 허용 범위를 가진 저항이 충분할 수 있습니다.올바른 공차를 보장하면 특히 다양한 환경 조건에서 전자 회로의 안정성과 신뢰성을 유지하는 데 도움이됩니다.

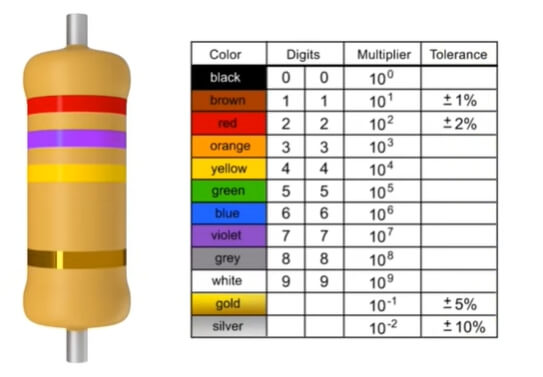

그림 5 : 저항 내성
공차가 1% 인 저항은 공차 값이 높은 저항보다 정확도가 높습니다.1% 내성이있는 4.7k 옴 저항의 경우 실제 저항은 4,653 옴에서 4,747 옴 사이입니다.이러한 수준의 정확도를 달성하려면 다양한 환경에서 안정적인 성능을 보장하기 위해 엄격한 프로세스 제어 및 고품질 재료가 필요합니다.
1% 공차 저항은 과학기구, 의료 기기, 통신 시스템 및 정밀 전자 회로와 같은 높은 정확도가 필요한 응용 분야에서 사용됩니다.고정밀 증폭기 회로에서 저항의 작은 편차조차도 증폭 및 신호 정확도에 영향을 줄 수 있습니다.정밀 측정 기기에서 이러한 저항기는 정확하고 일관된 측정을 보장합니다.
1% 내성을 달성하기 위해, 저항은 일반적으로 금속 필름 또는 금속 포일 기술을 사용하여 제조된다.금속 필름 저항기는 세라믹 기판에 균일 한 금속 필름을 증착하여 만들어지는 반면, 금속 포일 저항기는 기판에 얇은 금속 포일 층을 부착시키는 것을 포함한다.이러한 방법은 고온 저항성과 최소 저항이 드리프트를 보장합니다.
고정밀 저항기는 타이트한 공차 요구 사항을 충족시키기 위해 여러 교정 및 테스트 단계를 거칩니다.고급 레이저 트리밍 기술은 저항을 정확한 공칭 값으로 미세 조정하는 데 사용됩니다.또한, 이러한 저항은 온도 사이클링 및 습도 노출을 포함한 환경 스트레스 테스트를 받아 극한 조건에서 안정적인 성능을 보장합니다.
사용 중에 1% 공차 저항을 선택하면 특히 정밀 회로에서 최적의 성능과 신뢰성이 보장됩니다.예를 들어, 과학 도구에서 정확한 저항 값은 측정의 무결성을 유지하는 데 도움이됩니다.통신 시스템에서 정밀성 저항은 명확한 신호 처리를 용이하게합니다.이러한 저항기의 제조 및 테스트 프로세스를 이해하면 고위용 고위용 응용 분야에서 정밀도의 중요성을 강조합니다.
공차가 5% 인 저항은 공칭 값에서 최대 5%까지 달라질 수 있습니다.4.7k 옴 저항의 경우, 이는 실제 저항 범위가 4,465 옴 ~ 4,935 옴임을 의미합니다.공차가 1% 인 저항만큼 정확하지는 않지만 많은 응용 분야에 적합합니다.

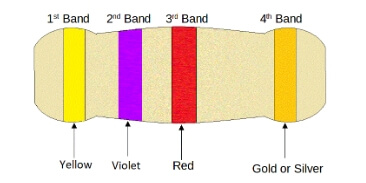

그림 6 : 저항 내성 5%
5% 공차 저항은 소비자 전자, 전력 공급 장치 및 일반 회로에서 널리 사용됩니다.TV, 오디오 장비 및 홈 어플라이언스와 같은 소비자 전자 장치에서 이러한 저항기는 현재 제한, 전압 부서 및 신호 컨디셔닝과 같은 기본 작업을 처리합니다.더 넓은 공차는 이러한 장치의 전반적인 성능 또는 사용자 경험에 크게 영향을 미치지 않습니다.
전력 회로에서 5% 공차 저항은 종종 전압 분할 및 전류 제한에 사용됩니다.전원 관리 장치의 선형 조정기, 전원 공급 장치 필터 및 전류 제한 저항에서 발견됩니다.이러한 응용 분야에는 매우 정확한 저항 값이 필요하지 않으므로 5% 공차 저항이 실질적인 선택입니다.
일반적인 회로 설계에서 5% 공차 저항은 비용 효율성과 가용성으로 인해 가장 일반적인 선택 중 하나입니다.그들의 주요 역할은 전류 및 전압을 제어하고 조절하여 올바른 회로 작동을 보장하는 것입니다.예를 들어, 간단한 LED 드라이버 회로에서 5% 공차 저항기는 LED를 통해 흐르는 전류를 제한하여 타 오르는 것을 방지합니다.신호 컨디셔닝 회로에서, 이들 저항은 필터링 및 신호 감쇠에 사용되며, 그 정확도는 일반적으로 대부분의 신호 처리 요구에 충분하다.
5% 공차 저항의 생산 공정은 비교적 간단하고 저렴합니다.그들은 일반적으로 탄소 필름 또는 금속 산화물 필름 기술을 사용하여 제조됩니다.이 재료는 장기 안정성이 우수하고 환경 요인에 대한 저항력이 있습니다.고정밀 저항기만큼 정확하지는 않지만 여전히 기본 품질 관리 및 테스트를 거쳐 공칭 사양을 충족시킵니다.
응용 프로그램에서 올바른 공차를 선택하면 성능과 비용의 균형을 맞출 수 있습니다.높은 정확도가 필요하지 않은 회로의 경우 5% 공차 저항이 신뢰할 수 있고 경제적 인 솔루션입니다.이러한 저항의 역할과 한계를 이해하면 효과적이고 효율적인 전자 회로를 설계하여 해당 응용 분야에서 예상대로 작동 할 수 있습니다.
내성이 10% 인 저항은 1% 또는 5% 내성을 가진 저항보다 정밀도가 낮습니다.4.7k 옴 저항의 경우 실제 저항 범위는 4.23k 옴 ~ 5.17k 옴입니다.이 광범위한 공차는 저항이 크게 다를 수 있음을 의미하지만, 많은 응용 분야 에서이 정도의 V ariat 이온이 허용됩니다.
10% 공차 저항기는 종종 높은 정밀도가 필요하지 않고 비용 효율성이 우선 순위 인 응용 분야에서 사용됩니다.이 저항은 장난감, 기본 가정 기기 및 저급 소비자 전자 제품과 같은 비정규 전자 장치에 적합합니다.이 장치에서 저항의 정밀도는 덜 중요하므로 제조업체는 여전히 기능 요구 사항을 충족하면서 생산 비용을 줄일 수 있습니다.
10% 공차 저항기의 제조 공정은 간단하고 저렴합니다.그들은 일반적으로 탄소 필름 또는 금속 산화물 필름 기술을 사용하여 제조됩니다.이러한 방법에는 더 간단한 생산 기술과 재료 비용이 낮아서 이러한 저항기를 대량 생산하여 경제적 인 구성 요소에 대한 수요를 충족시킬 수 있습니다.
10% 공차 저항은 저항의 정밀도가 중요하지 않은 회로에 적합합니다.예를 들어, 장난감과 간단한 가정 기기에서 정확한 저항 값은 전반적인 성능에 큰 영향을 미치지 않습니다.이러한 저항기는 기본 기능의 필요성과 제조 비용 감소의 이점의 균형을 맞추는 비용 효율적인 솔루션을 제공합니다.정밀도가 낮음에도 불구하고 10% 공차 저항은 여전히 많은 응용 분야에서 적절한 안정성과 신뢰성을 제공합니다.정확도가 덜 중요한 환경에서 허용 가능한 성능 수준을 유지하도록 설계되었습니다.이를 통해 광범위한 저렴한 대량 생산 전자 장치를위한 실용적인 선택이됩니다.
4.7 kΩ 저항으로도 알려진 4.7k Ohm 저항은 다양한 전자 회로에서 광범위한 응용 분야를 갖습니다.일반적인 용도는 다음과 같습니다.
전압 분할 및 신호 컨디셔닝 : 4.7K 저항은 종종 전압 분배기 회로에 사용되어 전압 수준을 비례 적으로 나눕니다.전압 분배기는 입력 전압을 원하는 출력 전압으로 나누는 2 개 이상의 저항으로 구성됩니다.다른 저항과 결합하면 4.7K 저항은 필요한 전압 비율을 생성하는 데 도움이됩니다.신호 컨디셔닝에서, 이들 저항은 후속 회로의 입력 요구 사항을 충족시키기 위해 고전압 신호를 낮은 전압으로 조정한다.예를 들어, 아날로그 신호 처리에서 센서의 출력 신호는 ADC 또는 앰프의 입력 범위를 초과 할 수 있습니다.다른 저항과 함께 4.7k 저항을 사용함으로써 신호 전압을 적합한 범위로 조정할 수 있습니다.

그림 7 : 전압 분배기
센서 인터페이스 및 레벨 시프트 : 센서 인터페이스에서 4.7K 저항기는 센서 출력 전압을 마이크로 컨트롤러 입력에 적합한 레벨로 변환합니다.공급 전압에 비례하는 많은 센서 출력 신호는 마이크로 컨트롤러의 입력 범위를 초과 할 수 있습니다.4.7K 저항이있는 잘 설계된 전압 분배기는 안전한 센서 출력 전압 레벨을 보장합니다.레벨 변환의 경우 4.7K 저항은 5V에서 3.3V 시스템과 같은 다른 로직 레벨 사이의 신호를 조정합니다.5V 신호를 3.3V로 줄임으로써 다른 시스템 간의 호환성이 보장됩니다.
LED 드라이버 회로 : 4.7K 저항기는 구성 요소를 보호하기 위해 전류를 조절합니다.LED 드라이버 회로에서는 LED를 통해 전류를 제한하여 정격 전류 범위 내에서 작동하고 과열을 방지하며 서비스 수명을 연장합니다.
트랜지스터 기본 전류 제한 : 트랜지스터 회로에서 4.7K 저항은 기본 전류를 제어하여 트랜지스터의 증폭 및 스위칭 성능에 영향을 미칩니다.이것은 열 런 어웨이를 방지하고 안정적인 작동을 유지합니다.
통합 회로 및 전력 관리 : 복잡한 IC에서 4.7K 저항기는 내부 회로를 과전류로부터 보호합니다.아날로그 신호 증폭 회로에서 입력 전류를 제한하여 신호 무결성을 유지하면서 증폭기 입력 단계의 손상을 방지합니다.전원 관리 회로에서는 전원 공급 장치와 부하의 손상을 피하기 위해 전류를 조절하고 모니터링합니다.
안정적인 논리 수준 확인 : 4.7k 저항은 적극적으로 구동되지 않을 때 신호 라인에서 안정적인 논리 레벨을 유지하기 위해 풀업 또는 풀다운 저항으로 사용됩니다.풀업 저항기는 신호 라인과 VCC를 연결하여 부유 상태를 방지하고 높은 논리 수준을 보장합니다.풀다운 저항기는 신호 라인과 접지를 연결하여 구동되지 않을 때 낮은 논리 수준을 유지합니다.
응답 시간 및 전력 소비 최적화 : 4.7k 저항을 풀업 또는 풀다운 저항으로 사용하면 응답 시간과 전력 소비가 균형을 이룹니다.저항 값이 낮을수록 신호 라인을 더 빨리 끌어 당기지 만 정지 전류를 증가시키고 4.7K는 균형이 양호합니다.

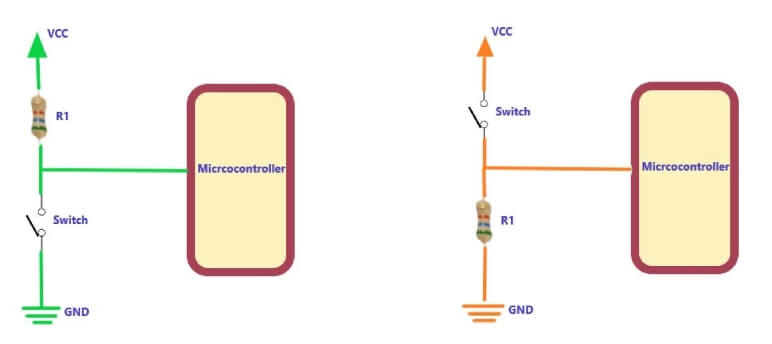

그림 8 : 저항을 당기고 당기십시오
작동 지점 안정화 : 4.7K 저항은 트랜지스터 또는 OP-AMP에 대한 전압 또는 전류 바이어스를 설정하여 왜곡을 방지하기 위해 작동 지점을 안정화시킵니다.공통 이미 터 앰프 회로에서, 그들은 기본 바이어스 저항으로 작용하여 앰프의 게인 및 안정성을 결정합니다.
작동 증폭기 회로 및 차동 증폭기 : OP-AMP 회로에서 4.7K 저항은 바이어스 전압 및 피드백 비율을 설정하여 폐 루프 게인을 결정합니다.차동 증폭기에서는 CMRR (Common-Mode Reejection Ratio)을 개선하여 신호 대 잡음비 및 전체 성능을 향상시킵니다.
신호 특성 조정 : 4.7K 저항은 전압 분배기, 필터 또는 앰프의 전기 특성을 조정합니다.전압 분배기에서는 후속 회로의 입력 범위에 맞게 신호 전압을 수정합니다.이들은 커패시터와 결합되어 신호의 주파수 응답을 조정하는 필터를 형성하여 저주파 신호를 유지하면서 고주파 노이즈를 필터링하는 저역 통과 필터와 같은 필터를 조정합니다.
증폭기 게인 제어 : 앰프에서 4.7K 저항기를 설정하고 이득을 조정하여 신호 증폭을 제어합니다.이들은 종종 피드백 네트워크에 사용되어 원하는 이득을 달성하고 선형 증폭을 보장하고 왜곡을 피합니다.

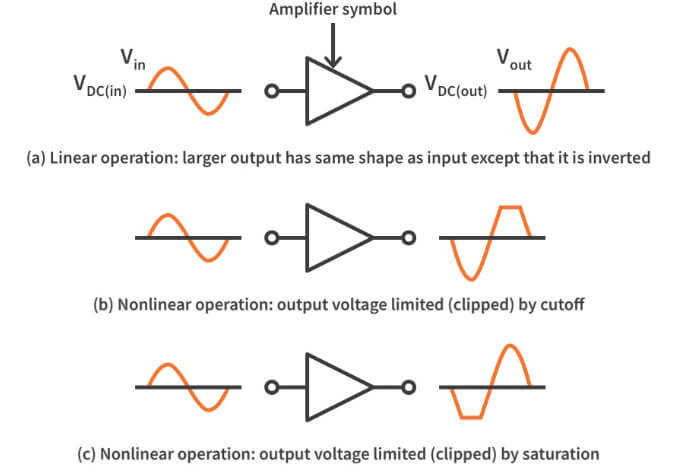

그림 : 9 바이어스 회로
RC 발진기 및 타이밍 지연 : 커패시터와 결합 된 4.7k 저항기, RC 발진기 또는 타이밍 지연 회로에서 시간을 설정합니다.발진기에서는 오디오 신호 생성기에서주기적인 신호를 생성하는 데 사용할 수있는 진동 주파수를 결정합니다.타이밍 지연 회로에서 타이머 또는 펄스 생성 회로에서 신호 제어 지연 시간을 설정합니다.
멀티 바이브레이터 회로 : 멀티 바이브레이터 회로에서 4.7k 저항은 마이크로 컨트롤러 및 임베디드 시스템에서 클럭 생성 또는 PWM에 사용되는 연속 펄스 신호의 주파수 및 듀티 사이클을 제어합니다.
임피던스 매칭 및 신호 무결성 : 통신 시스템에서 4.7K 저항은 임피던스를 일치시키고 신호 반사를 최소화하기위한 종단 저항으로 사용되므로 신호 무결성을 보장하고 고주파 또는 고속 데이터 전송의 왜곡을 방지합니다.
직렬 통신 인터페이스 : 4.7K 저항은 RS-232, RS-485와 같은 인터페이스에서 사용되며 임피던스와 일치하고 반사 신호를 흡수하며 데이터 전송 오류를 방지 할 수 있습니다.고속 디지털 회로에서는 신호 반사를 줄여 컴퓨터 마더 보드 및 고속 데이터 버스의 데이터 무결성을 보장합니다.
전자 설계 및 응용 분야에서 4.7k Ohm 저항의 유병률과 중요성은 무시할 수 없습니다.간단한 전압 분포에서 고정밀 신호 처리에 이르기까지 4.7K 저항은 회로 설계가 예상 성능 표준을 충족하도록합니다.컬러 코드 식별 및 적절한 공차 및 재료를 선택할 때 신중한 고려 사항을 깊이 이해하여 엔지니어는이 구성 요소를 효과적으로 사용하여 회로의 성능과 신뢰성을 최적화 할 수 있습니다.전자 기술이 계속 발전하고 정밀한 전자 제어에 대한 수요가 증가함에 따라 4.7K 저항의 다양한 특성을 이해하고 적용하는 것은 전자 엔지니어의 기술 능력의 일부가 될 것입니다.

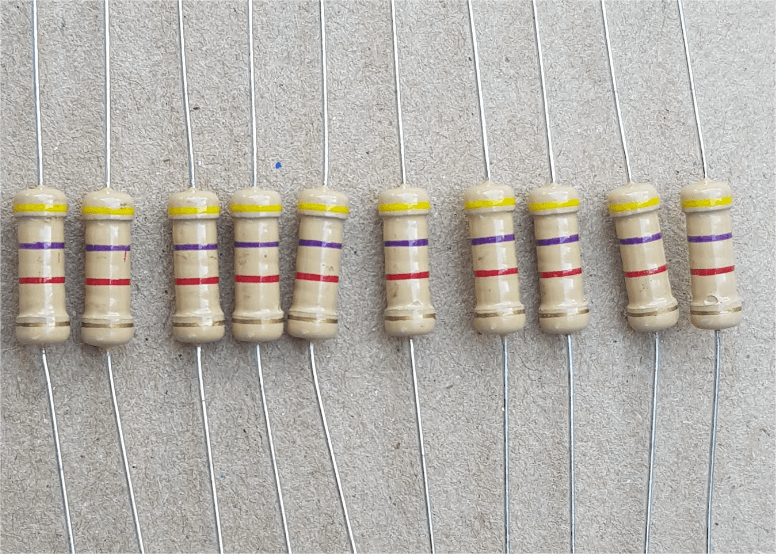

그림 10 : 4.7K 저항
전기 및 전자 세계에서 "K"는 킬로미터를 나타냅니다.예를 들어, 1kΩ (kilo-ohm)는 1000 옴과 같습니다.이것은 저항 및 커패시터와 같은 구성 요소의 값을 나타내는 데 종종 사용되는 소수점 기반 약어입니다.
예, 저항 색상 코드는 보편적입니다.이 색상 코딩 시스템은 전자 산업의 거의 모든 곳에서 저항의 가치와 내성을 식별하는 데 사용됩니다.컬러 밴드는 일반적으로 저항의 한쪽 끝에서 다른 쪽 끝에서 순서대로 정렬되며 각 색상은 특정 숫자를 나타내며 저항의 크기를 신속하게 식별하는 데 도움이됩니다.
저항을 계산하는 가장 일반적인 방법은 v = ir, 여기서 v는 전압 (볼트), 나는 전류 (암페어), R은 저항 (Ohms)입니다.저항을 통해 전압과 전류를 알고 있다면 공식 r = v / i를 재 배열하여 저항 값을 계산할 수 있습니다.
또 다른 방법은 저항 색상 코드를 사용하는 것입니다.각 색상은 숫자에 해당 하며이 숫자는 저항 값을 나타 내기 위해 결합됩니다.예를 들어, 빨간색, 자주색 및 갈색 줄무늬는 각각 2, 7 및 승수 10이므로 저항 값은 270 옴입니다.
예, 4.7K 및 4K7은 동일한 저항 값을 나타냅니다.이것은 전자 구성 요소, 특히 저항기에서 일반적인 표기법입니다.4.7k는 저항 값이 4700 옴임을 의미합니다.4K7에서 "K"는 숫자의 중간에 있으며 이는 킬로 오크를 의미하므로 4700 옴입니다.이 표기법은 읽거나 쓸 때 소수점으로 인한 혼란을 피하는 데 도움이됩니다.
