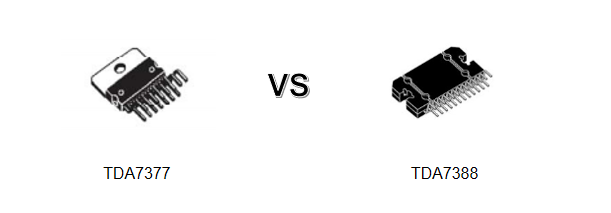

TDA7377과 TDA7388의 차이
2024-08-02 13707

오디오 장비의 핵심 구성 요소 중에서 앰프는 의심 할 여지없이 중요한 위치를 차지합니다.오디오 신호의 드라이버 역할을하면 음질에 직접적인 영향을 미칩니다.사용 가능한 다양한 앰프 배열 내에서 클래스 AB 파워 오디오 앰프 IC는 오늘날 시장에서 광범위한 인기를 누리고 있습니다.이 기사는 2 개의 대표 클래스 AB 전력 오디오 증폭기 인 TDA7377 및 TDA7388에 대한 광범위한 탐색을 제공하는 것을 목표로합니다.

목록

앰프 란 무엇입니까?

앰프는 신호의 전력 (시변 전압 또는 전류)의 전력을 증가시키고 튜브 또는 트랜지스터, 전력 변압기 및 기타 전기 부품으로 구성되는 전자 장치입니다.전원 공급 장치의 전원을 사용하여 입력에 적용되는 신호의 진폭 (전압 또는 전류의 진폭)을 증가시켜 출력에서 ​​비례 적으로 더 큰 진폭 신호를 생성하는 2 포트 전자 회로입니다.텔레비전, 라디오, 레이더, 통신 및 자동 제어와 같은 다양한 장치에서 사용됩니다.

TDA7377의 개요

그만큼 TDA7377혁신적인 2x30W 듀얼/쿼드 오디오 전력 증폭기는 처음에 Stmicroelectronics에 의해 개발되었습니다.이 앰프는 자동차 오디오 시스템의 영역에서 광범위한 응용 프로그램을 찾습니다.주목할만한 기능 중 하나는 다양한 설정으로 오디오를 전달하도록 구성 할 수 있기 때문에 유연성입니다.듀얼 브리지 출력으로 사용할 수 있으며 2 개의 스피커에 효율적으로 전원을 공급하거나 4 개의 스피커를 수용 할 수없는 쿼드 쿼드 단일 엔드 엔드 출력과 함께 사용할 수 있습니다.

전문적이고 완전히 보완적인 출력 단계 구조를 자랑합니다.이 독특한 디자인은 높은 전력 수준에서 작동하더라도 출력은 왜곡이 없어져 탁월한 오디오 경험을 보장합니다.또한이 앰프에는 4 개의 독립 채널이 장착되어 있으며 오디오 설정에서 엄청난 다양성을 제공합니다.특정 요구 사항에 따라 4 ~ 2 개의 스피커를 수용하는 단일 또는 브리지 모드 애플리케이션에서 사용할 수 있습니다.TDA7377에는 최대 정적 배수 전류가 150mA, 출력 보상 전압 150MV 및 90dB의 정적 전력 손실이있는 인상적인 사양이 있습니다.

교체 및 동등한

• LM386

• TDA2030

• TDA7297

• TDA7379

TDA7388의 개요

그만큼 TDA7388 오디오 앰프는 클래스 AB 앰프로 분류되며 주로 자동차 산업, 특히 자동차 라디오에서 사용됩니다.이 다재다능한 구성 요소는 Flexiwatt25 패키지로 제공되며 80 와트의 전력 소산 기능과 26 데시벨의 놀라운 게인이 특징입니다.14.4 볼트의 단일 전원 공급 전압에서 작동하는 TDA7388은 MOSFET 증폭 기술을 사용하여 채널 당 41 와트의 출력을 갖춘 강력한 4 채널 하이 -Fi 전력 증폭기를 제공합니다.이 앰프는 탁월한 오디오 품질을 제공하고 낮은 왜곡, 최소 소음 및 간섭에 대한 인상적인 저항을 자랑하도록 설계되었습니다.

앰프에는 AC 및 DC 출력 단락에 대한 보호 장치와 온도 보호를 포함한 몇 가지 보호 기능이 통합되어 있습니다.이러한 보호 메커니즘은 장치의 내구성과 신뢰성을 보장하여 자동차 애플리케이션을 요구하기에 이상적인 선택입니다.TDA7388 핀은 원래 이탈리아 반도체의 TDA7388/TDA7384/TDA7386과 완전히 호환됩니다.이러한 호환성은 통합의 용이성을 용이하게하고 다른 구성 요소와 원활한 상호 교환 가능성을 허용하여 자동차 오디오 산업의 엔지니어 및 개발자를위한 설계 및 제조 프로세스를 단순화합니다.

교체 및 동등한

• E-TDA7386

• E-TDA7566

• TDA7854

• TB2941HQ

• TDA7561

• TDA7851F

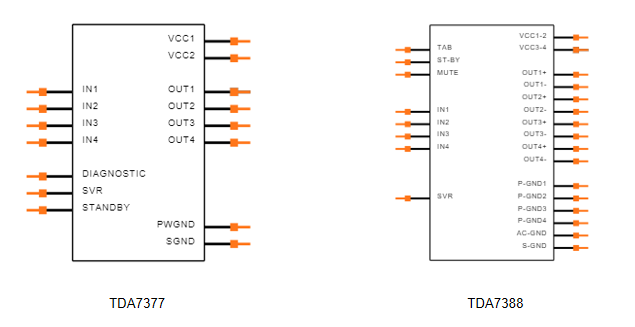

TDA7377 대 TDA7388 : 기호

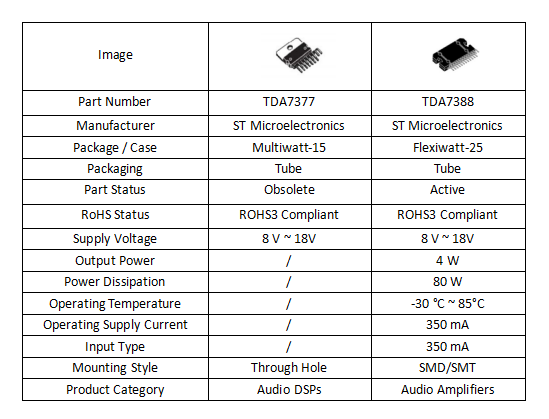

TDA7377 대 TDA7388 : 기술 매개 변수

TDA7377 대 TDA7388 : 기능

TDA7377의 특징

• 광범위한 응용 프로그램 : 홈 시어터, 자동차 오디오 등을 포함한 다양한 오디오 시스템에 적합합니다.

• 말초 구성 요소가 적습니다 : TDA7377에는 소형 설계가 있으며 주변 장치 구성 요소가 적어 회로 설계 및 생산 공정을 단순화합니다.

• 전력 출력 : TDA7377 오디오 처리 칩은 듀얼 4 ​​방향 전력 출력 설계를 채택하여 대규모 스피커 시스템을 구동 할 수 있습니다.이 강력한 칩은 모든 환경에서 우수한 오디오 성능을 보장합니다.

• 저렴한 비용 : 성능을 보장하는 동안 비용은 상대적으로 낮아 비용 효율적인 오디오 전력 증폭기 칩입니다.

• 작은 크기와 가벼운 무게 : 최소한의 주변 장치 구성 요소 덕분 에이 장치는 작고 가벼운 설계를 자랑하며 전체 치수와 무게를 효과적으로 최소화하는 역할을합니다.

• 고효율 및 낮은 왜곡 : TDA7377은 고효율 및 낮은 왜곡의 특성을 가지므로 오디오 신호의 품질을 유지하고 왜곡 또는 소음을 피할 수 있습니다.

TDA7388의 특징

• 다중 보호 : 과전압 보호, 단락 보호, 과열 보호 및 전원 공급 장치 역 극성 보호를 포함하여 회로 및 스피커의 안전한 작동을 보장합니다.

• 왜곡 : TDA7388 오디오 앰프는 탁월한 왜곡 감소 기능을 자랑하여 원래 오디오 신호의 무결성과 정밀도를 유지하는 프리미엄 품질의 오디오 출력을 제공합니다.이 놀라운 기능으로 인해 수정적인 왜곡이없는 사운드가 발생하여 청취자는 풍부하고 몰입 형 오디오 경험을 즐길 수 있습니다.

• 채널 독립 제어 : 각 오디오 채널은 독립적으로 볼륨 및 기타 매개 변수를 제어 할 수 있으므로 멀티 채널 오디오 시스템에 적합합니다.

• 음소거 및 노이즈 취소 기능이 장착되어 있습니다. 또한 음소거 및 노이즈 취소 기능이있어 오디오 시스템의 성능을 향상시키고 시작 및 종료시 바운스 노이즈를 줄일 수 있습니다.

• 높은 출력 전력 : TDA7388은 강력한 4 채널 오디오 전력 증폭기를 나타내며, 4-OHM 부하 및 14.4V 공급 전압으로 작동 할 때 채널 당 4 x 41 와트의 인상적인 피크 출력 전력을 자랑합니다.이 실질적인 전력 출력은 수많은 스피커 나 뿔을 효과적으로 구동 할 수 있도록합니다.

TDA7377 vs TDA7388 : 전원 출력

TDA7377은 다재다능한 2x35W 듀얼 브리지 앰프로, 왼쪽 또는 오른쪽 스피커이든 4.hm로드에 대한 강력한 35 와트의 전력을 제공 할 수 있습니다.이 앰프는 저전력 오디오 시스템을 염두에두고 설계되었으므로 균형 잡힌 오디오 출력이 필요한 중소형 자동차 오디오 설정에 적합한 선택입니다.

TDA7388은 4 개의 채널에서 채널 당 상당한 41 와트를 4.hhm로드로 전달할 수있는 능력으로, 더 높은 전력 레벨을 요구하는 대형 자동차 오디오 시스템에 적합한 앰프입니다.이 증가 된 와트는 오디오 설정이보다 실질적인 사운드 출력을 생성 할 수 있도록하여 도로에서 강력하고 몰입 형 오디오 경험을 갈망하는 사람들에게 이상적입니다.

TDA7377 vs TDA7388 : 채널 수

TDA7377에는 두 개의 개별 채널이 장착되어 있으며 일반적으로 전면 및 후면 스피커 모두에 사용되는 스테레오 사운드 시스템에 이상적입니다.

TDA7388은 4 개의 독립적 인 채널을 자랑하여 여러 스피커가있는 운전용 운전실에 설치에 선호되는 선택입니다.이 구성을 통해보다 복잡한 사운드 로컬라이즈 및 채널 옵션을 제공하여 더 몰입 형 오디오 경험이 생깁니다.

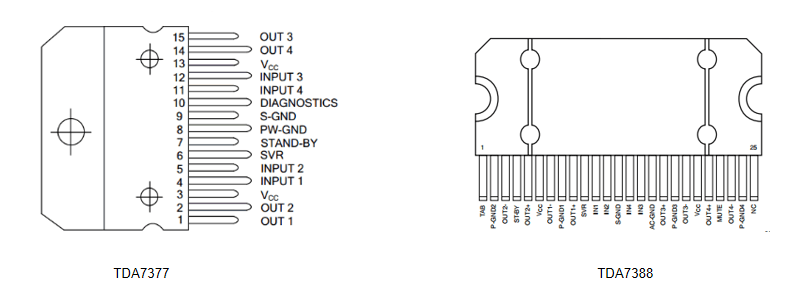

TDA7377 vs TDA7388 : 핀 구성 및 기능

PIN 기능은 방열판, 접지, 전원 켜기 및 꺼짐, 음소거, 온도 감지 및 기타 기능과 같은 칩 인터페이스의 다양한 기능을 나타냅니다.다음은 각각 TDA7377 및 TDA7388의 핀 이름과 함수입니다.

TDA7377의 핀 구성

PIN1 (OUT 1) : 출력 1

PIN2 (OUT 2) : 출력 2

PIN3 (VCC) : 수집기 공급 전압

PIN4 (1) : 입력 1

PIN5 (2 인) : 입력 2

PIN6 (SVR) : 공급 전압 거부

PIN7 (st-by) : stand

PIN8 (PW-GND) : 전원 접지

PIN9 (S-GND) : 신호 접지

PIN10 (DIAG) : 진단

PIN11 (4) : 입력 4

PIN12 (3) : 입력 3

PIN13 (VCC) : 수집기 공급 전압

PIN14 (OUT 4) : 출력 4

PIN15 (OUT 3) : 출력 3

TDA7388의 핀 구성

PIN1 (탭) : 지상에 연결합니다

PIN2 (P-GND2) : 채널 2의 전원 접지

PIN3 (Out2-) : 채널 2의 반전 출력

PIN4 (st-by) : 대기

PIN5 (Out2+) : 채널 2의 비 반전 출력

PIN6 (VCC) : 공급 전압

PIN7 (Out1-) : 채널 1의 반전 출력

PIN8 (P-GND1) : 채널 1의 전원 접지

PIN9 (Out1+) : 채널 1의 비 반전 출력

PIN10 (SVR) : 공급 전압 거부

PIN11 (IN1) : 채널 1의 입력

PIN12 (IN2) : 채널 2의 입력

PIN13 (S-GND) : 신호 접지

PIN14 (IN4) : 채널 4의 입력

PIN15 (IN3) : 채널 3의 입력

PIN16 (AC-GND) : AC 접지

PIN17 (Out3+) : 채널 3의 비 반전 출력

PIN18 (P-GND3) : 채널 3의 전원 접지

PIN19 (Out3-) : 채널 3의 반전 출력

PIN20 (VCC) : 공급 전압

PIN21 (Out4+) : 채널 4의 비 반전 출력

PIN22 (음소거) : 음소거

PIN23 (Out4-) : 채널 4의 반전 출력

PIN24 (P-GND4) : 채널 4의 전력 GND

PIN25 (HSD) : 연결 없음

TDA7377 vs TDA7388 : 응용 프로그램

TDA7377 통합 회로는 일반적으로 자동차 메인 프레임 및 앰프에서 사용되며 소형 자동차 스피커에 전원을 공급하기위한 범용 솔루션입니다.디자인은 중간 범위 및 고주파 드라이버에 가장 적합합니다.그러나 서브 우퍼 또는 고출력 오디오 요구 사항과 관련된 응용 프로그램이 제한적입니다.

TDA7388은 TDA7377보다 강력하며 자동차 오디오 시스템에서 더 큰 스피커, 서브 우퍼 또는 여러 스피커를 구동하는 데 사용될 수 있습니다.

자주 묻는 질문 [FAQ]

1. TDA7388 IC는 무엇입니까?

TDA7388은 자동차 오디오 시스템에 사용하도록 설계된 4 채널 오디오 앰프 IC입니다.최대 4 개의 스피커를 운전할 수 있으며 높은 출력 전력과 신뢰성으로 유명합니다.

2. TDA7377의 등가는 무엇입니까?

JRC4558, TL082 또는 NE5532로 대체 할 수 있습니다.

3. TDA7377의 주요 특징은 무엇입니까?

TDA7377은 단락 및 열 보호, 낮은 왜곡, 높은 출력 전력 및 낮은 출력 노이즈와 같은 기능을 제공하므로 고품질 오디오 애플리케이션에 적합합니다.

4. TDA7388과 동등한 것은 무엇입니까?

TDA7388에 대한 등가 증폭기 IC는 TDA7851F, TDA7561, TDA7387EP 및 TB2941HQ입니다.

5. TDA7377과 같은 듀얼 브리지 앰프의 목적은 무엇입니까?

듀얼 브리지 앰프는 스테레오 오디오 시스템과 같은 두 개의 별도 스피커 채널을 구동하도록 설계되었습니다.왼쪽 및 오른쪽 오디오 채널에 독립적 인 증폭을 제공합니다.
