TDA2030 기능, 교체 옵션 및 핀아웃 탐색
2024-09-13 32358

TDA2030은 소비자 및 전문 오디오 시스템 모두에서 사용하도록 설계된 널리 알려진 고효율 오디오 앰프 IC입니다.컴팩트하고 다재다능한 TDA2030은 5 핀 구성 내에서 작동하므로 자동차 스테레오 및 홈 오디오 장치 애플리케이션에 이상적으로 사용됩니다.왜곡을 최소화하면서 높은 출력 전력을 제공하는 능력은 중간 전원 오디오 시스템의 구성 요소가되었습니다.단락 및 과열에 대한 내장 보호 기능을 통해 TDA2030은 장기간 사용 중에도 안정적인 성능을 보장합니다.제조업체의 표준화는 교체 및 유지 보수를 단순화하여 오디오 증폭으로 작업하는 엔지니어 및 기술자에게 강력한 솔루션을 제공합니다.

목록

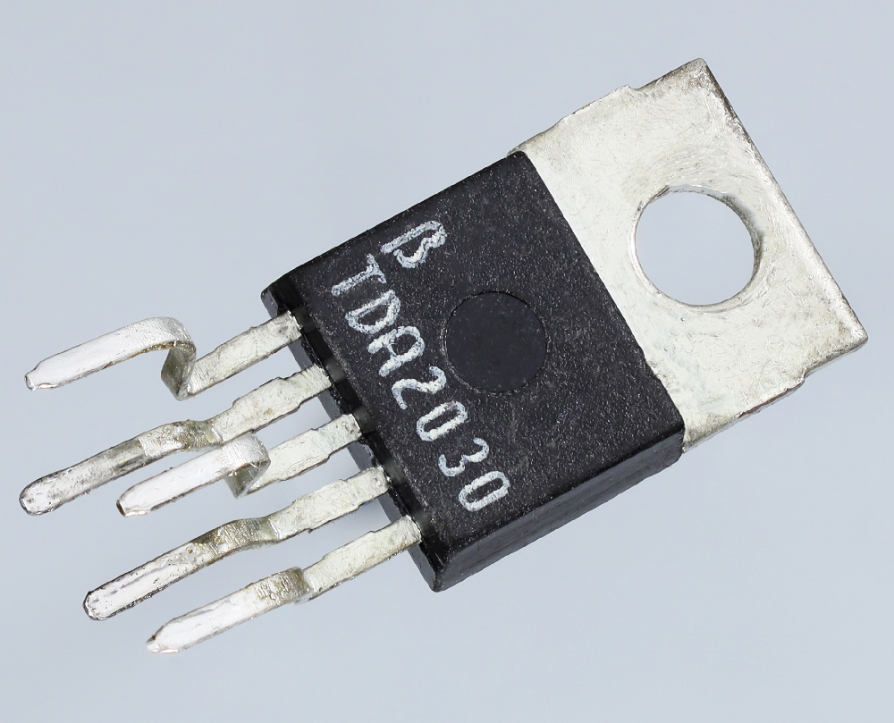

그림 1. TDA2030

TDA2030은 무엇입니까?

TDA2030은 V- 타입 핀 구성이 장착 된 5 핀 단일 인라인 플라스틱 패키지에 보관 된 작고 고효율 오디오 앰프 IC입니다.이 레이아웃은 기술자, 특히 자동차 스테레오 또는 홈 오디오 장치와 같은 우주 제한 오디오 시스템으로 작업 할 때 사용자 친화적입니다.IC는 H- 타입과 V 유형의 두 가지 형태로 제공되는 주요 차이점은 핀 모양에 있으며 설계 및 어셈블리 중 유연성을 제공합니다.TDA2030을 중간 전원 오디오 시스템에 통합 할 때 작은 크기와 높은 출력 전력의 조합이 눈에 띄게됩니다.IC는 물리적 공간 제약과 강력한 오디오 출력 간의 균형을 효과적으로 관리합니다.고조파 왜곡과 크로스 오버 왜곡, 오디오 증폭의 일반적인 문제를 줄이고 체크되지 않으면 음질에 영향을 줄 수 있습니다.단락 및 과열 보호는 특히 고유 한 오디오 설정에서 장기간 사용하는 동안 역할을하는 또 다른 실용적인 기능입니다.예를 들어, 오랜 작동 기간 동안 내장 열 보호는 과열을 방지하여 IC를 보호하고 수명을 연장하기 위해 시스템의 성능을 자동으로 조정합니다.

SGS, RCA, Hitachi 및 NEC를 포함한 여러 제조업체는 TDA2030의 버전을 생산합니다.이 버전은 표준화 된 핀 레이아웃으로 설계되어 기술자가 회로로 변경하지 않고 쉽게 교환하거나 교체 할 수 있습니다.이 표준화는 수리를 단순화 할뿐만 아니라 하드웨어 엔지니어를위한 재고 관리를 간소화합니다.브랜드 전체의 미묘한 일관성을 통해 장기적으로 교체 및 시스템 성능을 더 쉽게 유지할 수 있습니다.전문 및 소비자 오디오 시스템에서 TDA2030은 강력하고 신뢰할 수있는 솔루션을 제공하여 힘과 보호를 결합하여 일관된 오디오 품질을 제공합니다.

TDA2030 기술 기능

TDA2030은 운영 효율성과 사용 편의성을 우선시하여 오디오 시스템에 이상적인 선택입니다.다음은 실질적인 용어로 기능을 분류했습니다.

충격을 최소화하는 부드러운 전원 온 : 오디오 장비에 전원을 공급할 때 전압 스파이크는 갑작스런 소음이나 스피커 손상을 일으킬 수 있습니다.TDA2030은 제어되고 원활한 시작을 보장하는 소프트 스타트 기능을 사용하여이를 피합니다.이를 통해 전압 스파이크를 관리하기 위해 추가 회로가 필요하지 않아 설치 중에 시간과 구성 요소를 절약 할 수 있습니다.

외부 구성 요소가 적습니다 : TDA2030의 회로 설계의 단순성은 눈에 띄는 이점 중 하나입니다.외부 구성 요소가 적을수록 조립하기가 더 쉬워 질뿐만 아니라 잠재적 인 실패 지점의 수를 줄입니다.이것은 공간이 제한되는 자동차 스테레오와 같은 소형 디자인에 특히 유용합니다.

높은 출력 전력 (RL = 4Ω) : TDA2030은 4 옴 하중으로 견고한 18 와트의 전력을 제공하며, 자동차 오디오 및 홈 설정에서 중간 전원 스피커를 구동 할 수 있습니다.이것은 더 높은 볼륨에서도 명확하고 강력한 사운드를 보장합니다.

Compact To-220 패키지 : To-220 패키지는 열산에 작고 효과적이기 때문에 오디오 업계의 표준입니다.

통합 보호 회로 : 단락 및 열 보호가 내장 된 TDA2030은 스피커 배선의 과열 또는 우발적 인 단락과 같은 일반적인 고장으로부터 보호합니다.이러한 문제 중 하나가 발생하면 IC는 영구적 인 손상을 피하기 위해 자동으로 전력을 줄입니다.이 자체 보호는 더 적은 서비스 호출과 더 긴 장치 수명을 의미합니다.

TDA2030 매개 변수

유형	매개 변수	유형	매개 변수
산	구멍을 통해	장착 유형	구멍을 통해
패키지 / 케이스	Pentawatt-5 (수직, 구부러진 및 비틀 거리는 리드)	핀 수	5
작동 온도	-40 ° C ~ 150 ° C TJ	포장	튜브
JESD-609 코드	E3	특징	단락 및 열 보호
부품 상태	쓸모없는	수분 감도 수준 (MSL)	1 (무제한)
종료	구멍을 통해	ECCN 코드	귀 99
유형	클래스 AB	터미널 마감	무광택 주석 (SN)
하위 범주	오디오/비디오 앰프	최대 전력 소산	20W
전압 - 공급	12V ~ 36V ± 6V ~ 18V	터미널 위치	지그재그

TDA2030 전형적인 용도

TDA2030은 다재다능하며 유연성과 단순성으로 인해 다양한 오디오 시스템에서 작동합니다.실제 응용 프로그램에서 작동하는 방법은 다음과 같습니다.

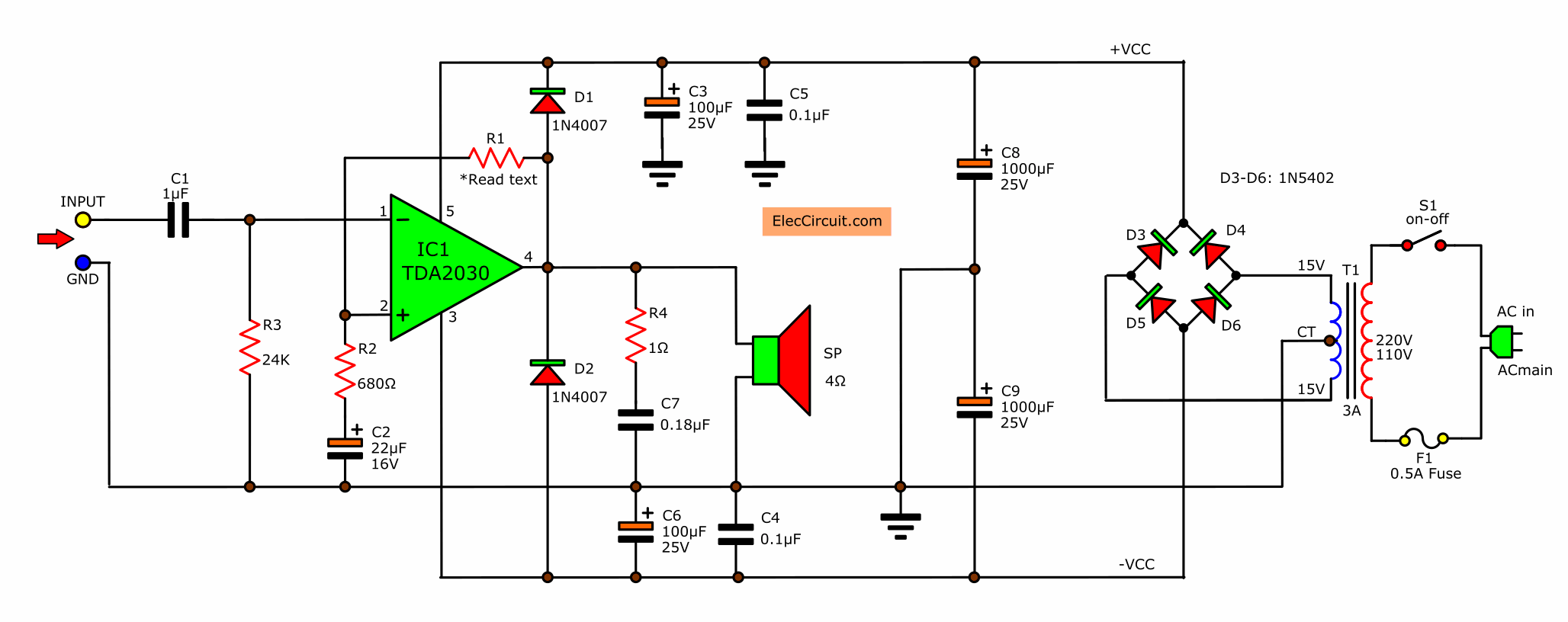

그림 2. TDA2030 오디오 앰프 회로도

오디오 신호 증폭 : TDA2030은 일반적으로 약한 오디오 신호를 스피커를 구동 할 수있는 레벨로 향상시키는 데 사용됩니다.예를 들어, 자동차 스테레오에서 라디오 또는 블루투스 모듈의 신호는 종종 직접 스피커 출력에 비해 너무 약합니다.TDA2030은 왜곡없이 이러한 신호를 증폭시켜 선명한 사운드를 생성합니다.기술자는 복잡한 회로가 필요없이 신호를 지속적으로 증폭시키는 능력을 소중히 여깁니다.

고전력 증폭 : 홈 시어터 또는 PA 시스템과 같은 눈에 띄는 출력이 필요한 시스템의 경우 TDA2030은 신뢰할 수있는 선택입니다.더 큰 스피커를 효율적으로 구동하여 높은 볼륨에서도 강력한 사운드를 보장합니다.기술자는 종종 전력 출력을 극대화하고 시스템 신뢰성을 유지하기 위해 IC의 임피던스와 일치하는 스피커와 자주 짝을 이룹니다.

이중 또는 분할 전원 공급 장치 작동 : TDA2030은 단일 및 듀얼 전원 공급 장치에서 작동하여 설치 중 유연성을 제공 할 수 있습니다.듀얼 공급 설정에서 IC는 균형 전압 레일로 신호를 증폭시킬 수있어 노이즈가 낮아지고 음질이 향상됩니다.공간 또는 비용이 제한된 시스템의 경우 최소한의 성능 손실과 함께 단일 공급을 사용할 수 있습니다.

스피커 캐스케이딩 : TDA2030은 다중 객실 오디오 시스템과 같은 여러 앰프가 서로 연결되는 설정에서 뛰어납니다.이 계단식은 우퍼 또는 트위터를 처리하든 다른 영역이나 스피커에 소리가 고르게 분포되도록합니다.설치하는 동안 균일 한 사운드를 유지하려면 각 앰프의 출력 균형을 유지하고 TDA2030은이를 완벽하게 처리합니다.

TDA2030은 오디오 증폭 회로에서 어떻게 작동합니까?

TDA2030은 명확하고 강력한 사운드를 보장하는 3 단계의 클래스 AB 오디오 앰프입니다.

입력 단계

미디어 플레이어 또는 마이크와 같은 장치의 오디오 신호는 비 반전 입력 인 핀 1에 공급됩니다.커패시터는 일반적으로 소스와 핀 사이에 배치되어 DC 구성 요소를 필터링하여 오디오 신호 만 통과 할 수 있습니다.소음을 방지하기 위해 종종 10k 또는 22k의 저항이 접지됩니다.설치자의 경우 올바른 저항 및 커패시터 값을 선택하면 신호 선명도가 보장되어 나중에 문제 해결이 필요합니다.

전압 증폭 단계

트랜지스터의 푸시 풀 구성을 사용하여 증폭 된 신호가 추가로 증가합니다.이 설정은 오디오 신호의 두 절반이 동일하게 증폭되도록하여 크로스 오버 왜곡이 줄어 듭니다.설치 중에 기술자는 IC의 내부 회로도를 참조하여 신호 증폭을 최적화하거나 결함이있는 트랜지스터를 대체하는 방법을 이해할 수 있습니다.

출력 단계

이 단계에서 신호는 핀 4를 통해 추가 전류로 향상되므로 스피커를 구동합니다.전력 트랜지스터가 높은 하중을 구동 할 때 열이 발생하기 때문에 적절한 열 소산이 필요합니다.적절한 방열판은 열 문제를 방지하는 데 사용되어 장기간 사용하는 동안 시스템이 원활하게 작동하도록합니다.

TDA2030 핀 구성

TDA2030에는 5 개의 핀이 있으며 각각 앰프 기능에서 중요한 역할을합니다.

핀 번호	이름	설명
1	안에	신호 입력
2	nf	부정적인 피드백
3	vee/gnd	부정적인 전력/접지
4	밖으로	산출
5	VCC	긍정적 인 힘

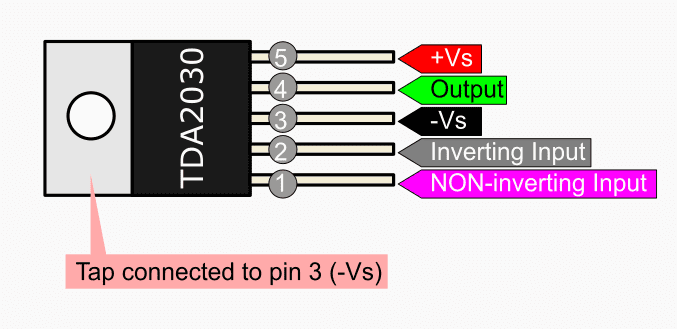

그림 3. TDA2030 핀 번호

-PIN 1 (in) : 오디오 신호가 IC로 들어가는 곳입니다.시스템을 통해 간섭이 증폭 되므로이 핀의 신호 품질에주의를 기울여야합니다.커패시터는 종종 DC 구성 요소를 차단하는 데 사용되며 적절한 접지는 원치 않는 노이즈를 방지합니다.

-PIN 2 (NF) : 부정적인 피드백은 게인을 안정화시키고 전체 출력을 제어하는 ​​데 도움이됩니다.여기에 외부 저항과 커패시터를 연결함으로써 기술자는 최적의 음질을 위해 증폭을 미세 조정할 수 있습니다.

-PIN 3 (VEE/GND) : 이 핀은 접지 또는 음수 전원 연결 역할을합니다.출력을 저하시킬 수있는 소음을 방지하기 위해 견고한 접지가 필요합니다.

- 핀 4 (아웃) : 증폭 된 신호가 스피커로 나오는 곳입니다.이 핀에 의해 운반되는 현재를 고려할 때 품질 배선 및 적절한 열 관리는 전력 손실을 피하고 건전한 무결성을 보장하는 데 도움이됩니다.

-PIN 5 (VCC) : 포지티브 전력 입력 핀.전압 선택이 너무 높기 때문에 전압 선택이 필요합니다. 전압이 IC를 손상시킬 수 있고 너무 낮은 전압으로 인해 증폭이 약합니다.

TDA2030 교체 옵션

TDA2030에는 다음을 포함하여 몇 가지 등가물이 있습니다.

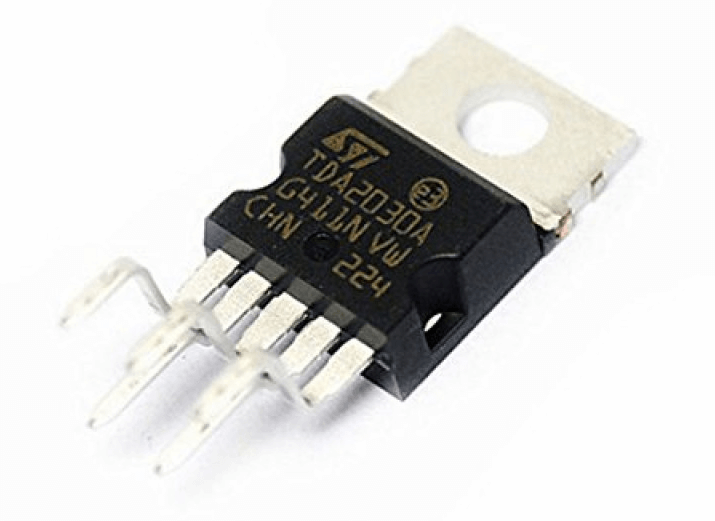

그림 4. TDA2030A

TDA2030A :이 버전은 더 높은 전압 및 전력 출력을 지원하지만 TDA2030은 대부분의 설정에서 TDA2030A를 대체 할 수 있습니다.그러나 TDA2030a는 더 엄격한 전력 조건이 필요하기 때문에 반대가 항상 사실은 아닙니다.

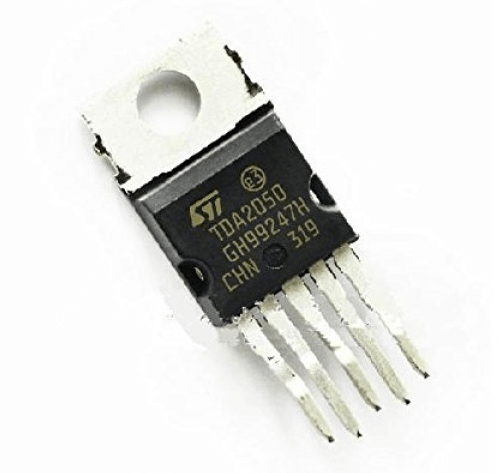

그림 5. TDA2050

TDA2050 : 더 많은 전력을 제공하는 TDA2050은 적절한 냉각으로 최대 50W를 운전할 수 있습니다.더 까다로운 오디오 설정에 적합하지만 신중한 전력 및 열 관리가 필요합니다.

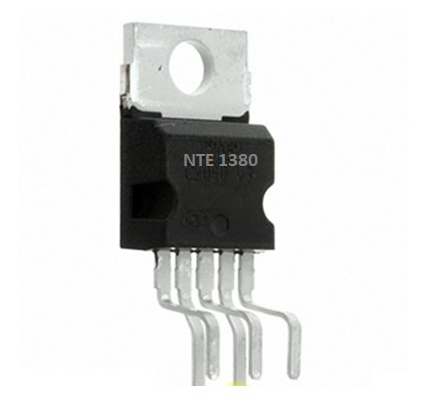

그림 6. NTE1380

NTE1380 : 저전력 대안 인 NTE1380은 일반적으로 작은 휴대용 장치에서 사용됩니다.핀 호환이지만 TDA2030과 동일한 출력을 제공하지 않습니다.

그림 7. LM386

LM386 : 핸드 헬드 라디오와 같은 매우 저전력 응용 프로그램에 사용되는 LM386은 TDA2030을 직접 대체하지 않습니다.높은 출력보다 효율이 더 필요한 배터리 작동 장치에 이상적입니다.

결론

TDA2030은 오디오 증폭 세계에서 신뢰할 수 있고 적응 가능한 구성 요소로 눈에 띄며 최소한의 복잡성으로 강력한 성능을 제공합니다.깨끗한 신호 증폭을 제공하거나, 고전력 출력 관리 또는 통합 보호 회로를 통해 시스템 신뢰성을 보장하든이 IC는 오디오 엔지니어 및 기술자 모두에게 가장 적합한 도구입니다.TDA2030은 여러 해당 및 유연성을 통해 자동차 스테레오에서 상용 설정에 이르기까지 다양한 오디오 시스템에서 귀중한 리소스입니다.적절한 설치 가이드 라인을 따르고 핀아웃 및 운영 매개 변수를 이해함으로써 사용자는 최적의 성능과 장수를 보장하여 TDA2030을 오디오 애플리케이션을위한 선택으로 만들 수 있습니다.
