BD139 트랜지스터 탐색 : 특성, 보완 및 동등한 모델
2024-07-22 12516

목록

BD139의 개요

그만큼 BD139 SOT-32 플라스틱 패키지에 보관 된 양극성 중간 전력 NPN 트랜지스터입니다.비교적 낮은 제조 비용과 높은 수집기 전류로 인해이 트랜지스터는 다양한 전자 회로에서 널리 사용됩니다.우수한 주행 기능은 모터, 고전력 LED 및 릴레이와 같이 최대 1.5A까지로드 구성 요소를 쉽게 구동 할 수 있습니다.

BD139 트랜지스터의 수집기-이미 터 (VCE) 및 수집기 기반 (VCB) 전압도 매우 높기 때문에 전자 회로에서 쉽게 사용할 수 있습니다.또한 트랜지스터의 수집기 소산 전류는 12.5W 정도로 높아 오디오 앰프 회로 설계에 매우 적합합니다.

보완 BD139 트랜지스터

• BD140

동등한 BD139 트랜지스터

• BD169

• BD139G

• BD230

• BD349

• BD791

• MJE242

• 2SC5171

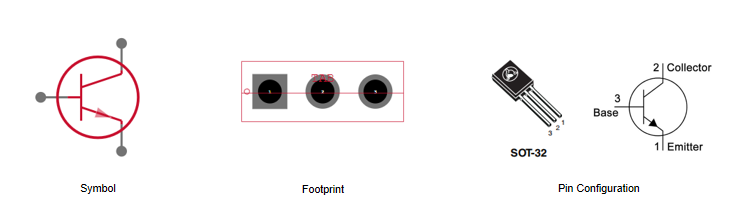

BD139 기호, 발자국 및 핀 구성

BD139 트랜지스터에는 3 개의 핀, 즉 이미 터,베이스 및 수집기가 있습니다.이미 터와 수집기는 패키지의 반대쪽 끝에 있으며베이스는 이미 터와 수집기 사이에 있습니다.

핀 1 (이미 터) : 일반적으로 지상에 연결된 이미 터를 통해 전류 배출

핀 2 (수집가) : 전류는 수집기를 통해 흐르고 일반적으로 부하에 연결됩니다.

핀 3 (기본) : 트랜지스터를 켜거나 끄는 데 사용되는 트랜지스터의 바이어스를 제어합니다.

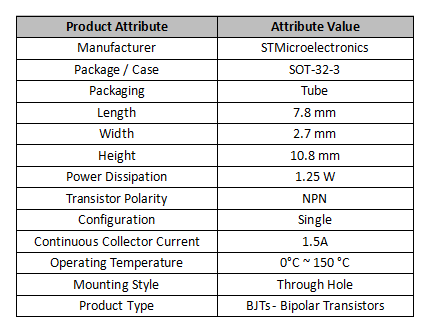

BD139의 기술 매개 변수

BD139의 특징

• 수집기에 미터 및 수집기 기반 전압이 높으며 전자 회로에서 쉽게 사용할 수 있습니다.

• 수집기가 높으면 모터, 고전력 LED, 릴레이 등과 같이 최대 1.5A의 하중을 구동 할 수 있습니다.

• 높은 선형성 : 입력 신호에 왜곡이 거의 없으며 우수한 오디오 재생을 제공 할 수 있습니다.

• 낮은 포화 전압 : BD139는 국가에서 낮은 전압 감소가있어 고전력 부하 응용 프로그램을 주도하는 데 이상적입니다.

• 저음 : BD139는 오디오 신호의 선명도와 품질을 보장하기 위해 노이즈 특성이 낮습니다.

• 오디오 증폭기에 적합 : BD139는 오디오 증폭기 및 드라이버를 위해 특별히 설계되었으므로 오디오 증폭과 관련된 특수 특성이 있습니다.우선, 주파수 응답 특성은 오디오 증폭기의 요구에 맞게 특별히 최적화되어 원래 사운드 신호의 정확성을 보장하여 놀라운 음질 효과를 생성 할 수 있습니다.둘째, BD139의 왜곡 성능도 우수합니다.오디오 신호의 순도를 보장하기 위해 높은 증폭에서 낮은 왜곡을 유지할 수 있습니다.

BD139 트랜지스터의 작동 원리

BD139 트랜지스터는 NPN 유형으로, 2 개의 N- 타입 도핑 된 층 사이에 자리 잡은 p 형 도핑 된 층을 특징으로한다.기본 핀이 접지되면 수집기와 이미 터가 활성화됩니다.그러나 기본 핀에 신호를 적용하면 수집기와 이미 터가 비활성화됩니다.NPN 트랜지스터로서, 1 차 전하 운반체는 전자이다.

기본 핀에 충분한 전류가 적용되면 앞으로 바이어스되고 행동합니다.이 경우 이미 터와 수집기의 최대 전류 소비는 1.5A입니다.전체 트랜지스터에 공급되는 전류가 1.5A에 도달하면 포화가 들어가면 전류가 수집기 전류보다 커야합니다.이미 터와 수집기 사이에 허용 될 수있는 최대 전압은 80V입니다.트랜지스터의 바닥에 대한 현재 입력이 없으면 꺼집니다.이 상태를 차단 상태라고합니다.

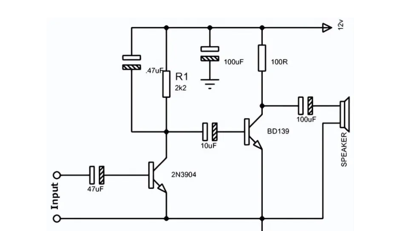

BD139 트랜지스터 전력 증폭기의 회로

위의 그림은 출력 전력이 2W 인 클래스 AB 오디오 파워 앰프를 보여줍니다.BD139 트랜지스터 전력 증폭기 회로는 8Ω 스피커를 구동 할 수 있습니다.그중에서도 스피커 출력 전력은 약 5W입니다.회로는 12V에서 18V 범위의 공급 전압이 필요하며 2N3904 및 BD139를 포함한 2 단계 트랜지스터에 의해 구현됩니다.

표준 이미 터를 구성한 후 입력 신호는 입력 커패시터를 통과하고 다음 단계 트랜지스터 Q2를 구동하기에 충분한 강도로 증폭 될 수 있습니다.Q2는 다시 증폭하고 증폭 된 신호를 출력하여 전체 증폭 공정을 완료합니다.

BD139 트랜지스터의 응용은 무엇입니까?

• 오디오 신호 프로세서 : 오디오 신호의 품질과 효과를 향상시키기 위해 노이즈 게이트, 압축기, 이퀄라이저, 흥분 등과 같은 일부 오디오 신호 프로세서 또는 효과와 함께 사용할 수 있습니다.

• 오디오 프리 앰프 : BD139는 다른 구성 요소와 함께 사용하여 오디오 신호의 진폭과 명확성을 향상시키기 위해 오디오 프리 앰프를 구축 할 수 있습니다.

• 운전 스피커 : BD139는 8Ω 스피커를 구동하기 위해 오디오 앰프의 필수 부분으로 사용될 수 있습니다.출력 전력은 약 5W로 스피커의 소리를 깨끗하고 밝고 왜곡으로 만들 수 있습니다.

• 보완 출력 단계 : 보완 회로의 다른 구성 요소 (예 : PNP 트랜지스터 또는 기타 NPN 트랜지스터)와 함께 사용하여 완전한 오디오 증폭기 출력 단계를 형성 할 수 있습니다.이것은 증폭기의 효율성을 향상시키고 노이즈와 왜곡을 줄입니다.

BD139 트랜지스터의 일반적인 결함

트랜지스터 누출은 심각합니다

먼저 장비를 단단히 설치하고 느슨하지 않은지 확인해야합니다.느슨한 나사가 발견되면 즉시 조임하여 작동 중에 장비가 떨어지거나 흔들리지 않도록하십시오.동시에, 우리는 또한 회로 보드와 연결 라인을주의 깊게 검사하여 손상이나 단락이 있는지 확인해야합니다.이상이 발견되면 장비가 정상적으로 작동하지 않거나 안전 문제를 일으키지 않도록 시간이 지남에 따라 수리 또는 교체해야합니다.

트랜지스터는 신호를 올바르게 증폭시킬 수 없습니다

이는 정적 작동 지점의 부적절한 설정 또는 미세 비안 동등 회로의 비정상적인 작동 때문일 수 있습니다.정적 작업 지점이 부적절하게 설정되어 있다면 제 시간에 조정해야합니다.또한 마이크로 변화 등가 회로가 제대로 작동하는지 확인해야합니다.미세 변형 등가 회로는 트랜지스터 증폭기의 중요한 부분입니다.실패하면 신호 증폭의 효과에 직접 영향을 미칩니다.Micro-Change 등가 회로에 문제가있는 경우 제 시간에 조정하거나 교체해야합니다.

트랜지스터가 심각하게 가열됩니다

장비의 정상적인 작동을 보장하려면 작동 전압 및 전류가 정격 범위 내에 있는지 확인해야합니다.범위를 벗어난 경우 정상으로 되돌리기 위해 조정해야합니다.동시에 방열판이 충분한 지 확인해야합니다.방열판이 충분하지 않으면 방열판 영역을 늘리거나 방열판을 열 전도도로 교체하는 것을 고려할 수 있습니다.

자주 묻는 질문 [FAQ]

1. BD139 트랜지스터는 몇 와트입니까?

포화 전압은 0.5V이고 수집기 터미널 소산 전류는 12.5W이며 높은 수집기-이미 터 및 수집기 기반 전압입니다.BD139는 현재 제한이 1.5입니다.

2. BD139의 최대 기본 전압은 얼마입니까?

회로 에서이 BD139 트랜지스터를 매우 안전하게 실행하려면이 트랜지스터는 80V 이상으로 작동하지 않아야하며 1500ma/1.5A 이상으로 부하를 구동하지 않아야하며 트랜지스터를 통해 적절한 방열판을 사용하십시오.필요한 기본 전류는 적절한 기본 저항을 사용하여 제공 할 수 있습니다.

3. BD139는 어떤 종류의 트랜지스터입니까?

BD139는 SOT-32 플라스틱 패키지에 장착 된 바이폴라 NPN 트랜지스터이며 보완 회로를 사용하는 오디오 증폭기 및 드라이버 용으로 설계되었습니다.

4. BD139의 교체 및 동등한 것은 무엇입니까?

BD139를 BD139G, BD169, BD179, BD230, BD237, BD237G, BD379, BD789, BD791, MJE242, MJE244 또는 MJE722로 교체 할 수 있습니다.

5. BD139는 무엇에 사용됩니까?

BD139는 특히 오디오 애플리케이션에 사용되도록 설계되었습니다.BD139의 게인 값은 최대 250 이며이 숫자는 트랜지스터의 증폭 용량을 정의합니다.수집기 핀을 통해 흐를 수있는 최대 전류는 1.5A이므로 1.5A 이상을 사용하는 하중을이 트랜지스터에 연결할 수 없습니다.
