2SC2328 트랜지스터의 실제 응용
2024-07-22 5483

광범위한 전자 제품 분야에서 트랜지스터는 현대 생활을 정의하는 수많은 장치의 개발 및 운영을위한 기본 기술입니다.이 기사는 오디오 증폭에서 자동차 및 통신 시스템의 신호 처리에 이르기까지 광범위하게 활용 된 NPN BJT 인 2SC2328 트랜지스터의 세부 사항을 파헤칩니다.

목록

트랜지스터의 유형

그림 1 : 양극성 접합 트랜지스터 (BJT)

BJT (Bipolar Junction Transistor) - BJT는 PNP 또는 NPN으로 배열 된 3 개의 반도체 재료로 구성됩니다.기본 터미널에서 작은 전류를 사용하여 수집기와 이미 터 단자 사이의 더 큰 전류를 제어하여 전류를 증폭시킵니다.이로 인해 BJT는 스위칭 및 증폭 작업에 효과적입니다.

그림 2 : 필드 효과 트랜지스터 (FET)

필드 효과 트랜지스터 (FET) - FET는 전기장을 사용하여 반도체 재료의 채널의 전도도를 제어합니다.FETS (Junction FET)의 두 가지 유형이 있습니다 : JFET (Junction FET) : 역 바이어스 정션을 사용하여 채널을 통한 전하 운반체의 흐름을 조절합니다.MOSFET (Metal-Oxide-Semiconductor FET) : 금속 게이트에 전압을 적용하여 전류 흐름을 제어하며, 이는 얇은 산화물 층에 의해 반도체 재료로부터 절연됩니다.

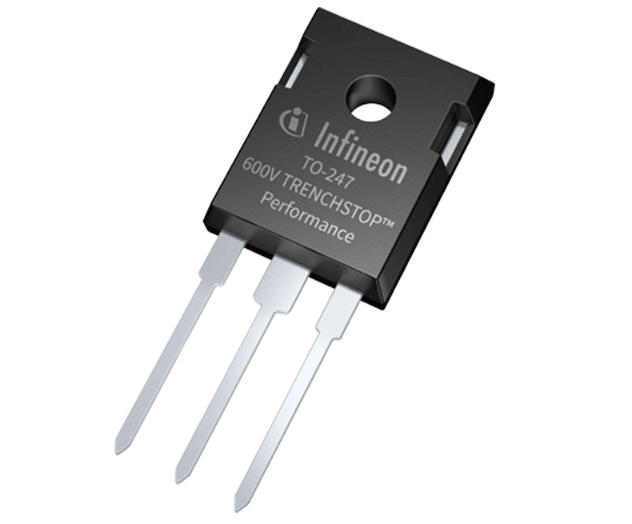

그림 3 : 절연 게이트 바이폴라 트랜지스터 (IGBT)

절연 게이트 바이폴라 트랜지스터 (IGBT) - IGBT는 BJT와 MOSFET의 기능을 결합합니다.절연 게이트를 사용하여 고전류 운반 영역을 관리하여 고전압 및 전류에서 효율적이고 빠른 스위칭을 허용합니다.이로 인해 IGBT는 높은 전력과 속도가 필요한 응용 프로그램에 이상적입니다.

2SC2328 트랜지스터 란 무엇입니까?

2SC2328은 오디오 주파수 증폭기 및 스위칭 회로에서 일반적으로 사용되는 NPN 바이폴라 접합 트랜지스터 (BJT)입니다.중간 정도의 전압 및 전류 수준을 처리하는 기능은 다양한 저전소 전원 응용 분야에 적합합니다.

수집기-이미 터 전압 (VCEO) : 이것은베이스-이미 터 접합부가 열릴 때 수집기-이미 터 접합부에 안전하게 적용 할 수있는 최대 전압입니다.

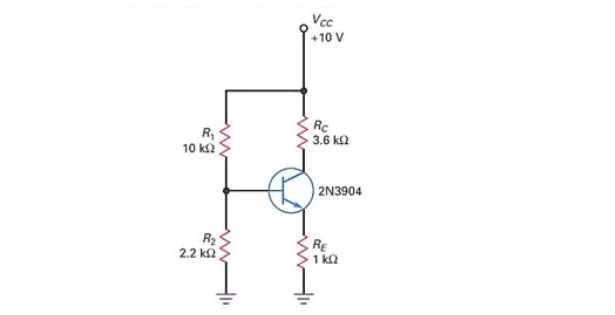

그림 4 : 수집기-이미 터 전압 (VCEO)

수집기 전류 (IC) : 이것은 수집기가 처리 할 수있는 최대 전류입니다.

그림 5 : 수집기 전류 (IC)

전력 소실 (PC) : 이는 트랜지스터가 작동 온도 제한을 초과하지 않고 소산 할 수있는 최대 전력을 나타냅니다.

대역폭 제품 (FT) : 이것은 트랜지스터의 이득이 유니티로 떨어지는 주파수를 측정합니다.

NPN 트랜지스터는 전자와 구멍을 모두 충전 캐리어로 사용합니다.그것은 N 형 반도체의 두 층 (컬렉터 및 이미 터) 사이의 P 형 반도체 (베이스)의 층으로 구성됩니다.

이미 터에 대한 기본에 양의 전압이 적용될 때, 전자는 이미 터에서 수집기로 유입되며, 이는 더 높은 양의 전압에 연결된다.이 설정을 통해 트랜지스터의 전류를 증폭시키는 능력 덕분에 더 큰 전류가베이스보다 컬렉터를 통해 흐를 수 있습니다.

NPN 트랜지스터는 전자를 1 차 캐리어로서 효율적으로 작동 시키며, 이는 이미 터에서 수집기로 이동합니다.이 설계는 전자가 구멍보다 빠르게 움직이기 때문에 NPN 트랜지스터가 전자 회로에 널리 사용되므로 다양한 전자 응용 분야에서 더 빠른 작동과 더 나은 성능을 제공하기 때문입니다.

2SC2328 트랜지스터 애플리케이션

2SC2328 트랜지스터는 오디오 주파수 앰프에 사용되는 오디오 장치와 같은 오디오 전자 장치와 같은 고 충실도 오디오 시스템의 사전 증폭기 단계 및 텔레비전 비디오 처리 회로와 같은 소비자 전자 장치에서 신호를 증폭시킵니다.자동차 산업에서는 스피커에 도달하기 전에 오디오 신호 강도를 높이기 위해 센서 신호와 차량 오디오 앰프를 증폭시키기 위해 전자 제어 장치 (ECU)에 사용됩니다.통신에서는 안테나로 수신 된 약한 신호를 증폭시킵니다.산업 및 전력 전자 장치에서 2SC2328은 모터 제어 회로에 사용되어 운동 속도를 조정하고 효율적인 전력 관리 및 분배를 위해 스위치 레귤레이터를 조정합니다.의료 장비에서는 신호 무결성 유지가 필요한 ECG 기계와 같은 진단 기기에 중점을 둡니다.컴퓨팅 및 네트워킹에서 2SC2328은 컴퓨터 및 네트워킹 장비의 전원 공급 장치에 사용하여 전압 및 전류를 조절합니다.

2SC2328 트랜지스터의 기술 사양

	사양	설명
유형	NPN	유형 트랜지스터의
수집가-이미 터 전압 (VCEO)	약 120V	최고 베이스가 열린 상태에서 수집기와 이미 터 사이의 전압
수집기 현재 (IC)	최고 약 50mA	최고 수집기를 통해 흐를 수있는 전류
이미 터베이스 전압 (Vebo)	최고 약 5V	최고 이미 터와베이스 사이의 전압
수집기 소산 (PC)	약 0.4 w	최고 수집가의 전력 소산
DC 현재 이득 (HFE)	다양합니다. 종종 100-320	그만큼 DC의 게인 계수
이행 주파수 (ft)	위에 100MHz	그만큼 이득이 1로 떨어지는 주파수

2SC2328 트랜지스터를 선택하는 이유？

2SC2328은 빠른 신호 스위칭을 위해 설계되었으므로 디지털 컴퓨팅 및 펄스 회로와 같은 빠른 전환이 필요한 회로에 이상적입니다.이 트랜지스터는 비교적 높은 전압을 처리 할 수있어 오디오 증폭기 및 신호 처리 장비의 전압 증폭 작업에 적합합니다.전류 게인 (베타 값)을 사용하면 2SC2328은 오디오 사전 증폭기 및 무선 트랜시버와 같은 응용 프로그램에 필요한 약한 신호를 효과적으로 증폭시킵니다.범용 트랜지스터로서 간단한 DIY 프로젝트에서 복잡한 산업 응용 프로그램에 이르기까지 다양한 전자 회로에서 사용할 수 있습니다.포화 전압이 낮 으면 트랜지스터가 "온"상태에있을 때 전력 손실이 감소하여 스위칭 응용 프로그램의 효율성이 높아집니다.작은 패키지로 제공되는 2SC2328은 소형 전자 장치 및 공간 제한 응용 프로그램에 적합합니다.신뢰성과 내구성으로 유명한 2SC2328은 전자 장치의 수명과 성능을 보장합니다.

2SC2328 트랜지스터에 대한 대안

2N3904 -2N3904는 2SC2328보다 약간 낮은 전압 및 전류를 처리하는 일반 목적 NPN 트랜지스터입니다.가용성과 저렴한 비용으로 인해 인기가있어 다양한 응용 프로그램에 적합합니다.

BC547 -BC547은 2SC2328에 비해 유사한 전압을 관리하지만 약간 낮은 전류를 관리하는 또 다른 NPN 트랜지스터입니다.일반적으로 작은 신호 증폭 및 전환 작업에 사용됩니다.

2N2222 -이 트랜지스터는 2SC2328과 유사한 전압 등급을 가지지 만 더 높은 전류 및 전력 소실을 처리 할 수 ​​있습니다.따라서보다 까다로운 응용 프로그램에 적합합니다.

BC337 -BC337은 전압 및 전류 등급 측면에서 2SC2328과 비슷하며 대부분의 회로에서 직접 대체 할 수 있습니다.일반적인 목적 증폭 및 전환에 널리 사용됩니다.

SS9014 -SS9014는 2SC2328과 유사한 특성을 가진 일반 목적 NPN 트랜지스터이므로 저전력 응용 프로그램에 적합합니다.

2SC2328 트랜지스터의 안전하고 효율적인 사용

먼저, 전압, 전류 및 전력의 최대 등급에 대해 항상 데이터 시트를 참조하십시오.이러한 등급을 초과하면 트랜지스터가 손상되어 회로 고장을 유발할 수 있습니다.

둘째, 트랜지스터에 허용되는 방열판을 보장하십시오.과열은 수명을 줄이거 나 즉시 실패 할 수 있습니다.방열판으로의 열전달을 개선하는 데 필요한 경우 열 화합물을 사용하십시오.

그런 다음 적절한 바이어싱은 이상적인 성능을 달성하고 열 런 어웨이 조건을 방지합니다.사양에 따라베이스에 미터 및베이스 수집기 전압을 설정하십시오.

또한 회로에 저항을 배치하여 기본 전류를 제한하십시오.이것은 트랜지스터를 과도한 전류로부터 보호하여 손상을 일으킬 수 있습니다.

다음으로 트랜지스터가 단단히 장착되어 있는지 확인하십시오.느슨한 연결은 불안정한 작동 또는 물리적 스트레스 손상으로 이어질 수 있습니다.

트랜지스터 케이스가 내부적으로 리드에 연결된 경우, 단락을 방지하기 위해 히트 싱크 또는 전도성 표면에서 올바르게 분리되어 있는지 확인하십시오.

커패시터 누출 또는 표류 저항과 같은 구성 요소 고장으로 인한 문제를 피하기 위해 고품질 보완 구성 요소를 사용하는 것이 주목할 만합니다.

마지막으로, 트랜지스터 및 주변 구성 요소에 스트레스, 과열 또는 노화의 징후가 정기적으로 검사됩니다.회로 무결성 및 성능을 유지하는 데 필요한 구성 요소를 교체하십시오.

결론

2SC2328 모델의 상세한 분석에 의해 입증 된 트랜지스터는 현대 전자 제품 및 디지털 계산 분야에서 주요한 것이며, 오늘날의 기술 중심 세계를 유도하는 전력 및 데이터의 흐름을 배열합니다.기술 탐사는 트랜지스터가 기본 소비자 전자 장치에서 산업 시스템에 이르기까지 모든 것에 손상되지 않는 방식을 보여줍니다.이 기사는 운영 핵심 및 다양한 유형의 트랜지스터를 언로드 할뿐만 아니라 다양한 부문의 실제 구현을 보여 주어 다목적 성과 견고성을 강조합니다.우리가 트랜지스터 기술의 미래를 고려할 때, 지속적인 발전과 적응은 의심 할 여지없이 전자 환경을 계속 형성하고 재정의 할 것입니다.

자주 묻는 질문 [FAQ]

1. 트랜지스터가 NPN인지 PNP인지 어떻게 결정합니까?

트랜지스터가 NPN 또는 PNP인지 확인하려면 다이오드 테스트 모드로 설정된 멀티 미터를 사용하십시오.빨간색 프로브를 중간 핀 (베이스)에, 검은 색 프로브를 외부 핀 중 하나 (이미 터 또는 수집기)에 놓습니다.NPN 트랜지스터의 경우, 빨간색 프로브가베이스에 있고 검은 색 프로브가 이미 터에있을 때 멀티 미터는 판독 (일반적으로 0.6 ~ 0.7V)을 표시합니다.리버스 프로브 연결에는 읽기가 표시되지 않아야합니다.PNP 트랜지스터의 경우, 조건은베이스의 빨간색과 이미 터의 검은 색으로 읽지 않지만 반전시 읽기는 반대되지 않습니다.

2. 어떤 트랜지스터를 사용할 것인지 아는 방법은 무엇입니까?

트랜지스터를 선택할 때 회로의 전류 및 전압 요구 사항과 스위칭 속도, 전력 소실 및 물리적 크기를 고려하십시오.트랜지스터가 처리 해야하는 최대 전류 및 전압을 확인하여 시작하십시오.트랜지스터의 최대 등급 이이 값을 초과하는지 확인하십시오.고속 스위칭이 필요한 경우 고주파수 및 저축 용량이있는 트랜지스터를 찾으십시오.

3. PNP 트랜지스터 대신 NPN을 사용할 수 있습니까?

PNP 트랜지스터 대신 NPN을 사용할 수 있지만 회로 수정이 필요합니다.NPN 및 PNP 트랜지스터는 다른 바이어스와 함께 작동합니다.NPN 트랜지스터는 양의베이스-이미 터 전압을 필요로하는 반면, PNP는 음의베이스-이미 터 전압이 필요합니다.이러한 차이를 수용하기 위해 회로, 특히 전류 흐름 및 바이어스 전압의 방향을 조정해야합니다.

4. 좋은 트랜지스터를 어떻게 테스트하거나 결정합니까?

트랜지스터를 테스트하려면 다이오드 테스트 모드에서 멀티 미터를 사용하고 각 접합부 (베이스 이미 터 및 기본 수집기)를 개별적으로 테스트하십시오.기능적 NPN의 경우 양수 리드가베이스에 있고 이미 터 또는 수집기의 네거티브가있을 때 전방 전압 강하 (약 0.6V)를 예상하십시오.역 연결은 읽지 않아야합니다.PNP 판독 값은 반대입니다.

5. 개방형, 단락 및 누출 트랜지스터를 어떻게 식별합니까?

멀티 미터로 테스트 할 때 하나 이상의 접합부에서 연속성이 없습니다.

양방향으로 두 핀 (베이스, 컬렉터, 이미 터) 사이의 연속성 또는 매우 낮은 저항 판독 값을 보여줍니다.

접합부의 역 바이어스 조건에서 예상치 못한 일반적으로 소형, 전압 또는 저항 판독 값을 보여 주므로 흐름이 완전히 차단되지 않음을 나타냅니다.
