NE555P 타이머 IC : 기능, 핀 구성 및 작업 원칙
2024-07-22 12013

이 기사에서는 다음과 같이 소개됩니다 NE555P 다양한 필드에서 응용 프로그램을 찾는 통합 회로 칩.그 기능과 응용 프로그램에 대해 알게 된 후이 칩을 깊이 이해하고 실제 프로젝트에 더 잘 적용 할 것입니다.

목록

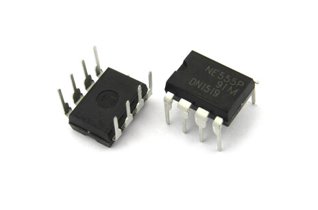

NE555P 설명

NE555P는 타이머, 펄스 발전기 및 발진기와 같은 전자 장비에 일반적으로 사용되는 통합 회로 칩입니다.지연 또는 모노스트 가능한 작동 모드에서 타이밍 간격은 단일 외부 저항 및 커패시터 네트워크에 의해 정확하게 제어됩니다.Astable 작동 모드에서는 두 개의 외부 저항과 외부 커패시터를 사용하여 주파수 및 듀티 사이클을 독립적으로 제어 할 수 있습니다.

이 회로에는 임계 값 비교기, 트리거 비교기, RS 플립 플롭, 재설정 입력, 방전 및 출력을 포함한 6 개의 부분으로 구성된 24 개의 트랜지스터, 2 개의 다이오드 및 17 개의 저항이 포함되어 있습니다.8 핀 구성을 특징으로하며 전자 회로에 쉽게 통합하기 위해 통과 통과를 사용합니다.최대 0.5MHz의 주파수 범위 내에서 작동하는 NE555P는 시간 유지, 펄스 폭 변조 및 발진기 회로의 효율을 보여줍니다.적응성은 4.5V에서 16V 사이의 공급 전압 범위에 의해 더욱 강화되어 다양한 전자 시스템에서 다양한 전력 요구 사항에 대한 유연성을 제공합니다.

교체 및 등가

• ICM7242IPAZ

• NE555N

• NE555PSLE

• SA555P

NE555P 타이머의 기능은 무엇입니까?

• 진동 모드 또는 모노스트 가능한 모드에서 작동 할 수 있습니다.

• 타이밍 정확도가 높고 온도 안정성이 우수합니다.

• 출력 터미널에는 공급 전류가 많으며 다양한 자동 제어 하중을 직접 구동 할 수 있습니다.

• 광범위한 작동 전원 공급 장치 전압 범위가 있으며 TTL 및 CMOS와 같은 논리 회로와 함께 사용할 수 있습니다.다시 말해, 출력 레벨 및 입력 트리거 레벨은 이러한 논리 시리즈의 높은 상태와 낮은 상태와 결합 할 수 있습니다.

• 기본 저항 및 커패시터 만 사용하여 특정 진동 지연 기능을 달성 할 수 있습니다.이 지연의 범위는 몇 마이크로 초에서 몇 시간에 이르기까지 광범위합니다.

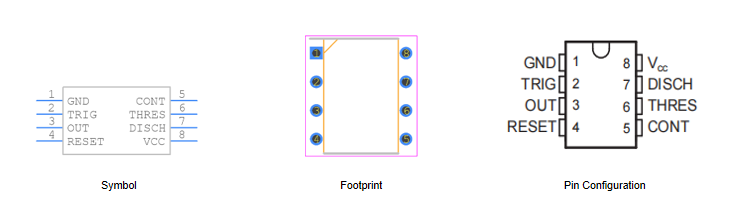

NE555P 타이머의 기호, 발자국 및 핀 구성

NE555P의 기호, 발자국 및 핀 구성은 아래 그림에 나와 있습니다.

총 8 개의 핀이 있으며 이름과 기능은 다음과 같습니다.

핀 1 (지상) : 이것은 일반적으로 회로 공통 접지에 연결된 접지 와이어입니다.

핀 2 (트리거 포인트) :이 핀은 NE55를 트리거하는 기간입니다.트리거 신호의 상단 모서리 전압은 2/3 VCC보다 크기 때문에 하단 가장자리는 1/3 VCC보다 낮아야합니다.

PIN 3 (출력) : 시간이 시작되면 출력 핀은 555의 전압 기간 동안 공급 전압보다 1.7 볼트의 높은 전위로 이동합니다. 사이클이 끝나면 출력은 A로 돌아갑니다.약 0 볼트의 낮은 레벨.높은 잠재력에서 최대 출력 전류는 약 200mA입니다.

핀 4 (재설정) :이 핀으로 전송 된 낮은 로직 레벨은 타이머를 재설정하고 출력을 낮은 레벨로 되돌립니다.일반적으로 포지티브 전원 공급 장치에 연결되거나 사용되지 않은 상태로 유지됩니다.

핀 5 (컨트롤) :이 핀을 사용하면 트리거 및 게이트 전압을 외부 전압으로 변경할 수 있습니다.이 입력은 타이머가 안정 또는 진동 작업에서 작동 할 때 출력 주파수를 변경하거나 조정하는 데 사용될 수 있습니다.

핀 6 (재설정 잠금) : 잠금 장치를 재설정하고 출력을 낮추십시오.이 동작은이 핀의 전압이 1/3VCC 미만에서 2/3VCC 이상으로 이동할 때 시작됩니다.

핀 7 (배출) :이 핀은 기본 출력 핀과 동일한 전류 출력 기능이 있습니다.출력이 켜져 있으면 낮고 접지에 대한 임피던스가 낮습니다.출력이 꺼지면 높고 지상에 대한 임피던스가 높습니다.

PIN 8 (VCC) : 이것은 555 타이머 IC의 포지티브 전압 단자입니다.공급 전압 범위는 4.5V ~ 16V입니다.

NE555P 타이머의 응용은 무엇입니까?

• 알람 : 예를 들어, 알람 소리를 내기 위해 스피커를 구동하거나 경보 기능을 달성하기 위해 릴레이 또는 기타 장치를 제어하여 알람을 만드는 데 사용할 수 있습니다.

• 펄스 폭 변조 (PWM) : NE555P를 사용하여 모터 제어, LED 밝기 조정 등을위한 PWM 신호를 생성 할 수 있습니다.

• 펄스 생성기 : NE555P는 펄스 신호를 생성하는 데 사용될 수 있습니다.저항 및 커패시터 값을 조정하면 다른 펄스 폭과 주파수를 달성 할 수 있습니다.

• 전압 제어 발진기 : 외부 전압으로 주파수를 조정할 수있는 전압 제어 발진기를 구축하는 데 사용할 수 있습니다.

• 발진기 : 또한 신호 소스 또는 시계 소스로 사용되는 특정 주파수 및 진폭이있는 사인파 및 사각형 파와 같은 신호를 생성하는 발진기로 사용될 수 있습니다.

• 플래시 컨트롤러 : 정확한 플래시 타이밍을 달성하기 위해 사진 및 플래시 제어 회로에 일반적으로 사용됩니다.

• 타이머 : 타이머, 지연 시스템 및 클록 회로와 같은 다양한 응용 분야에서 타이머 역할을하여 시간 간격을 측정 할 수 있습니다.

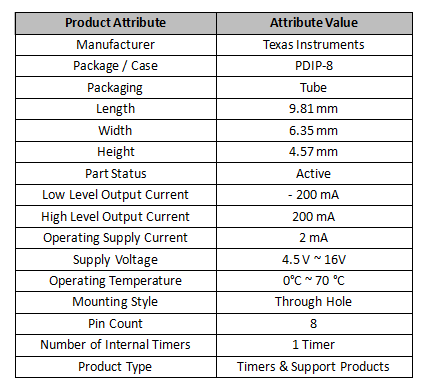

NE555P 타이머의 기술 매개 변수

NE555P 타이머의 작동 원리 및 회로도

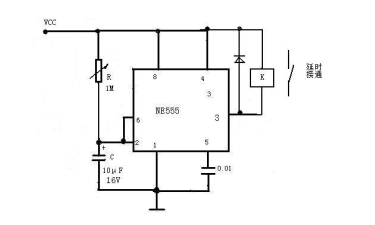

커패시터 및 저항으로 구성된 RC 회로를 통해주기적인 펄스를 생성하여 타이머, 펄스 발전기 및 발진기와 같은 기능을 실현합니다.다음으로, 우리는 NE555P의 작동 원리 다이어그램과 회로도를 자세히 소개하기위한 예제로 간단한 LED 플래시 회로를 취합니다.

이 회로는 NE555P 칩을 타이머로 사용하여 저항 및 커패시턴스를 조정하여 LED 플래싱 효과를 달성합니다.커패시터 C1 및 저항 R1은 펄스의 주파수 및 듀티 사이클을 제어하는 ​​데 사용되는 RC 회로를 형성합니다.R2와 LED는 출력 포트입니다.NE555P 칩은 LED를 켜고 끄기 위해 출력 전압을 제어합니다.

NE555P 칩의 작동 원리는 다음과 같습니다.

시동 시작 : 회로가 시작되면 커패시터 C1이 충전되기 시작하고 전압이 점차 증가합니다.

비교 임계 값에 도달 : 커패시터 C1의 전압이 비교 임계 값 (VCC*2/3)에 도달하면 NE555P 칩은 높은 레벨을 출력하고 동시에 배출 튜브를 끄려면 커패시터가 충전을 중단합니다.

재설정 임계 값에 도달 : 커패시터 C1의 전압이 재설정 임계 값 (VCC*1/3)으로 떨어지면 NE555P 칩은 낮은 레벨을 출력하고 동시에 배출 튜브를 열어 커패시터가 배출을 시작합니다.

사이클 타이밍 : 커패시터 C1의 전압이 비교 임계 값 아래로 떨어지면 NE555P 칩은 충전주기를 다시 시작하여주기 펄스를 형성합니다.

NE555P와 NE555의 차이점은 무엇입니까?

NE555P 및 NE555는 실제로 동일한 칩입니다.차이점은 패키지에 있습니다.NE555는 일반적으로 PCB의 자동화 된 생산에 적합한 SOP-8 패치 패키지를 채택합니다.NE555P는 빵 보드에 사용하기에 적합한 DIP-8 플러그인 패키지를 사용합니다.전자 애호가의 경우 전자 생산 또는 실험을 수행 할 때 NE555P 또는 NE555N을 선택하는 것이 좋습니다.이 두 가지 모두 플러그인 패키지이며 용접에 더 편리합니다.제품 디자이너의 경우 SOP-8 패키지 NE55를 사용하여 PCB 보드의 영역을 줄일 수 있습니다.

NE555P와 NE555N의 차이점은 무엇입니까?

NE555N 및 NE555P는 NE555 시리즈의 다른 특정 모델입니다.패키지 형태와 매개 변수 범위가 다릅니다.일반적으로 NE555N은 DIP 패키지 양식을 채택하므로 브레드 보드의 실험 설계에 적합합니다.NE555P는 듀얼 인라인 패키지입니다.칩을 마더 보드에 더 잘 고정시키는 데 도움이되는 여분의 핀이 제공됩니다.

또한 NE555N 및 NE555P의 작동 전압 범위도 다릅니다.NE555N의 작동 전압 범위는 4.5V ~ 16V이고, NE555p의 작동 전압 범위는 3V ~ 18V를 포함합니다.따라서 적절한 모델과 패키지를 선택하려면 칩 애플리케이션을 고려해야합니다.

NE555P 타이머의 장단점은 무엇입니까?

NE555p의 장점

높은 신뢰성 : 간단한 내부 구성을 자랑하며 광범위한 작동 전압 범위를 특징으로하여 탁월한 신뢰성과 연장 된 수명을 보장합니다.

높은 정확도 : NE555P는 타이밍 정확도가 높고 안정적인 성능을 가지므로 대부분의 회로 설계의 요구를 충족시킬 수 있습니다.

안정적인 출력 : 안정적이고 신뢰할 수있는 정사각형 파, 직사각형 파 및 삼각형 웨이브 신호 출력을 제공 할 수 있으며 다양한 회로 설계에 적합합니다.

광범위한 작동 전압 범위 : 작동 전압 범위는 4.5V ~ 16V이므로 다른 전원 공급 장치 조건에서 정상적으로 작동 할 수 있습니다.

NE555p의 단점

대량 전력 소비 : NE555P는 성능이 우수하지만 전력 소비는 비교적 커서 더 높은 전력 소비가 필요한 일부 애플리케이션에 제한이있을 수 있습니다.

디지털 신호 입력을 지원하지 않습니다. 아날로그 신호 입력 만 지원합니다.디지털 신호 입력이 필요한 일부 애플리케이션의 경우 추가 변환 회로가 필요할 수 있습니다.

출력 주파수는 온도 및 전원 공급 장치 전압에 취약합니다. NE555P의 출력 주파수는 비교적 안정적이지만 여전히 온도 및 전원 공급 장치 전압의 변화에 ​​영향을 받으므로 일부 고 정밀 응용 분야를 제한 할 수 있습니다.

자주 묻는 질문 [FAQ]

1. NE555P의 최대 전압은 얼마입니까?

출력 회로는 최대 200mA까지 전류를 가라 앉히거나 소싱 할 수 있습니다.5V ~ 15V의 공급에 대해서는 운영이 지정됩니다.

2. NE555P의 교체 및 동등한 것은 무엇입니까?

NE555P를 NE555N, NE555PSLE 또는 SA555P로 교체 할 수 있습니다.

3. NE555P의 기능은 무엇입니까?

이 장치는 정확한 시간 지연 또는 진동을 생성 할 수있는 정밀 타이밍 회로입니다.시간 지연 또는 모노 안정 작동 모드에서, 시간이 정한 간격은 단일 외부 저항 및 커패시터 네트워크에 의해 제어됩니다.

4. NE555P는 무엇을합니까?

Chips 555는 신호 생성 및 타이머에 사용되는 통합 회로 제품군입니다.시간 지연 또는 모노스트 가능한 모드 작동에서 시간 간격은 저항 및 외부 커패시터로 제어 될 수 있습니다.

5. NE555N과 NE555P의 차이점은 무엇입니까?

NE555N은 일반적으로 4.5V ~ 16V의 전압 범위 내에서 작동합니다.이 범위는 광범위한 저전압 전압 응용 프로그램에 적합합니다.NE555P는 일반적으로 4.5V에서 18V 사이의 약간 더 넓은 작동 전압 범위를 갖습니다.
