PAM8610 앰프 : 핀 구성, CAD 모델 및 기능 개요
2024-10-30 5668

Diodes Incorporated로 제작 된 PAM8610은 정교한 DC 볼륨 제어 기능에 대해 언급 된 강력한 10W 스테레오 클래스 D 오디오 증폭기를 나타냅니다.이 앰프는 뛰어난 오디오 명확성으로 뛰어나서 최소한의 총 고조파 왜곡+노이즈 (THD+N) 및 낮은 전자기 간섭 (EMI)을 제공하여 인간의 감정과 공명하는 정확한 음질을 보장합니다.

목록

PAM8610의 향상된 개요

그만큼 PAM8610 소음 간섭이 최소화 된 채널 당 10W의 출력을 제공하여 우수한 사운드 경험을위한 욕구를 충족시키기 위해 설계된 고급 오디오 증폭기입니다.이는 다양한 환경 내에서 청각 피난처를 찾는 개인과 공명하는 청각 선명도를 보장합니다.DC 볼륨 컨트롤을 사용하면 상세한 사운드 변조를 허용하여 다양한 리스너 선호도 및 응용 프로그램 요구를 충족시켜 복잡한 음향 설정에서 숙련 된 사운드 밸런싱을 요구하는 시나리오에 특히 유용합니다.PAM8610은 매력에 추가하여 과전류, 열 및 단락 보호와 같은 보호 기능으로 강화됩니다.이러한 메커니즘은 장치의 신뢰성을지지하고 보안 감각을 장려하며, 이는 도전적인 조건에서 흔들리지 않는 오디오 성능을 추구하는 사람들에게 기쁘게 생각합니다.

PAM8610의 핀 구성

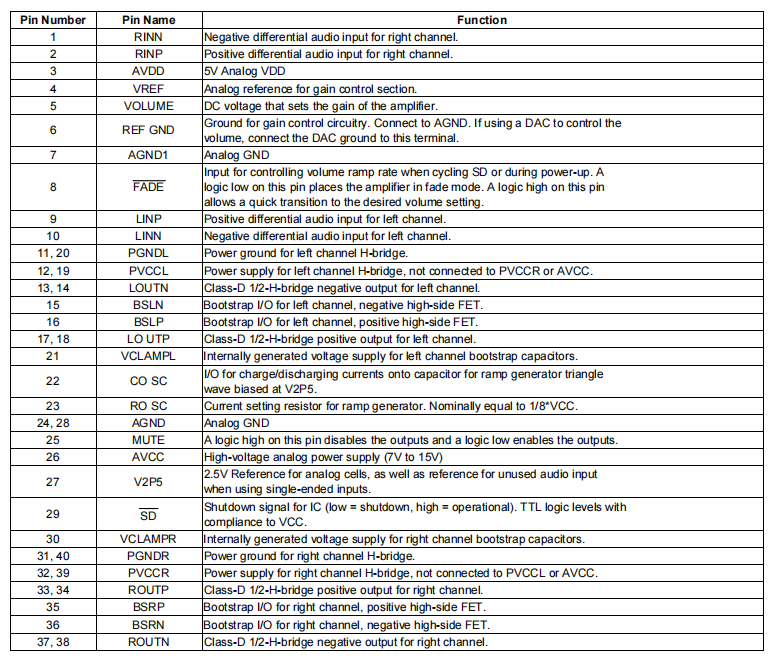

PAM8610 앰프의 40 핀 레이아웃은보다 세련되고 통합 된 설계 가능성으로가는 경로를 제공합니다.각 핀은 뚜렷한 역할을 담당하여 앰프가 얼마나 효과적으로 작동하고 성능을 향상시키는지를 형성합니다.

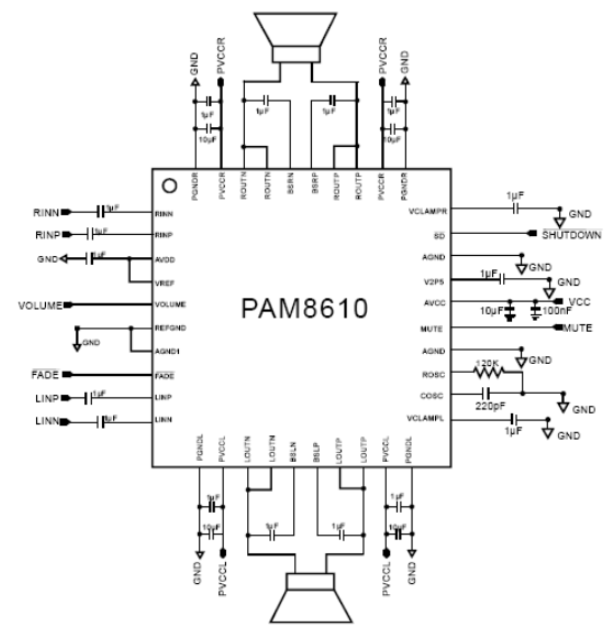

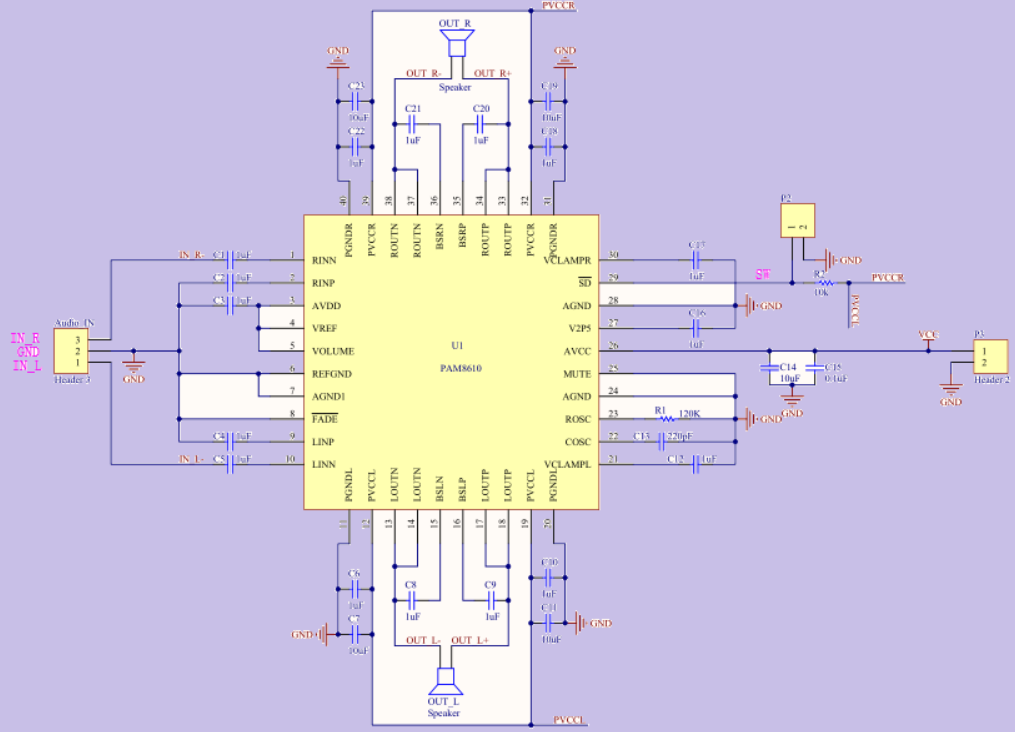

PAM8610의 개략도

PAM8610의 CAD 모델

발자국

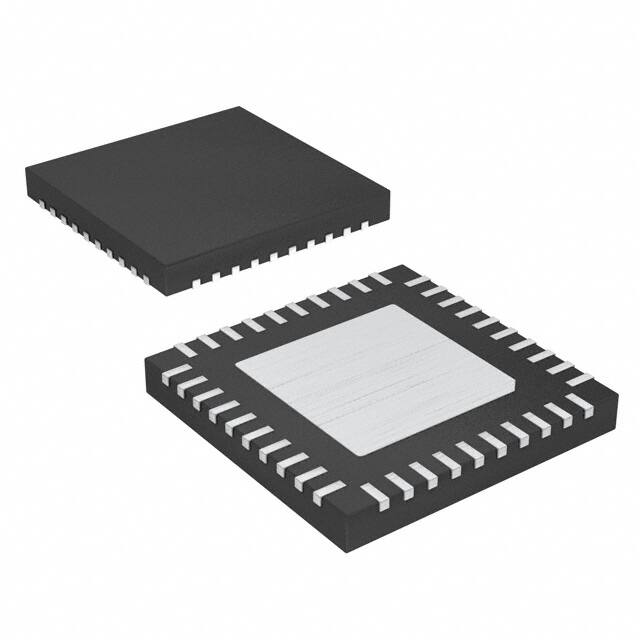

CAD 모델

PAM8610의 특징

전력 출력 및 노이즈 제어

이 장치는 13V 공급 장치로 8Ω에서 강력한 10W 출력을 제공하며 모두 -90dB의 눈에 띄게 낮은 노이즈 레벨을 유지합니다.이로 인해 홈 오디오 시스템 및 공개 주소 설정과 같이 오디오 명확성이 깊이 감사하는 시나리오에 특히 적합합니다.

제어 및 보호를위한 통합 기능

셧다운, 음소거 및 페이드와 같은 기능을 제공하여 사용자에게 오디오 출력에 대한 매혹적인 수준의 제어 수준을 제공합니다.이는 시스템 유연성을 향상시키고 개인 사용자 정의를 가능하게합니다.또한, 과전류 및 온도에 대한 보호 메커니즘은 장치의 수명 및 신뢰성을 보호하여 차량의 고급 안전 기능이 사용자에게 보안 감각을 가져다주는 방식과 유사합니다.

소음 억제 및 전력 효율

팝 노이즈 억제의 통합은 갑작스러운 오디오 중단을 제거하여 청취 경험을 크게 향상시킵니다.정지 전류 드로우가 낮은 전류 드로우와 함께이 장치는 에너지 효율을 극대화하기 위해 제작되어 배터리 작동 시나리오에 이상적으로 환경 발자국을 최소화합니다.

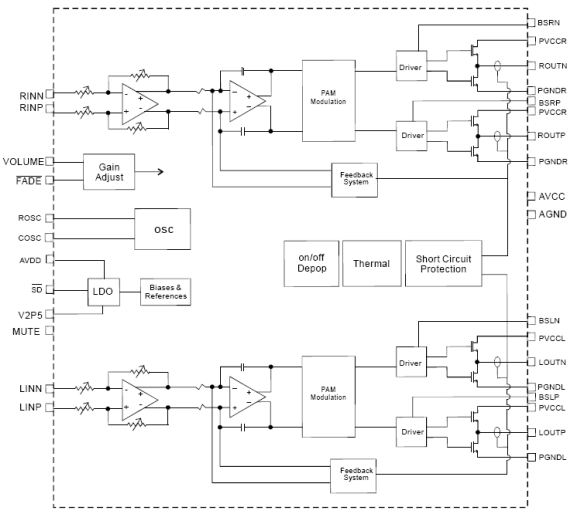

PAM8610의 기능 블록 다이어그램

PAM8610의 사양

Diodes는 PAM8610TR 기술 사양, 속성, 매개 변수 및 PAM8610TR을 통합 한 다이오드와 유사한 사양을 갖는 부품을 통합했습니다.

유형	매개 변수
공장 리드 타임	19 주	산	표면 마운트
장착 유형	표면 마운트	패키지 / 케이스	40-wfqfn 노출 패드
작동 온도	-20 ° C ~ 85 ° C TA	포장	테이프 & 릴 (TR)
게시	2013	JESD-609 코드	E3
pbfree 코드	예	부품 상태	활동적인
수분 감도 수준 (MSL)	1 (무제한)	ECCN 코드	귀 99
유형	클래스 d	터미널 마감	무광택 주석 (SN)
HTS 코드	8542.39.00.01	전압 - 공급	7V ~ 15V
피크 리플 로우 온도 (셀)	260	Time@Peak Reflow 온도 용량 (S)	40
기본 부품 번호	PAM8610	출력 유형	2 채널 (스테레오)
전원 공급 장치 거부 비율 (PSRR)	60dB	최대 출력 전력	10W
최대 출력 전원 X 채널 @ load	10W x 2 @ 8 Ω	특징	데포, 음소거, 단락 및 열 보호, 셧다운, 볼륨 제어
방사선 경화	아니요	ROHS 상태	ROHS3 준수

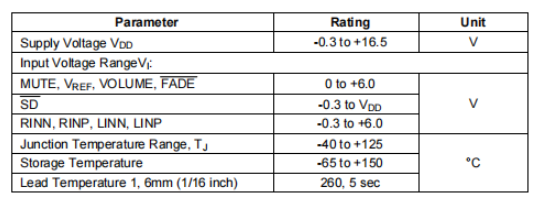

PAM8610의 절대 최대 등급

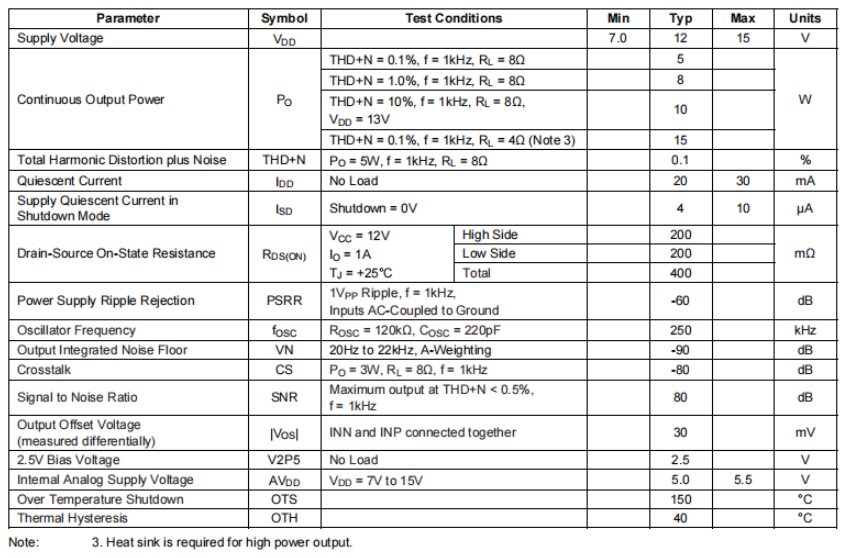

PAM8610의 전기 특성

PAM8610의 응용

현대 기술의 다목적 응용

설계 및 효율성으로 인식 된 다양한 기술은 평평한 패널 디스플레이, 멀티미디어 스피커 시스템 및 악기를 포함한 수많은 응용 분야에 원활하게 짜여져 있습니다.

플랫 패널 디스플레이 에서이 기술의 소형 특성은 더 매끄러운 디자인의 생성을 촉진하여 성능을 희생하지 않고 미적 매력을 향상시킵니다.예를 들어, 텔레비전과 모니터는 놀라운 선명도와 생생한 색상을 자랑하여 시야 경험을 깊이 매력적인 것으로 바꿉니다.많은 시청자들은 이러한 생생한 디스플레이에 의해 더욱 매혹되어 콘텐츠에 완전히 흡수됩니다.

멀티미디어 시스템의 오디오 성능 향상

멀티미디어 스피커 시스템의 독창적 인 디자인은 우수한 오디오 품질과 에너지 효율성을 제공합니다.그들의 작고 강력한 기술은 풍부하고 깊은 소리를 내며 풍성한 홈 엔터테인먼트를 제공합니다.가정 극장에서 균형 잡힌 분명한 사운드 스케이프는 영화와 음악의 즐거움을 높입니다.애호가들은 이전에 기존 시스템에서 눈에 띄지 않은 사운드에서 새로운 세부 사항을 자주 발견합니다.

악기 디자인 발전

악기와 관련하여 혁신적인 디자인은 음질과 연극 성을 향상시킵니다.일렉트릭 기타와 키보드는 톤 정확도와 내구성이 향상되어 눈에 띄게 진행되었습니다.음악가들은 종종 신뢰성과 성능 일관성이 향상되어 스튜디오 세션과 라이브 쇼에서 중추적 인 역할을합니다.

PAM8610의 전형적인 응용

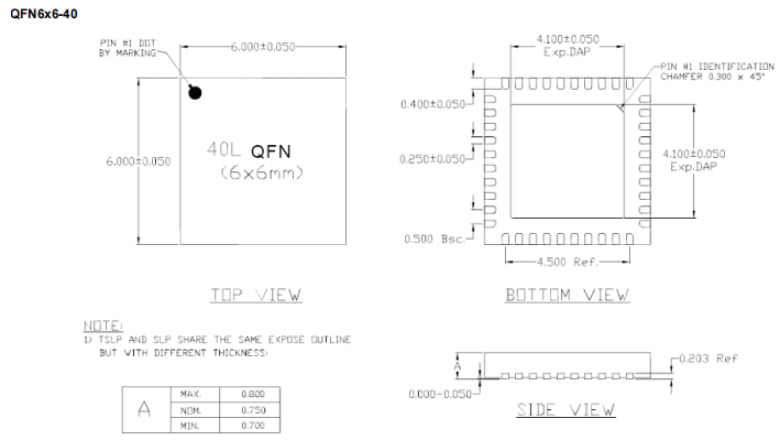

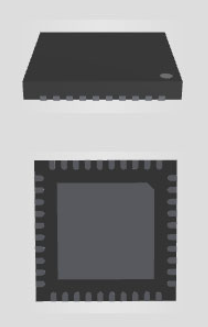

PAM8610 패키지

PAM8610의 제조업체

Diodes Incorporated는 반도체 영역 내에서 중요한 힘으로 소비자 전자 장치 및 자동차 부문과 같은 다양한 시장 요구를 해결하는 포괄적 인 솔루션을 제공합니다.창의성과 유연성에 대한 전략적 시너지 효과를 통해 그들은이 지속적으로 변화하는 분야에서 리더로서 자신을 확고하게 자리 매김했습니다.
