AC 커패시터 배선 색상에 대한 궁극적 인 가이드 : 알아야 할 모든 내용
2024-06-25 68195

AC 커패시터는 복잡한 HVAC 시스템에서 큰 역할을합니다. 이러한 구성 요소는 압축기 및 팬 모터와 같은 주요 부품의 시작 및 지속적인 작동을 위해 존재하기 때문입니다.AC 커패시터는 배터리와 비슷하지만보다 복잡한 방식으로 전기 에너지를 저장 및 배출 할 때 이러한 모터를 시작하고 안정화해야 할 때 정확하게 저장 및 배출합니다.동일한 값은 이러한 커패시터의 올바른 설치 및 배선이며, 특정 연결을 나타내는 색상으로 구성된 와이어를 사용하여 강조된 프로세스입니다.각 와이어 색상은 임의의 선택 일뿐 만 아니라 올바른 연결을 수행하는 데 중요한 역할을하며 최적의 시스템 성능에 필요한 완벽한 에너지 흐름을 용이하게합니다.AC 커패시터 배선 색상의 숙달은 안전 표준을 준수하면서 모든 시스템의 설치 기능을 보장하기 위해 이러한 코드를 심도있게 이해해야합니다.

목록

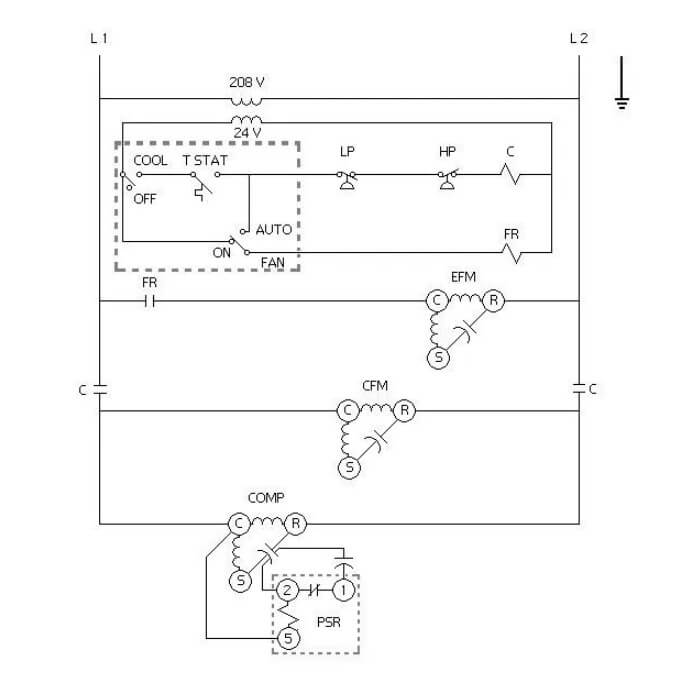

그림 1 : 공장 AC 회로도는 시간과 비용을 절약 할 수 있습니다.

AC 커패시터 배선 색상 소개

커패시터는 에어컨 시스템의 주요 부품으로 압축기 및 팬 모터에 전원을 공급하는 에너지 저장 장치 (시스템 작동을위한 키 구성 요소) 역할을합니다.이 장치는 전기 에너지를 저장하고 신생 기업 서지를 제공하는 배터리와 유사하게 모터 효율을 향상시키기 위해 주문시를 출시합니다.오작동하는 커패시터는 에어컨 시스템의 전반적인 성능을 심각하게 저하시킬 수 있습니다.

AC 커패시터의 적절한 배선은 시스템의 운영 구성 요소로 저장된 에너지를 안전하고 효과적으로 전송할 수 있으므로 중요합니다.와이어는 단순히 식별을위한 것이 아니라 필요한 기능 목적을 제공하기 위해 색상으로 코딩됩니다.이 색상 코딩의 숙달은 설치, 유지 보수 또는 수리의 참여에 도움이 될 수 있습니다.이 지식은 각 연결이 올바르게 이루어 지도록하여 최적의 기능을 위해 모든 구성 요소를 정렬하고 전기 오해와 관련된 위험을 완화합니다.이러한 색상 코드를 이해하고 적용하면 시스템 무결성 및 운영 안정성을 유지하는 데 필요한 정확하고 안전한 설정이 가능합니다.

다른 유형의 AC 커패시터

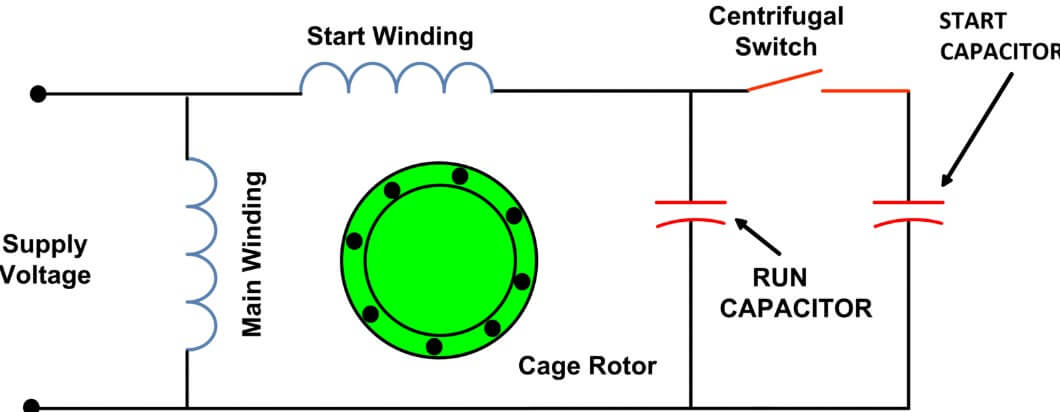

그림 2 : 커패시터 배선을 시작하고 실행하십시오

에어컨 시스템에서, 커패시터는 주로 두 가지 유형으로 분류되며, 각각의 모터 작동 단계를 위해 설계된 두 가지 유형으로 분류됩니다. 즉, 커패시터 시작 및 실행.

커패시터를 시작하십시오

모터의 초기 활성화가 모터의 초기 정적 저항 또는 관성을 극복하는 데 필요한 고 에너지 펄스를 전달하는 데 큰 도움이됩니다.이 전력 파열은 짧아서 모터를 시작하도록 추진하고 다른 시스템 구성 요소가 작동 할 수있는 지점에 빠르게 도달합니다.모터가 특정 작동 속도를 달성 한 후, 시작 커패시터는 회로에서 자동으로 분리됩니다.이 커패시터는 일반적으로 더 높은 커패시턴스 값을 가지고있어 모터의 작동을 시작하는 빠르고 강력한 에너지 방전에 대한 수요를 처리 할 수 ​​있습니다.

커패시터를 실행하십시오

모터가 작동하면 실행 커패시터가 인수됩니다.모터가 시작된 후 분리 된 시작 커패시터와 달리, 실행 커패시터는 모터의 작동주기 전체에서 활성 상태로 유지됩니다.모터의 속도와 안정성을 유지하는 데 도움이되는 꾸준하고 진행중인 전류를 제공합니다.이를 통해 효율적인 성능을 보장하고 운동 속도의 변동을 줄이면 마모 및 비 효율성이 발생할 수 있습니다.런 커패시터는 START 커패시터와 비교적 낮은 커패시턴스 값을 가지며, 이는 모터의 진행중인 작업을 지원하는 연속적이지만 덜 강렬한 전원 공급 장치를 제공하는 데 가장 적합합니다.

에어컨 시스템 용 커패시터를 선택하고 설치할 때 특정 시스템 요구 사항을 선택하는 데 도움이 될 수 있습니다.이 프로세스에는 모터 유형, 시스템 구성 및 예상 작동 부하의 세부 계산 및 평가가 포함됩니다.각 커패시터가 기능에 적절하게 적합하도록 보장하는 것은 시스템 성능을 극대화하는 데 큰 역할을합니다.이러한 구성 요소의 적절한 제어는 효율성을 향상시킬뿐만 아니라 전력을 제공하는 모터의 수명을 연장시킵니다.

일반적인 AC 커패시터 와이어 색상 및 의미

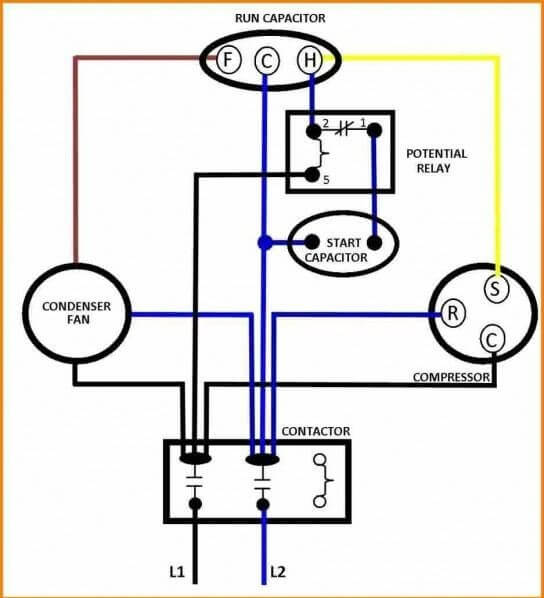

그림 3 : AC 커패시터 배선 다이어그램

AC 커패시터의 배선 시스템의 각 와이어 색상은 에어컨 기능 및 안전 성능에서 큰 역할을합니다.

갈색 와이어

브라운 와이어는 팬 모터에 전원을 공급하는 데 큰 역할을하며 HVAC 시스템 전반의 공기 순환에 필요합니다.올바른 연결이 필요합니다.오해 또는 단절은 공기 순환을 심각하게 저하시켜 시스템의 효율성과 편안함 수준에 직접 영향을 줄 수 있습니다.이 와이어는 팬 모터의 지정된 터미널에 단단히 연결되어 있으며, 이는 일반적으로 설치 또는 유지 보수 중에 오류를 피하기 위해 명확하게 표시됩니다.

노란색 와이어

이 와이어는 냉매 순환을 담당하는 핵심 구성 요소 인 압축기에 전원을 공급하므로 냉각 공정이 필요합니다.노란색 와이어가 압축기에 올바르게 연결되어 있는지 확인하면 시스템이 공간을 효과적으로 식히는 능력에 도움이 될 수 있습니다.느슨하거나 잘못된 연결은 압축기의 기능을 손상시켜 차선 냉각과 시스템의 변형을 증가시켜 조기 마모 또는 고장을 초래할 수 있습니다.

일반적인 와이어

종종 시스템에 접지를 제공하는 데 도움이되는 일반적인 와이어 인 Colored Black.전기 회로를 완료하여 결함 전류의 경로를 제공하고 장치의 전기 설정을 안정화시킵니다.이 연결은 에어컨 시스템의 전반적인 안전성과 안정성을 향상시켜 전기 사고를 방지하고 장치가 안전한 매개 변수 내에서 작동하도록합니다.

배선 색상 코드를 이해하고 정확하게 구현하는 것이 유리합니다.이러한 엄격한 프로세스는 배선 다이어그램에 대한 각 연결을 두 번 확인하고 테스트 장비를 사용하여 시스템을 전환하기 전에 모든 연결이 안전하고 올바르게 배치되도록합니다.

AC 커패시터 배선 색상 코드

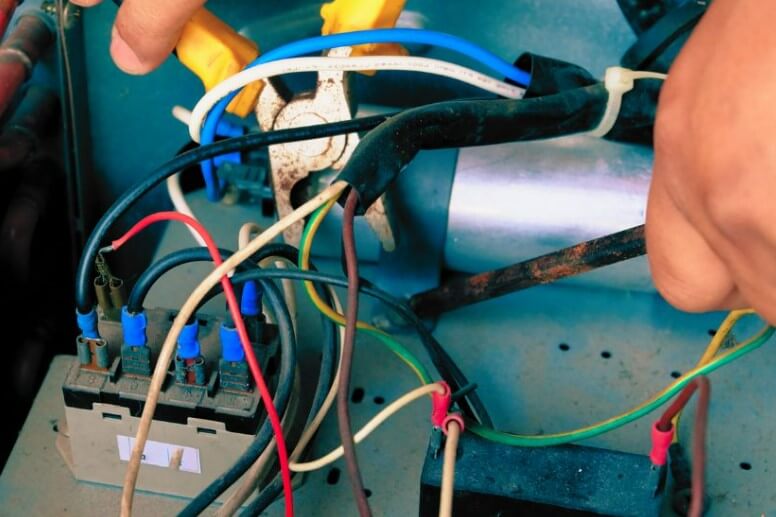

그림 4 : 커패시터 와이어를 구별하는 방법

AC 커패시터의 배선 색상 코드는 HVAC 시스템 설치 및 유지 보수의 주요 측면으로 안전하고 올바른 연결을위한 특정 정보를 제공합니다.각 와이어 색상은 시스템 내에서 특정 기능적 역할을 나타냅니다.

갈색

이 와이어는 일반적으로 팬 모터에 연결됩니다.팬 모터가 효과적으로 작동하는 데 필요한 전력을 수신하여 시스템 내 공기 순환에 중요한 역할을합니다.

노란색

이 와이어는 압축기 용으로 지정됩니다.에어컨 시스템의 냉각 과정의 핵심 인 냉장주기를 유도하는 데 도움이됩니다.

공통 (보통 검은 색)

종종 "공통"와이어라고 불리우며 일반적으로 접지 와이어 역할을합니다.전류에 적합한 반환 경로를 제공하고 전원 공급 장치를 안정화시켜 안전을 보장하고 전기 결함의 가능성을 줄입니다.

커패시터를 연결할 때는 이러한 색상 코드를 신중하게 준수해야합니다. 오해는 비 효율성, 구성 요소의 마모 증가 또는 위험 조건을 포함한 심각한 시스템 오작동으로 이어질 수 있기 때문입니다.이러한 확립 된 코드에 따라 각 와이어의 정확하고 체계적인 연결은 시스템의 신뢰성과 효율적인 작동을 제공하는 데 도움이됩니다.

추가 배선 색상

표준 색상 코드 외에도 AC 시스템은 특정 제조업체 설계 또는 시스템 요구 사항을 수용하기위한 추가 와이어 색상을 포함 할 수 있습니다.

• 검은색:이 색상은 팬 모터의 일반적인 연결에 자주 사용됩니다.팬 모터의 전기 회로를 완료하는 중립 경로 역할을하여 적절하고 안전한 작동을 보장합니다.

• 갈색:이 와이어는 또한 팬 모터의 커패시터에 연결되어 시동 중에 정확한 전력 향상을 제공하여 효율적인 팬 작동을 보장합니다.

• 하얀색: 일반적으로 압축기 모터의 공통 터미널에 연결된이 와이어는 압축기 작동을위한 신뢰할 수있는 전기 연결을 확립하여 안정성과 효율을 보장하는 데 중요한 역할을합니다.

• 보라: 압축기 모터의 시작 와인딩에 종종 지정된이 와이어는 압축기 작동을 시작하기 위해서는 압축기를 시작하는 데 필요한 초기 에너지를 제공합니다.

이러한 V ariat 이온을 이해하면 설치, 유지 보수 또는 문제 해결 작업 중에 효과적인 해석 및 배선 구성을 적용 할 수 있습니다.이러한 와이어의 적절한 식별 및 연결은 시스템에 큰 성능과 안전을 제공 할 수 있습니다.각 와이어의 역할 및 연결 지점을 설명하는 상세한 회로도에 따라 모든 구성 요소가 시스템의 전기 네트워크에 올바르게 통합되도록합니다.

AC 커패시터의 목적 이해

AC 커패시터는 에어컨 시스템에서 압축기 및 팬 모터와 같은 심각한 부품의 작동을 시작하고 유지하기 때문에 큰 역할을합니다.이 커패시터는 주요 전기 에너지를 저장 및 배출하여 이러한 구성 요소에 전원을 공급하여 기능합니다.커패시터가 제공하는 활성화는 단순한 푸시가 아닙니다.모터를 시작하여 관성에서 운영 상태로 전환하는 정확하게 시간이 걸린 부스트입니다.

커패시터의 선택은 주로 시작 및 실행 커패시터로 차별화 된 다양한 AC 시스템의 특정 요구 사항에 맞게 사용자 정의됩니다.시작 커패시터는 압축기와 팬 모터의 정적 관성을 극복하는 데 필요한 강력한 초기 에너지 서지를 제공하여 신속하게 활성화하도록 설계되었습니다.이러한 모터가 가동되고 실행되면 역할은 커패시터를 실행하는 것으로 바뀌어 모터가 부드럽게 작동하고 일관된 성능을 유지할 수 있도록 연속적이고 안정적인 에너지 흐름을 제공합니다.

에어컨의 작동 효과는이 커패시터에 크게 의존합니다.부재시 시스템은 시작에 어려움이나 지연이 발생하여 운영 효율성과 원하는 환경 조건을 유지하는 능력을 손상시킵니다.따라서 이러한 커패시터를 이해하고 유지하면 에어컨 장치의 신뢰성과 효율성을 보장하는 데 도움이 될 수 있습니다.

표준 및 비표준 색상 안내서에 대한 포인터

대부분의 AC 커패시터 설치는 표준 색상 코드 세트를 따르지만 V ariat 이온은 다른 제조 공정 또는 지역 규범으로 인해 발생할 수 있습니다.비표준 컬러 코드가 발생할 때는 NEC (National Electric Code) 또는 IEC (International Electric Code)와 같은 제조업체의 배선도 또는 참조 권위있는 지침을 참조하십시오.이를 통해 AC 장치가 올바르게 연결되어 안전 및 운영 안정성을 향상시킵니다.장비 고장이나 안전 위험을 초래할 수있는 오해를 방지하기 위해 이러한 표준에 맞춰야합니다.

AC 듀얼 커패시터 배선 다이어그램

시작 및 실행 커패시터의 기능을 단일 장치로 통합하는 듀얼 커패시터는 배선 프로세스를 간소화하고 전체 시스템 효율성을 향상시킵니다.듀얼 커패시터의 배선 설정을 이해하면 HVAC 시스템 내에서 올바른 기능을 보장하는 데 도움이 될 수 있습니다.

공통 (보통 검은 색):이 와이어는 전원에 연결되어 전체 커패시터의 접지 경로 역할을하여 전기 시스템에서 안정성과 안전성을 제공합니다.

• 갈색:이 와이어는 팬 모터에 직접 연결됩니다.팬 모터의 작동을 효율적으로 시작하고 유지하기 위해 필요한 에너지를 전달하는 데 도움이 될 수 있습니다.

• 노란색:이 와이어는 압축기에 부착되어 시스템 내 냉각 기능에 필요한 냉장주기를 담당합니다.

• 빨간색: 종종 표준 설정에서 연결되지 않은 상태로 남겨 둡니다.빨간색 와이어는 대체 구성 또는 향후 수정을위한 예비 역할을합니다.

이중 커패시터의 배선 다이어그램에 따라 이러한 와이어의 정확한 연결이 필요합니다.각 와이어는 모터 오작동 또는 완전한 시스템 종료를 포함 할 수있는 작동 장애를 피하기 위해 해당 터미널에 올바르게 부착됩니다.배선 다이어그램은 설치 또는 유지 보수 중에 가이드로 사용됩니다.연결이 정확하고 안전하다는 것을 확인하기 위해 멀티 미터로 연속성 검사를 수행하여 시스템의 전기 프레임 워크 내에서 듀얼 커패시터 기능을 최적으로 확인했습니다.

AC 커패시터의 일반적인 문제

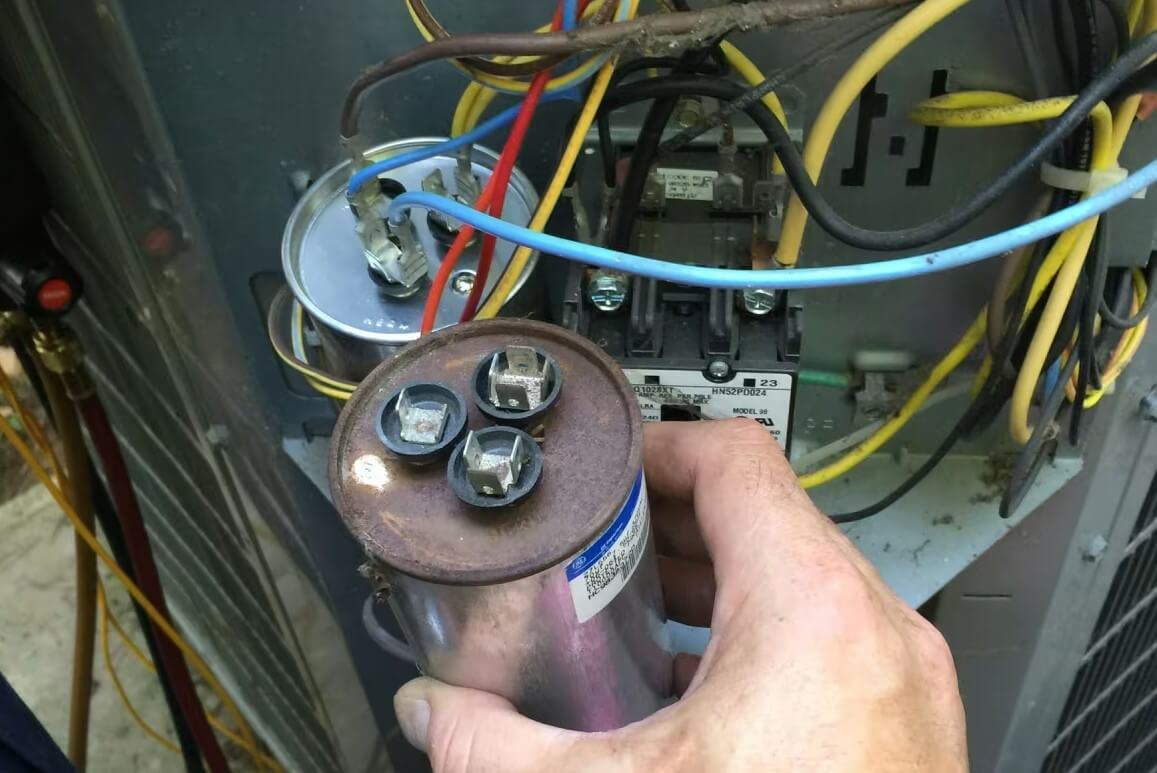

그림 5 : AC 커패시터를 식별하고 교체하는 방법

AC 커패시터는 에어컨 시스템의 성능과 안전에 영향을 줄 수있는 몇 가지 문제가 있습니다.

부적절한 배선

잘못되거나 느슨한 배선 연결은 커패시터의 기능을 방해하여 잠재적 안전 위험과 시스템 오작동을 초래할 수 있습니다.이 문제는 종종 부적절한 설치 또는 유지 보수 관행으로 인해 발생하며 커패시터 터미널에 대한 와이어 연결을 철저히 검사하여 진단 될 수 있습니다.

과열

커패시터는 과도한 주변 온도, 고전압 또는 과부하로 인해 과열 될 수 있습니다.과열은 커패시터의 재료를 분해하여 수명이 단축되고 최종 실패가 발생할 수 있습니다.과열 징후에는 변색 된 케이싱 또는 왜곡 또는 용융 된 외관이 포함됩니다.

물리적 손상

커패시터에서 붓기, 부풀어 오거나 누출과 같은 증상은 분명한 실패의 지표입니다.이러한 물리적 기형은 일반적으로 커패시터 내의 전해질 파괴 또는 성분 고장으로 인한 내부 가스 축적으로 인해 발생하므로 추가 시스템 손상을 방지하기 위해 즉각적인 교체가 필요합니다.

낮은 커패시턴스 값

정격 커패시턴스 값을 충족하지 않는 커패시터는 멀티 미터로 정기 테스트를 통해 탐지 할 수있는 일반적인 문제입니다.커패시턴스가 낮을수록 커패시터가 모터에 필요한 시작 및 실행 부스트를 제공하지 않아 전체 시스템의 효율성과 성능에 영향을 미칩니다.

이러한 문제에 대한 신속한 식별 및 시정 조치는 에어컨 시스템의 효율성 및 운영 안전을 유지하는 데 유리합니다.육안 검사 및 커패시턴스 테스트를 포함한 정기적 인 유지 보수 점검은 커패시터 악화의 초기 징후를 감지하고 더 심각한 합병증으로 이어지기 전에 해결하기위한 효과적인 전략입니다.검사 우선 순위를 정하면 지속적인 신뢰성을 보장하고 시스템의 수명을 연장 할 수 있습니다.

AC 커패시터를 다룰 때 안전 예방 조치

AC 커패시터를 안전하게 처리하면 부상을 예방하고 유지 보수 및 서비스 작업이 사고로 이어지지 않도록 할 수 있습니다.다음은 엄격하게 따라야하는 주요 안전 프로토콜입니다.

에어컨 시스템에서 작업을 시작하기 전에 모든 전원이 완전히 차단되도록하십시오.이것은 전기 충격을 예방하는 첫 번째이자 가장 필요한 단계입니다.

커패시터를 처리하기 전에 멀티 미터를 사용하여 커패시터가 완전히 배출되었는지 확인하십시오.커패시터는 전원이 꺼진 후에도 충전을 유지하여 전기 충격의 위험을 초래할 수 있습니다.

항상 적절한 개인 보호 장비를 착용하십시오.여기에는 우발적 인 충격 및 기타 신체적 부상으로부터 보호하기위한 절연 장갑 및 안전 고글이 포함됩니다.

맨손으로 커패시터의 터미널을 만지지 마십시오.전원이 꺼지고 커패시터가 배출 되더라도 단열 손잡이가있는 도구를 사용하여 연결을 풀거나 조여집니다.

이러한 안전 조치를 준수하면 커패시터 유지 보수 또는 교체 중 사고의 위험을 줄일 수 있습니다.이 프로토콜에 따라 에어컨 시스템의 안전성과 무결성을 보장 할 수 있습니다.정기적 인 안전 교육 업데이트 및 준수 점검은 커패시터 처리 중에 높은 수준의 안전성을 유지하는 것이 좋습니다.

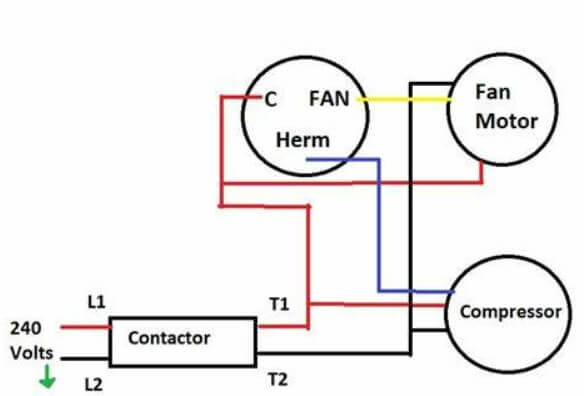

그림 6 : AC 커패시터 배선 다이어그램 및 연결 절차

AC 커패시터를 테스트하는 방법?

AC 커패시터 테스트는 에어컨 시스템의 신뢰성과 효율성을 보장하는 주요 유지 보수 절차입니다.이 프로세스는 잠재적 인 커패시터 문제를 효과적으로 진단하기 위해 안전 프로토콜을 정밀하고 준수해야합니다.간소화 된 단계는 다음과 같습니다.

AC 시스템의 전원을 끄십시오

전기 충격의 위험을 제거하기 위해 시스템에 완전히 전원이 꺼져 있는지 확인하십시오.테스트 또는 유지 보수가 수행되기 전에 따라야하는 주요 안전 단계입니다.

멀티 미터로 정전 용량을 측정하십시오

커패시턴스 측정 기능이 포함 된 멀티 미터를 사용하십시오.멀티 미터를 적절한 커패시턴스 모드로 설정하고 테스트 리드를 커패시터의 터미널에 연결하십시오.이 단계는 정확한 판독 값을 보장하고 다중 계량계와 커패시터의 손상을 피하기 위해 신중한 취급이 필요합니다.

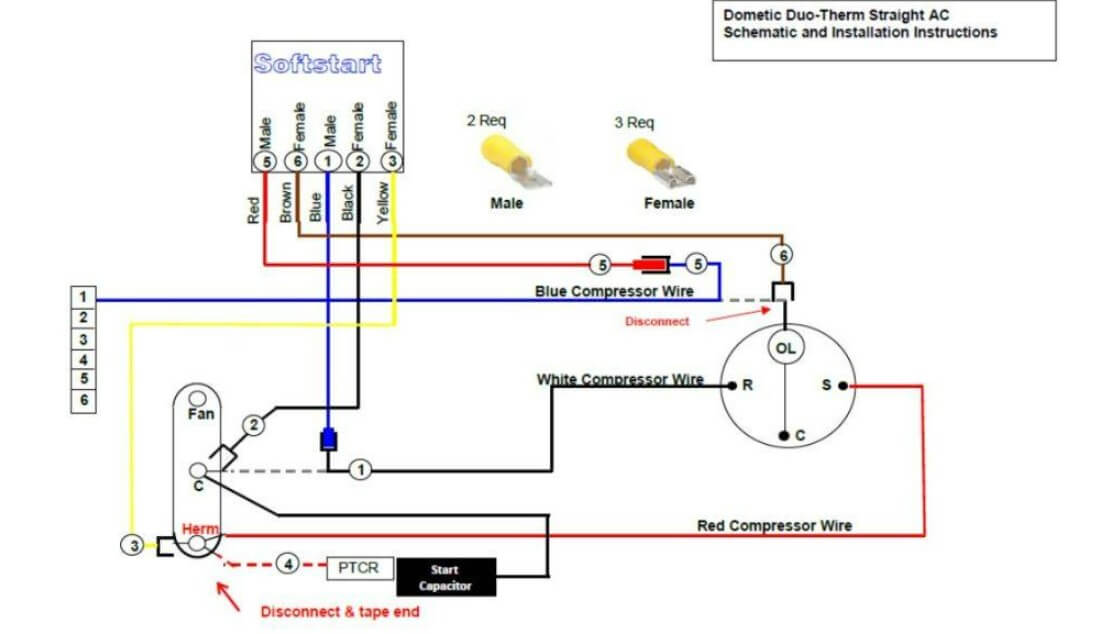

그림 7 : AC 커패시터 배선 문제 해결 및 설치

커패시턴스 값을 비교하십시오

멀티 미터에서 커패시턴스 판독 값을 얻은 후이 값을 제조업체가 제공 한 사양과 비교하십시오.커패시터는 최적의 기능을 보장하기 위해 제조업체의 권장 커패시턴스 범위를 충족하거나 초과해야합니다.판독 값이 이러한 매개 변수를 벗어나면 커패시터 마모 또는 고장과 같은 잠재적 인 문제를 나타냅니다.

AC 커패시터의 정기적 인 테스트는 커패시터가 약화되거나 실패한다는 신호를 조기에 감지 할 수 있으므로 관련이 있습니다.이 사전 예방 적 접근 방식은보다 심각한 시스템 문제가 발생하기 전에 유지 보수 및 교체를 예약하는 데 도움이 될뿐만 아니라 에어컨 장치의 전반적인 수명 및 효율성에도 기여합니다.커패시터 성능을 추적하고 교체가 필요한시기를 예측하기 위해 시간이 지남에 따라 이러한 값을 문서화하여 시스템 관리를 최적화하고 다운 타임을 줄입니다.

적절한 설치의 중요성

AC 커패시터의 올바른 설치는 에어컨 시스템의 안전성과 효율성을 보장하는 데 도움이 될 수 있습니다.커패시터가 제대로 설치되지 않으면 시스템은 운동 고장, 과열 및 심각한 전기 위험과 같은 심각한 결과에 직면 할 수 있습니다.이러한 문제는 시스템 성능을 방해 할뿐만 아니라 구조와 탑승자 모두에게 심각한 안전 위험을 초래합니다.

시스템이 안정적이고 안전 규범 내에서 작동하도록 보장하기 위해 인증 된 HVAC 기술자를 포함하는 것이 좋습니다.이 전문가들은 엄격한 안전 표준과 운영 프로토콜을 준수하도록 교육을 받았습니다.그들의 전문 지식에는 다양한 커패시터의 특정 배선 요구 사항을 이해하고 모든 연결이 안전하고 정확한지 확인하는 것이 포함됩니다.전기 연속성 및 커패시턴스 레벨을 측정하기 위해 특수 도구를 사용하여 시스템이 완전히 활성화되기 전에 예상되는 모든 기능을 보장합니다.

에어컨 시스템의 설치 및 정기 유지 보수를 위해 공인 기술자를 참여 시키면이 장치가 수명 동안 효율적으로, 안정적으로, 안전하게 작동 할 것이라는 안심이됩니다.또한 로컬 전기 코드 및 제조업체 가이드 라인을 준수하여 값 비싼 수리 또는 교체를 방지하고 무효 보증을 피할 수 있습니다.

HVAC 커패시터 배선 : 팁 및 요령

효과적인 HVAC 커패시터 배선은 에어컨 시스템의 최적 성능과 안전을 보장해야합니다.배선 프로세스를 향상시키기위한 주요 팁과 요령은 다음과 같습니다.

• 제조업체의 배선 사양을 준수하는 데 도움이 될 수 있습니다.이 지침은 각 모델의 고유 한 요구 사항을 고려하여 시스템의 효율성과 안전성을 최대화하도록 설계되었습니다.

• 연결을 작성하기 전후의 다중 미터로 항상 커패시터를 테스트하십시오.이를 통해 커패시터가 올바르게 작동하고 예상 전기 하중을 처리 할 수 ​​있습니다.사전 및 후 연결을 모두 테스트하면 설치가 커패시터의 성능을 손상시키지 않았 음을 확인합니다.

• 유지 보수 또는 시스템 수정 중에 와이어를 분리하기 전에 각 와이어에 명확하게 레이블을 지정하십시오.이는 혼란을 방지하고 각 와이어가 올바른 터미널에 다시 연결되도록하여 시스템 기능이나 안전에 영향을 줄 수있는 오류의 위험을 줄입니다.

• 각 연결에 올바른 게이지와 와이어 유형을 사용하십시오.오른쪽 와이어 크기는 과열 또는 전압 방울없이 전류를 처리하는 데 필요하며, 이는 비 효율성 또는 잠재적 위험을 초래할 수 있습니다.

이 단계는 커패시터가 올바르게 설치되어 HVAC 시스템의 전반적인 효과를 지원하는 데 도움이 될 수 있습니다.

적절한 AC 커패시터 배선 색상의 중요성

AC 커패시터 배선 색상을 이해하고 올바르게 적용하면 에어컨 시스템의 안전성과 효율성을 향상시킬 수 있습니다.커패시터가 팬 모터 및 압축기와 같은 주요 구성 요소의 시작 및 지속적인 작동을 효과적으로 지원하려면 정확한 배선이 필요합니다.이러한 구성 요소는 정확하고 신뢰할 수있는 커패시터 연결을 통해서만 가능합니다.

설치 및 지속적인 유지 보수 중 정기 테스트 및 안전 프로토콜에 대한 엄격한 준수는 시스템 성능을 손상시킬 수있는 오작동을 피하기 위해 유리합니다.이러한 관행은 잠재적 인 문제를 조기에 식별하여 비용이 많이 드는 수리를 방지하고 시스템의 운영 수명을 연장하는 데 도움이됩니다.올바른 배선 관행의 중요성을 강조함으로써 에어컨 장치가 효율적이고 안전하게 작동하여 궁극적으로 장비 무결성을 보호하고 기능을 최적화하도록합니다.

결론

AC 커패시터 배선 색상을 올바르게 이해하고 구현하는 것은 단순한 기술 지식을 초월합니다. 이는 에어컨 시스템의 안전, 효율성 및 신뢰성을 보장하는 첫 번째 측면입니다.이러한 배선 표준을 엄격하게 적용하고 커패시터를 정기적으로 테스트하면 위험을 완화하고 시스템의 내구성을 확장하며 효율성을 유지하여 HVAC 시스템에 대한 투자를 보호 할 수 있습니다.본질적으로 AC 커패시터 배선 색상의 정확한 이해와 적용은 기술 지침을 준수하는 것이 아니라 에어컨 시스템의 전체적인 무결성, 성능 및 안전을 보장하는 것입니다.

자주 묻는 질문 [FAQ]

1. AC 커패시터를 잘못 사용하면 어떻게됩니까?

AC 커패시터의 잘못된 배선은 몇 가지 주목할만한 문제로 이어질 수 있습니다.첫째, 에어컨 시스템이 오작동을 일으킬 수 있습니다.압축기 또는 팬 모터가 시작되지 않거나 비효율적으로 작동 할 수 있습니다.이 오해는 또한 전압 또는 전류 흐름으로 인해 HVAC 시스템 내의 다른 구성 요소에 전기 반바지와 잠재적 손상을 초래할 수 있습니다.최악의 시나리오에서 부적절한 배선은 전기 화재 또는 충격을 포함하여 심각한 안전 위험을 초래할 수 있습니다.색상 코드에 따라 세 심하게 도색을 피하면 이러한 위험을 피하기 위해 개략도에 대한 각 연결을 확인하는 데 도움이 될 수 있습니다.

2. AC 커패시터를 어떤 방식으로 연결 하는가?

예, 에어컨 시스템의 적절한 작동을 위해서는 AC 커패시터 배선 방향이 필요합니다.AC 커패시터에는 일반적으로 특정 연결 용으로 지정된 터미널 (일반적으로 'C', 팬의 경우 '팬', 압축기의 'Herm'으로 표시됩니다.이러한 연결을 되돌리면 시스템이 올바르게 작동하지 않아 압축기 또는 팬 모터에 해를 끼칠 수 있습니다.시스템 무결성 및 안전을위한 제조업체의 지침 또는 표준 배선 코드에 따라 각 와이어가 올바른 터미널에 연결되도록해야합니다.

3. L1, L2, L3의 색상은 무엇입니까?

전기 시스템에서 L1, L2 및 L3은 전력의 3 단계를 나타내며 일반적으로 식별을 위해 색상 코딩되어 지역마다 다를 수 있습니다.일반적으로 북미에서는 L1이 검은 색이고 L2는 빨간색, L3은 파란색입니다.이러한 색상은 전기 시스템의 정확하고 안전한 연결을 용이하게하여 위상 불균형이나 결함을 피하는 기술자를 돕습니다.지리적 또는 규제 환경에 특정한 색상 표준을 확인하면 규정 준수 및 안전을 보장 할 수 있습니다.

4. AC 커패시터의 3 개의 터미널은 무엇입니까?

AC 이중 운영 커패시터의 3 개의 터미널은 일반적으로 C (공통), 팬 및 Herm (Hermetic Compressor)으로 표시됩니다.공통 (C) 터미널은 접지 지점이며 일반적으로 검은 색 와이어를 사용하여 연결됩니다.팬 터미널은 팬 모터에 연결되며 종종 갈색 와이어를 사용합니다.Herm 터미널은 압축기에 대한 연결을 제공하며 일반적으로 시스템에 따라 노란색 또는 자주색 와이어를 사용합니다.

이 터미널의 연결을 올바르게 식별하는 것은 에어컨 시스템의 효과적이고 안전한 작동에 유리합니다.각 단자는 시스템 구성 요소가 올바른 신호와 작동을위한 전원을 수신하도록하기 위해 적절한 와이어 색상 및 기능과 연결되어야합니다.
