금속 산화물 바리스터 (Movs)에 대한 궁극적 인 가이드
2024-05-31 25400

우리의 기술로 가득 찬 세상에서는 전압 스파이크로부터 전자 제품을 안전하게 유지하는 것이 중요합니다.전압 과도 현상은 빠르고 일시적인 스파이크 또는 회로에서 발생할 수있는 전압의 딥입니다.이러한 갑작스런 변화는 번개 또는 정전과 같은 사건으로 인해 발생할 수 있으며 전자 장비를 손상시킬 수 있습니다.이러한 스파이크로부터 보호하기 위해 금속 산화물 바리스터와 같은 장치가 사용됩니다.금속 산화물 바리스터 (MOVS) - 가변 저항의 유형은 장치를 보호하는 데 도움이 될 수 있습니다.전압 변경을 처리하기 위해 저항을 조정하는 작은 디스크입니다.이 안내서는 Mov가 어떻게 작동하는지, 주요 기능 및 귀하의 요구에 맞는 올바른 것을 선택하는 방법을 설명합니다.또한 사용 및 유지 관리를위한 팁을 배웁니다.초보자이든 전문가이든이 가이드는 가제트를 안전하게 유지하고 원활하게 운영하는 데 도움이됩니다.

목록

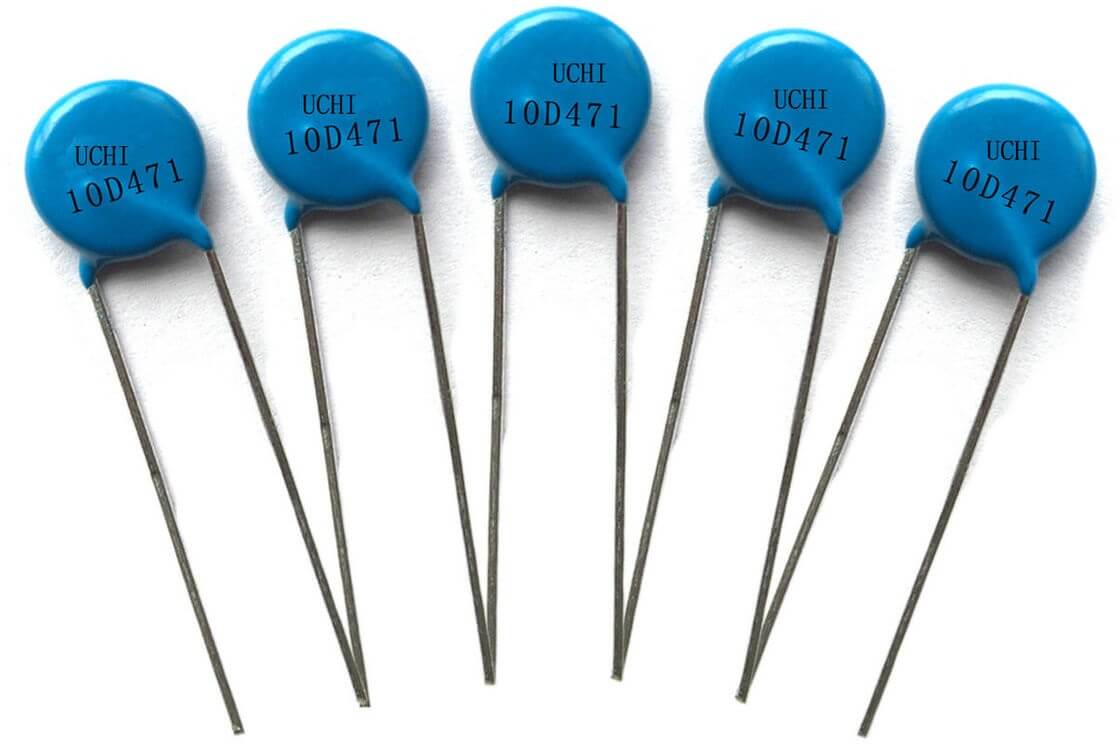

그림 1 : 금속 산화물 바리스터

금속 산화물 Varistors 소개 (Mov)

금속 산화물 바리스터 (MOV)는 전자 회로에 사용되는 주요 구성 요소입니다.전원 공급 장치의 AC 입력 측면에서 작고 원형 파란색 또는 주황색 디스크로 종종 식별됩니다.MOV는 가변 저항으로 작용하여 적용된 전압에 따라 저항을 조정합니다.정상적인 조건에서는 저항이 높지만 전압이 높은 전압이 적용되면 저항이 급격히 떨어지면서 단락처럼 작동합니다.이 특별한 기능은 갑작스런 전압 증가로부터 전자 회로를 보호하는 데 MOV가 중요합니다.

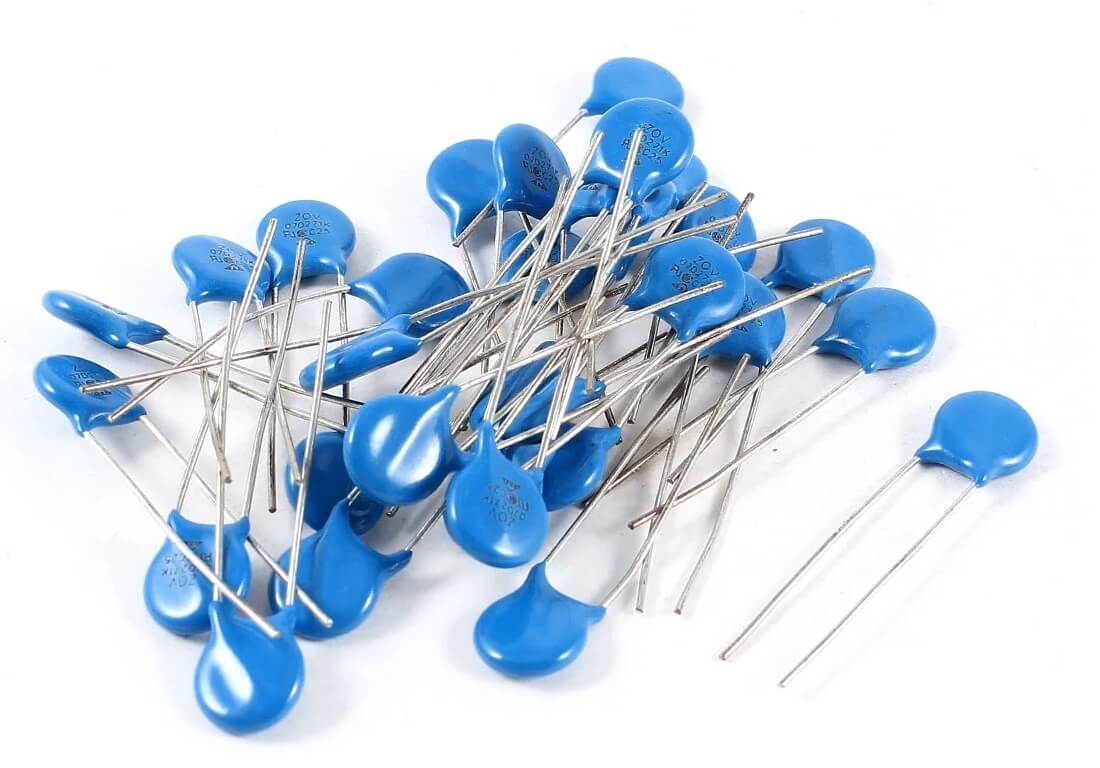

그림 2 : 금속 산화물 바리스터

이동은 일반적으로 퓨즈와 병렬로 설치됩니다.이 설정을 통해 과도한 전압을 흡수하고 소산하여 민감한 부품을 손상으로부터 보호 할 수 있습니다.전위차계와 같은 다른 가변 저항과 달리, 이동은 전압 v ariat 이온에 따라 저항을 변화시킬 수 있습니다.정상 작동에서 이동은 저항이 높고 최소 전류를 끌어냅니다.그러나 전압 서지 중에 저항이 실질적으로 감소하여 고전류를 수행하고 과량 전압을 클램핑 할 수 있습니다.

이 능력은 전자 네트워크 내 서지 보호 응용 프로그램에서 이동이 매우 효과적입니다.Movs는 전압 스파이크에 빠르게 반응하여 전자 장치가 더 오래 지속되고 안정적으로 작동하도록 도와줍니다.

금속 산화물 바리스터 (MOV)는 어떻게 작동합니까?

금속 산화물 바리스터 (MOVS)는 전압 서지 보호 성분입니다.일반적으로 저항력이 높고 전류가 거의 없습니다.전압 서지가 클램핑 전압이라는 특정 레벨을 초과하면 Mov의 저항이 급격히 떨어집니다.이 변화를 통해 이동은보다 최신의 전도를 수행하여 과도한 에너지를 소비하고 연결된 장비를 손상으로부터 보호 할 수 있습니다.

장기 과전압이 아닌 짧은 갑작스런 전압 스파이크를 처리하기 위해 움직임이 이루어집니다.반복적 인 서지는 마모되어 클램핑 전압을 낮추고 결국 고장을 유발할 수 있습니다.

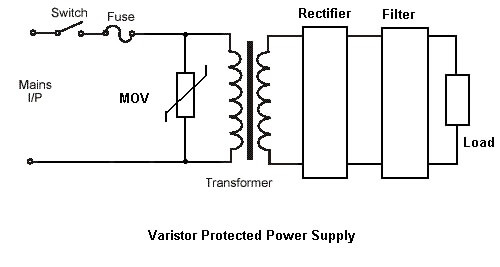

그림 3 : 전압 서지 보호 장치로 이동합니다

실제 회로에서, 이동은 일반적으로 퓨즈와 함께 사용됩니다.정상적인 조건에서 MOV의 높은 저항은 전류가 이동이 아니라 메인 회로를 통해 흐르도록합니다.전압 스파이크 중에 Mov의 저항은 극적으로 감소하여 과도한 전류를 전환 할 수 있습니다.이로 인해 종종 퓨즈가 날아가 회로를 유해한 서지에서 분리하고 주요 구성 요소를 보호합니다.

이 프로세스는 회로를 효과적으로 보호하지만 이동에 스트레스를줍니다.빈번한 전압 스파이크는 이동을 더 빨리 마모하여 회로를 보호하는 능력을 줄일 수 있습니다.따라서 MOV는 과도 서지 보호에 매우 효과적이지만 지속적인 보호를 보장하려면 모니터링 및 가끔 교체가 필요합니다.

금속 산화물 바리스터의 조성 및 구조 (Movs)

금속 산화물 바리스터 (MOV)는 주로 금속 산화물의 세라믹 분말로 만들어지며 산화 아연은 주요 성분입니다.코발트, 망간 및 비스무트와 같은 소량의 다른 산화물도 포함됩니다.이들 분말은 전극으로서 작용하는 2 개의 금속 플레이트 사이에서 압축된다.이 설정은 금속 산화물 입자 사이에 많은 다이오드 접합을 형성하여 큰 연결 다이오드를 만듭니다.

정상적인 조건에서, 저전압이 적용될 때, 작고 무해한 역 누출 전류는 이러한 접합을 통해 흐릅니다.그러나 고전압이 적용되면 전자 터널링 및 눈사태 분해로 인해 접합부가 분해되어 유의 한 전류가 흐릅니다.이를 통해 이동은 과량 전압을 클램핑하여 전기를 전도하고 회로를 보호 할 수 있습니다.

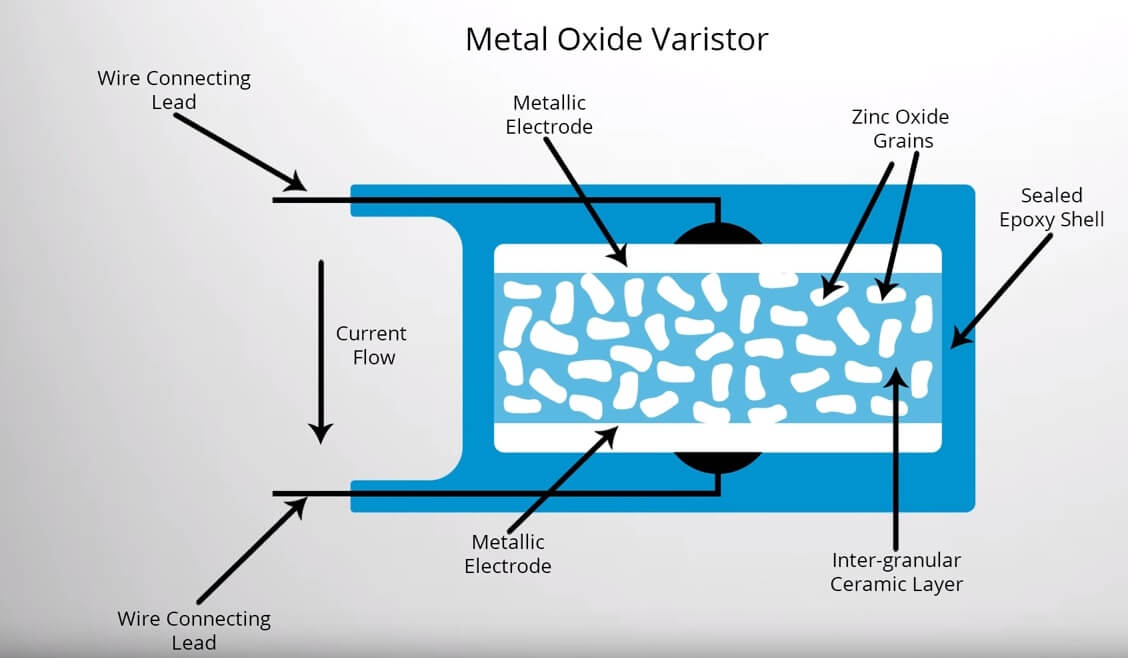

그림 4 : 금속 산화물 바리스터 구조

MOVS는 적용된 전압이 특정 임계 값을 초과 할 때만 수행하도록 설계되었습니다.전압 이이 임계 값 아래로 떨어지면 MOV는 전도를 중지하고 고 저항 상태로 돌아갑니다.

MOVE는 디스크, 축 방향 리드, 블록 및 나사 터미널 및 방사형 리드 구성을 포함한 다양한 응용 프로그램에 맞게 다양한 형식으로 제공됩니다.더 높은 에너지 부하를 처리하거나 더 높은 전압 등급을 달성하기 위해 병렬로 연결할 수 있습니다.이러한 유연성을 통해 다양한 전자 시스템의 특정 보호 요구에 맞게 이동할 수 있습니다.

Movs의 전기적 특성이 설명되었습니다

전자 회로 보호에 적절한 사용을 위해서는 금속 산화물 바리스터 (MOVS)의 전기적 특성을 이해해야합니다.주요 특징 중 하나는 정적 저항으로, 적용된 전압으로 반비례합니다.

그림 5 : 정적 저항 특성 이동

일반적으로 이동은 저항이 높기 때문에 전류 흐름이 최소화됩니다.그러나 전압이 증가함에 따라 저항이 감소합니다.이 동작은 저항-전압 곡선을 통해 보여 질 수 있으며, 회로를 보호하기 위해 Movs가 저항을 조정하는 방법을 보여줍니다.

또 다른 중요한 측면은 MOVS의 전압 전류 (V-I) 특성입니다.일반 저항과 달리 비선형입니다.낮은 전압에서 이동은 전류 흐름이 거의없는 높은 저항을 유지합니다.

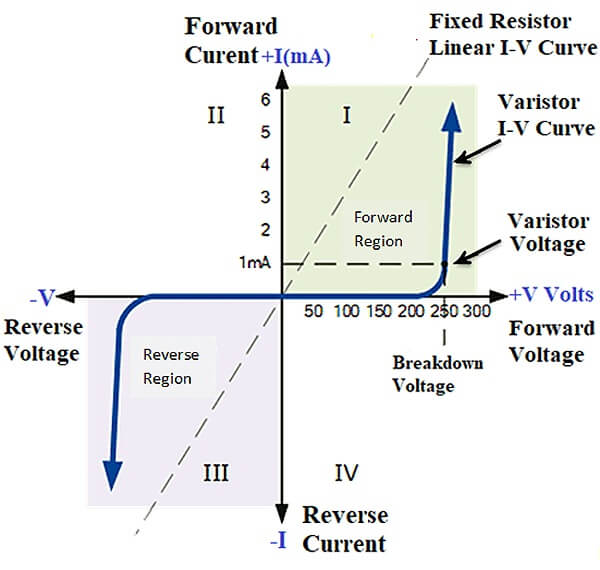

그림 6 : 이동의 전압 전류 (V-I) 특성

전압이 클램핑 레벨에 접근함에 따라 저항이 떨어지면 더 많은 전류가 흐르도록합니다.이 변화는 대칭 적이며 두 방향으로 작동하며 연속 연결된 2 개의 제너 다이오드와 유사합니다.이 기능은 클램핑 전압에서 이동을 고도로 전도시킵니다.초과 전류를 민감한 구성 요소로부터 멀리 전환시켜 회로를 효과적으로 보호합니다.

MOVS는 또한 장치가 2 개의 전극 사이의 유전체 배지 역할을하는 구조로 인한 고유 커패시턴스를 갖는다.이 커패시턴스는 특히 AC 회로에서 회로 성능에 영향을 줄 수 있으며, 여기서 주파수 의존적 리액턴스로 인해 누출 전류를 유발할 수 있습니다.커패시턴스 효과는 DC 회로에서 최소화되지만 AC 회로에서는 더 중요 할 수 있으므로 의도하지 않은 회로 간섭없이 최적의 보호를 보장하기 위해 설계 및 응용 프로그램을 신중하게 고려해야합니다.

응용 프로그램에 대한 올바른 이동을 선택합니다

애플리케이션에 올바른 금속 산화물 Varistor (MOV)를 선택하려면 몇 가지 주요 매개 변수를 이해해야합니다.

최대 작동 전압

최대 작동 전압은 과도한 누출 전류를 유발하지 않고 이동이 처리 할 수있는 정상 상태 DC 전압입니다.MOV의 조기 열화를 피하기 위해 시스템의 작동 전압 이이 값을 초과하지 않도록하십시오.

클램핑 전압

클램핑 전압은 이동이 회로를 전도하고 보호하기 시작하는 지점입니다.전압 이이 임계 값을 능가하면 이동은 과도한 에너지를 소산하여 전압을 안전한 레벨로 클램핑합니다.필요한 보호 수준에 적합한 클램핑 전압으로 이동을 선택하십시오.

서지 전류

서지 전류 파라미터는 MOV가 손상없이 견딜 수있는 피크 전류를 나타냅니다. 일반적으로 8/20 마이크로 초와 같은 특정 지속 시간에 대해 지정됩니다.Mov가 응용 프로그램에서 발생할 수있는 가장 높은 서지 전류를 처리 할 수 ​​있는지 확인하십시오.

서지 시프트

서지 이동은 이동이 반복 서지에 노출 된 후 클램핑 전압의 감소를 나타냅니다.시간이 지남에 따라 클램핑 전압이 감소하여 Mov의 성능에 영향을 줄 수 있습니다.응용 프로그램이 자주 급증하기 쉬운 경우이 요소를 고려하십시오.

에너지 흡수

에너지 흡수는 서지 중에 이동이 사라질 수있는 최대 에너지입니다.그것은 일반적으로 10/1000 마이크로 초와 같은 특정 파형에 대해 줄로 표현됩니다.예상되는 서지 에너지를 실패하지 않고 흡수 할 수있는 움직임을 선택하십시오.

응답 시간

응답 시간은 SURGE, 일반적으로 약 100 나노초 후의 이동을 시작하는 데 걸리는 기간입니다.갑작스런 전압 스파이크에 대한 효과적인 보호를 위해서는 빠른 응답 시간이 필요합니다.

최대 AC 전압

최대 AC 전압은 MOV가 연속적으로 처리 할 수있는 가장 높은 RMS 전압입니다.결정적인 보호를 보장하기 위해 AC 시스템의 작동 전압과 일치시킵니다.

누설 전류

누설 전류는 클램핑 전압 아래에서 작동 할 때 이동이 그려지는 작은 전류입니다.정상적인 조건 하에서 이동의 동작을 나타냅니다.낮은 누출 전류는 정기적 인 작동 중에너지 손실 및 열 발생을 최소화하는 데 바람직합니다.

일상적인 장치에서 MOVS의 일반적인 응용

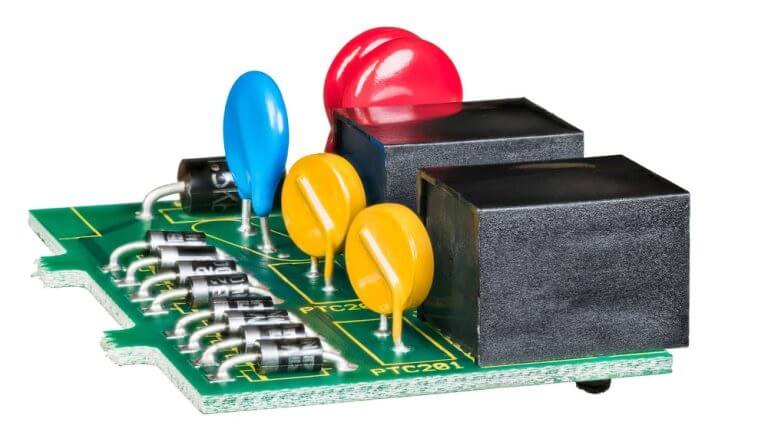

그림 7 : 금속 산화물 바리스터

금속 산화물 바리스터 (MOVS)는 다양한 응용 분야에서 매우 다재다능합니다.아래는 일상적인 가정용 장치에서 전문 산업 및 통신 시스템에 이르기까지 광범위한 사용을 강조합니다.

가정 및 일반 전자 장치 : AC 및 DC 회로의 단상 및 라인 타인 보호에 Movs가 사용됩니다.이들은 번개 타격 또는 전력망 변동으로 인한 전압 스파이크로부터 가전 제품, 전력 공급 장치 및 기타 전자 장치를 보호합니다.Surge Protector에서 Movs는 과도한 전압을 흡수하여 컴퓨터, 텔레비전 및 기타 귀중한 장치와 같은 연결된 전자 제품에 도달하지 못하게합니다.

반도체 장치 : 반도체 장치에서 MOVS는 트랜지스터, MOSFET 및 사이리스터를 보호합니다.그들은 이러한 민감한 구성 요소를 손상시킬 수있는 과도 전압을 고정합니다.MOVS는 또한 모터 작동 장치가 접촉 아크를 방지하는데, 이는 스위치 및 릴레이가 열리거나 닫을 때 발생할 수 있으며, 잠재적으로 유해한 전압 스파이크가 발생할 수 있습니다.

통신 : 통신 부문에서는 서비스를 방해 할 수있는 번개 타격 및 기타 일시적 이벤트로부터 보호 라인을 이동시킵니다.이 보호는 통신 네트워크의 안정적인 작동을 보장하여 전압 스파이크로 인한 서비스 중단을 방지합니다.

산업 응용 분야 : MOV의 산업 응용 프로그램에는 고 에너지 AC 라인 보호가 포함되어 있으며, 여기서 갑작스런 전압 서지로 인해 장비 고장을 방지합니다.

데이터 시스템 : MOVS는 민감한 데이터 처리 및 스토리지 장비를 보호하기 위해 데이터 시스템에서 사용됩니다.전압 서지를 클램핑하여 데이터 시스템의 무결성을 확인합니다.

마이크로파 기술 : 전자 레인지 기술에서 MOVES에는 변조, 탐지 및 주파수 변환 프로세스를위한 마이크로파 믹서와 같은 틈새 응용 프로그램이 있습니다.

Mov Protection 회로 설계에 대한 단계별 안내서

금속 산화물 Varistor (MOV) 보호 회로 설계는 전압 스파이크 및 서지로부터 전자 장치를 보호하는 데 중요합니다.효과적인 Mov Protection 회로를 설계하는 데 도움이되는 자세한 단계별 안내서는 다음과 같습니다.

• 연속 작동 전압을 결정하십시오

회로의 일반 작동 전압을 식별하십시오.최대 AC 또는 DC 전압 등급 이이 값보다 약간 높은 이동을 선택하십시오.이렇게하면 정상 작동 중에 이동이 활성화되는 것을 방지합니다.

• 에너지 흡수 능력을 평가합니다

회로가 경험할 수있는 최대 서지 에너지를 평가하십시오.최대 예상 서지보다 더 많은 에너지를 흡수 할 수있는 이동을 선택하십시오.이렇게하면 이동이 손상되지 않고 큰 서지를 처리 ​​할 수 ​​있습니다.

• 피크 과도 전류를 점검하십시오

움직임이 견딜 필요가있는 피크 과도 전류를 결정하십시오.Mov의 Surge Current 등급 이이 값을 충족하거나 초과하여 서지의 초기 영향에서 살아남을 수 있는지 확인하십시오.

• 전력 소산을 계산합니다

이동의 전력 소산 능력을 고려하십시오.서지하는 동안 예상 전력을 처리 할 수 ​​있는지 확인하십시오.이동이 열로 전환되는 에너지의 양을 이해하고 저하 없이이 열을 관리 할 수 ​​있는지 확인하십시오.

• 적절한 클램핑 전압을 선택하십시오

회로에 적합한 클램핑 전압으로 이동을 선택하십시오.클램핑 전압은 서지 중에 이동이 허용하는 최대 전압입니다.회로가 견딜 수있는 최대 전압 미만이어야하지만 정상적인 전압 변동 동안 클램핑을 피할 수있을 정도로 높아야합니다.

• 필요한 이동 수를 결정하십시오

회로의 복잡성 및 보호 요구 사항에 따라 둘 이상의 이동이 필요할 수 있습니다.특히 고 에너지 환경에서 강화 된 보호를 위해서는 부하를 공유하기 위해 여러 MOVS를 병렬로 사용하는 것을 고려하십시오.

• 회로 레이아웃을 설계하십시오

회로 레이아웃을주의 깊게 계획하십시오.회로의 전원 진입 점에 가까운 이동을 가능한 한 가능한 한 가깝게 놓습니다.전기 연결이 우수하고 리드 길이를 최소화하여 인덕턴스를 줄이면 MOV의 성능에 영향을 줄 수 있습니다.

• 추가 보호를 위해 퓨즈를 추가하십시오

MOV와 직렬로 퓨즈 또는 회로 차단기를 통합하십시오.이러한 구성 요소는 실패하거나 과열되면 회로에서 이동을 분리하여 추가 손상을 방지합니다.Mov의 사양과 일치하는 등급의 퓨즈를 선택하십시오.

• 열 보호를 구현하십시오

열 컷오프 또는 재 정착 가능한 열 스위치와 같은 열 보호를 추가하십시오.이 장치는 과도한 온도가 감지 될 때 회로를 분리하여 MOV가 과열되는 것을 방지합니다.

• 회로를 테스트하십시오

설계를 마무리하기 전에 제어 된 조건에서 회로를 테스트하십시오.Surge 이벤트를 시뮬레이션하여 MOV가 올바르게 응답하고 회로를 보호합니다.이 테스트 중에 MOV에서 과열 또는 분해의 징후가 있는지 확인하십시오.

• 모니터링 및 유지 관리

MOV 보호 회로가 구현되면 정기적으로 성능을 모니터링하십시오.마모 또는 손상 징후가 있는지 이동하여 필요한 경우 교체하십시오.중요한 서지 이벤트를 추적하면 이동이 언제 교체 해야하는지 예측하는 데 도움이 될 수 있습니다.

Movs 대 기타 서지 보호 장치 비교

다음은 금속 산화물 Varistors (MOVS)의 비교 테이블입니다. 전압 억제 (TVS) 다이오드 및 가스 방전 튜브 (GDT).

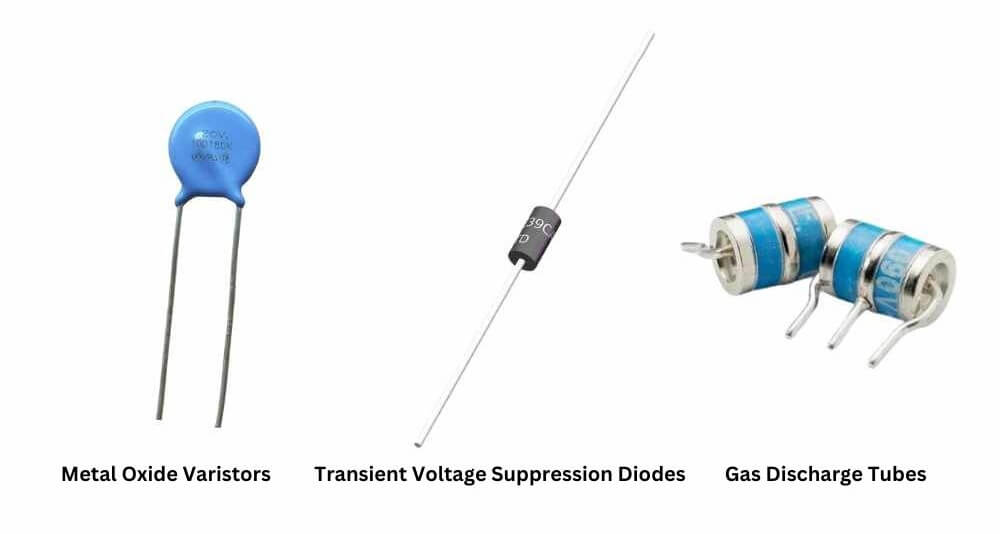

그림 8 : Mov, TVS, GDT

특징	금속 산화물 바리스터 (Movs)	과도 전압 억제 (TVS) 다이오드	가스 배출 튜브 (GDT)
응답 시간	빠른, 그러나 TVS 다이오드보다 느립니다	매우 빠르고 거의 순간적입니다	느리게 Movs 및 TVS 다이오드에 비해
에너지 흡수	높은 에너지 흡수 용량	낮추다 에너지 흡수 용량	높은 에너지 흡수 용량
클램핑 전압	클램프 안전 수준으로 전압	정밀한 클램핑 전압	필요합니다 활성화 할 전압
하락	타락합니다 반복적 인 급증으로 시간이 지남에 따라	최소 시간이 지남에 따라 열화	긴 수명, 최소 저하
비용	비용 효율적입니다	일반적으로, 더 비싼	보통의 비용
응용 프로그램	넓은 범위 : 가정용 전자, 산업 시스템	보호 민감한 전자 부품	통신, 전력 분배 시스템
유효성	효과적인, 그러나 여러 시설이 발생하면 성능이 떨어집니다	고도로 과도 전압을 클램핑하는 데 효율적입니다	효과적인 큰 서지를 처리합니다
이상적인 을 위한	일반적인 서지 보호 요구	보호 매우 민감한 전자 제품	고 에너지 속도가 덜 중요한 서지 환경

차트 1 : Movs 대 기타 서지 보호 구성 요소

MOV의 장기 신뢰성을 보장하기위한 팁

다음은 Movs의 수명과 효과를 확장하는 데 도움이되는 실용적인 팁입니다.

응용 프로그램에 대한 올바른 이동을 선택하십시오

애플리케이션의 전압 및 현재 요구 사항과 일치하는 이동을 선택하십시오.클램핑 전압, 에너지 흡수 용량 및 피크 전류 등급이 시스템의 요구와 일치하는지 확인하십시오.적절한 등급과 함께 이동을 사용하면 빠르게 저하하지 않고 일반적인 서지를 처리 ​​할 수 ​​있습니다.

적절한 설치

제조업체의 지침에 따라 MOVES를 설치하십시오.견고한 전기 연결을 확인하고 과도한 기계적 응력을 피하여 이동을 손상시키고 효과를 줄일 수 있습니다.올바른 설치는 Mov의 수명을 유지하는 데 도움이됩니다.

과부하를 피하십시오

정격 용량을 넘어 서면으로 이동하는 것을 피하십시오.과부하는 영구적 인 손상을 일으키고 Mov의 수명을 단축 할 수 있습니다.Mov의 한도를 초과하지 않고 잠재적 인 서지를 처리 ​​할 수 ​​있도록 전력 시스템을 설계하십시오.

열 보호를 사용하십시오

열 퓨즈 또는 회로 차단기와 같은 열 보호 장치를 서지 보호 시스템에 통합하십시오.이 장치는 극한 조건에서이를 분리하여 과열 및 이동의 잠재적 실패를 방지합니다.열 보호 보증 MOV는 열 제한을 넘어 작동하지 않습니다.

정기 검사 및 유지 보수

주기적으로 마모 또는 손상의 징후가 있는지 정기적으로 검사합니다.변색, 균열 또는 외관 변화를 찾아 악화를 나타낼 수 있습니다.효과적인 서지 보호를 유지하기 위해 마모의 징후를 보이는 Movs를 교체하십시오.정기적 인 유지 보수는 실패로 이어지기 전에 잠재적 인 문제를 포착하는 데 도움이됩니다.

환경 고려 사항

가혹한 환경 조건으로부터 움직임을 보호합니다.과도한 열, 수분 및 부식성 환경은 노화를 가속화하고 신뢰성을 줄일 수 있습니다.가능할 때마다 수명을 최대화하기 위해 통제 된 환경에서 이동하십시오.필요한 경우 불리한 조건에서 움직임을 보호하기 위해 필요한 경우 인클로저 또는 보호 코팅을 사용하십시오.

서지 이벤트를 모니터링하십시오

Movs가 겪은 중요한 서지 사건을 추적하십시오.빈번하거나 자주 발생하면 시간이 지남에 따라 이동이 저하 될 수 있습니다.모니터링은 언제 교체 할 시간인지 결정하는 데 도움이됩니다.모니터링 시스템을 구현하면 MOVS가 경험하는 성능 및 응력 수준에 대한 귀중한 데이터를 제공 할 수 있습니다.

품질과 표준

평판이 좋은 제조업체의 고품질 이동을 사용하십시오.업계 표준 및 인증을 충족시켜 신뢰성과 성능에 대한 테스트를 받았음을 나타냅니다.고품질 Movs는 일관된 보호를 제공 할 가능성이 높으며 운영 수명이 길어집니다.

디자인 중복성

중요한 응용 분야에서 서지 보호 시스템에 중복성 설계를 고려하십시오.여러 Movs를 병렬로 사용하면 부하가 공유되고 한 번의 이동이 실패하면 백업을 제공 할 수 있습니다.중복성은 보호 시스템의 신뢰성, 특히 빈번하거나 심각한 환경에서 신뢰성을 향상시킵니다.

손상된 이동 문제 해결 및 교체

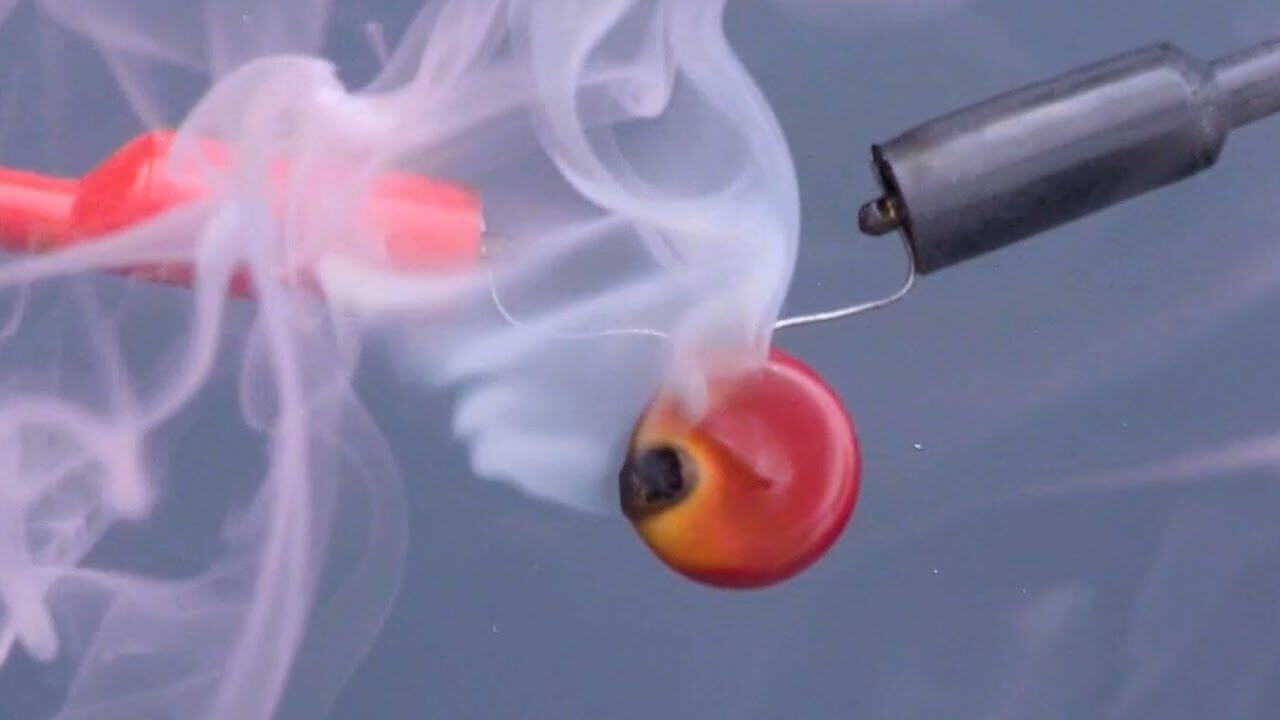

그림 9 : 손상된 이동 문제 해결

금속 산화물 바리스터 (Movs)는 시간이 지남에 따라 마모되거나 손상 될 수 있습니다.

다음은 손상된 Movs 문제 해결 및 교체를위한 몇 가지 단계입니다.

손상의 징후를 인식하십시오

눈에 보이는 손상 징후가 있는지 Movs를 검사하십시오.변색, 화상 자국, 균열 또는 부어 오른 외관을 찾으십시오.이 징후는 Mov가 상당한 급증을 흡수했으며 손상 될 수 있다고 제안합니다.정기적 인 시각적 검사는 일찍 문제를 해결하는 데 도움이 될 수 있습니다.

멀티 미터를 사용하여 이동을 테스트하십시오

MOV가 여전히 작동하는지 확인하려면 멀티 미터를 사용하십시오.먼저 전원 공급 장치를 장치로 분리하십시오.저항을 측정하고 프로브를 MOV 터미널에 연결하도록 멀티 미터를 설정하십시오.건강한 움직임은 매우 높은 저항을 보여야합니다.멀티 미터에 저항이 낮거나 제로가 표시되면 이동이 손상되어 교체가 필요합니다.

안전 예방 조치

손상된 이동을 교체하기 전에 전원이 완전히 꺼지고 장치가 플러그되지 않도록하십시오.이것은 장치에서 작업하는 동안 전기 충격의 위험을 방지합니다.사고를 피하기 위해 항상 안전을 우선시하십시오.

손상된 이동을 제거하십시오

납땜 철을 사용하여 회로 보드에서 손상된 이동을 조심스럽게 황폐합니다.솔더 조인트를 데우고 회로 보드 나 다른 구성 요소를 손상시키지 않도록 이동을 부드럽게 제거하십시오.적절한 기술은 보드의 무결성을 보존하는 데 도움이됩니다.

교체 이동을 선택하십시오

원본의 전압 및 현재 등급과 일치하는 교체 이동을 선택하십시오.이를 통해 새로운 MOV가 회로에 과부하를 걸지 않고 적절한 보호를 제공 할 수 있습니다.효과적인 보호를 위해서는 사양 일치해야합니다.

새로운 Mov를 설치하십시오

새 이동을 이전의 동작과 같은 위치에 놓고 회로 보드에 납땜하십시오.그것은 좋은 전기 연결을 보장 할 것입니다.일을 다시 확인하여 느슨한 연결이나 솔더 브리지가 없는지 확인하십시오.적절한 설치가 신뢰할 수있는 성능을 보장합니다.

교체품을 테스트하십시오

새로운 MOV를 설치 한 후 전원 공급 장치를 다시 연결하고 장치를 켭니다.정상적으로 작동하는지 확인하십시오.멀티 미터를 사용하여 새로운 Mov의 저항을 확인하십시오. 저항이 높으면 단락되지 않습니다.이 단계는 MOV가 올바르게 설치되고 기능적임을 확인합니다.

성능 모니터

시간이 지남에 따라 장치의 성능을 주시하십시오.장치가 계속 빈번한 서지에 직면하면 추가 서지 보호 조치 또는 고급 MOV가 필요하다는 것을 나타낼 수 있습니다.정기적 인 모니터링은 장기적인 보호를 유지하고 향후 실패를 예방할 수 있습니다.

결론

금속 산화물 바리스터 (MOVS) 이해는 전자 스파이크로부터 전자 장치를 안전하게 유지하는 데 중요합니다.이 안내서에서는 Movs가 무엇인지, 작동 방식 및 사용 위치를 설명했습니다.또한 올바른 이동을 선택하고 보호 회로를 설계하며 시간이 지남에 따라 동작을 잘 작동하는 방법을 다루었습니다.이 팁을 따르면 전자 제품을 보호하고 더 오래 지속될 수 있습니다.적절한 사용 및 정기적 인 Movs 점검은 서지 보호의 핵심입니다.장치를 안전하게 지키고 잘 보호된다는 것을 알고 즐기십시오.

자주 묻는 질문 [FAQ]

1. 이동 사양을 어떻게 계산합니까?

MOV (Metal Oxide Varistor)의 사양을 계산하려면 MCOV (Maximum Continuous Operating Voltage), 클램핑 전압, 에너지 등급 및 피크 전류 등급의 몇 가지 주요 요소를 살펴 봐야합니다.MCOV는 시스템의 정상 작동 전압보다 높아야합니다.클램핑 전압은 장치를 보호하기에 충분히 낮아야하지만 불필요한 클램핑을 피할 수있을 정도로 높아야합니다.에너지 등급은 예상되는 서지를 처리하기에 충분해야하며 피크 전류 등급은 예상하는 가장 높은 서지 전류를 초과해야합니다.이러한 요소는 이동이 시스템을 올바르게 보호 할 수 있도록합니다.

2. 금속 산화물 바리스터가 실패하게하는 원인은 무엇입니까?

금속 산화물 바리스터는 여러 가지 이유로 인해 실패 할 수 있습니다 : 너무 많은 서지 전류, 빈번한 서지, 오랜 과전압 또는 노화.서지 전류가 너무 많으면 물리적 손상이 발생할 수 있지만 빈번한 서지는 시간이 지남에 따라 바리스터 재료를 마모시킬 수 있습니다.고전압에 대한 긴 노출은 한계를 넘어 움직임을 강조하여 고장을 초래합니다.고온 및 습도와 같은 환경 적 요인은 노화 및 분해 속도를 높일 수 있습니다.

3. Varistor가 여전히 작동하는지 어떻게 알 수 있습니까?

바리스터가 작동하는지 확인하려면 화상 자국, 균열 또는 변색이 있는지 검사하십시오.멀티 미터를 사용하여 저항을 측정하십시오.좋은 바리스터는 전압이 없을 때 저항이 매우 높습니다.저항이 낮거나 단락 된 것처럼 보이면 (제로 옴 근처) 손상 될 수 있으며 교체해야합니다.알려진 전압으로 클램핑 전압을 테스트하여 올바르게 작동하는지 확인할 수도 있습니다.

4. 금속 산화 바리스터는 얼마나 오래 지속됩니까?

금속 산화물 바리스터의 수명은 사용 및 환경에 따라 다릅니다.급증이 거의없는 정상적인 조건에서, 움직임은 몇 년에서 10 년 이상 지속될 수 있습니다.빈번하거나 심한 급증이있는 곳에서는 수명이 짧을 수 있습니다.정기적 인 점검 및 테스트는 이동이 여전히 작동하는지 확인하고 교체가 필요한시기를 나타냅니다.

5. Varistors는 설치를위한 특정 방향을 가지고 있습니까?

아니요, Varistors는 설치를위한 특정 방향이 없습니다.그것들은 비 분리화되어 있으므로 회로에서 어느 쪽이든 연결할 수 있습니다.그들은 양방향으로 전압 서지를 방지합니다.배치 및 장착을위한 제조업체의 지침을 따르면 올바르게 작동하는지 확인하십시오.
