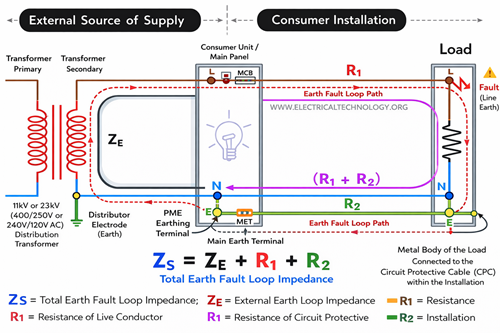

그림 1. 접지 결함 루프 임피던스 다이어그램
접지 결함 루프 임피던스 (EFL)은 전기적 결함이 발생한 동안 결함 전류가 흐르는 경로의 전류 흐름에 대한 총 저항.이 경로는 전원에서 시작하여 활선 도체를 통과하여 오류 지점까지 갔다가 다시 전선을 통해 돌아옵니다. 접지(보호) 도체 및 접지 시스템.이 루프의 결합된 임피던스는 일반적으로 Zs라고 불리며, 공급 측(제) 및 설치 배선(R1 + R2).
EFL은 금액을 결정하므로 필요합니다. 고장 전류 흐를 수 있습니다.에이 낮은 임피던스 회로 차단기와 같은 보호 장치를 신속하게 작동시킬 수 있는 충분한 전류를 제공하여 안전을 보장합니다.에이 높은 임피던스 전류를 제한하면 차단기가 작동하지 않아 감전이나 화재의 위험이 높아질 수 있습니다.케이블 길이, 도체 크기, 연결 품질과 같은 요인이 임피던스 값에 영향을 미칠 수 있으므로 시스템이 안전 표준을 충족하는지 확인하기 위해 테스트를 거쳐야 합니다.
접지 루프 테스트는 전기 시스템이 다음을 수행할 수 있도록 보장하므로 중요합니다. 결함 상황을 안전하게 처리하고 필요할 때 신속하게 전원을 차단합니다..활선이 금속 표면에 닿는 등의 오류가 발생하면 회로 차단기나 퓨즈와 같은 보호 장치를 작동시키기 위해 접지 루프를 통해 큰 오류 전류가 흘러야 합니다.접지 루프 임피던스가 너무 높으면 고장 전류가 너무 낮아 보호 장치가 작동하지 않을 수 있습니다. 넘어지지 않거나 너무 느리게 반응합니다., 이는 감전, 화재 또는 장비 손상의 위험을 증가시킵니다.
이는 특히 다음과 같은 경우에 필요합니다. TT 접지 시스템, 접지 루프 임피던스는 로컬 접지 전극의 사용으로 인해 자연스럽게 더 높습니다.이러한 경우 결함 전류가 회로 차단기를 신속하게 트립하기에 충분하지 않을 수 있으므로 RCD와 같은 보호 장치가 계속 안전하게 작동할 수 있는지 확인하려면 적절한 테스트가 필수적입니다.
접지 루프 테스트를 수행하면 시스템이 필수 안전 표준을 충족하고 있는지 확인할 수 있습니다. 자동 전원 차단(ADS) 정확한 시간 내에 발생합니다.또한 다음과 같은 문제를 식별하는 데 도움이 됩니다. 접지 상태가 좋지 않거나 연결이 느슨하거나 케이블 크기가 작음 이는 단층 경로를 약화시킬 수 있습니다.접지 루프 테스트는 전기 설비가 유지되는지 확인하는 단계입니다. 안전하고 신뢰할 수 있으며 규정을 준수합니다. 정상 작동 및 결함 상태 모두에서.

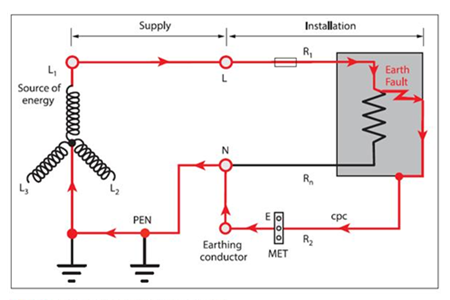

그림 2. TN-C-S 시스템의 지락 루프 전류 경로
지락 루프는 다음을 생성하여 작동합니다. 오류 발생 시 전류에 대한 완전한 복귀 경로, 보호 장치가 신속하게 감지하고 대응할 수 있도록 합니다.정상 작동 시 전류는 활선 도체를 통해 부하로 흐르고 중성선을 통해 돌아옵니다.그러나 활선이 금속 인클로저에 닿는 등의 오류가 발생하는 동안 전류는 금속 인클로저를 통해 대체 경로를 취합니다. 보호 접지 도체.
고장이 발생한 순간 전류가 전류가 흐릅니다. 노출된 금속 부분에 대한 활선 도체, 그런 다음 접지 도체 및 접지 시스템, 그리고 마지막으로 소스로 돌아갑니다.이러한 갑작스러운 오류 전류 흐름으로 인해 회로 차단기나 퓨즈와 같은 보호 장치가 작동하여 전원 공급을 차단하게 됩니다.
이 반응의 속도와 효율성은 전류가 루프를 통해 얼마나 쉽게 흐를 수 있는지에 따라 달라집니다.TT 시스템과 같이 복귀 경로에 접지가 포함된 시스템에서는 저항이 더 높으므로 RCD와 같은 추가 보호가 필요한 경우가 많습니다.이것이 바로 안전하고 안정적인 오류 보호를 위해 적절한 접지 오류 루프를 보장하는 것이 필수적인 이유입니다.
접지 결함 루프는 결함 전류가 소스로 돌아가는 완전한 경로를 형성하는 여러 구성 요소로 구성됩니다.각 부분은 시스템이 결함에 얼마나 효과적으로 대응할 수 있는지 결정하는 역할을 합니다.
• 전원 (변압기) - 이는 전기 공급이 시작되는 곳이자 오류 전류가 궁극적으로 되돌아오는 곳입니다.
• 라이브 지휘자 (L) – 소스에서 부하로 전류를 전달하며 전도성 표면에 접촉할 때 결함이 시작되는 지점입니다.
• 부하/결함 지점 – 금속 인클로저에 전원이 공급되는 등 결함이 발생하는 위치.
• 회로 보호 도체 (CPC) – 접지선이라고도 알려져 있으며, 결함 전류가 노출된 금속 부품에서 안전하게 흘러가는 경로를 제공합니다.
• 주접지단자 (MET) – 모든 보호 도체를 접지 시스템에 연결하는 중앙 연결 지점입니다.
• 접지 도체 및 접지 – 설치물을 접지 또는 접지 전극에 연결하여 복귀 경로를 완성하는 데 도움을 줍니다.
• 중성 또는 PEN 도체 – 특정 시스템에서 이 도체는 전류를 변압기로 다시 전달하여 루프를 완성합니다.
지락 루프 임피던스는 간단한 공식을 사용하여 계산됩니다.
이 공식은 총 임피던스(Zs) 접지 결함 루프는 두 가지 주요 부분으로 구성됩니다. 제 변압기 및 공급 케이블을 포함하여 전원 공급 장치에서 나오는 외부 임피던스입니다. R1 는 활선 도체의 저항이고, R2 회로 보호 도체의 저항 (접지선) 설치 내에서.
이는 전체 루프 임피던스가 공급 네트워크와 건물 내부 배선에 따라 달라짐을 의미합니다.Zs 값이 높을수록 고장 전류가 감소하여 보호 장치의 작동이 지연될 수 있습니다.그렇기 때문에 오류 발생 시 시스템이 안전하게 연결을 끊을 수 있도록 하려면 이 공식을 이해하고 계산해야 합니다.
접지 루프 임피던스는 앞서 소개한 공식을 적용하여 계산할 수 있습니다.실제로 이렇게 하려면 각 값을 결정한 다음 함께 추가해야 합니다.
먼저, 외부 임피던스 (Ze) 공급원에서 측정하거나 설치 원점에서 측정합니다.다음으로 도체의 저항을 결정합니다(R1과 R2), 이는 케이블 길이, 크기 및 재질에 따라 달라집니다.이 값은 케이블 데이터를 사용하여 계산하거나 직접 측정할 수 있습니다.
모든 값을 수집한 후 이를 공식에 대입하여 총 루프 임피던스(Zs)를 구합니다.예를 들어, Ze는 0.35Ω입니다. 그리고 결합된 저항은 R1 및 R2는 0.35Ω입니다., 그러면 Zs는 0.70Ω입니다..
실제 설치에서는 일반적으로 계산된 값을 접지 루프 테스터를 사용하여 확인하여 정확성과 안전 요구 사항 준수를 보장합니다.
최대 허용 접지 루프 임피던스는 오류 발생 시 보호 장치가 빠르게 작동하도록 계산됩니다.올바른 공식은 다음과 같습니다.
어디에:
• Z최대 = 최대 허용 루프 임피던스
• 유₀ = 공칭 전압(예: 230V)
• 나ₐ = 보호 장치를 트립하는 데 필요한 전류
가치 나ₐ 회로 차단기 유형에 따라 다릅니다.
• B형 = 3 ~ 5 × 정격 전류
• C형 = 5 ~ 10 × 정격 전류
• D형 = 10 ~ 20 × 정격 전류
접지 루프 임피던스는 시스템 유형, 사용 가능한 장비 및 안전 요구 사항에 따라 다양한 방법을 사용하여 테스트할 수 있습니다.각 방법은 고장 전류가 얼마나 효과적으로 흐를 수 있는지, 보호 장치가 올바르게 작동하는지 측정하는 데 사용됩니다.
1.
직접 루프 임피던스 테스트(루프 테스터 사용)
이것이 일반적인 방법입니다.루프
임피던스 테스터는 활성 도체와 접지 사이에 연결됩니다.
전체 루프 임피던스(Zs)를 측정하기 위해 테스트 전류를 잠시 주입합니다.는
그러면 테스터가 결과를 직접 표시합니다.이 방법은 빠르고 정확하며
실제 설치에 널리 사용됩니다.
2.
논트립 루프 테스트
이 방법은 회로에 사용됩니다.
RCD로 보호됩니다.트리거되지 않는 낮은 테스트 전류를 적용합니다.
루프 임피던스를 측정하는 동안 RCD.테스트할 때 유용합니다
정전을 피해야 하는 시스템.
3.
계산 방법(Ze, R1, R2 사용)
직접 측정하는 대신 루프
임피던스는 알려진 값을 사용하여 계산할 수 있습니다.
• Ze 측정
공급
• 측정 또는
케이블 데이터에서 R1 + R2 계산
• 추가하여 얻으세요.
Zs
이 방법은 설계 또는
검증 단계.
4.
전압 강하 방법

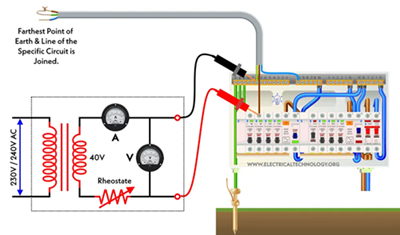

그림 3. 전압 강하 방법
지구 루프 테스트
이 방법에서 알려진 하중은 다음과 같습니다.
인가하고 전압강하를 측정한다.옴의 법칙을 이용하면,
임피던스는 전압과 전류 값으로부터 계산됩니다.이 방법은
덜 일반적이지만 특정 상황에서는 유용합니다.
5.
접지 전극 저항 테스트(TT 시스템용)
TT 시스템에서 루프의 일부
땅도 포함됩니다.이 방법은 지구의 저항을 측정합니다.
특수 테스터를 사용하는 전극.전체를 측정하지는 않지만
루프를 직접적으로 수행하려면 전체 루프 성능을 평가하는 데 필요합니다.

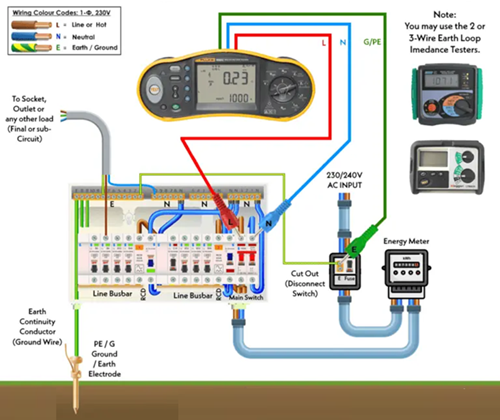

그림 4. 접지 루프 임피던스 테스터 설정
접지 루프 테스터를 사용하면 총 접지 오류 루프 임피던스(Zs)를 측정하고 오류 발생 시 보호 장치가 올바르게 작동하는지 확인할 수 있습니다.이 과정은 간단하지만 안전과 정확한 결과를 보장하려면 신중하게 수행해야 합니다.
안전 조건 확인 - 설치에 전원이 공급되고(활성) 테스트하기에 안전한지 확인하십시오.적절한 PPE를 착용하고 노출된 도체가 없는지 확인하십시오.
올바른 테스트 모드 선택 - 테스터를 루프 임피던스(Zs) 모드로 설정합니다.회로가 RCD로 보호되는 경우 원하지 않는 트립을 방지하려면 비트립 모드를 선택하십시오.
테스터 리드 연결 - 테스터를 다음에 연결하십시오:
• 라이브(L)
• 중립(N)
• 지구(E)
이는 일반적으로 콘센트나 배전반에서 수행됩니다.
테스트 수행 - 테스트 버튼을 눌러주세요.테스터는 회로에 작은 전류를 주입하고 루프 임피던스를 자동으로 측정합니다.
결과 읽기(Zs 값) - 테스터는 임피던스 값을 옴(Ω) 단위로 표시합니다.이것은 지락 루프의 총 저항입니다.
최대 허용치와 비교 - 측정된 Zs가 사용된 보호 장치의 최대 허용 값(Zmax)보다 낮은지 확인하십시오.
접지 루프 임피던스 테스트를 수행하면 테스터는 Zs라는 값을 표시합니다. 옴(Ω).이 값은 오류 경로의 총 저항을 나타냅니다.시스템이 안전한지 확인하려면 측정된 Z를 최대값과 비교해야 합니다. 허용치 (Zmax) 보호 장치의 경우.
낮은 Zs 값은 결함 전류가 쉽게 흐를 수 있음을 나타냅니다. 회로 차단기 또는 퓨즈 신속하게 공급을 차단합니다.이는 안전을 위해 바람직한 조건입니다.대조적으로, 높은 Zs 값은 고장 전류가 제한된다는 것을 의미합니다. 지연 또는 예방하다 보호 장치가 걸려 넘어지면 감전이나 화재의 위험이 높아집니다.
결과가 허용 가능한지 확인하려면 측정된 값을 계산된 한계와 비교하십시오.Zs가 Zmax보다 작거나 같으면 시스템은 안전하고 규정을 준수하는 것으로 간주됩니다.Zs가 Zmax보다 높으면 설치 시 적절한 보호 기능이 제공되지 않을 수 있으며 수정이 필요합니다.
예를 들어, 측정된 Zs가 0.80Ω 최대 허용 값은 다음과 같습니다. 1.79Ω , 측정된 임피던스가 한계 내에 있으므로 시스템은 안전합니다.그러나 측정된 값이 제한을 초과하는 경우 접지 불량, 긴 케이블 길이 또는 해결해야 할 느슨한 연결과 같은 문제를 나타낼 수 있습니다.
일반적인 원인은 다음과 같습니다.
긴 케이블 길이 - 도체가 길어지면 저항이 증가합니다.
소형 케이블 - 와이어가 작을수록 저항이 더 높습니다.
연결이 느슨하거나 불량함 - 접합부에 추가적인 저항이 발생함
부식된 도체 또는 단자 – 시간이 지남에 따라 전도성 감소
불량한 접지 시스템 – 약하거나 저항이 높은 접지 연결
케이블 손상 또는 성능 저하 – 전류 흐름에 영향을 미침
TT 시스템 – 접지 경로로 인해 당연히 더 높은 임피던스
높은 접지 루프 임피던스를 수정하는 방법:
임피던스를 줄이고 안전성을 향상하려면 다음 솔루션을 적용하십시오.
• 가능한 경우 케이블 길이를 줄여 저항을 줄입니다.
• 저항을 낮추려면 더 큰 도체 크기를 사용하십시오.
• 양호한 접촉을 보장하기 위해 연결부를 조이고 깨끗하게 합니다.
• 손상되거나 부식된 케이블과 단자를 교체하십시오.
• 더 나은 접지 전극을 설치하는 등 접지 시스템을 개선합니다.
• 저항을 낮추기 위해 TT 시스템에 추가 접지봉을 추가합니다.
• 금속 부품과 접지 사이의 적절한 결합을 보장합니다.
접지 결함 루프 임피던스는 결함 상태에서 전기 시스템이 안전하게 유지되도록 하는 데 주요 역할을 합니다.루프 경로를 이해하고 임피던스 값을 계산하고 적절한 테스트를 수행하면 보호 장치가 필요한 시간 내에 작동하는지 확인할 수 있습니다.정기적인 테스트와 결과의 올바른 해석은 높은 저항, 연결 불량 또는 약한 접지 시스템과 같은 문제를 식별하는 데 도움이 됩니다.루프 임피던스를 허용 가능한 한도 내로 유지하면 효과적인 오류 보호가 보장되고 위험이 줄어들며 안전 표준 준수가 지원됩니다.
