SPDT 및 DPDT 시간 릴레이에 대한 간단한 안내서
2026-04-21 104

시간 릴레이는 회로가 켜지거나 꺼지는 시기를 제어하기 때문에 전기 시스템에서 중요합니다.SPDT 및 DPDT 시간 릴레이는 일반적으로 단순 애플리케이션과 복잡한 애플리케이션 모두에 사용됩니다.이 기사에서는 SPDT 및 DPDT 타임 릴레이, 작동 방식, 비교, 적용, 선택, 안전 지침 및 가치에 대해 논의하겠습니다.

카탈로그

SPDT 시간 릴레이란 무엇입니까?

그림 2. 지연 설정이 조정 가능한 SPDT 디지털 시간 릴레이

안 SPDT(단극 쌍투형) 시간 릴레이는 사전 설정된 지연 후 두 출력 상태 사이에서 하나의 회로를 전환합니다.

세 개의 터미널이 있습니다:

• 공통(C)

• 상시 열림(NO)

• 평상시 닫힘(NC)

활성화되면 공통 터미널이 다음 사이에서 전환됩니다. 아니요 그리고 NC.

SPDT 시간 계전기는 배선이 간단하고 설치가 쉽습니다.크기가 작고 비용이 저렴하므로 단일 회로 애플리케이션의 기본 타이밍 제어를 위한 실용적인 선택입니다.

DPDT 시간 릴레이란 무엇입니까?

그림 3. 조정 가능한 제어 및 다중 핀 베이스를 갖춘 DPDT 시간 지연 계전기

에이 DPDT(쌍극 쌍투) 타임 릴레이는 하나의 타이밍 기능을 사용하여 두 회로를 동시에 제어합니다.

6개의 터미널이 있습니다.

• C1, NO1, NC1

• C2, NO2, NC2

각 세트는 SPDT 릴레이처럼 작동하지만 둘 다 함께 작동합니다.

DPDT 시간 릴레이를 사용하면 두 회로의 조정된 스위칭이 가능합니다.이는 더 많은 유연성을 제공하며 동시에 여러 작업이 필요한 시스템에 매우 적합합니다.

SPDT 및 DPDT 시간 릴레이 작동 방식

SPDT 및 DPDT 시간 릴레이는 동일한 기본 원리를 사용하여 작동합니다.회로가 회전하는 시기를 제어하기 위해 타이머를 사용합니다. 켜짐 또는 꺼짐.

작동 시 SPDT 릴레이는 하나의 공통 터미널을 일반적으로 두 터미널 중 하나에 연결합니다. 열다 (아니요) 또는 상시 닫힘(NC) 접촉하여 하나의 경로를 제어할 수 있습니다.DPDT 릴레이는 두 개의 SPDT 릴레이를 결합한 것처럼 작동하므로 하나의 타이머를 사용하여 두 개의 별도 회로를 동시에 전환할 수 있습니다.

일반적인 사양(예):

• 접점 정격: 10A @ 250V AC

• 시간 범위: 0.1초~10분

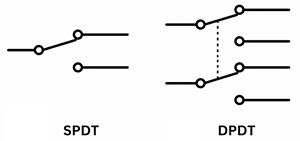

SPDT와 DPDT 비교

특징	SPDT	DPDT
회로	1	2
터미널	3	6
복잡성	단순	보통
비용	낮은	더 높음
사용 사례	기본 제어	조화로운 제어

SPDT 및 DPDT 시간 릴레이의 응용

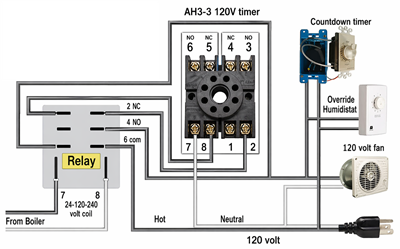

그림 4. SPDT 시간 릴레이 팬 지연 배선 다이어그램(보일러 제어 포함)

SPDT(단일 회로)

• 모터 시동 지연

• HVAC 팬 지연

• 조명 제어

• 펌프 작동

• 신호 전환

예: 모터 지연 후 팬이 켜집니다.

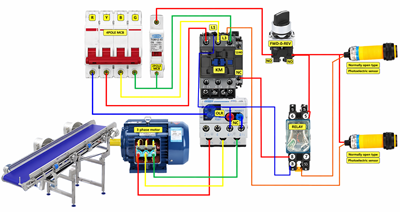

그림 5. 컨베이어 모터 정방향 및 역방향 제어를 위한 DPDT 릴레이 시스템

DPDT(이중 회로)

• 모터 전진 및 후진 제어

• 난방 및 냉방 시스템

• 백업 전원 전환

• 다중 구역 HVAC

• 산업 자동화

예: 컨베이어는 지연 후 방향을 바꿉니다.

SPDT 또는 DPDT 선택

다음과 같은 경우 SPDT를 선택하세요.

하나의 회로만 필요하고 시스템이 간단한 경우 SPDT를 선택하십시오.비용과 공간이 제한되어 있는 경우에도 좋은 선택입니다.

다음과 같은 경우 DPDT를 선택하세요.

두 개의 회로를 동시에 전환해야 하고 조정된 제어가 필요한 경우 DPDT를 선택하십시오.중복성이나 격리가 ​​필요한 경우에도 적합합니다.

릴레이 선택, 설치 및 안전 지침

저항 부하 다루기가 더 쉬운 반면, 유도 부하 더 높은 평가가 필요합니다. 조명 부하 돌입 전류가 높을 수도 있으므로 릴레이를 선택할 때 이 점을 고려해야 합니다.

릴레이가 올바른 전압과 전류와 일치하는지 확인하고 다음과 같은 올바른 장착 유형을 선택하십시오. DIN 레일, 플러그인, 또는 패널 마운트.

SPDT 배선의 경우 다음을 식별하십시오. 공통 (C), 상시 열림(NO), 그리고 상시 닫힘(NC) 터미널.제어 전압을 코일에 연결하고 선택 아니요 또는 NC 필요한 기능을 기반으로 합니다.DPDT 배선의 경우 두 단자 세트에 명확하게 라벨을 붙이고 각 회로를 별도로 배선한 후 모든 연결이 올바른지 확인하십시오.

계전기를 보호하려면 스너버나 배리스터를 사용하고, 무거운 부하를 직접 전환하는 것을 피하고, 필요할 경우 접촉기를 사용하십시오.다음과 같은 표준을 따르십시오. NEC, UL, IEC, 그리고 네마, 냉각을 위한 적절한 공기 흐름을 보장하고, 적합한 인클로저를 사용하고, 올바른 보호 장치를 설치하십시오.

일반적인 실수와 이를 피하는 방법

실수	문제	수정
잘못된 릴레이 선택	SPDT로 충분할 때 DPDT 사용	릴레이 수에 맞게 연결하세요. 회로
불분명한 요구사항	잘못된 계획은 잘못된 결과를 가져온다 선택	회로와 같은 요구 사항을 정의하고, 중복성 및 NO/NC
로드 유형 무시	소형 릴레이가 빠르게 실패함	돌입 전류 및 부하를 고려하십시오. 유형
지나치게 복잡한 배선	연락처가 너무 많이 생성되었습니다. 혼란	디자인을 단순하게 유지하세요
다이어그램 건너뛰기	잘못된 배선으로 인해 고장이 발생함	항상 데이터시트 다이어그램을 따르세요.

SPDT 및 DPDT 시간 릴레이 사용의 장점

SPDT 장점

• 비용 절감

• 간편한 설치

• 간단한 유지보수

• 기본 사용에 안정적임

DPDT의 장점

• 이중 회로 제어

• 향상된 유연성

• 복잡한 시스템 지원

• 추가 구성요소의 필요성 감소

장기적인 가치

결론

SPDT 및 DPDT 시간 릴레이는 필요한 회로 수에 따라 다른 용도로 사용됩니다.SPDT는 간단한 제어에 가장 적합하고 DPDT는 조정된 작동이 필요한 시스템에 더 적합합니다.올바른 계전기를 선택하면 안전성, 신뢰성 및 전반적인 성능이 향상됩니다.
