하이패스 필터로 신호를 개선하는 방법
2026-04-24 122

고역 통과 필터는 주파수에 따라 신호가 동작하는 방식을 제어하는 데 도움이 되는 전자 장치의 필수 회로입니다.이는 유용한 고주파 신호를 통과시키면서 원치 않는 저주파 잡음을 제거하는 데 널리 사용됩니다.이 기사에서는 수동 고역 통과 필터의 작동 방식, 주파수가 성능에 미치는 영향, 차단 주파수와 같은 주요 값을 계산하는 방법에 대해 알아봅니다.또한 애플리케이션, 필터 유형, 신호 동작 및 실제 회로에서 일반적인 문제를 해결하는 방법과 같은 주제도 다룹니다.

카탈로그

그림 1. 고역 통과 필터 신호 처리 시각화

패시브 하이패스 필터란 무엇이며 어떻게 작동합니까?

에이 패시브 하이패스 필터 고주파 신호를 통과시키는 간단한 회로입니다. 저주파 신호 감소.그것은 불린다 수동적 왜냐하면 그것은 단지 저항과 커패시터, 외부 전원 없이.는 커패시터 주요 역할을 한다: 그것 저주파 신호를 차단합니다. 하지만 고주파 신호가 더 많이 통과하도록 허용합니다. 쉽게.일반적인 RC 설정에서 커패시터는 입력과 직렬이며 저항이 접지에 연결되어 있습니다, 저항을 통해 출력이 발생합니다.신호 주파수가 증가함에 따라 커패시터는 더 적은 저항을 제공하므로 더 많은 신호가 출력에 나타납니다.필터가 신호를 효과적으로 전달하기 시작하는 지점을 컷오프 주파수:

이 주파수 이하에서는 신호가 약해지고, 그 이상에서는 신호가 더 명확하게 전달됩니다.이 필터는 오디오 및 신호 회로에서 저주파 노이즈를 제거하고 신호 품질을 향상시키는 데 사용됩니다.

간단한 RC 하이패스 필터 회로

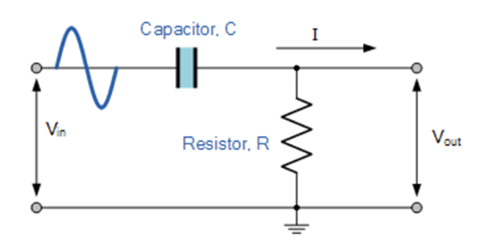

그림 2. 패시브 RC 하이패스 필터 회로 다이어그램

주파수가 하이패스 필터에 미치는 영향

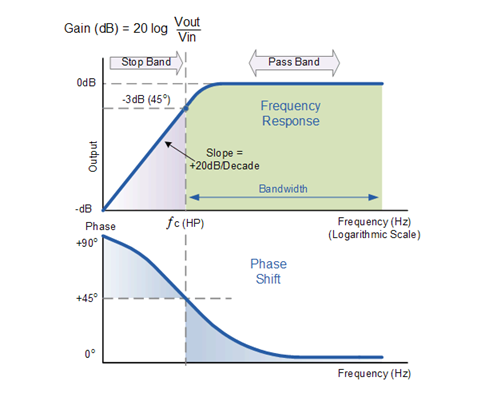

그림 3. 1차 고역 통과 필터의 주파수 응답

a의 행동 하이패스 필터 에 따라 달라집니다 입력 신호의 주파수.낮은 주파수에서는 커패시터의 리액턴스가 높으므로 신호를 제한하고 작은 출력만 나타납니다.주파수가 증가하면 커패시터의 리액턴스가 감소하여 더 많은 전류가 흐르고 출력 전압이 증가합니다.

이는 다음에서 볼 수 있습니다. 주파수 응답 (보드 플롯), 여기서 출력은 약 10년당 +20dB (옥타브당 6dB) 차단 주파수에 도달할 때까지.이 시점에서 출력은 약 입력의 70.7% (-3dB), 감쇠에서 효과적인 신호 전달로의 전환을 표시합니다.더 높은 주파수에서는 대부분의 신호가 최소한의 손실로 통과됩니다.

필터는 위상에도 영향을 줍니다.출력 신호가 입력보다 앞서며, 위상 변화는 약 +45° 컷오프 주파수에서 0° 더 높은 주파수에서.이론적으로 필터는 매우 높은 주파수를 통과할 수 있지만 실제 회로에서는 사용된 구성 요소에 따라 성능이 제한됩니다.

차단 주파수 및 위상 변이란 무엇입니까?

차단 주파수는 고역 통과 필터가 신호 감쇠에서 통과 신호로 전환되는 지점을 정의합니다.이 주파수에서 출력은 입력의 약 70.7%(-3dB)입니다.간단한 RC 고역 통과 필터의 경우 표준 RC 공식을 사용하여 계산됩니다.

필터의 이득은 주파수에 따라 달라지며 다음과 같이 표현될 수 있습니다.

여기서 용량성 리액턴스는 다음과 같습니다.

주파수가 증가하면 Xc가 감소하여 더 많은 신호가 출력으로 전달됩니다.

필터는 또한 위상 변이를 발생시킵니다.고역 통과 필터에서는 출력 신호가 입력을 리드합니다.차단 주파수에서 위상 변이는 약 +45°이고, 더 높은 주파수에서 점차 0°에 가까워집니다.

단계별 하이패스 필터 계산

고역 통과 필터의 차단 주파수를 계산하려면 저항과 커패시터 값이 필요합니다.예를 들어,R = 240kΩ 및 C = 82pF, 차단 주파수는 다음을 사용하여 찾을 수 있습니다.

값을 공식에 대입하면 약 8,087Hz의 결과가 나오며, 이는 8.09kHz(또는 약 8kHz)로 반올림될 수 있습니다.즉, 이 주파수보다 높은 신호는 더 쉽게 통과되는 반면, 낮은 주파수 신호는 감소합니다.

하이패스 필터의 응용

오디오 시스템 - 저주파 소음이나 험을 제거하여 스피커와 앰프의 사운드 선명도를 향상시키는 데 사용됩니다.

마이크 - 녹음 시스템의 배경 소음, 바람 소리 및 처리 소음을 줄이는 데 도움이 됩니다.

신호 처리 - 저주파 간섭을 제거하고 추가 처리 전에 신호를 정리합니다.

통신 시스템 - 원하지 않는 저주파 잡음을 필터링하여 신호 전송 품질을 향상시킵니다.

센서 회로 - 진동이나 동작 감지와 같은 급격한 변화나 고주파 신호에 초점을 맞추기 위해 센서에 사용됩니다.

RF 및 전자 회로 - AC 신호가 통과하도록 허용하면서 DC 구성 요소를 차단하여 민감한 구성 요소를 보호합니다.

전원 공급 장치 필터링 - 저주파 리플을 제거하고 신호 경로를 안정화합니다.

생체의학 신호 - 중요한 변화를 강조하기 위해 ECG 또는 EEG 신호의 기준선 드리프트를 필터링합니다.

이미지 처리 - 저주파 성분을 제거하여 가장자리와 미세한 디테일을 향상시킵니다.

계측 시스템 - 느린 신호 v ariat 이온을 제거하여 측정 정확도를 향상시킵니다.

2차 하이패스 필터 및 사용 이유

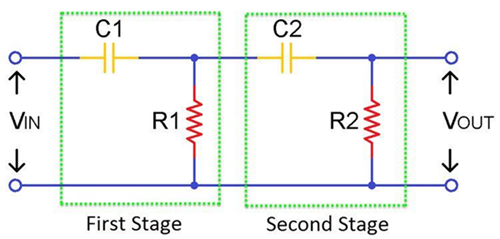

그림 4. 2차 수동 고역 통과 필터

에이 2차 고역 통과 필터 은 개선된 버전 저주파 신호와 고주파 신호를 더욱 선명하고 효과적으로 분리하는 기본 고역 통과 필터입니다.이는 일반적으로 두 개의 1차 필터 단계를 결합하여 형성되며, 이는 필터링 성능을 향상시킵니다.

1차 필터와 비교하면, 2차 설계의 경우 롤오프가 더 가파르게 나타납니다. 10년당 -40dB(옥타브당 12dB)입니다.이는 원치 않는 저주파 신호를 훨씬 더 빠르게 줄여 보다 깨끗한 신호 출력이 필요한 애플리케이션에 더 적합하다는 것을 의미합니다.

패시브 RC 차별화 요소

패시브 RC 미분기는 입력 신호의 변화율에 비례하는 출력을 생성하는 간단한 고역 통과 필터 회로입니다.저항과 커패시터만 사용하므로 기본적이고 저렴한 디자인입니다.일반 필터링에 사용되는 표준 고역 통과 필터와 달리 미분기는 에지나 스파이크와 같은 신호의 급격한 변화를 강조하는 데 특별히 사용됩니다.

RC 미분 회로의 작동 방식

RC 미분기에서 커패시터는 입력 신호와 직렬로 연결되고 저항은 접지에 연결되며 출력은 저항을 통해 이루어집니다.입력 신호가 빠르게 변하면 커패시터는 짧은 전류가 흐르도록 허용하여 저항기에 걸쳐 날카로운 전압을 생성합니다.입력 신호가 일정하거나 느리게 변하면 전류가 거의 흐르지 않아 출력도 매우 작아집니다.

적절한 차별화를 위해 시상수(RC)가 신호 주기보다 훨씬 작도록 회로가 설계되었습니다.이 조건을 사용하면 출력이 입력 파형의 도함수를 밀접하게 따를 수 있습니다.

하이패스 필터와 로우패스 필터 비교

하이패스 그리고 저역 통과 필터 이다 기본 회로 주파수에 따라 신호가 전달되는 방식을 제어하는 데 사용됩니다.주요 차이점은 저주파와 고주파를 처리하는 방법입니다.

고역 통과 필터를 사용하면 저주파 신호를 줄이면서 고주파수 신호를 통과시킬 수 있습니다.대조적으로, 저역 통과 필터는 저주파 신호를 통과시키고 고주파 신호를 줄입니다.이는 응용 프로그램에 따라 다양한 목적으로 유용하게 만듭니다.

특징	높음 통과 필터	낮음 통과 필터
기능	높게 통과 주파수	낮게 통과 주파수
블록	저주파 신호	고주파 신호
커패시터 동작	저주파를 차단하고, 높이 지나간다	저주파를 통과하고, 블록 높이
낮음시 출력 빈도	매우 낮음	높음
높은 출력 빈도	높음	매우 낮음
일반적인 사용	노이즈 제거, 감지 변화	부드러운 신호, 소음을 줄이다

회로에 적합한 하이패스 필터를 선택하는 방법

신호 범위 식별 - 유지하려는 유용한 신호 주파수와 제거하려는 저주파 노이즈를 결정합니다.

컷오프 지점 설정 - 가장 낮은 유용한 신호 바로 아래에 차단을 배치하여 중요한 신호는 통과시키고 원하지 않는 신호는 줄이도록 합니다.

필터 순서를 선택하세요.

1차 → 간단하고 기본 필터링에 적합

2차 → 더 강력한 필터링과 더 선명한 신호 분리에 더 좋습니다.

수동형과 능동형 중에서 결정합니다.

패시브 필터 → 간단하고 전원이 필요하지 않지만 신호 강도가 저하될 수 있음

활성 필터 → 연산 증폭기를 사용하고 게인을 제공하며 더 나은 제어 기능을 제공합니다.

구성요소 값 고려 - 목표 주파수 범위에 맞게 적절한 저항 및 커패시터 값을 선택하십시오.

실제 요인 확인 - 안정적인 성능을 보장하기 위해 구성 요소 허용 오차, 소음 및 신호 수준을 고려합니다.

응용 프로그램을 일치 - 오디오 시스템, 센서, 통신 회로 등 사용 위치에 따라 필터를 선택하십시오.

신호 품질과 위상 변이가 신호 출력에 미치는 영향

신호 품질 고역 통과 필터의 경우 회로가 다양한 주파수를 처리하는 방식에 직접적인 영향을 받습니다. 저주파 부품윙윙거리는 소리나 드리프트와 같은 원치 않는 소음을 포함한 가 감소되어 더 깨끗한 출력 신호를 생성하는 데 도움이 됩니다.동시에, 고주파 신호 최소한의 손실로 보다 효과적으로 통과할 수 있습니다.그러나 차단 영역 근처에서는 신호 진폭이 부분적으로 감소하므로 필터가 제대로 설계되지 않으면 출력이 약간 약화될 수 있습니다.

의 변화와 함께 진폭, 고역 통과 필터는 또한 위상 변이를 발생시킵니다. 이는 출력 신호가 입력과 정확히 동시에 발생하지 않음을 의미합니다.출력은 일반적으로 입력 신호를 앞서며, 위상차는 저주파에서 더 크고 주파수가 증가함에 따라 점차 감소합니다.주파수가 높을수록 출력은 입력과 더욱 일치하게 됩니다.이러한 효과는 실제 응용 프로그램에서 필요합니다. 신호 품질 및 타이밍 오디오 시스템, 통신 회로 및 측정 시스템의 성능에 영향을 미칠 수 있습니다.

하이 패스 회로의 잡음 또는 신호 손실을 수정하는 방법

차단 설정을 확인하세요. - 컷오프가 너무 높으면 유용한 신호가 감쇠됩니다.원하는 주파수가 명확하게 통과되도록 낮추십시오.

올바른 부품 값과 고품질 부품 사용 - 정확한 저항기와 커패시터 값을 선택하고 허용 오차가 낮고 안정적인 구성 요소(예: 필름 커패시터)를 사용하여 v ariat 이온 및 잡음을 줄입니다.

접지 및 레이아웃 개선 - 접지 경로를 짧고 깨끗하게 유지하고, 접지 루프를 피하고, 구성 요소를 서로 가깝게 배치하여 간섭을 줄이십시오.

기생 효과 최소화 - 긴 전선과 열악한 PCB 레이아웃은 원치 않는 저항과 정전 용량을 추가합니다.짧은 추적과 적절한 라우팅을 사용하십시오.

버퍼링 추가 (필요한 경우) - 특히 다음 단계가 전류를 끌어와 신호를 약화시킬 때 로딩을 방지하기 위해 버퍼 또는 연산 증폭기 단계를 사용합니다.

외부 소음에 대한 차폐 - 전자기 간섭(EMI)을 줄이려면 차폐, 연선 또는 적절한 인클로저를 사용하십시오.

신호 소스 및 부하 임피던스 확인 - 불일치로 인해 신호가 손실될 수 있습니다.소스와 부하가 필터 설계와 호환되는지 확인하십시오.

적절한 전원 공급 장치 필터링을 사용하십시오. (액티브 필터의 경우) - 전원 공급 장치의 노이즈가 출력에 영향을 줄 수 있습니다.연산 증폭기를 사용하는 경우 디커플링 커패시터를 추가하십시오.

결론

고역 통과 필터는 원치 않는 저주파 성분을 줄이고 유용한 신호를 통과시켜 신호 품질을 향상시키는 데 큰 역할을 합니다.기본 RC 회로부터 고급 2차 설계 및 미분기에 이르기까지 이러한 필터는 많은 전자 시스템에 널리 적용됩니다.작동 방식, 올바른 설계 선택 방법, 일반적인 문제 해결 방법을 이해함으로써 회로에 고역 통과 필터를 효과적으로 적용하고 애플리케이션에서 더 나은 성능을 얻을 수 있습니다.
