세라믹 대 전해 커패시터: 용도, 특징, 장단점
2026-04-24 119

커패시터는 전압을 제어하고, 잡음을 줄이며, 회로를 안정적으로 유지하는 데 도움이 되는 작은 구성 요소입니다.세라믹 및 전해 커패시터는 가장 일반적인 유형이며 각각 용도와 강도가 다릅니다.이 기사에서는 세라믹 커패시터와 전해 커패시터의 용도, 특징, 장단점, 각 유형의 사용 시기에 대해 논의하겠습니다.

카탈로그

커패시터란 무엇입니까?

에이 커패시터 전기장에서 에너지를 저장하고 방출하는 전자 부품입니다.제어하는 데 사용됩니다. 전압, 신호 필터링, 그리고 안정된 전력을 유지하다 전자 회로에서.

커패시터는 두 개로 구성됩니다. 전도성 판 단열재라고 불리는 단열재로 분리되어 있습니다. 유전체.언제 전압 적용되면 에너지는 플레이트 사이에 저장됩니다.전압이 변하면 저장된 에너지가 회로로 다시 방출됩니다.

커패시턴스는 다음에 따라 달라집니다. 접시 크기, 간격, 그리고 유전체 재료.더 큰 플레이트와 더 짧은 거리가 에너지 저장을 증가시키는 반면, 유전체 물질은 에너지가 얼마나 효율적으로 저장되는지를 결정합니다.

커패시터는 전압을 평활화하고, 잡음을 줄이고, 에너지를 일시적으로 저장하고, 디지털 회로에서 빠른 스위칭을 지원하기 위해 전자 시스템에 널리 사용됩니다.실제로 가장 일반적인 두 가지 유형은 다음과 같습니다. 세라믹 커패시터 그리고 전해 콘덴서.

세라믹 커패시터란 무엇입니까?

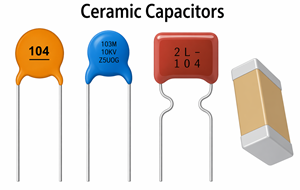

그림 2. 세라믹 커패시터의 종류 또는 예

세라믹 콘덴서 소형이고 빠르며 고주파 회로에 널리 사용됩니다.그들은 세라믹 소재 유전체로 사용되며 크기를 작게 유지하면서 용량을 늘리기 위해 다층 구조를 특징으로 하는 경우가 많습니다.

세라믹 커패시터는 무극성 그리고 설치가 쉽습니다.그들은 낮은 ESR 그리고 ESL, 이는 빠른 응답과 뛰어난 고주파 성능을 가능하게 합니다.또한 긴 수명과 컴팩트한 크기를 제공하므로 현대 전자 제품에 이상적입니다.

세라믹 커패시터는 두 가지 주요 클래스로 나뉩니다. 1등급 커패시터는 높은 안정성과 정확성을 제공하므로 정밀 애플리케이션에 적합합니다. 2등급 커패시터는 더 높은 정전용량을 제공하지만 적당한 안정성을 제공하므로 범용 용도에 적합합니다.

세라믹 커패시터의 커패시턴스는 다음과 같은 경우 감소할 수 있습니다. 직류 전압 적용됩니다.이 DC 바이어스 효과는 클래스 2 커패시터에서 흔히 발생하며 설계 시 고려해야 합니다.

세라믹 커패시터는 일반적으로 다음 용도로 사용됩니다. 디커플링 IC, 소음 필터링, RF 효과적인 디커플링 IC 회로 근처, 고속 디지털 시스템, 그리고 타이밍 애플리케이션.

전해 콘덴서란 무엇입니까?

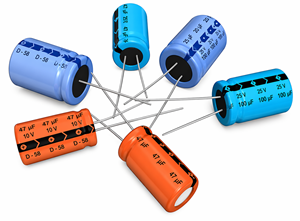

그림 3. 다양한 크기의 전해 커패시터

전해 콘덴서 높은 정전 용량 및 에너지 저장을 위해 설계되었습니다.이는 전원 공급 장치 및 저주파 애플리케이션에 널리 사용됩니다.

그들은 얇은 산화물 층 전도성 구조의 일부로서 유전체 및 전해질로 사용됩니다.이 설계는 유효 표면적을 늘려 상대적으로 작은 크기에 높은 정전용량을 허용합니다.일반적인 값의 범위는 다음과 같습니다. 마이크로패럿 에 수천 마이크로패럿.

전해 콘덴서는 높은 정전 용량을 제공하며 편광 디자인이므로 올바른 연결이 필요합니다.그들은 더 높은 ESR 그리고 ESL 세라믹 커패시터에 비해 수명이 제한되어 있으며 저주파 사용에 가장 적합합니다.

이러한 커패시터는 시간이 지남에 따라 성능이 저하되며, 열 또는 리플 전류 이 과정을 가속화할 수 있습니다.그럼에도 불구하고, 그들은 많은 양의 에너지를 저장할 수 있는 능력 때문에 여전히 널리 사용되고 있습니다.

일반적인 응용 프로그램은 다음과 같습니다 전원 공급 장치 필터링, 전압 리플 감소, 대량 에너지 저장, 오디오 회로, 그리고 DC 안정화.

세라믹 대 전해 커패시터

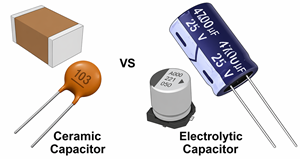

그림 4. 회로의 세라믹과 전해 커패시터

특징	세라믹	전해
용량	낮음~보통	높음
극성	무극성	편광
ESR	낮음	더 높음
다음에 가장 적합	고주파 애플리케이션	저주파/전력용
수명	롱	제한적
물리적 크기	콤팩트	더 크게

세라믹 커패시터는 전압 변화에 빠르게 반응하며 고주파 잡음을 필터링하는 데 매우 효과적입니다.전해 커패시터는 대규모 에너지 저장을 제공하며 전력 시스템의 전압을 평활화하는 데 더 적합합니다.

장점과 단점

세라믹 커패시터

세라믹 커패시터는 무극성이며 소형이며 고주파수에서 매우 효율적입니다.특히 클래스 1 유형에서 낮은 에너지 손실, 긴 수명 및 안정적인 성능을 제공합니다.그러나 정전 용량이 제한되어 있고 값이 크면 비용이 높으며 전압 하에서 정전 용량 감소가 발생할 수 있습니다.일부 유형은 민감한 회로에서 가청 소음(마이크로포닉)을 생성할 수 있습니다.

전해 콘덴서

전해 커패시터는 저렴한 비용으로 높은 정전용량을 제공하므로 에너지 저장 및 전력 필터링에 이상적입니다.이 제품은 널리 사용 가능하며 저주파 응용 분야에 효과적입니다.그러나 극성이 있고 수명이 제한되어 있으며 ESR이 높고 고주파수에서 성능이 저하됩니다.

각 커패시터를 언제 사용해야 합니까?

세라믹 커패시터 사용 고주파수 필터링, 빠른 과도 응답 및 IC 근처의 디커플링을 위한 것입니다.ESR이 낮고 크기가 작아 고속 회로의 민감한 부품 가까이에 배치하는 데 이상적입니다.

전해 콘덴서를 사용하세요 전원 공급 장치 필터링, 전압 리플 감소 및 대량 에너지 저장용입니다.이는 큰 정전 용량 값이 필요한 저주파 애플리케이션에 가장 적합합니다.

대부분의 디자인에서는 둘 다 함께 사용됩니다.예를 들어, 휴대폰 충전기에서 전해 콘덴서는 주 전원 공급을 원활하게 하고, 세라믹 콘덴서는 제어 칩 근처의 고주파 소음을 필터링합니다.

전원 공급 장치 필터링 및 디커플링

세라믹 커패시터가 가까이 배치되어 있습니다. IC 전원 핀 잡음과 전압 스파이크를 줄여 고주파 변화에 빠르게 반응합니다.

전해 콘덴서가 배치되어 있습니다. 파워 레일 일반적으로 다음 값을 사용하여 저주파 리플을 완화하고 공급을 안정화합니다. 100μF 에 4700μF 또는 그 이상.

함께, 그들은 회로 전반에 걸쳐 안정적이고 깨끗한 전력을 제공합니다.

PCB 설계 및 안전 고려 사항

안정적인 회로 성능을 위해서는 적절한 커패시터 선택과 배치가 중요합니다.고주파 신호에는 세라믹 커패시터를 사용하고 효과적인 잡음 감소를 위해 IC 전원 핀에 가깝게 배치합니다.벌크 커패시턴스를 위해 전해 커패시터 사용 전원 레일에서 전압을 평활화하고 리플 전류를 처리합니다.

일반적으로 작동 전압보다 높은 정격 전압을 선택하십시오. 1.5배~2배, 안전한 작동을 보장합니다.낮은 ESR은 효율성을 향상시키는 반면, 세라믹 커패시터는 더 나은 온도 안정성을 제공합니다.전해 커패시터는 시간이 지남에 따라, 특히 열과 높은 리플 전류 하에서 성능이 저하될 수 있습니다.

안전 관점에서 볼 때 세라믹 커패시터는 무극성이며 사용하기 쉽지만 기계적 응력에 민감할 수 있습니다.전해 커패시터는 올바른 극성으로 연결되어야 하며 전원이 제거된 후에도 전하를 유지할 수 있습니다.잠재적인 위험을 방지하려면 취급하기 전에 항상 대형 커패시터를 방전시키십시오.

결론

세라믹 및 전해 커패시터는 서로 다른 목적으로 사용되지만 종종 하나의 회로에서 함께 작동합니다.세라믹 커패시터는 고주파 소음을 처리하는 반면, 전해 커패시터는 에너지와 원활한 전력을 저장합니다.작동 방식을 알면 올바른 커패시터를 선택하고 회로 성능을 향상시키는 데 도움이 됩니다.
