클래스 X와 클래스 Y 커패시터: 차이점은 무엇입니까?
2026-04-25 122

클래스 X 및 클래스 Y 커패시터는 AC 전원에 연결되는 전자 장치에 사용되는 주요 부품입니다.특히 고전압 및 전력 서지를 처리할 때 원치 않는 소음을 줄이고 회로를 안전하게 유지하는 데 도움이 됩니다.이들은 주 전원에 직접 연결되어 있으므로 작동 방식과 올바르게 사용하는 방법을 이해해야 합니다.이 기사에서는 클래스 X 및 클래스 Y 커패시터가 무엇인지, 작동 방식, 차이점, 유형 및 사용 위치에 대해 설명합니다.또한 올바른 제품을 선택하는 방법, 따라야 할 안전 규칙, 피해야 할 일반적인 실수도 보여줍니다.

카탈로그

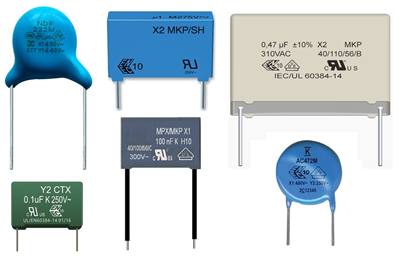

그림 1. 클래스 X 및 Y 안전 커패시터

클래스 X 및 클래스 Y 커패시터란 무엇입니까?

클래스 X 그리고 클래스 Y 커패시터 이다 안전 등급 커패시터 AC 전원 회로, 특히 주 전원에 직접 연결된 장치에 사용됩니다.주요 목적은 전기 소음을 줄이고 안전을 유지하면서 회로가 제대로 작동하도록 유지하는 것입니다.고전압에 연결되어 전력 서지가 발생할 수 있으므로 엄격한 안전 기준을 충족하는 특수 설계로 제작되었습니다.

이는 안전 커패시터라고 불립니다. 안전하고 통제된 방식으로 실패하도록 제작됨.이는 감전, 합선, 화재 등의 위험을 예방하는 데 도움이 됩니다.클래스 X 커패시터는 일반적으로 전력선 사이에 연결되는 반면 클래스 Y 커패시터는 안전이 더 필요한 라인과 접지 사이에 연결됩니다.

클래스 X 및 클래스 Y 커패시터의 작동 방식

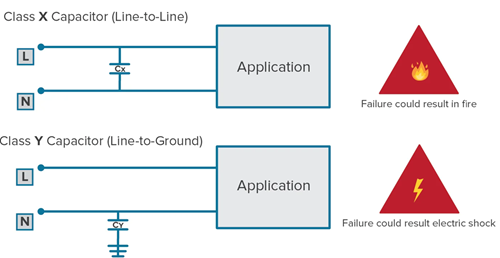

그림 2. 클래스 X와 클래스 Y 커패시터 연결 다이어그램

클래스 X 및 클래스 Y 커패시터는 AC 전력선을 따라 이동하는 고주파 잡음을 필터링하여 작동합니다.전기 시스템은 전자 장치의 성능에 영향을 미칠 수 있는 전자기 간섭(EMI)과 같은 원치 않는 신호를 생성하는 경우가 많습니다.이러한 커패시터는 간섭을 줄이는 데 도움이 됩니다.

클래스 X 커패시터는 전력선을 가로질러 배치되어 도체 사이의 소음을 흡수하고 완화합니다.클래스 Y 커패시터는 라인과 접지 사이에 연결되어 원치 않는 신호를 회로에서 안전하게 멀리 보냅니다.두 가지 유형 모두 이러한 잡음 신호를 제어함으로써 신호 안정성을 향상시키고 전자 시스템의 간섭을 줄이는 데 도움이 됩니다.

클래스 X와 클래스 Y 커패시터: 차이점은 무엇입니까?

클래스 X 및 클래스 Y 커패시터는 모두 AC 전원 회로의 전기 잡음을 줄이는 데 사용되지만 연결 위치와 안전 역할이 다릅니다.클래스 X 커패시터는 전원 공급 장치 전체의 잡음을 필터링하고 안전 위험을 낮추기 위해 라이브 라인과 중성선 사이에 배치됩니다.클래스 Y 커패시터는 라인과 접지 사이에 연결되며, 고장이 감전으로 이어질 수 있으므로 안전이 더 필요합니다.이러한 이유로 클래스 Y 커패시터는 오류 시 열리도록 설계되는 반면, 클래스 X 커패시터는 단락되어 퓨즈와 같은 보호 장치에 의존할 수 있습니다.차이점은 아래 표에 요약되어 있습니다.

특징	수업 X 커패시터	수업 Y 커패시터
연결	라인 대 라인 (라이브-뉴트럴)	접지선
주요 목적	전체 소음 감소 전력선	소음을 다음으로 줄입니다. 접지 및 안전성 향상
안전 위험	위험 감소	더 높은 위험(직접 사용자 안전 관련)
실패 모드	짧게 실패할 수도 있음	페일오픈 설계
보호	트리거 퓨즈 또는 단락된 경우 차단기	전기를 방지합니다 열어서 충격
일반적인 사용	크로스 더 라인 필터링	라인-그라운드 필터링
안전 요구 사항	표준 안전 디자인	더욱 엄격해진 안전 디자인
응용	전원 공급 장치, 가전제품	EMI 필터, 접지 회로

클래스 X 및 클래스 Y 커패시터 정격

안전 커패시터는 AC 회로의 전압 및 서지 조건을 처리하는 능력에 따라 분류됩니다.이러한 등급은 국제 표준을 따르며 주 전원에 연결되었을 때 안전한 작동을 보장하는 데 도움이 됩니다.

수업 X 평가

서브클래스	급증 성능(피크 펄스)	임펄스 내구력(일반)	사용 케이스
X1	높음(>2.5kV)	최대 ~4kV	높은 서지 환경
X2	중간(≤2.5kV)	최대 ~2.5kV	일반 가전제품 (가장 일반적)
X3	낮음(1.2kV 이하)	지정되지 않음	낮은 서지 조건

수업 Y 평가

서브클래스	정격 전압	임펄스 내구력(일반)	사용 케이스
Y1	최대 500VAC	최대 ~8kV	높은 안전성 애플리케이션
Y2	~150~300VAC	최대 ~5kV	범용 사용 (공통)
Y3	~150~250VAC	지정되지 않음	제한된 사용
Y4	~150VAC 이하	최대 ~2.5kV	저전압 애플리케이션

클래스 X 커패시터의 유형

클래스 X 커패시터는 회로가 직면할 수 있는 전기적 스트레스의 정도를 기준으로 선택됩니다.기술적 가치에만 초점을 맞추는 것보다 각 유형이 실제 상황에서 가장 좋은 성능을 발휘하는 부분과 전체 디자인에 어떻게 부합하는지 이해하는 것이 더 도움이 됩니다.

• X1 → 산업 장비나 서지가 자주 발생하는 지역과 같이 강한 전압 스파이크 또는 불안정한 전력 조건이 발생할 수 있는 열악한 환경에 적합합니다.이 유형은 장기적인 신뢰성과 고에너지 이벤트에 대한 보호가 필요할 때 선택됩니다.

• X2 → 가전제품, 어댑터, 전원 공급 장치에서 가장 널리 사용되는 옵션입니다.이는 정상적인 작동 조건에서 잘 작동하며 극단적인 서지 보호 없이 일상적인 전자 장치에 효과적인 소음 필터링을 제공합니다.

• X3 → 전압 교란이 최소화되고 전기적 환경이 안정적인 저스트레스 회로용입니다.이는 덜 일반적이며 일반적으로 높은 서지 보호가 필요하지 않은 통제된 조건에서 사용됩니다.

클래스 Y 커패시터의 유형

클래스 Y 커패시터는 전력선과 접지 사이에 연결되므로 필요한 안전 수준에 따라 선택됩니다.이 위치가 필요하기 때문에 각 유형은 응용 분야 및 작동 조건에 따라 서로 다른 수준의 보호를 제공하도록 설계되었습니다.

•Y1 → 최대한의 보호가 필요한 산업 시스템이나 의료 장비와 같은 고위험 환경을 위해 설계되었습니다.이 유형은 더 높은 전압 스트레스를 처리하며 엄격한 안전 요구 사항이 있는 회로에 사용됩니다.

• Y2 → 가전제품 및 가전제품에 대한 가장 일반적인 선택입니다.정상적인 조건에서 우수한 성능을 유지하면서 안정적인 보호 기능을 제공합니다.

• Y3 → 특정 설계 제약이 적용되는 특수하거나 덜 일반적인 설계에 사용됩니다.현대 응용 프로그램에서는 널리 사용되지 않습니다.

• Y4 → 전기적 스트레스가 낮고 필요한 안전 수준이 그다지 까다롭지 않은 저전압 시스템에 적합합니다.

클래스 X 및 클래스 Y 커패시터의 응용

전원 공급 장치 - 잡음을 줄이고 회로에 입력되는 전력을 안정화하기 위해 입력 필터링 단계에 적용됩니다.

가전제품 - TV, 세탁기, 냉장고와 같은 장치에서 간섭을 최소화하고 안정적인 작동을 보장합니다.

EMI/RFI 필터 - 전자기 및 무선 주파수 잡음을 억제하여 장치가 규제 표준을 충족하도록 돕습니다.

오디오 장비 - 원치 않는 소음을 제거하여 앰프와 스피커의 사운드 선명도를 향상시킵니다.

통신 시스템 - 신호 전송 및 성능에 영향을 미칠 수 있는 간섭을 줄입니다.

산업용 장비 - 안정적인 작동을 유지하기 위해 높은 전기적 노이즈에 노출되는 기계에 사용됩니다.

의료기기 - 안전한 작동을 보장하고 민감한 전자 시스템의 간섭을 줄입니다.

가전제품 - 충전기, 어댑터, 소형 전자기기에 소음 제어 및 보호를 위해 사용됩니다.

올바른 안전 커패시터를 선택하는 방법

올바른 안전 커패시터 선택은 회로 위치, 전압 레벨 및 안전 요구 사항에 따라 달라집니다.이러한 커패시터는 AC 주전원에 연결되어 있으므로 성능과 보호를 위해 올바른 유형을 선택해야 합니다.

연결점 식별 - 라인-라인 필터링에는 클래스 X 커패시터를 사용하고 라인-접지 보호에는 클래스 Y 커패시터를 사용합니다.

전압 정격을 확인하세요 - 커패시터가 시스템의 AC 전압과 발생 가능한 서지를 처리할 수 있는지 확인하십시오.

올바른 수업을 선택하세요 (X1, X2, Y1, Y2) - 강한 전압 스파이크 또는 필수 안전 조건에 노출된 회로의 경우 더 높은 등급을 선택합니다.

애플리케이션 환경을 고려하십시오. - 산업용 시스템에는 더 높은 등급의 구성 요소가 필요할 수 있지만 가정용 장치는 일반적으로 표준 유형을 사용합니다.

안전인증을 찾아보세요 - 안정적인 작동을 위해 커패시터가 IEC, UL 또는 CSA와 같은 인정된 표준을 충족하는지 확인하십시오.

물리적 크기 및 장착 확인 - 구성 요소가 회로 설계 및 레이아웃에 맞는지 확인하십시오.

비용과 성능의 균형 - 회로를 과도하게 설계하지 않고 안전 요구 사항을 충족하는 커패시터를 선택합니다.

클래스 X 및 Y 커패시터에 대한 안전 표준

클래스 X 그리고 클래스 Y 커패시터 반드시 엄격한 안전 기준을 따르다 AC 주전원에 직접 연결되어 고전압 및 서지에 노출되기 때문입니다.이러한 표준은 커패시터가 안정적으로 작동하고 감전이나 화재와 같은 위험을 일으키지 않는 방식으로 고장나는 것을 보장합니다.

이러한 구성 요소는 다음과 같은 인정된 조직에서 테스트 및 인증되었습니다. IEC (국제전기기술위원회), UL (Underwriters Laboratories) 및 CSA (캐나다 표준 협회).가장 널리 사용되는 지침은 IEC 60384-14이는 안전 커패시터의 분류, 테스트 방법 및 성능 요구 사항을 정의합니다.

이러한 표준을 충족하기 위해 커패시터는 다음과 같은 테스트를 거칩니다.

• 정상 및 서지 조건을 처리할 수 있는지 확인하기 위한 고전압 테스트

• 갑작스러운 전압 스파이크에 대한 저항성을 검증하기 위한 임펄스 테스트

• 장기적인 신뢰성을 확인하기 위한 내구성 테스트

• 안전하게 실패했는지 확인하기 위한 실패 테스트(개방 또는 제어된 동작)

안전 커패시터 사용 시 흔히 저지르는 실수

안전 커패시터를 사용할 때 몇 가지 실수가 성능과 안전 모두에 영향을 미칠 수 있습니다.가장 큰 문제 중 하나는 잘못된 유형 사용 (클래스 X 대 클래스 Y), 특히 클래스 X 커패시터를 라인-접지 위치에 배치하면 감전 위험이 높아질 수 있습니다.또 다른 문제는 잘못된 등급 선택, 하위 클래스는 전압 서지를 적절하게 처리하지 못하고 조기에 실패할 수 있습니다.또한 안전 인증을 무시하지 마십시오, 인증되지 않은 구성 요소는 필수 표준을 충족하지 못할 수 있기 때문입니다.커패시터를 손상시킬 수 있는 전압 스파이크 또는 불안정한 전력과 같은 실제 작동 조건을 간과할 수 있습니다.또한, 불량한 회로 배치 그리고 부적절한 접지 필터링 효과가 감소하고 안전 문제가 발생할 수 있습니다.사용 품질이 낮은 또는 손상된 구성 요소 신뢰할 수 없는 작동으로 이어질 수 있으며 모든 커패시터가 동일하다고 가정하는 것은 심각한 실수이므로 AC 주전원 애플리케이션에는 안전 등급 커패시터만 사용해야 합니다.

결론

클래스 X 및 클래스 Y 커패시터는 전자 회로가 적절하고 안전하게 작동하도록 유지하는 데 도움이 됩니다.용도, 유형 및 올바른 사용을 이해하면 필요에 맞는 올바른 커패시터를 선택하고 문제를 피할 수 있습니다.올바른 안전 커패시터를 사용하고 적절한 지침을 따르면 장치와 사용자 모두를 보호하는 동시에 전반적인 성능을 향상시키는 데 도움이 됩니다.
