MOSFET과 릴레이의 차이점은 무엇입니까?
2026-04-26 55

모든 전기 또는 전자 시스템에서는 올바른 스위칭 장치를 선택하는 것이 필수적입니다.가장 일반적인 옵션 중 두 가지는 MOSFET과 릴레이입니다.둘 다 회로를 제어하는 ​​데 사용되지만 서로 다른 방식으로 작동하고 서로 다른 용도로 설계되었습니다.일부 시스템에는 빠르고 효율적인 스위칭이 필요한 반면, 다른 시스템에는 강력한 절연과 고전력 처리 능력이 필요합니다.이 기사에서는 MOSFET과 계전기의 주요 차이점, 작동 방식, 사용 위치, 애플리케이션에 적합한 계전기를 선택하는 방법에 대해 설명합니다.

카탈로그

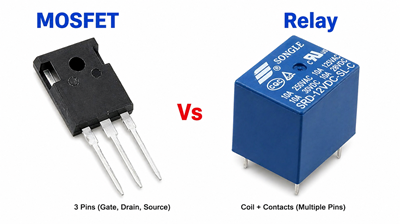

그림 1. MOSFET과 릴레이 비교

릴레이란 무엇이며 어떻게 작동하나요?

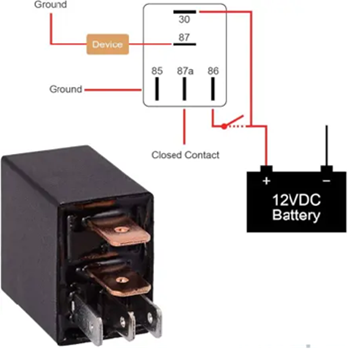

그림 2. 회로에서 릴레이가 연결되는 방식

에이 릴레이 은 전기 기계식 스위치 이는 저전력 신호가 고전력 회로를 안전하고 효율적으로 제어할 수 있도록 해줍니다.그것은 코일 그 전자석 역할을 한다 전류가 흐르면.코일에 전원이 공급되면 코일이라고 불리는 움직이는 금속 부분을 당기는 자기장이 생성됩니다. 뼈대.이 움직임은 접점의 위치를 변경하는데, 이는 접점의 위치를 변경합니다. 열거나 닫거나 전기 회로.

일반적인 릴레이에는 다음이 있습니다. 평상시 열려 있음 (NO) 활성화될 때까지 열려 있는 접점 및 평상시 닫혀 있음 (NC) 릴레이에 전원이 공급될 때까지 닫힌 상태로 유지되는 접점입니다.코일에 전원이 공급되면 NO 접점이 닫혀 전류가 흐르고, NC 접점이 열려 전류가 차단됩니다.전원이 제거되면 스프링이 전기자를 원래 위치로 되돌려 접점을 기본 상태로 복원합니다.

이 간단한 메커니즘을 통해 릴레이는 저전압 제어 신호를 사용하여 모터, 조명, 가전제품과 같은 고전압 또는 고전류 장치를 제어할 수 있습니다.제어 측과 부하 측이 물리적으로 분리되어 있기 때문에 계전기는 전기적 절연도 제공하므로 많은 응용 분야에서 신뢰성 있고 안전합니다.

MOSFET이란 무엇이며 어떻게 작동합니까?

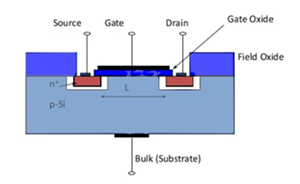

그림 3. MOSFET 내부 구조 다이어그램

에이 MOSFET (금속 산화물 반도체 전계 효과 트랜지스터)는 반도체 스위칭 장치 전류의 흐름을 제어하는 장치이다. 기계적 움직임 대신 전기장.여기에는 세 가지 주요 터미널이 있습니다. 게이트, 드레인, 소스.게이트는 얇은 산화물 층에 의해 장치의 나머지 부분과 전기적으로 절연되어 있어 전류가 거의 흐르지 않습니다.전류를 사용하는 대신 게이트에 인가되는 전압으로 MOSFET을 제어합니다.

N채널 MOSFET의 게이트에 전압이 가해지면 전기장이 생성되어 다음을 형성합니다. 전도성 경로, 라고 채널, 드레인과 소스 사이.이 채널이 형성되면 전류가 장치를 통해 자유롭게 흐를 수 있습니다.게이트 전압이 제거되거나 일정 수준(임계 전압) 이하로 낮아지면 채널이 사라지고 전류가 멈춥니다.이를 통해 MOSFET은 빠른 전자 스위치 역할을 할 수 있습니다.

릴레이와 달리 MOSFET에는 움직이는 부품이 없습니다. 그래서 훨씬 더 빠르게 전환하고 조용히 작동합니다.특히 저전압 및 고속 애플리케이션에서 매우 효율적입니다.빠른 응답과 긴 수명으로 인해 MOSFET은 오늘날 전자 설계의 주요 구성 요소입니다.

MOSFET과 릴레이: 주요 차이점

아래 표는 MOSFET과 계전기 간의 주요 차이점을 간단하고 명확하게 비교하여 귀하의 응용 분야에 적합한 계전기를 빠르게 결정하는 데 도움이 됩니다.

특징	MOSFET	릴레이
유형	전자 (반도체)	기계 (전자기)
작동 방식	전압을 사용하여 전류 흐름 제어	코일을 사용하여 이동합니다. 연락처
스위칭 속도	매우 빠르다 (마이크로초)	느림(밀리초)
움직이는 부품	없음	예(연락처 이동)
수명	매우 길다	마모로 인해 제한됨
소음	침묵	클릭 소리
전력 소비	낮음 (전압 제어)	더 높음(코일 필요 힘)
전기 절연	완전 격리 없음	완전 격리 제어와 부하 사이
부하 유형	주로 DC	AC 및 DC
크기	작고 컴팩트하다	더 크고 부피가 커요
열	열이 발생할 수 있음 부하가 걸린 상태	접점의 열 감소
신뢰성	높음(마모 없음)	시간이 지남에 따라 성능이 저하될 수 있음
비용	일반적으로 낮음 보통	더 높을 수 있음 유형에 따라

MOSFET과 릴레이 애플리케이션

릴레이 애플리케이션:

• 가전제품(에어컨, 세탁기, 냉장고)

• 자동차 시스템(스타터 모터, 경적, 헤드라이트, 연료 펌프)

• 산업용 제어 패널(모터, 펌프, 압축기, 컨베이어)

• 고전압 및 고전류 스위칭

• 안전을 위해 전기적 절연이 필요한 시스템

• 전력 분배 및 스위칭 회로

• HVAC 시스템(난방, 환기, 에어컨 제어)

• 엘리베이터 및 리프트 제어 시스템

• 발전기 및 백업 전원 스위칭(ATS 시스템)

• 조명 제어 시스템(가로등, 건물 조명)

• 안전 및 보호 시스템(회로 차단기, 경보)

• 철도 신호 및 중장비 제어

MOSFET 애플리케이션:

• 전원 공급 장치 및 DC-DC 컨버터

• 배터리 관리 시스템(BMS)

• 모터 드라이버(로봇, 팬, 드론, 소형 기계)

• 마이크로컨트롤러 및 임베디드 시스템(Arduino, IoT 장치)

• 노트북, 스마트폰, 휴대용 전자제품

• 고속 스위칭 회로

• LED 드라이버 및 조명 시스템

• 오디오 증폭기 및 신호 처리 회로

• 태양광 발전 시스템 및 인버터

• 전기 자동차(모터 제어, 전력 조절)

• 로봇 시스템(액추에이터, 제어 회로)

• 컴퓨터 마더보드 및 전원 관리 회로

• 무선 충전 및 고속 충전 회로

MOSFET 대 계전기: 귀하의 애플리케이션에 어느 것이 더 좋습니까?

MOSFET과 계전기 중에서 선택하는 것은 특정 요구 사항에 따라 다릅니다.두 장치 모두 전기 회로를 제어할 수 있지만 서로 다른 유형의 응용 분야에 맞게 설계되었습니다.

에이 릴레이 귀하의 시스템이 관련될 때 더 나은 선택입니다 고전압 또는 고전류, 특히 AC 전원의 경우.릴레이는 전기 절연이 필요한 경우에도 이상적입니다. 즉, 안전을 위해 제어 회로가 부하에서 완전히 분리되어야 함을 의미합니다.계전기는 큰 부하를 전환해야 하고 속도가 필요하지 않은 가전제품, 산업 시스템 및 자동차 애플리케이션에 일반적으로 사용됩니다.

에이 MOSFET 에 더 적합하다 저전압 및 DC 회로 빠르고 효율적인 전환이 필요한 제품입니다.움직이는 부품이 없기 때문에 조용하게 작동하고 매우 빠르게 전환할 수 있어 마이크로 컨트롤러 프로젝트, 전원 공급 장치, 배터리 시스템 및 로봇 공학과 같은 현대 전자 장치에 적합합니다.MOSFET은 공간이 제한되어 있고 에너지 효율성이 요구되는 경우에도 선호됩니다.

MOSFET과 릴레이: 언제 사용해야 할까요?

일반적인 기능뿐만 아니라 시스템의 실제 상황을 기반으로 MOSFET 또는 릴레이를 사용해야 합니다.

사용 릴레이 언제 실제 전력 시스템으로 작업하기 가전제품, 산업기계, 자동차 회로 등.이러한 시스템에는 일반적으로 안전과 절연이 요구되는 AC 전원 또는 고전압이 포함됩니다.간단한 ON/OFF 제어만 필요하고 일반적으로 전환이 발생하지 않는 경우에도 릴레이가 더 좋습니다.

사용 MOSFET 안으로 전자 및 디지털 시스템 전환이 자주 발생하고 속도가 중요한 경우.여기에는 마이크로 컨트롤러 회로, 배터리 구동 장치, 전원 공급 장치 및 로봇 공학이 포함됩니다.MOSFET은 고효율, 저발열, 컴팩트한 설계가 필요한 경우에도 더 나은 선택입니다.

MOSFET과 릴레이: 스위칭 속도 비교

스위칭 속도 MOSFET과 릴레이의 가장 큰 차이점 중 하나입니다.에이 MOSFET은 매우 빠르게 전환됩니다. 움직이는 부분이 없기 때문입니다.마이크로초 단위로(매우 빠르게) ON 및 OFF가 가능하므로 전원 공급 장치나 전자 장치와 같이 여러 번 전환하는 회로에 적합합니다.에이 릴레이가 훨씬 느립니다 금속 접점을 움직여야 하기 때문입니다.전원을 켜면 코일이 접점을 당기는 데 시간이 걸립니다.일반적으로 밀리초 정도 걸립니다(더 느림).따라서 릴레이는 빠르거나 반복적인 전환에는 적합하지 않습니다.

MOSFET 대 릴레이: 전력 소비 및 효율성

전력사용 특히 장기간 작동하는 시스템에서 MOSFET과 계전기의 또 다른 차이점은 다음과 같습니다.

에이 MOSFET은 제어 전력을 거의 사용하지 않습니다. 전류가 아닌 전압에 의해 제어되기 때문입니다.ON된 후에는 내부 저항으로 인해 약간의 에너지만 손실됩니다.따라서 배터리 구동 장치 및 에너지 절약 시스템에 적합한 선택입니다.에이 릴레이, 그러나, 지속적인 전력이 필요합니다 코일이 켜져 있는 동안 코일을 활성 상태로 유지합니다.이는 전환하지 않는 동안에도 에너지를 계속 사용한다는 것을 의미합니다.시간이 지남에 따라 전력 소비가 높아질 수 있으며, 특히 오랫동안 켜져 있는 시스템에서는 더욱 그렇습니다.

MOSFET 대 계전기: 수명 및 신뢰성

수명과 신뢰성 MOSFET과 릴레이는 제작 방식이 매우 다릅니다.에이 MOSFET에는 움직이는 부품이 없습니다., 그래서 쉽게 닳지 않습니다.수백만 번, 심지어 수십억 번 전환해도 여전히 제대로 작동할 수 있습니다.따라서 전자 제품, 전원 공급 장치 및 자동화 장치와 같이 자주 전환되는 시스템에 매우 안정적입니다.

에이 릴레이, 반면에, 매번 열리고 닫히는 움직이는 접점이 있습니다. 전환됩니다.장기적으로 이러한 접점은 고전류를 전환할 때 스파크(아크)로 인해 마모되거나 연소되거나 손상될 수 있습니다.결과적으로 릴레이의 수명은 제한되며, 특히 자주 전환하는 애플리케이션에서는 더욱 그렇습니다.

MOSFET과 릴레이: 전기 절연 및 안전

전기 절연 및 안전 고전압이나 민감한 회로로 작업할 때 필요합니다.에이 릴레이는 완전한 전기 절연을 제공합니다. 제어측과 부하측 사이.이는 두 부품이 직접 연결되지 않음을 의미하므로 부하의 고전압이나 결함이 제어 회로에 쉽게 도달할 수 없습니다.

에이 MOSFET, 반면에, 자체적으로는 완전한 격리를 제공하지 않습니다..제어 신호와 부하가 동일한 전기 경로를 공유하므로 직접 연결됩니다.이는 회로를 설계할 때, 특히 더 높은 전압을 처리할 때 특별한 주의가 필요하다는 것을 의미합니다.MOSFET으로 절연을 달성하려면 일반적으로 광절연기 또는 드라이버 회로와 같은 추가 구성 요소가 필요합니다.

MOSFET과 계전기 중에서 선택할 때 흔히 저지르는 실수

잘못된 장치를 선택하면 성능 저하, 손상 또는 안전 위험이 발생할 수 있습니다.피해야 할 일반적인 실수는 다음과 같습니다.

고전압 AC 부하에 MOSFET 사용 - MOSFET은 주로 DC용입니다.적절한 설계 없이 AC에 직접 사용하면 고장이 발생할 수 있습니다.

전기 절연 요구 무시 - 시스템이 안전을 위해 절연이 필요한 경우 릴레이가 더 나은 선택인 경우가 많습니다.

잘못된 전압 또는 전류 정격 선택 - 필요 등급보다 낮은 등급의 기기를 사용하면 과열되거나 손상될 수 있습니다.

MOSFET 게이트를 제대로 구동하지 않음 - 약하거나 잘못된 게이트 전압으로 인해 MOSFET이 과열되어 완전히 전환되지 않을 수 있습니다.

고속 스위칭을 위한 릴레이 사용 - 릴레이는 느리고 너무 자주 전환하면 빨리 마모될 수 있습니다.

릴레이 코일 전력 소비를 잊어 버림 - 계전기는 ON 상태를 유지하기 위해 지속적인 전력이 필요하며, 이는 장기 실행 시스템에서 에너지를 낭비할 수 있습니다.

MOSFET의 열 관리 무시 - 적절한 냉각이나 설계가 없으면 MOSFET은 부하 시 과열될 수 있습니다.

수명을 고려하지 않음 - 릴레이는 시간이 지남에 따라 마모되며, 특히 빈번한 스위칭 애플리케이션에서는 더욱 그렇습니다.

접점 또는 단자의 잘못된 배선 - 잘못 연결하면 회로가 고장나거나 예기치 않게 동작할 수 있습니다.

MOSFET과 릴레이 중에서 선택하는 방법

회로에 필요한 것이 무엇인지 살펴보면 MOSFET과 계전기 중에서 선택하는 것은 간단합니다.

먼저, 권력의 종류.회로가 AC 전원을 사용하는 경우 일반적으로 릴레이가 더 나은 선택입니다.DC 전원을 사용하는 경우 MOSFET이 더 좋습니다.다음으로 생각해 보세요. 부하의 크기.고전압 또는 고전류의 경우 릴레이가 더 안전합니다.저전력에서 중간 전력의 경우 MOSFET이 잘 작동합니다.

이제 고려해보세요 속도 .회로가 매우 빠르게 또는 여러 번 전환해야 하는 경우 MOSFET을 사용하십시오.전환이 느리거나 가끔씩만 발생하는 경우에는 릴레이가 좋습니다.또한 생각해보십시오. 안전.제어 장치와 부하 사이에 절연이 필요한 경우 릴레이를 선택하십시오.절연이 필요하지 않다면 MOSFET도 괜찮습니다.

봐 전력 소비너무.MOSFET은 더 적은 전력을 사용하는 반면, 릴레이는 코일이 ON 상태를 유지하기 때문에 더 많은 전력을 사용합니다.마지막으로 생각해 보세요. 크기와 수명.MOSFET은 작고 오래 지속됩니다.릴레이는 더 크고 마모될 수 있지만 여전히 간단한 작업에는 좋습니다.

결론

MOSFET과 계전기는 모두 유용한 스위칭 장치이지만 각각 다른 상황에 가장 적합합니다.계전기는 고전압, AC 부하 및 안전한 절연에 적합한 선택인 반면, MOSFET은 빠른 스위칭, 저전력 사용 및 최신 전자 시스템에 더 적합합니다.속도, 효율성, 수명, 안전성의 차이를 이해하면 필요에 맞는 장치를 선택할 수 있습니다.
