RF 차폐란 무엇입니까?유형, 재료 및 용도
2026-04-20 102

오늘날 전자 장치는 간섭이 성능과 신뢰성에 영향을 미칠 수 있는 점점 더 혼잡해지는 신호 환경에서 작동합니다.RF 차폐는 원치 않는 전자기 신호를 제어하여 시스템을 보호하는 데 도움이 됩니다.이 기사에서는 RF 차폐가 무엇인지, 간섭이 발생하는 이유, 차폐 작동 방식, 최신 시스템에 사용되는 재료, 디자인 및 애플리케이션에 대해 설명합니다.

카탈로그

RF 차폐 이해

RF 차폐 제어하는 데 사용되는 방법입니다. 무선 주파수 에너지 전자 장치와 상호 작용합니다.민감한 구성 요소를 다음과 같이 묶어서 작동합니다. 전도성 또는 자성 재료 전자기 에너지를 관리하는 것입니다.이러한 물질은 전자기파의 동작 방식에 영향을 미치고 신호 방식을 조절하는 데 도움이 됩니다. 들어가다 또는 출구 시스템.

RF 차폐는 설계 요구 사항에 따라 전체 인클로저부터 개별 구성 요소까지 다양한 수준에 적용될 수 있습니다.

RF 신호에 간섭이 발생하는 이유는 무엇입니까?

그림 2. 간섭 잡음이 있는 RF 신호

무선 주파수 간섭(RFI) RF 신호를 방해하는 원치 않는 전자기 에너지입니다.RF 신호는 통신에 사용되므로 간섭으로 인해 신호 품질이 약화되거나 데이터 오류가 발생하거나 연결이 중단될 수 있습니다.

간섭 원인

천연 자원 번개, 태양 활동 등은 RF 통신을 방해하는 전자기 잡음을 생성할 수 있습니다. 인공 소스전자 장치, 모터 및 전력 시스템을 비롯한 여러 장치도 RF 전송을 방해하는 신호를 생성합니다.또한, 의도적인 소스 유사한 주파수에서 작동하는 송신기 및 무선 시스템과 같은 장치는 신호가 겹칠 때 간섭을 일으킬 수 있습니다.

간섭 유형

간섭은 생성되는 방식에 따라 다양한 방식으로 작동할 수 있습니다. 지속적인 간섭 시간이 지남에 따라 지속적인 혼란을 야기하지만 임펄스 간섭 갑작스러운 문제를 일으키는 짧은 폭발로 나타납니다.간섭은 주파수 범위에 따라 달라질 수도 있습니다. 협대역 간섭 특정 빈도에 영향을 미치는 반면 광대역 간섭 여러 주파수에 걸쳐 퍼집니다.

간섭이 장치에 도달하는 방법

간섭은 여러 경로를 통해 장치에 도달할 수 있습니다.다음과 같이 여행할 수 있습니다. 방사된 신호 공중을 통해 다음과 같이 움직인다 전도성 간섭 케이블과 배선을 통해 또는 사이의 전송을 통해 근처 구성 요소 전기장이나 자기장을 통해.RF 시스템은 깨끗한 신호에 의존하기 때문에 작은 양의 간섭이라도 성능에 영향을 미칠 수 있습니다.

RF 차폐 작동 방식

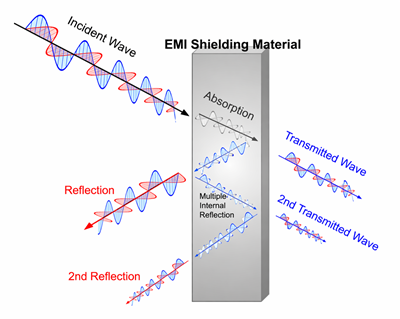

그림 3. RF 차폐재료의 전자파 거동

RF 차폐 제어 세 가지 주요 메커니즘을 통한 전자기 에너지: 반사, 흡수, 그리고 내부 재반성.

반사는 구리나 알루미늄과 같은 전도성 물질이 표면에 들어오는 대부분의 전자기파를 편향시킬 때 발생합니다.흡수는 에너지의 일부가 재료에 들어갈 때 발생하며 일반적으로 열로 소산되면서 약해집니다.내부 재반사는 남은 에너지가 재료 내부에 반사되어 나가기 전에 강도를 잃을 때 발생합니다.

이러한 결합된 효과는 차폐를 통과하는 전체 에너지를 줄여 전자 시스템 내부 및 주변에서 전자기적 동작을 제어할 수 있도록 합니다.

RF 차폐 성능에 영향을 미치는 것은 무엇입니까?

주파수 범위: 차폐 효과는 신호 범위에 따라 다르므로 작동 주파수에 따라 재료를 선택해야 합니다.

재료 특성: 전도성과 투과성은 전자기 에너지가 얼마나 잘 제어되는지를 결정합니다.

두께: 두꺼운 재료는 일반적으로 특히 낮은 주파수에서 더 나은 감쇠를 제공합니다.

틈과 틈: 작은 틈이라도 전자기 누출이 발생할 수 있으므로 적절한 밀봉 솔루션이 필요합니다.

접지 및 조립: 연결이 불량하면 전반적인 차폐 성능이 저하될 수 있습니다.

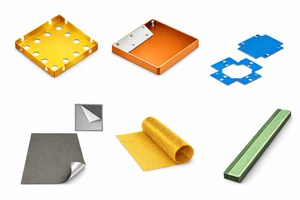

일반적인 RF 차폐 재료

효과적인 RF 차폐를 달성하려면 올바른 재료를 선택하는 것이 중요합니다.다양한 재료는 주파수, 용도, 설계 요구 사항에 따라 다양한 수준의 성능을 제공합니다.

일반적인 재료는 다음과 같습니다 구리, 고성능과 우수한 전도성을 제공하며, 알루미늄, 가볍고 비용 효율적입니다. 강철 자기 차폐에 대한 강도와 적합성으로 인해 가치가 높습니다. 사전 주석 도금 강철, 주석을 얇게 코팅하여 내식성이 향상되고 납땜성이 우수하여 차폐 인클로저 및 PCB 쉴드 캔에 널리 사용됩니다. 뮤메탈 저주파 자기장을 차폐하는 데 이상적입니다. 니켈 합금 내구성과 내식성으로 유명합니다.

유연한 솔루션 포함하다 전도성 엘라스토머갭을 밀봉하고 전기 접촉을 유지하는 데 사용되는 전도성 직물은 유연하거나 휴대 가능한 설계에 경량 차폐 기능을 제공합니다.

RF 쉴드의 유형

RF 차폐는 전체 인클로저부터 유연한 구성 요소 수준 솔루션에 이르기까지 애플리케이션에 따라 다양한 재료와 디자인을 사용하여 구현됩니다.

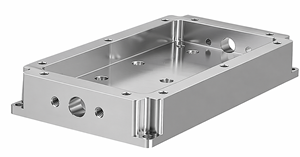

그림 4. 금속성 RF 차폐 인클로저

금속 RF 차폐 인클로저 연속 전도성 소재를 사용해 전자기 에너지를 차단하는 고성능 솔루션입니다.이는 강력한 차폐가 필요한 전자 시스템에 널리 사용됩니다.

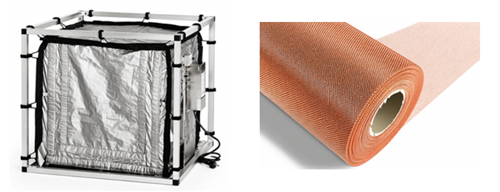

그림 5. RF 차폐 인클로저 및 전도성 직물

경량 또는 휴대용 애플리케이션의 경우 RF 차폐 인클로저 전도성 원단을 사용하여 유연한 RF 차폐 패브릭 효과적인 대안을 제공합니다.이 소재는 차폐 성능을 유지하면서 유연성을 제공하므로 소형 및 모바일 장치에 적합합니다.또한 플라스틱 부품에 전도성 코팅을 적용하여 경량 차폐층을 만들 수 있습니다.

그림 6. 복합 RF 차폐재(맞춤형 패널)

복합 RF 차폐 재료 성능, 무게, 맞춤화의 균형을 이루기 위해 다양한 재료를 결합합니다.이는 설계 유연성과 무게 감소가 중요할 때 자주 사용됩니다.

그림 7. RF 차폐 개스킷 및 씰

접합부 및 개구부의 전자파 누출을 방지하려면 RF 차폐 개스킷 및 씰 사용됩니다.표면 간의 전기적 접촉을 유지하고 조립된 부품 전체에 걸쳐 지속적인 차폐를 보장합니다.

일반적인 RF 차폐 설계

RF 차폐는 전체 시스템에서 개별 구성 요소에 이르기까지 다양한 수준에서 적용될 수 있습니다.일반적인 디자인 중 하나는 패러데이 케이지, 표면 전체에 전하를 재분배하여 전자기장을 차단합니다.V 와이어 메쉬 디자인과 같은 ariat 이온은 효과를 유지할 수 있을 만큼 개구부가 작게 유지되는 경우 공기 흐름과 가시성을 허용합니다.

견고한 금속 인클로저 연속적인 전도성 표면을 통해 강력한 차폐 기능을 제공하는 널리 사용되는 또 다른 디자인입니다.케이블이 포함된 시스템에서는 케이블 차폐 간섭을 방지하는 것이 중요합니다.요구 사항에 따라 다양한 유형이 사용됩니다. 호일 차폐는 전체 적용 범위를 제공하고 고주파수에서 우수한 성능을 발휘하며, 나선형 차폐는 유연성을 제공하고, 편조 차폐는 중간 범위의 내구성을 제공합니다.

차폐를 손상시키지 않고 공기 흐름을 지원하기 위해, 차폐 통풍구종종 벌집 구조를 사용하여 전자기 누출을 제한하는 데 사용됩니다.더 작은 규모에서는, 보드 레벨 차폐 특히 소형 장치에서 회로 기판의 민감한 구성 요소를 격리하기 위해 금속 커버를 사용합니다.

대규모 애플리케이션의 경우, RF 차폐실 의료, 연구, 국방 등의 환경에서 외부 신호를 차단하고 내부 방출을 억제하는 데 사용됩니다.MRI실은 이러한 유형의 차폐의 일반적인 예입니다.

RF 차폐의 응용

생활가전 - 스마트폰, 노트북

헬스케어 - 의료 기기 및 영상 시스템

자동차 - 센서 및 전자 시스템

항공우주 및 방위 - 내비게이션 및 통신

산업 및 소매 - 자동화 및 RFID

통신 - 안정적인 네트워크 성능

결론

RF 차폐는 최신 전자 시스템의 안정적인 성능을 지원합니다.원치 않는 간섭을 줄여 신호 무결성을 보호하고 시스템 안정성을 향상하며 장치가 의도한 대로 작동하도록 돕습니다.기술이 발전하고 시스템이 더욱 상호 연결됨에 따라 효과적인 차폐는 설계 및 전체 성능의 표준 부분이 되었습니다.
