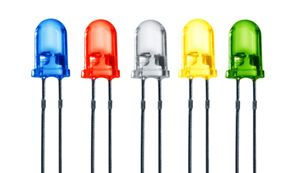

그림 1. 발광 다이오드
에이 발광 다이오드 (LED)는 다음을 생산하는 반도체 장치입니다. 빛 전류가 흐르면.전류를 한 방향으로만 흐르게 함으로써 표준 다이오드처럼 기능하지만, 주요 특징은 전기 에너지를 빛으로 변환하는 능력입니다.
LED는 특별히 선택된 반도체 재료로 만들어진 PN 접합 주위에 구축됩니다.순방향 바이어스가 되면 전자는 접합을 가로질러 이동하여 정공과 재결합합니다.이 과정은 빛을 생성하는 광자 형태로 에너지를 방출합니다.이 빛의 파장은 사용된 재료에 따라 달라지며, 다음과 같은 색상이 달라집니다. 빨간색, 녹색, 파란색, 또는 흰색.LED는 또한 리모콘과 같은 응용 분야에 사용되는 눈에 보이지 않는 적외선을 생성할 수도 있습니다.
열이나 필라멘트에 의존하는 기존 광원과 달리 LED는 열 손실을 최소화하면서 보다 효율적으로 빛을 생성합니다.이로 인해 에너지 효율적이고 컴팩트하며 내구성이 뛰어나고 기존 조명 장치보다 훨씬 오래 지속될 수 있습니다.

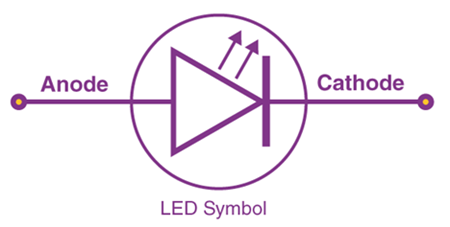

그림 2. 양극과 음극이 있는 LED 회로 기호
발광 다이오드(LED)의 색상은 p-n 접합에 사용된 반도체 재료에 따라 결정됩니다.각 재료에는 전자가 정공과 재결합할 때 방출되는 빛의 파장을 정의하는 특정 밴드갭 에너지가 있습니다.순방향 전압이 가해지면 전자는 광자 형태로 에너지를 방출하며 이 에너지는 눈에 보이는 색상과 직접적으로 일치합니다.더 큰 밴드갭을 갖는 물질은 청색광이나 자외선과 같은 더 짧은 파장을 생성하는 반면, 더 작은 밴드갭을 갖는 물질은 적색광이나 적외선과 같은 더 긴 파장을 생성합니다.다음은 가장 일반적인 LED 재료와 해당 재료가 생산하는 색상입니다.
갈륨비소 (GaAs) - 가시 스펙트럼을 넘어서는 적외선(일반적으로 700나노미터 이상)을 생성합니다.응용 분야에는 눈에 보이지 않는 빛 전송이 필요한 원격 제어, 광학 센서 및 통신 시스템이 포함됩니다.
갈륨 비소 인화물 (GaAsP) - 빨간색, 주황색 및 적외선을 생성합니다.상대적으로 저렴한 비용으로 기본적인 가시 색상을 제공할 수 있는 능력 때문에 초기 LED 표시기 및 간단한 디스플레이 시스템에서는 이 재료를 사용했습니다.
알루미늄 갈륨 비소 인화물 (AlGaAsP) - 이전 화합물에 비해 효율성이 향상된 고휘도 빨간색, 주황색 및 노란색 빛을 제공합니다.이 소재는 강력한 가시성과 안정적인 성능으로 인해 옥외 디스플레이, 교통 신호기 및 간판에 자주 사용됩니다.
갈륨 인화물 (간격) - 도핑 조건에 따라 빨간색, 노란색, 녹색 빛을 방출합니다.많은 저가형 표시기 LED가 이 소재를 사용하지만 효율성은 최신 반도체 옵션에 비해 여전히 낮습니다.
알루미늄 갈륨 인화물 (AlGaP) - 표준 GaP보다 더 나은 효율로 녹색광을 생성합니다.중간 밝기 응용 프로그램은 향상된 성능과 에너지 효율성의 이점을 얻습니다.
질화갈륨 (GaN) - 녹색에서 청색광으로의 방출을 가능하게 하며 현대 고휘도 LED 기술의 기반을 형성합니다.이 소재의 개발로 고급 조명 솔루션에 필수적인 효율적인 청색 LED가 가능해졌습니다.
인듐 갈륨 질화물 (InGaN) - 파란색, 청록색 및 자외선 방출을 지원합니다.백색 LED 조명은 일반적으로 넓은 스펙트럼 조명을 달성하기 위해 인광체 층과 결합된 이 재료를 사용합니다.
알루미늄 갈륨 질화물 (AlGaN) - 더 높은 광자 에너지로 자외선을 생성합니다.살균 시스템, 정수 장비, UV 경화 공정은 효과적인 작동을 위해 이 소재를 사용합니다.
실리콘 카바이드 (SiC) - 기본 발광체보다는 주로 기판으로 기능합니다.약한 청색 방출이 발생할 수 있지만 주요 역할은 강한 열적 및 전기적 특성으로 인해 다른 반도체 층을 지지하는 것과 관련이 있습니다.
아연 셀레나이드 (ZnSe) - 청색광을 생성할 수 있지만 현대 LED 제조에서는 이 물질을 거의 사용하지 않습니다.GaN 및 InGaN과 같은 고급 화합물은 더 높은 효율성과 더 나은 성능으로 인해 ZnSe를 대체했습니다.

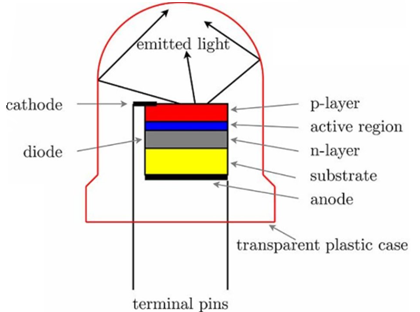

그림 3. LED 구성
발광 다이오드(LED)는 패키지 디자인, 구조 및 용도에 따라 분류될 수 있습니다.주요 유형은 다음과 같습니다.
스루홀 LED - 인쇄 회로 기판에 장착하기 위한 2개의 리드가 있는 기존 유형입니다.일반적인 크기에는 3mm 및 5mm 패키지가 포함됩니다.이러한 LED는 설치가 간단하고 가격이 저렴하기 때문에 전자 장치의 표시등으로 널리 사용됩니다.
표면 실장 장치(SMD) LED - PCB 표면에 직접 장착되도록 설계되었습니다.컴팩트한 크기와 높은 효율 덕분에 이 LED는 LED 스트립, 디스플레이 패널 및 현대 조명 시스템에 적합합니다.인기 있는 패키지 크기에는 3528, 5050 및 2835가 있습니다.
COB(칩 온 보드) LED - 단일 기판에 밀접하게 장착된 여러 개의 LED 칩으로 구성됩니다.이 디자인은 칩 사이의 간격을 최소화하면서 균일하고 강렬한 광 출력을 생성합니다.COB LED는 투광 조명, 하향 조명 및 고휘도 조명 응용 분야에서 사용됩니다.
고전력 LED - 일반적으로 350mA 이상부터 시작하는 더 높은 전류 레벨에서 작동합니다.이러한 LED는 강력한 광 출력을 생성하지만 성능과 수명을 유지하려면 방열판과 같은 적절한 열 관리가 필요합니다.응용 분야에는 거리 조명, 자동차 헤드라이트 및 산업용 조명이 포함됩니다.
RGB LED - 빨간색, 녹색, 파란색 이미터를 단일 패키지에 결합합니다.각 색상의 농도를 조절하여 다양한 색상을 연출할 수 있습니다.이 LED는 장식 조명, 디스플레이 및 스마트 조명 시스템에 적합합니다.
유기 LED (OLED) - 전류가 흐를 때 빛을 방출하는 유기 화합물을 사용합니다.얇은 구조와 유연성 덕분에 OLED는 스마트폰, TV, 웨어러블 기기의 디스플레이에 이상적입니다.
적외선(IR) LED - 가시 스펙트럼 외부, 일반적으로 700나노미터 이상의 빛을 방출합니다.일반적인 응용 분야에는 원격 제어, 야간 투시 시스템 및 광통신이 포함됩니다.
자외선(UV) LED - 가시광선보다 파장이 짧은 자외선을 생성합니다.이 LED는 멸균, 의료 장비 및 경화 공정에 사용됩니다.
미니 LED - 기존 LED보다 작으며 주로 고급 디스플레이 백라이트에 사용됩니다.이 기술은 최신 화면의 밝기 제어, 대비 및 에너지 효율성을 향상시킵니다.
마이크로 LED - 디스플레이 기술에서 개별 픽셀로 기능하는 매우 작은 LED입니다.높은 밝기, 빠른 응답 시간 및 긴 수명 덕분에 마이크로 LED는 차세대 디스플레이 및 대형 화면에 적합합니다.

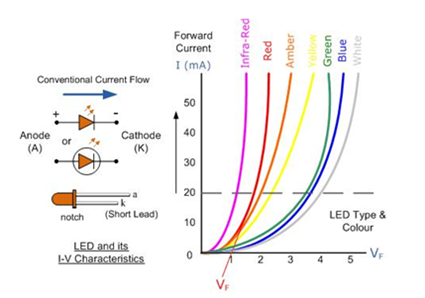

그림 4. LED I-V 특성
발광 다이오드(LED)의 전류-전압(I-V) 특성은 적용된 전압에 따라 전류가 어떻게 변하는지를 나타냅니다.LED는 비선형 동작을 보여줍니다. 즉, 전류는 저전압에서 매우 작게 유지되지만 순방향 전압 임계값에 도달하면 급격히 증가합니다.LED가 순방향 바이어스되고 전압이 이 임계값을 초과하면 전자가 정공과 재결합하여 빛을 방출합니다.이 시점 이후에는 전류가 급격히 상승하므로 LED는 손상을 방지하기 위해 항상 전류 제한 저항 또는 정전류 드라이버와 함께 사용해야 합니다.역바이어스에서는 작은 누설 전류만 흐르지만, 역전압 한계를 초과하면 소자가 영구적으로 손상될 수 있습니다.
|
지역 |
전압
상태 |
현재
행동 |
LED
작동 |
|
순방향 바이어스(아래
임계값) |
낮은 순방향 전압 |
매우 작은 전류 |
가시광선 없음 |
|
임계값(무릎
지역) |
가까운 순방향 전압
(VF) |
전류 증가
빠르게 |
빛이 방출되기 시작합니다 |
|
순방향 전도 |
Vf 이상 |
전류 증가
날카롭게 |
안정적인 발광 |
|
역방향 바이어스 |
부정적인 전압 |
누출이 매우 적음
현재 |
빛 없음 |
|
역방향 분석 |
역방향 한도 초과
(~5V) |
급격한 대전류 |
LED가 손상될 수 있습니다. |

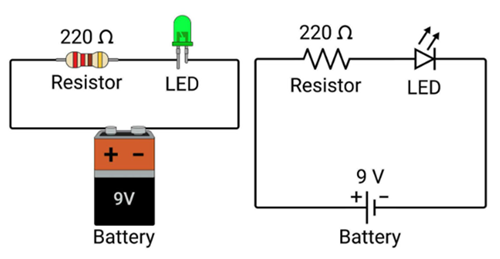

그림 5. 저항기와 배터리가 포함된 기본 LED 회로
발광 다이오드(LED)를 회로에 연결하려면 올바른 극성과 적절한 전류 제어가 필요합니다.LED는 전류 구동 장치이므로 전류가 너무 많으면 부품이 빠르게 손상될 수 있습니다.안전한 작동을 위해 항상 직렬 저항을 사용하여 LED를 통해 흐르는 전류를 제한합니다.
LED에는 두 개의 단자가 있습니다. 양극(양극) 그리고 음극(음극).양극은 일반적으로 더 긴 리드인 반면, 음극은 더 짧은 리드이며 LED 본체의 가장자리가 편평할 수 있습니다.LED를 올바르게 연결하려면 양극을 전원 공급 장치의 양극에 연결하고 음극을 접지에 연결해야 합니다.
기본 회로에서는 LED가 저항과 직렬로 연결됩니다.저항기는 두 구성 요소가 모두 직렬로 연결되어 있는 한 LED의 양쪽에 배치할 수 있습니다.전원이 공급되면 전류는 양극 공급 장치에서 저항기를 거쳐 LED를 거쳐 최종적으로 접지로 흐릅니다.순방향 전압에 도달하면 LED가 빛을 방출하기 시작합니다.
저항 값은 공급 전압, LED 순방향 전압 및 원하는 전류를 기반으로 계산됩니다.예를 들어, 5V 공급 장치와 약 2V의 순방향 전압을 갖는 빨간색 LED의 경우 20mA의 일반적인 작동 전류에는 약 150Ω의 저항이 필요합니다.이렇게 하면 과도한 전류 없이 LED가 안전하게 작동할 수 있습니다.
올바른 연결은 안정적인 밝기와 긴 수명을 보장합니다.극성이 올바르지 않으면 LED가 켜지지 않으며 저항기를 생략하면 즉각적인 오류가 발생할 수 있습니다.고전력 애플리케이션에서는 일관된 성능을 유지하기 위해 단순한 저항기 대신 정전류 드라이버가 선호됩니다.

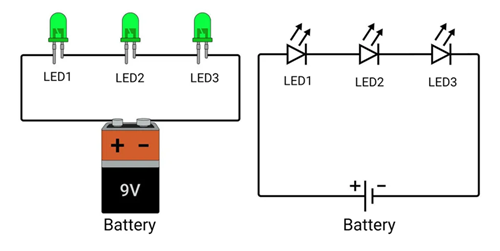

그림 6. 배터리가 포함된 직렬 LED 회로
LED를 직렬로 연결한다는 것은 여러 개의 LED를 단일 경로에 배치하여 동일한 전류가 각 장치를 통해 흐르도록 하는 것을 의미합니다.이 방법은 여러 LED가 균일한 밝기를 유지하면서 하나의 전류 제한 저항기를 공유할 수 있도록 하므로 더 높은 공급 전압으로 작업할 때 사용됩니다.
직렬 연결에서는 첫 번째 LED의 양극이 양극 전원에 연결됩니다.해당 LED의 음극은 다음 LED의 양극에 연결되어 체인을 형성합니다.이는 마지막 LED까지 계속되며, 음극은 저항기를 통해 접지에 연결됩니다.모든 LED에 동일한 전류가 흐르기 때문에 각 LED는 전기적 특성이 유사하면 일정한 밝기를 갖습니다.
직렬 회로의 총 순방향 전압은 모든 LED의 순방향 전압의 합입니다.저항 값은 총 순방향 전압을 사용하여 계산해야 합니다.예를 들어, 9V 전원에 빨간색 LED 3개(각각 약 2V)를 사용하면 총 순방향 전압은 6V가 됩니다.나머지 3V는 저항기를 통해 강하되어 전체 체인의 전류를 설정합니다.
직렬 연결의 가장 큰 장점은 효율성입니다. 저항이 하나만 필요하고 전력 낭비가 적기 때문입니다.그러나 공급 전압은 항상 모든 LED의 순방향 전압을 합친 것보다 높아야 합니다.하나의 LED가 열리지 않으면 전류 경로가 끊어지기 때문에 전체 직렬 회로의 작동이 중지됩니다.

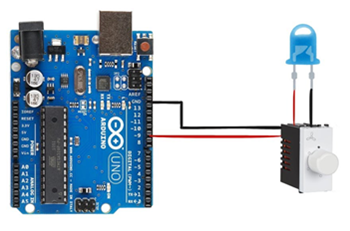

그림 7. LED 시리즈 연결 다이어그램
발광 다이오드(LED)의 밝기를 제어하는 가장 좋은 방법은 LED가 켜져 있는 시간을 제어하는 것입니다.간단하고 효율적인 방법 중 하나는 펄스 폭 변조(PWM)입니다.전압을 낮추는 대신 PWM은 LED를 초당 여러 번 빠르게 켜고 끕니다.그 결과 매우 빠르게 발생하기 때문에 인간의 눈은 깜박이는 대신 꾸준한 빛을 보게 됩니다.
PWM에서 밝기는 듀티 사이클이라는 것에 따라 달라집니다.이는 한 주기 동안 LED가 켜져 있는 시간을 의미합니다.LED가 잠시 동안 켜져 있으면 조명이 어둡게 보입니다.LED가 오랫동안 켜져 있으면 빛이 더 밝게 보입니다.LED가 항상 켜져 있으면 최대 밝기를 나타냅니다.
예를 들어, 듀티 사이클이 25%라는 것은 LED가 짧은 시간 동안만 켜져 빛이 어두워진다는 것을 의미합니다.50% 듀티 사이클은 중간 밝기를 제공하고 75% 듀티 사이클은 LED를 더 밝게 만듭니다.100%에서는 LED가 완전히 켜집니다.
PWM은 일반적으로 마이크로컨트롤러나 간단한 회로를 사용하여 생성됩니다.스위칭 속도가 매우 빨라서 빛이 부드럽게 보이고 깜박거리지 않습니다.이 방법은 전력을 절약하고 LED가 효율적으로 작동하도록 유지하므로 LED 스트립, 디스플레이 및 스마트 조명에 사용됩니다.

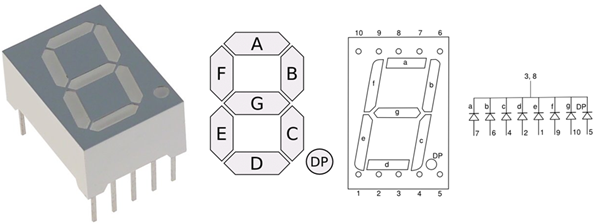

그림 8. 7세그먼트 LED 디스플레이 구조 및 핀아웃
7세그먼트 LED 디스플레이는 숫자를 표시하는 데 사용되는 간단한 장치입니다. 0~9.디스플레이는 숫자 "와 유사한 그림으로 배열된 7개의 개별 LED 세그먼트로 구성됩니다.8.”특정 세그먼트를 ON 또는 OFF로 전환하여 다양한 숫자를 형성할 수 있으므로 이 디스플레이는 기본 수치 출력에 널리 사용됩니다.
각 세그먼트에는 a부터 g까지 레이블이 지정되어 있으며 각 세그먼트는 작은 LED처럼 작동합니다.이러한 세그먼트를 다르게 조합하면 다른 숫자가 생성됩니다.예를 들어 "1”에는 2개의 세그먼트만 필요하지만 “8”를 사용하려면 7개 세그먼트를 모두 켜야 합니다.
7세그먼트 디스플레이에는 공통 양극과 공통 음극이라는 두 가지 공통 구성이 사용됩니다.공통 양극 유형에서는 모든 양극 단자가 함께 연결되고 LOW 신호가 세그먼트를 ON으로 전환합니다.공통 음극 유형에서는 모든 음극 단자가 함께 연결되고 HIGH 신호가 세그먼트를 밝히는 데 사용됩니다.이러한 유형 중에서 선택하는 것은 회로 설계 및 제어 방법에 따라 다릅니다.
각 세그먼트에는 과도한 전류를 방지하고 LED를 보호하기 위해 전류 제한 저항이 필요합니다.이러한 디스플레이는 마이크로 컨트롤러 또는 디지털 회로를 사용하여 제어하기 쉽기 때문에 디지털 시계, 계산기, 카운터 및 측정 장치와 같은 광범위한 응용 분야에 적합합니다.
광절연체라고도 불리는 광커플러는 직접적인 전기 연결 대신 빛을 사용하여 신호를 보내는 장치입니다.장치 내부에는 전류가 흐르면 발광 다이오드(LED)가 빛을 생성합니다.그런 다음 광 센서가 이 빛을 감지하고 이를 다시 전기 신호로 변경합니다.이 방법은 두 개의 회로를 분리하여 민감한 부품을 보호하고 전기적 소음을 줄이는 데 도움이 됩니다.
에서 포토다이오드 광 커플러 , LED는 포토다이오드에 빛을 비춥니다.포토다이오드는 빛에 빠르게 반응하여 작은 전기 신호를 생성합니다.이러한 빠른 응답으로 인해 이 유형은 빠른 신호 변경이 필요한 회로에 적합합니다.
에서 광트랜지스터 광 커플러, LED도 빛을 보내지만 수신기는 광트랜지스터입니다.포토트랜지스터는 포토다이오드에 비해 더 강한 출력 신호를 제공합니다.이는 스위칭 및 일반 제어 회로에 이상적입니다.
두 유형 모두 차광 패키지 안에 들어있어 외부 빛이 장치에 영향을 미치지 않습니다.입력측(LED)과 출력측(센서)이 직접 연결되어 있지 않아 그 사이에 전기가 흐르지 않습니다.이를 통해 전압 차이가 높더라도 신호가 회로 간에 안전하게 이동할 수 있습니다.
고전력 LED 그리고 표준 LED 둘 다 같은 방법으로 빛을 낸다, 그러나 다른 목적으로 사용됩니다.주요 차이점은 얼마나 많은 전류를 사용하고 얼마나 밝을 수 있는지입니다.표준 LED는 크기가 작고 일반적으로 약 10~20mA의 낮은 전류를 사용합니다.이러한 LED는 일반적으로 장치, 간단한 디스플레이 및 소형 전자 회로의 표시등으로 사용됩니다.전력을 거의 사용하지 않기 때문에 뜨거워지지 않으며 간단한 저항만으로 작동할 수 있습니다.
고전력 LED는 약 350mA 이상부터 시작하여 훨씬 더 높은 전류를 사용합니다.이 LED는 매우 밝은 빛을 생성하며 가로등, 자동차 헤드라이트, 램프와 같은 조명 애플리케이션에 적용됩니다.더 많은 열을 발생시키기 때문에 손상을 방지하기 위해 방열판이나 냉각 시스템이 필요합니다.
또 다른 차이점은 전원이 공급되는 방식입니다.표준 LED는 사용하기 쉽고 전류를 제어하는 데 저항기만 필요합니다.고전력 LED는 전류를 안정적이고 안전하게 유지하기 위해 정전류 드라이버가 필요합니다.
|
특징 |
표준
LED |
높음
전원 LED |
|
현재 |
10~20mA |
350mA 이상 |
|
밝기 |
낮음 ~ 중간 |
매우 밝음 |
|
열 |
매우 낮음 |
높음 |
|
냉각 |
필요하지 않음 |
방열판 필요 |
|
전력 제어 |
간단한 저항기 |
정전류
운전사 |
|
응용 |
표시기, 소형
회로 |
조명, 자동차,
산업의 |
올바른 발광 다이오드(LED)를 선택하는 것은 응용 분야, 밝기 및 전기 요구 사항에 따라 다릅니다.다음 사항은 올바른 LED를 선택하는 데 도움이 됩니다.
• 밝기 – 필요한 빛의 양에 따라 선택하세요.표준 LED는 표시기에 적합하고 고전력 또는 COB LED는 조명에 더 좋습니다.
• 색상 – 애플리케이션에 필요한 색상을 선택합니다.빨간색은 표시기에 일반적이고 흰색은 조명용, RGB는 다양한 색상 옵션에 사용됩니다.
• 순방향 전압 – LED 전압이 전원 공급 장치와 일치하는지 확인하십시오(일반적으로 색상에 따라 1.8V ~ 3.6V).
• 현재 등급 – 권장 전류를 확인하세요(예: 표준 LED의 경우 10~20mA, 고전력 LED의 경우 350mA 이상).
• LED 유형 / 패키지 – 설계 및 공간에 따라 스루홀, SMD, COB 또는 고전력 등 올바른 유형을 선택하십시오.
• 열 관리 – 고전력 LED에는 방열판이 필요하지만 표준 LED에는 일반적으로 필요하지 않습니다.
• 전원 – 간단한 회로에는 저항기를 사용하고 고전력 LED에는 정전류 드라이버를 사용하십시오.
• 응용환경 – LED가 사용될 장소(실내, 실외, 고온 등)를 고려하십시오.
LED는 효율적이고 안정적인 광 출력을 제공하기 때문에 현대 전자 시스템의 중요한 구성 요소입니다.LED의 작동 방식, 유형, 회로에서 LED를 사용하는 방법을 이해하면 설계와 성능을 향상하는 데 도움이 됩니다.올바른 LED를 선택하고 적절한 연결을 사용하면 모든 애플리케이션에서 더 나은 밝기, 더 긴 수명 및 안전한 작동을 달성할 수 있습니다.
1극 접촉기와 2극 접촉기 중에서 선택하는 방법
2026-04-20
RF 차폐란 무엇입니까?유형, 재료 및 용도
2026-04-20
LED는 백열전구처럼 깨지기 쉬운 필라멘트를 사용하지 않기 때문에 수명이 더 깁니다.대신, 더 적은 열로 빛을 생성하는 견고한 반도체 소재를 사용하여 마모를 줄이고 수명을 연장합니다.
대부분의 경우 LED는 저항이나 드라이버 없이는 안전하게 작동할 수 없습니다.전류 제어가 없으면 너무 많은 전류가 LED를 통해 흘러 과열되어 빠르게 고장날 수 있습니다.
LED를 반대로 연결하면 전류가 제대로 흐르지 않아 켜지지 않습니다.역전압이 너무 높으면 LED가 영구적으로 손상될 수 있습니다.
불안정한 전원 공급, 불량한 드라이버 회로 또는 저주파 PWM 신호로 인해 LED 깜박임이 발생할 수 있습니다.안정적인 전원과 적절한 드라이버를 사용하면 깜박임을 줄이거나 없앨 수 있습니다.
LED는 DC가 필요하므로 AC 전원에 직접 연결할 수 없습니다.AC를 안전하고 안정적인 DC 전원으로 변환하려면 드라이버 또는 정류기 회로가 필요합니다.
손상된 LED는 올바르게 연결하더라도 빛을 내지 않습니다.어떤 경우에는 변색 징후가 나타나거나 멀티미터로 테스트할 때 전류가 통과하지 못할 수도 있습니다.
예, RGB LED는 빨간색, 녹색, 파란색 빛의 강도를 조정하여 색상을 변경할 수 있습니다.이는 일반적으로 마이크로컨트롤러나 전용 LED 드라이버에 의해 제어됩니다.
