1극 접촉기와 2극 접촉기 중에서 선택하는 방법
2026-04-20 118

안전하고 효율적인 전기 작동을 위해서는 올바른 접촉기를 선택하는 것이 중요합니다.1극 접촉기와 2극 접촉기의 차이는 시스템 성능과 보호 수준에 영향을 미칠 수 있습니다.이 기사에서는 1극 대 2극 AC 접촉기, 기능, 차이점, 적용, 안전, 선택 및 배선에 대해 논의하겠습니다.

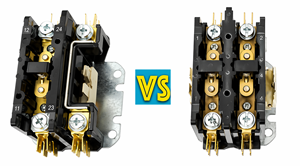

카탈로그

단극 AC 접촉기란 무엇입니까?

그림 2. 1 극 접촉기가 하나의 전력선을 제어함

에이 단극 AC 접촉기 전기적으로 제어되는 스위치입니다. 한 세트의 연락처.하나의 전도성 경로를 열거나 닫아 단일 회로를 제어합니다.

전원이 공급되면 접점이 닫히고 전류가 흐르게 되며, 전원이 차단되면 접점이 열리고 흐름이 중지됩니다.이는 하나의 도체를 전환하는 반면 두 번째 도체(일반적으로 중성선 또는 다른 회선)는 계속 연결된 상태를 유지합니다.

2극 AC 접촉기란 무엇입니까?

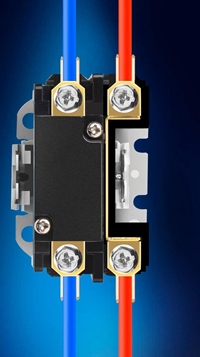

그림 3. 이중 전원 스위칭 기능이 있는 2극 AC 접촉기

에이 2극 AC 접촉기 전기적으로 제어되는 스위치입니다. 두 세트의 접점.두 개의 회로를 동시에 제어합니다.

전원이 공급되면 두 접점이 닫히고 전류가 흐르게 되며, 전원이 차단되면 두 접점이 열리고 부하가 분리됩니다.두 도체를 동시에 전환합니다.

1극 대 2극 접촉기 비교

카테고리	1극 접촉기	2극 접촉기
회로 제어	하나	2개
연락처	1세트	2세트
전원 스위칭	지휘자 1명	두 도체 모두
격리	부분	전체
현재 용량	낮은	더 높음
배선	단순	더 복잡함
비용	낮은	더 높음
일반적인 사용	가벼운 하중	HVAC, 모터, 240V 시스템

어디에 사용되나요?

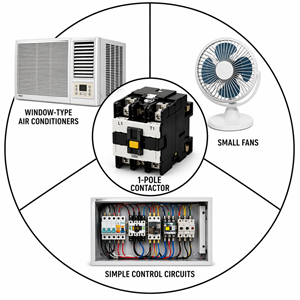

그림 4. 저전력 애플리케이션에 사용되는 1극 접촉기

단극 접촉기의 용도

• 창문형 에어컨

• 소형 선풍기

• 간단한 제어 회로

• 하나의 회선을 전환하는 것으로 충분한 저전력 시스템

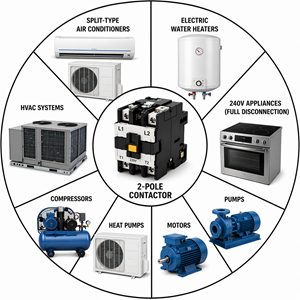

그림 5.  고전력 애플리케이션에 사용되는 2극 접촉기

2극 접촉기의 용도

• 분할형 에어컨

• 전기 온수기

• 완전한 분리가 필요한 240V 가전제품

• HVAC 시스템

• 압축기

• 열 펌프

• 모터

• 펌프

더 높은 부하 용량과 완전한 절연이 필요한 상업 및 산업용 애플리케이션

접촉기 간의 안전 차이

에이 1극 접촉기 하나의 도체에 전원이 공급되어 특히 240V 시스템에서 유지 관리 중에 위험할 수 있습니다.

에이 2극 접촉기 두 도체를 모두 분리하여 완전한 절연을 제공하고 감전 위험을 줄입니다.따라서 고전압 애플리케이션에 더 안전한 선택이 됩니다.

장점과 단점

카테고리	1극 접촉기	2극 접촉기
장점	간단하고 컴팩트하며 설치가 용이함	완전 격리, 더 높은 용량, 더 안전한
단점	제한된 용량, 부분 격리	더 높은 비용, 더 복잡한 배선

기본 접촉기 배선 안내서

그림 6. 1극 대 2극 접촉기 배선

에이 1극 접촉기 들어오는 라인을 L1에 연결하고 나가는 부하를 T1에 연결하여 배선됩니다.중성선은 부하에 직접 연결되며 접촉기를 통과하지 않습니다.제어 회로는 코일에 전원을 공급하고 접촉기를 작동시키기 위해 단자 A1 및 A2에 연결됩니다.

에이 2극 접촉기 두 개의 들어오는 전력선을 L1과 L2에 연결하고 부하선을 T1과 T2에 연결하여 배선합니다.두 도체 모두 접촉기를 통과하므로 동시에 전환할 수 있습니다.제어 회로는 코일에 전원을 공급하고 접촉기를 작동시키기 위해 단자 A1 및 A2에 연결됩니다.

결론

1극 접촉기와 2극 접촉기 모두 시스템 요구 사항에 따라 용도가 다릅니다.1극은 간단한 설정에 적합한 반면, 2극은 더 높은 전압 애플리케이션에 더 나은 절연과 안전성을 제공합니다.이러한 차이점을 이해하면 올바른 선택을 하는 데 도움이 되며 안정적이고 안전한 작동을 보장할 수 있습니다.
